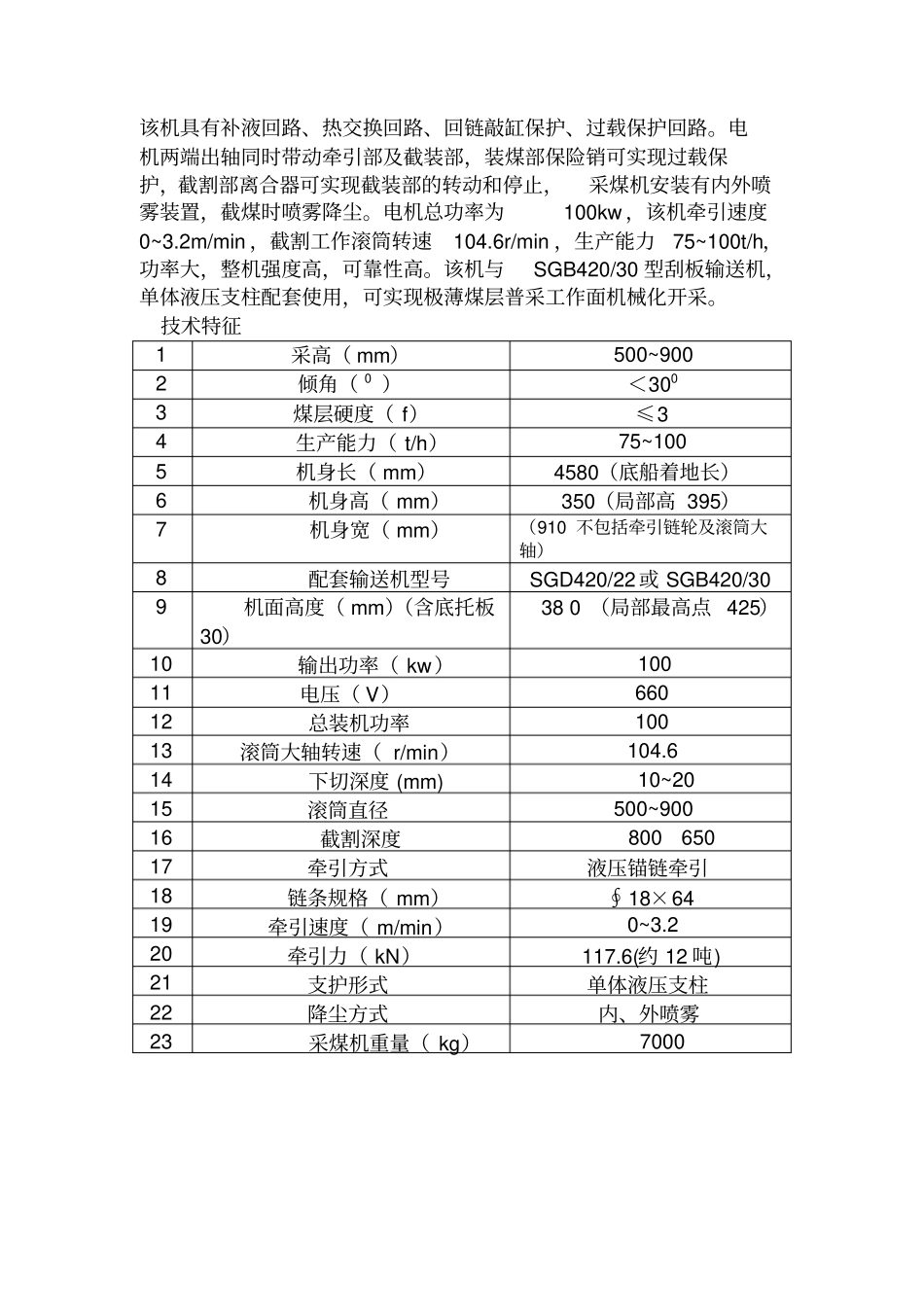

MG100-TP型极薄煤层单滚筒爬底板采煤机采煤机照片处安全标志编号MEA030016MG100-TP极薄煤层单滚筒爬底板采煤机MG100-TP型极薄煤层单滚筒爬底板采煤机是国内最薄的采煤机。机身矮、短、窄，机身高度380mm（局部425mm含底船），机身长3848mm，机身宽910mm，用于煤层厚度为0.5~0.9m，煤质中硬（f≤3），倾角＜300的煤层，当倾角＞150时，机器要增加防滑绞车。该机采用液压传动、锚链牵引、无极调速，一个手把控制主油泵伺服机构进油量大小及方向，从而控制采煤机速度及前进和后退，操作简单。该机具有补液回路、热交换回路、回链敲缸保护、过载保护回路。电机两端出轴同时带动牵引部及截装部，装煤部保险销可实现过载保护，截割部离合器可实现截装部的转动和停止，采煤机安装有内外喷雾装置，截煤时喷雾降尘。电机总功率为100kw，该机牵引速度0~3.2m/min，截割工作滚筒转速104.6r/min，生产能力75~100t/h，功率大，整机强度高，可靠性高。该机与SGB420/30型刮板输送机，单体液压支柱配套使用，可实现极薄煤层普采工作面机械化开采。技术特征1采高（mm）500~9002倾角（0）＜3003煤层硬度（f）≤34生产能力（t/h）75~1005机身长（mm）4580（底船着地长）6机身高（mm）350（局部高395）7机身宽（mm）（910不包括牵引链轮及滚筒大轴）8配套输送机型号SGD420/22或SGB420/309机面高度（mm）（含底托板30）380（局部最高点425）10输出功率（kw）10011电压（V）66012总装机功率10013滚筒大轴转速（r/min）104.614下切深度(mm)10~2015滚筒直径500~90016截割深度80065017牵引方式液压锚链牵引18链条规格（mm）∮18×6419牵引速度（m/min）0~3.220牵引力（kN）117.6(约12吨)21支护形式单体液压支柱22降尘方式内、外喷雾23采煤机重量（kg）7000
