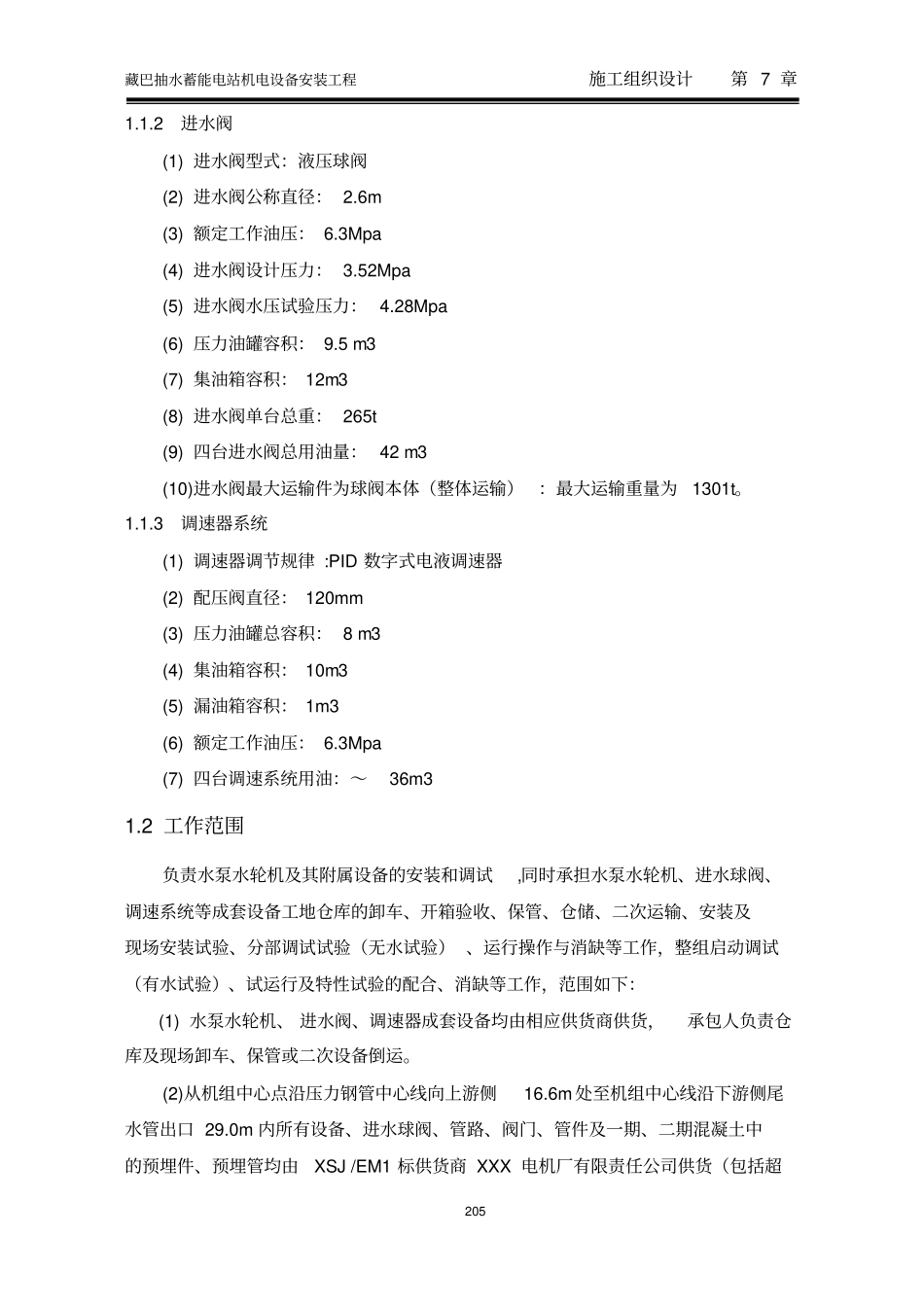

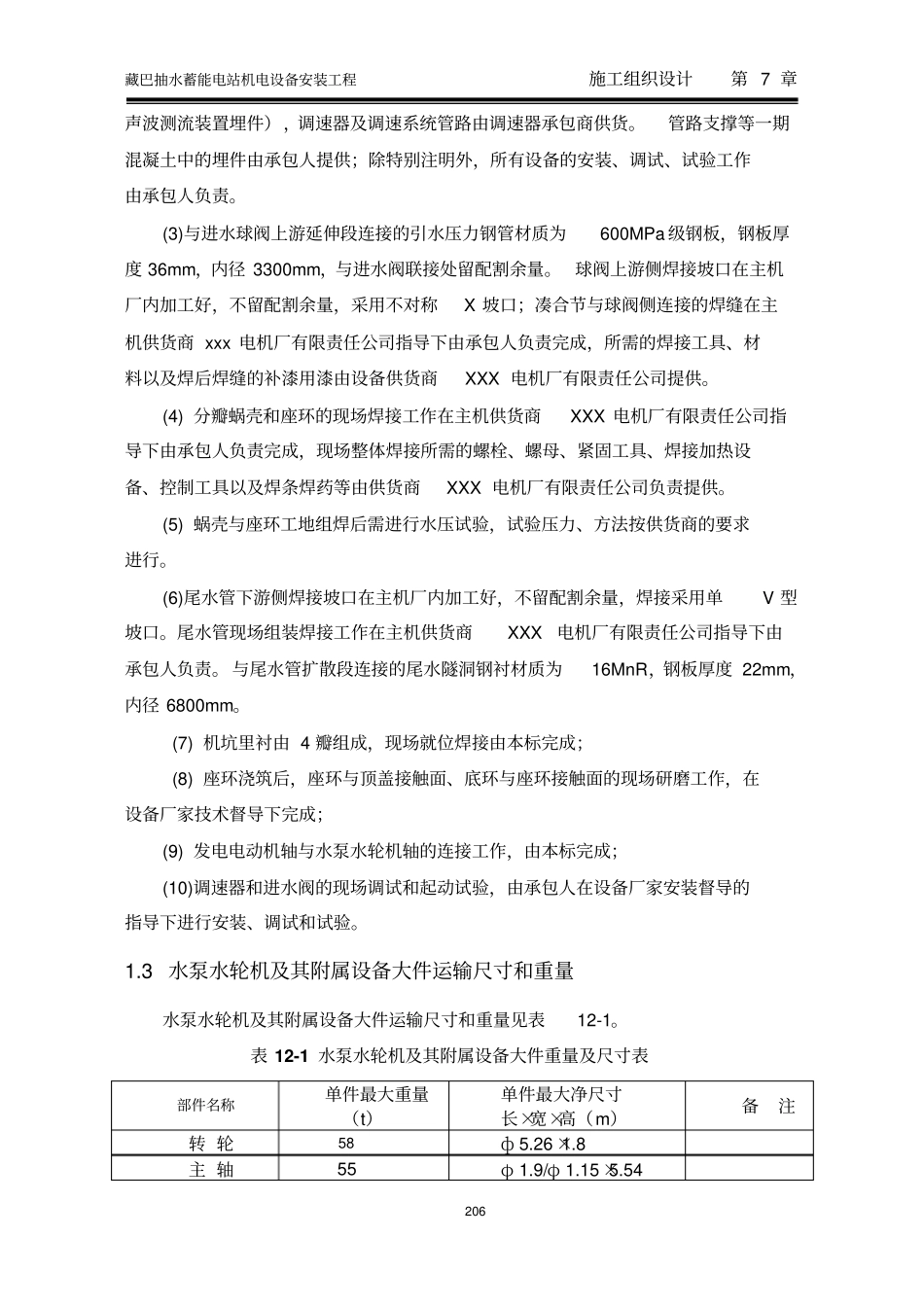

藏巴抽水蓄能电站机电设备安装工程施工组织设计第7章204[本文数据有更改，仅供学习交流用]第7章水泵水轮机及其附属设备安装1、概述藏巴抽水蓄能电站安装四台单机容量为100MW立轴单级混流可逆式水泵水轮发电机组，总装机容量400MW。引水系统为一洞一机的布置型式，由上库进/出水口、上库事故检修闸门井、引水上平洞、引水竖井、引水下平洞、引水压力钢管等建筑物组成，在每台水泵水轮机上游侧装置了球阀，每条引水洞首部布置有事故检修闸门。尾水系统采用一机一洞的布置形式，由尾水压力钢管、尾水下平洞、尾水斜井、尾水上平洞、尾水事故检修闸门井和下库进/出水口等建筑物组成。1.1设备主要特性1.1.1水泵水轮机(1)型式：立轴单级混流可逆式水泵水轮机(2)转轮高压侧直径：约Φ4086.5mm(3)水轮机工况额定出力：100MW(4)额定转速：n=100r/min(5)水轮机工况额定流量：Q=80.15m3/s(6)水泵工况最小毛扬程95.4m，一台机运行时流量：87.35m3/s；水泵工况最大毛扬程120.05m，一台机运行时流量：60.23m3/s(7)安装高程：EL.-72.05m（吸出高度Hs=-72m）(8)蜗壳型式：金属蜗壳，最大厚度26mm；蜗壳与进水球阀上游延伸段为610U级高强钢板(9)尾水管型式：立式弯肘型；材料为12MnR(10)旋转方向：水轮机工况俯视为逆时针，水泵工况为顺时针(11)水泵水轮机单重：480t藏巴抽水蓄能电站机电设备安装工程施工组织设计第7章2051.1.2进水阀(1)进水阀型式：液压球阀(2)进水阀公称直径：2.6m(3)额定工作油压：6.3Mpa(4)进水阀设计压力：3.52Mpa(5)进水阀水压试验压力：4.28Mpa(6)压力油罐容积：9.5m3(7)集油箱容积：12m3(8)进水阀单台总重：265t(9)四台进水阀总用油量：42m3(10)进水阀最大运输件为球阀本体（整体运输）：最大运输重量为1301t。1.1.3调速器系统(1)调速器调节规律:PID数字式电液调速器(2)配压阀直径：120mm(3)压力油罐总容积：8m3(4)集油箱容积：10m3(5)漏油箱容积：1m3(6)额定工作油压：6.3Mpa(7)四台调速系统用油：～36m31.2工作范围负责水泵水轮机及其附属设备的安装和调试,同时承担水泵水轮机、进水球阀、调速系统等成套设备工地仓库的卸车、开箱验收、保管、仓储、二次运输、安装及现场安装试验、分部调试试验（无水试验）、运行操作与消缺等工作，整组启动调试（有水试验）、试运行及特性试验的配合、消缺等工作，范围如下：(1)水泵水轮机、进水阀、调速器成套设备均由相应供货商供货，承包人负责仓库及现场卸车、保管或二次设备倒运。(2)从机组中心点沿压力钢管中心线向上游侧16.6m处至机组中心线沿下游侧尾水管出口29.0m内所有设备、进水球阀、管路、阀门、管件及一期、二期混凝土中的预埋件、预埋管均由XSJ/EM1标供货商XXX电机厂有限责任公司供货（包括超藏巴抽水蓄能电站机电设备安装工程施工组织设计第7章206声波测流装置埋件），调速器及调速系统管路由调速器承包商供货。管路支撑等一期混凝土中的埋件由承包人提供；除特别注明外，所有设备的安装、调试、试验工作由承包人负责。(3)与进水球阀上游延伸段连接的引水压力钢管材质为600MPa级钢板，钢板厚度36mm，内径3300mm，与进水阀联接处留配割余量。球阀上游侧焊接坡口在主机厂内加工好，不留配割余量，采用不对称X坡口；凑合节与球阀侧连接的焊缝在主机供货商xxx电机厂有限责任公司指导下由承包人负责完成，所需的焊接工具、材料以及焊后焊缝的补漆用漆由设备供货商XXX电机厂有限责任公司提供。(4)分瓣蜗壳和座环的现场焊接工作在主机供货商XXX电机厂有限责任公司指导下由承包人负责完成，现场整体焊接所需的螺栓、螺母、紧固工具、焊接加热设备、控制工具以及焊条焊药等由供货商XXX电机厂有限责任公司负责提供。(5)蜗壳与座环工地组焊后需进行水压试验，试验压力、方法按供货商的要求进行。(6)尾水管下游侧焊接坡口在主机厂内加工好，不留配割余量，焊接采用单V型坡口。尾水管现场组装焊接工作在主机供货商XXX电机厂有限责任公司指导下由承包人负责。与尾水管扩散段连接的尾水隧洞钢衬材质为16MnR，钢板厚度22mm，内径6800mm。(7)机坑里衬由4瓣组成，现场就位焊接由本标完成；(8)座环浇筑后，座环与顶盖接触面、底环与座环接...
