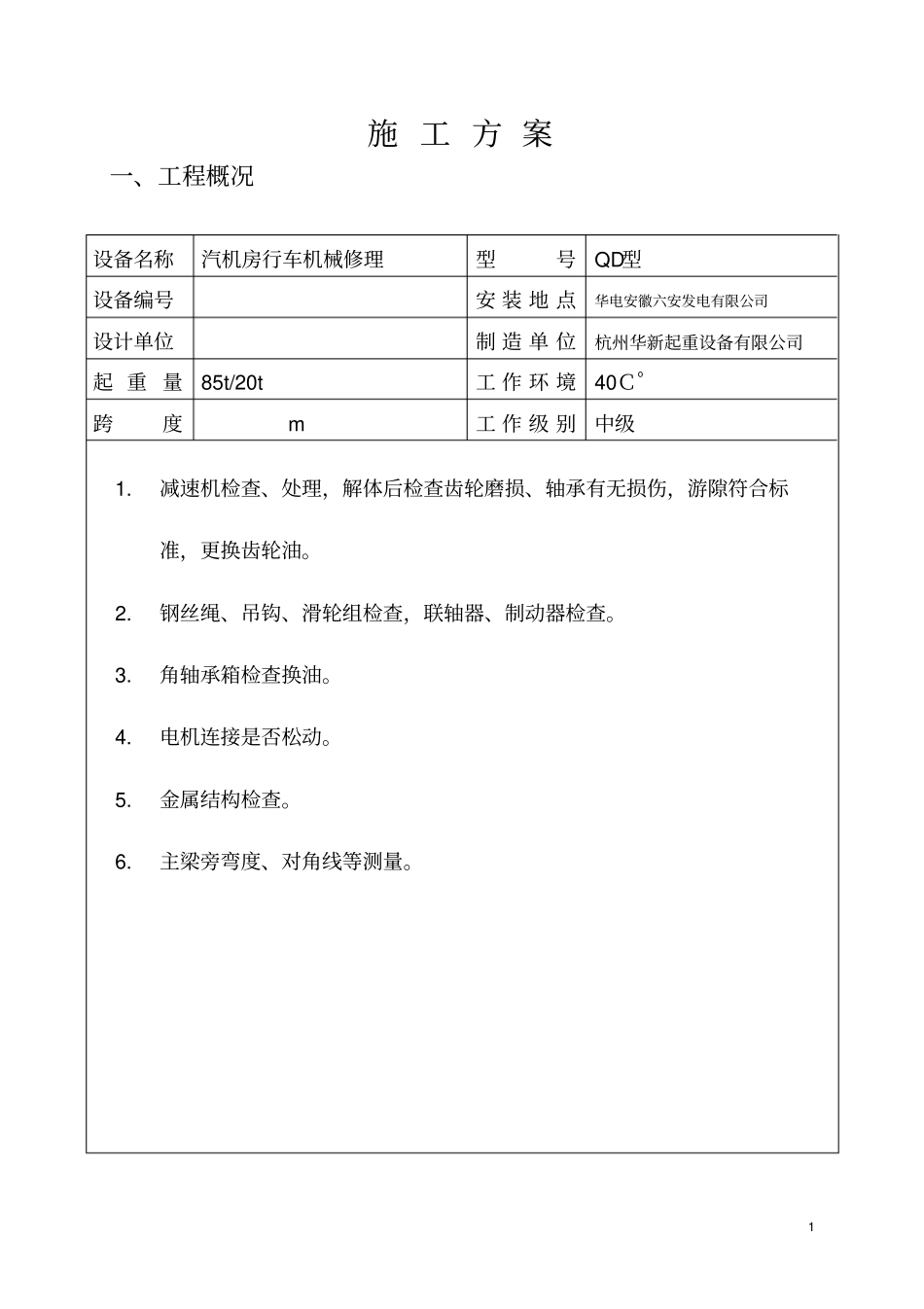

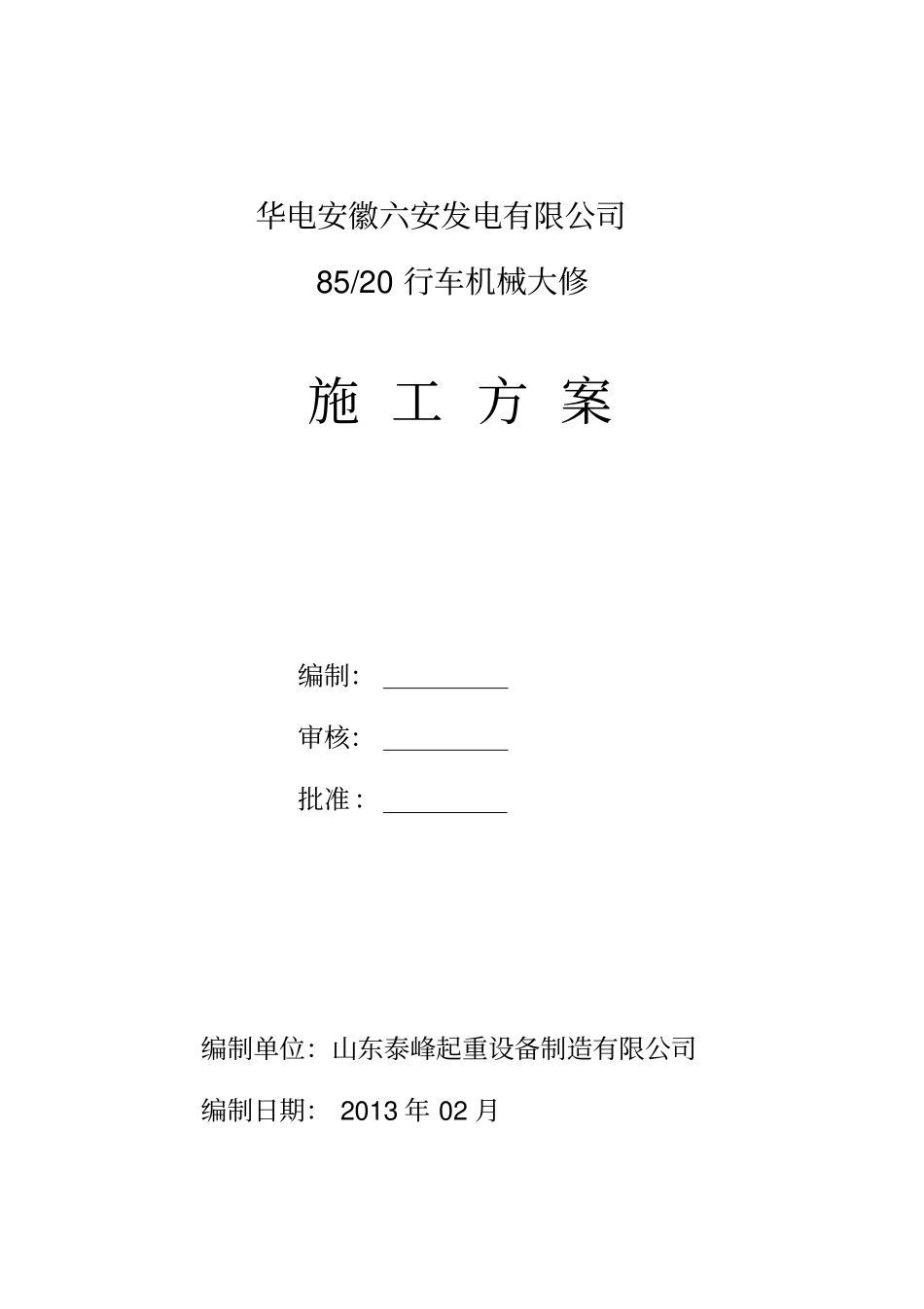

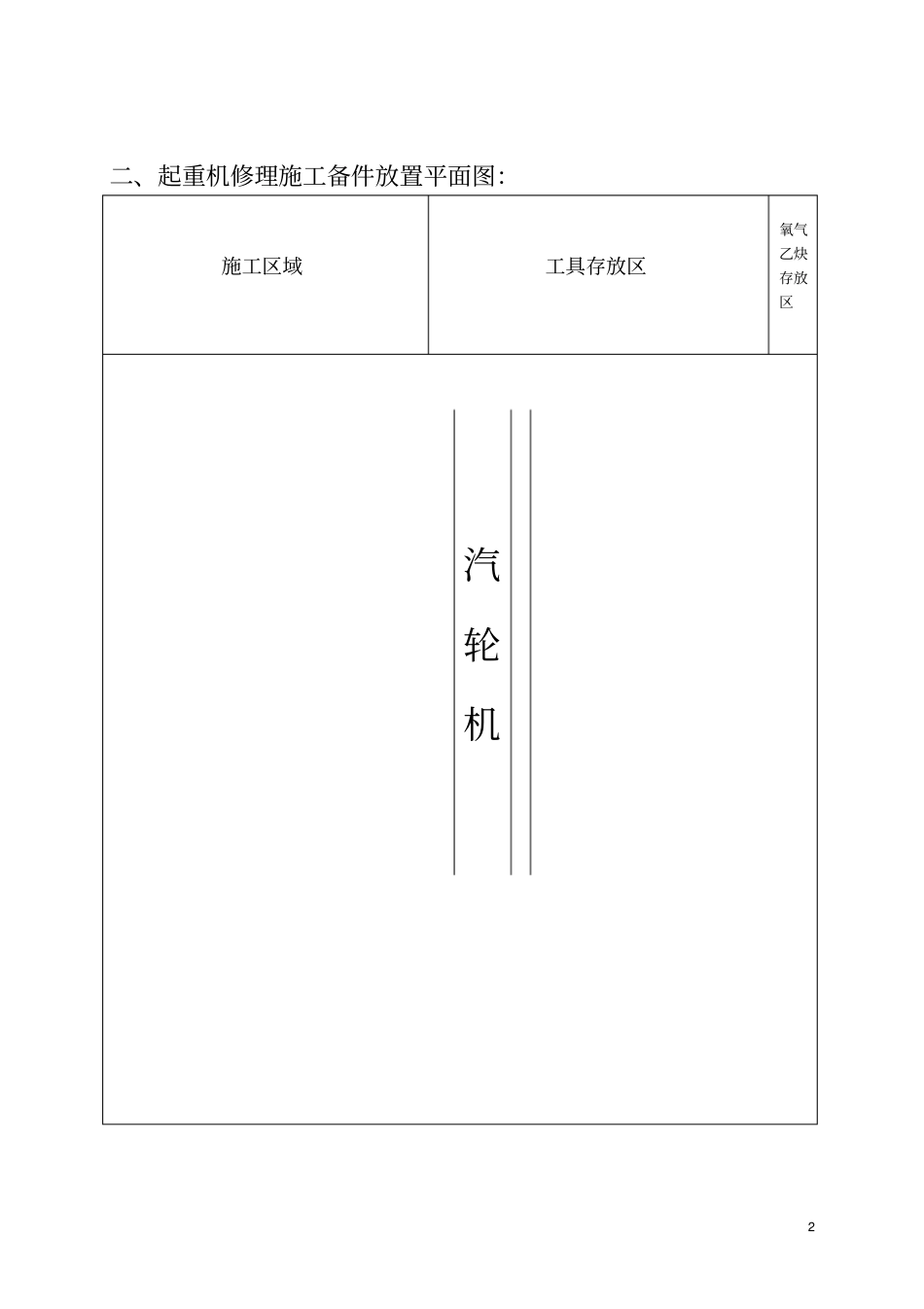

华电安徽六安发电有限公司85/20行车机械大修施工方案编制：审核：批准：编制单位：山东泰峰起重设备制造有限公司编制日期：2013年02月1施工方案一、工程概况设备名称汽机房行车机械修理型号QD型设备编号安装地点华电安徽六安发电有限公司设计单位制造单位杭州华新起重设备有限公司起重量85t/20t工作环境40Ｃo跨度m工作级别中级1.减速机检查、处理，解体后检查齿轮磨损、轴承有无损伤，游隙符合标准，更换齿轮油。2.钢丝绳、吊钩、滑轮组检查，联轴器、制动器检查。3.角轴承箱检查换油。4.电机连接是否松动。5.金属结构检查。6.主梁旁弯度、对角线等测量。2二、起重机修理施工备件放置平面图：施工区域工具存放区氧气乙炔存放区汽轮机3三、施工主要实物量：（一）工具：起重机修理应选择合适的工具和经标的有效的检验检测仪器。所配备的仪器在开工前要认真仔细地做一遍检查，已经失效的和损坏的工具和仪器应进行更换。施工队应指定专人管理工具和仪器，妥善保管，经常清点，以免丢失。起重机改造所需要的工具和仪器见下表：施工工具表序号名称规格数量用途1叉车1辆运輸设备备件2吊装用的索具同上3电焊机ZXG6—3151台电气房、电机座结构加固4气焊工具1套同上5手拉葫芦2T、5T3台吊放电机6游标卡尺300mm1把测量用7钢卷尺2-5m2-4把测量用8钢卷尺30m1把测量用9水准仪S3-d1台测平用10绝缘电阻表ZC25型1台绝缘电阻测量11接地电阻测试仪ZC-8接地电阻的测量12万用表F251台电气线路安装13电工工具2套电气线路安装14压线钳10-120mm1把配线用15手压钳1-10mm1把配线用416大锤16磅1把17液压拉马6001台18钳工小型工具2套19撬棍5把机械安装20活扳手100-300mm4-5把机械安装和电气安装21梅花扳手1套机械安装和电气安装22套筒扳手1套机械安装和电气安装231m钢直尺1套机械制作用24丁字尺1套机械制作用25测齿卡尺1套26千分表1只2728293031325四、辅助材料消耗表序号名称规格数量单位单价合计用途备注1煤油Kg52黄油Kg203电焊条Kg504胶布塑料带盘505自粘胶带盘506线号管米307棉纱Kg208机油kg209齿轮油kg80五、主要施工方法及工作要求（一）施工工艺线路：工序号工序名称1修理准备2编制施工方案3成立施工小组4进行施工技术交底5准备施工工具6发放工人劳保用品7施工前的安全教育8图纸会审9安全保护限位开关10各运行机构减速器检查、更换齿轮油11钢丝绳、吊钩检查612联轴器、制动器检查调整13电机轴承检查润滑、测量14角轴承箱、车轮检修、润滑15金属结构检查17旁弯度、对角线测量18电气柜元件检查19联动台及限位开关测试20整车测试21空载试验22静载试验23动载试验24自检25竣工验收26交接与撤离（二）主要施工方法1、1施工方案的原则1、要求施工方案的编制应正规、内容完整、切实可行、审批手续齐全。2、具体内容：有封面、目录、工程概况、施工平面图、工程主要实物量（包括工程材料预算表）、各项经济指标、主要施工方法及工作要求，质量保证措施，安全保证措施等。3、一般情况下，每项工程都要求一工程一施工方案。4、施工方案编制一般由技术科负责，技术科长审核，分管厂长或经理批准。1、2安装队伍的组建1、起重机改造安装一般以安装小组为单位，由4-6人组成一个小组。2、起重机改造安装小组成员必须是经过安全技术培训考核的技术工人，特殊工种须持有技术监督部门发的“特种作业人员上岗证”。73、小组中必须有1-2名具有中级或中级以上职称的技术人员负责现场的安装、质量检验工作。还必须有一名有经验的工人负责现场的安全工作。4、根据安装工作的进度，还需要配备一定数量的架子工、电工、焊工，起重工。参加现场安装人员一览表序号姓名年龄工种小组职务分工1单光华起重工小组长负责全面工作2刘瑞起重工安全员安装维修、现场安全3和西瑞起重工起重机电气安装、调试4郭栋电焊工设备焊接5李帅电焊工设备焊接6冀先惠电工安装维修、吊车司机1、3施工技术交底1、施工技术交底的目的是将施工工程的工程任务、工程的特点、工程量、完工日期、施工图纸、设计技术文件、质量标准及有关的规程、规范、施工方案和安全措施对参加施工的人员进行书面的交待和说明，是保证工程按要求施工的一道安全措施。所以，在施工...
