行车记录仪镜硬件测试标准VIP免费

行车记录仪镜硬件测试标准_第1页
1/15

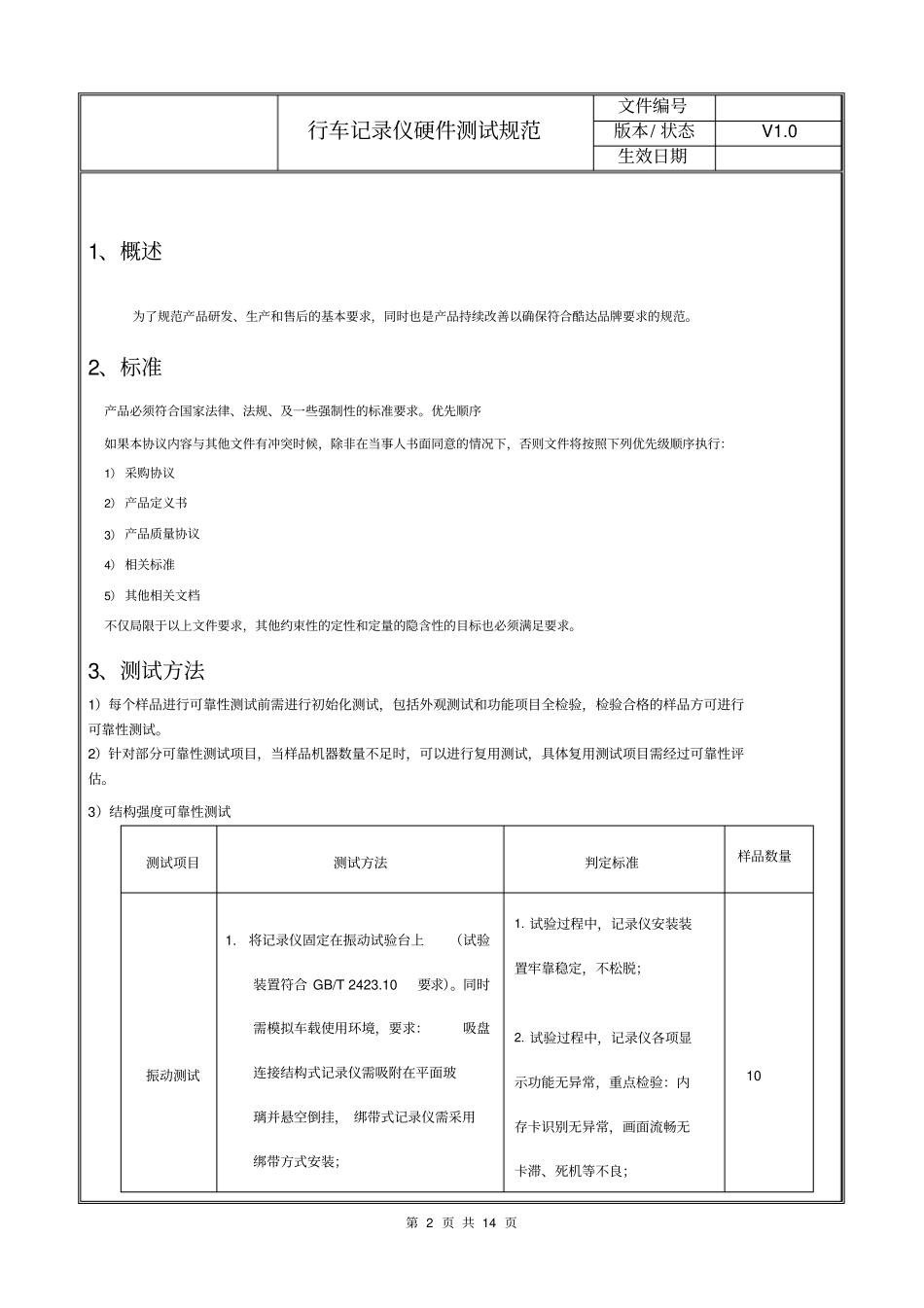

行车记录仪镜硬件测试标准_第2页
2/15
行车记录仪镜硬件测试标准_第3页
3/15
第1页共14页深圳酷达通讯有限公司行车记录仪硬件测试规范编制:范宝停审核:聂建军批准:张中月编号:KUDA-QE-001版本/状态:V1.0第2页共14页行车记录仪硬件测试规范文件编号版本/状态V1.0生效日期1、概述为了规范产品研发、生产和售后的基本要求,同时也是产品持续改善以确保符合酷达品牌要求的规范。2、标准产品必须符合国家法律、法规、及一些强制性的标准要求。优先顺序如果本协议内容与其他文件有冲突时候,除非在当事人书面同意的情况下,否则文件将按照下列优先级顺序执行:1)采购协议2)产品定义书3)产品质量协议4)相关标准5)其他相关文档不仅局限于以上文件要求,其他约束性的定性和定量的隐含性的目标也必须满足要求。3、测试方法1)每个样品进行可靠性测试前需进行初始化测试,包括外观测试和功能项目全检验,检验合格的样品方可进行可靠性测试。2)针对部分可靠性测试项目,当样品机器数量不足时,可以进行复用测试,具体复用测试项目需经过可靠性评估。3)结构强度可靠性测试测试项目测试方法判定标准样品数量振动测试1.将记录仪固定在振动试验台上(试验装置符合GB/T2423.10要求)。同时需模拟车载使用环境,要求:吸盘连接结构式记录仪需吸附在平面玻璃并悬空倒挂,绑带式记录仪需采用绑带方式安装;1.试验过程中,记录仪安装装置牢靠稳定,不松脱;2.试验过程中,记录仪各项显示功能无异常,重点检验:内存卡识别无异常,画面流畅无卡滞、死机等不良;10第3页共14页行车记录仪硬件测试规范文件编号版本/状态V1.0生效日期2.记录仪按正常工作方式接入信号;3.外设内存卡功能的记录仪需插卡测试;4.上下方向上进行扫频振动试验,扫频速度为1oct/min,频率为10-50HZ(扫频),其中5Hz-11Hz频段范围内,振幅为10mm;11Hz-300Hz频段范围内时,振动加速度值为50m/s2,X、Y、Z每个方向试验2h。3.试验后检查记录仪外观结构、主要功能和数据记录,应无异常自由跌落测试1、参考标准GBT2423.8-1995,YD/T153920062、测试产品的6个面,测试顺序背面-右侧面-正面-左侧面-顶面-底部3、测试共进行两轮跌落面为大理石面或混泥土地面上4、开机模式下测试,插好所有的卡类1、功能外观正常2、电池盖扣合完好电池没有脱出状态不允许掉电、关机、自动重启、重新搜索网等问题。不接受SIM/T卡的功能性问题。3、扣位不经过拆装机即可恢复的开口可接受,但不接口卡位变形和断裂4、不接受脱漆,可有轻微撞痕4第4页共14页行车记录仪硬件测试规范文件编号版本/状态V1.0生效日期冲击测试1.将记录仪按正常工作方式接入信号,并安装在试验台上(试验装置符合GB/T2423.5的要求);2.在X、Y、Z三个方向分别进行峰值加速度为490m/s2,脉冲持续时间为11ms的半正弦波脉冲击3次。试验后检查记录仪外观结构、主要功能和数据记录,应无异常10按键粘性强度测试用3M600胶纸牢牢贴住按键(所有的键),1分钟后用力垂直拔起。按键无脱落、起翘等不良、丝印完好3数据接口插拔力1.将样品固定在测试夹具上,插头使用原装数据线接口插头,不允许使用特制插头;2.以12.5mm/min的速度对数据接口进行插拔,记录最大插入力和拔出力;3.重复5次,计算平均值作为最终结果;1.外观无重大不良,不允许有破裂,允许有轻微的刮伤和磨损;2.插入力和拔出力应满足:10~35N3喇叭煲机老化测试1、参考标准:GBT9396-19962、单体粉红燥音老化72H3、扫频仪在测试完成后喇叭功能正常,不接受嗡嗡声、吱吱声或破音等声音异常情况4第5页共14页行车记录仪硬件测试规范文件编号版本/状态V1.0生效日期喇叭/白燥/粉燥测试1、参考标准IEC-268-1,GBT9396-1996测试条件依据器件的规格的额定功率下测试96小时2、扫频仪1、测试后功能正常,扫频接受有噪声不良4镜片强度测试(镜片粘接类产品)1.将记录仪整机放入高温试验箱85℃±2℃/8h,然后取出进行镜片粘接强度测试;2.在记录仪镜面取上下左右靠近镜片边缘处四点,在四点处粘接扎带,扎带靠近镜片边缘约10mm,使用拉力计进行垂直拉力测试;3.拉力数值30N,速度为20mm/min,拉拔方向要求垂直于镜片表面;镜片无脱落、翘起,镜片与面壳间无粘贴分离、脱胶等不良;34)环境可靠性测试测试项目...
