钻孔灌注桩专项施工方案(冲击成孔)VIP免费

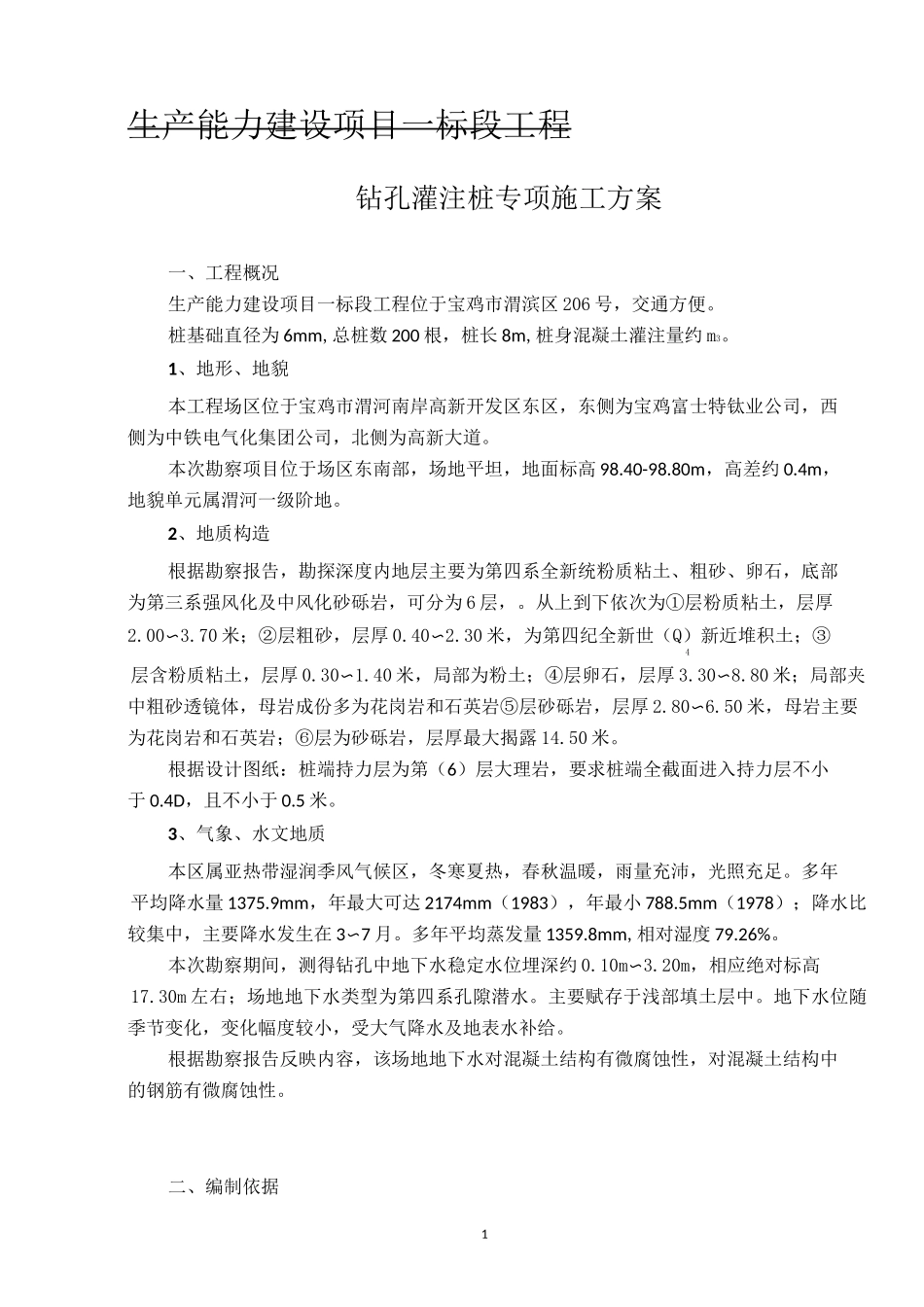

1生产能力建设项目一标段工程钻孔灌注桩专项施工方案一、工程概况生产能力建设项目一标段工程位于宝鸡市渭滨区206号，交通方便。桩基础直径为6mm,总桩数200根，桩长8m,桩身混凝土灌注量约m3。1、地形、地貌本工程场区位于宝鸡市渭河南岸高新开发区东区，东侧为宝鸡富士特钛业公司，西侧为中铁电气化集团公司，北侧为高新大道。本次勘察项目位于场区东南部，场地平坦，地面标高98.40-98.80m，高差约0.4m，地貌单元属渭河一级阶地。2、地质构造根据勘察报告，勘探深度内地层主要为第四系全新统粉质粘土、粗砂、卵石，底部为第三系强风化及中风化砂砾岩，可分为6层，。从上到下依次为①层粉质粘土，层厚2.00〜3.70米；②层粗砂，层厚0.40〜2.30米，为第四纪全新世（Q）新近堆积土；③4层含粉质粘土，层厚0.30〜1.40米，局部为粉土；④层卵石，层厚3.30〜8.80米；局部夹中粗砂透镜体，母岩成份多为花岗岩和石英岩⑤层砂砾岩，层厚2.80〜6.50米，母岩主要为花岗岩和石英岩；⑥层为砂砾岩，层厚最大揭露14.50米。根据设计图纸：桩端持力层为第（6）层大理岩，要求桩端全截面进入持力层不小于0.4D，且不小于0.5米。3、气象、水文地质本区属亚热带湿润季风气候区，冬寒夏热，春秋温暖，雨量充沛，光照充足。多年平均降水量1375.9mm，年最大可达2174mm（1983），年最小788.5mm（1978）；降水比较集中，主要降水发生在3〜7月。多年平均蒸发量1359.8mm,相对湿度79.26%。本次勘察期间，测得钻孔中地下水稳定水位埋深约0.10m〜3.20m，相应绝对标高17.30m左右；场地地下水类型为第四系孔隙潜水。主要赋存于浅部填土层中。地下水位随季节变化，变化幅度较小，受大气降水及地表水补给。根据勘察报告反映内容，该场地地下水对混凝土结构有微腐蚀性，对混凝土结构中的钢筋有微腐蚀性。二、编制依据21、《建筑桩基技术规范》（JGJ94-2008）2、《灌注桩基础技术规程》（YSJ212-92、YJB42-92）3、《地基与基础施工及验收规范》（GB50202-2002）4、《钢筋焊接及验收规范》（GBJ18-2003）5、《混凝土结构工程施工及验收规范》（GB50204-2002）6、《生产能力建设项目工程岩土工程勘察报告》《生产能力建设项目一标段钻探工程》超前钻资料7、生产能力建设项目一标段工程施工图及场地条件三、施工进度安排生产能力建设项目一标段工程共计200根桩，桩长为8米，按每台桩机每天（24小时）施工，完成每根桩4〜6天，考虑到一些不可预见因素，每根桩平均用时8天，安排10台桩机施工，3个月可完成全部桩基础施工。（附桩基础施工进度横道图）计划开工日期：2017年月日（以甲方通知开工日期为准）。计划竣工日期：2017年月日（注：不含桩养护检测时间）。施工进度横道图\工期工序天数51015202530354045505560657075808590施工准备测量定位制孑L钢筋笼制安砼浇灌四、施工技术方案1、成孔方案选择根据《生产能力建设项目一标段桩位钻探工程》地质勘察报告，位于岩溶发育地区，已发现有溶洞桩孔46个（详见报告），地质构造复杂。持力层为第（1）层粉质粘土，分面均匀，稳定，可视为均匀地基。地下水位在本次勘察期间，测得钻孔中地下水稳定水位埋深约5.3m〜5.7m，相应绝对标高92.90-93.20m。3根据以上水文、地质情况，桩基础成孔采用冲击钻，如遇空溶洞造成塌孔则采用钢套管护壁、回灌、回填等方法处理。2施工准备2.1技术准备2.1.1掌握场地的工程地质和水文地质资料；2.1.2领会桩基设计图纸和技术要求，编写施工方案，进行技术交底、原材料送检和商品混凝土供应申请；2.1.3准备施工用的各种报表、规范。2.2现场准备2.2.1对桩位进行测量定位自检，监理复核；2.2.2护筒埋设检查、测量复核；2.2.3泥浆池、沉淀池的检查；2.2.4检查商品混凝土配合比，其质量是否满足设计与规范要求；2.2.5检查制作钢筋笼的钢筋型号、种类、数量是否满足设计要求，钢筋加工各部位尺寸、焊接质量是否满足设计与规范要求等；2.2.6备足成孔用粘土、片石、碎石等必备材料，确保意外情况出现时，不致发生停工待料及其它严重事故。2.3主要机具设备冲击钻机、混凝土导管、隔水栓、储料斗、泥浆泵、污水泵、挖掘机、吊车等。2.4劳动力计划安排：配备技术...
