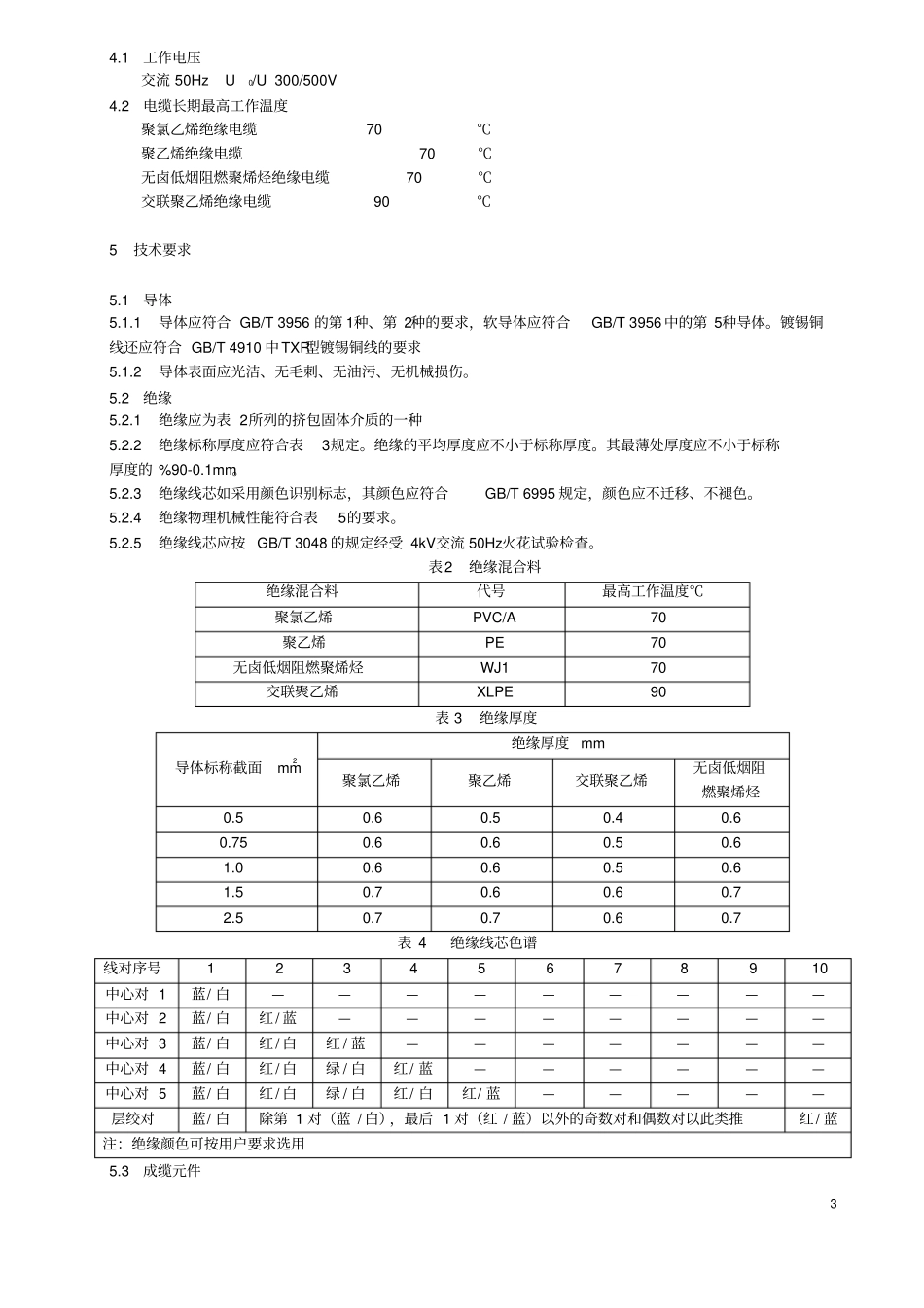

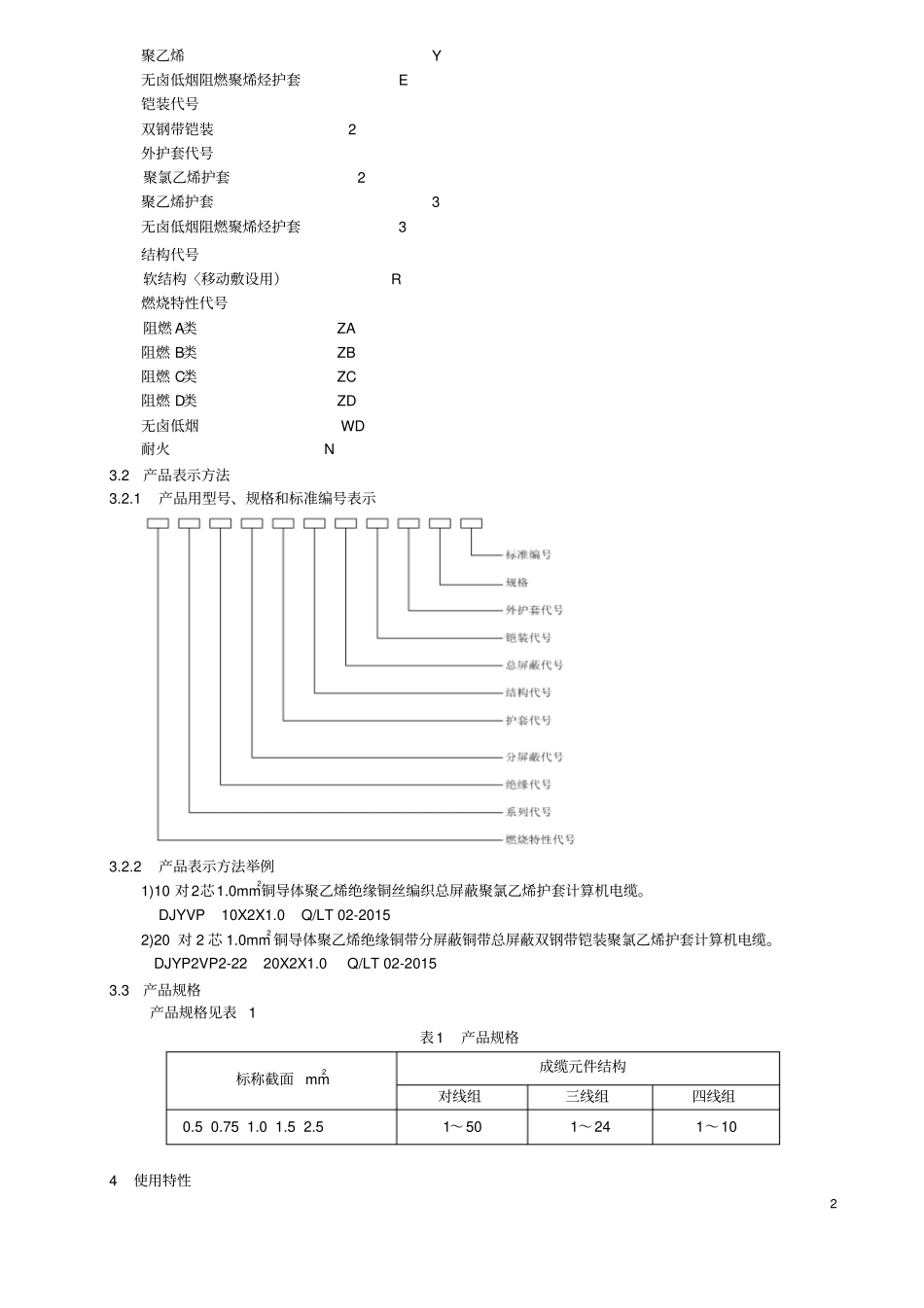

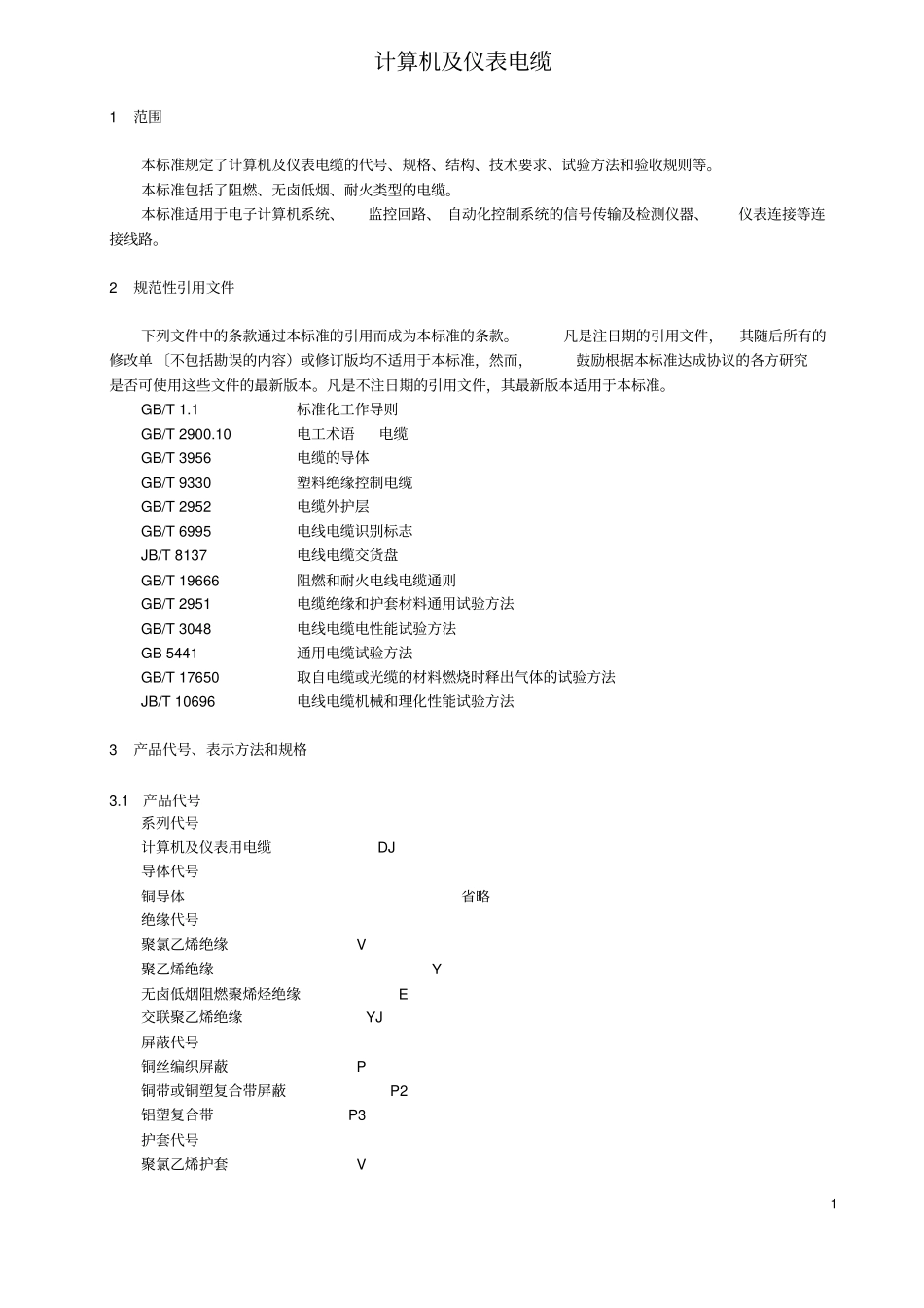

1计算机及仪表电缆1范围本标准规定了计算机及仪表电缆的代号、规格、结构、技术要求、试验方法和验收规则等。本标准包括了阻燃、无卤低烟、耐火类型的电缆。本标准适用于电子计算机系统、监控回路、自动化控制系统的信号传输及检测仪器、仪表连接等连接线路。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单〔不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1.1标准化工作导则GB/T2900.10电工术语电缆GB/T3956电缆的导体GB/T9330塑料绝缘控制电缆GB/T2952电缆外护层GB/T6995电线电缆识别标志JB/T8137电线电缆交货盘GB/T19666阻燃和耐火电线电缆通则GB/T2951电缆绝缘和护套材料通用试验方法GB/T3048电线电缆电性能试验方法GB5441通用电缆试验方法GB/T17650取自电缆或光缆的材料燃烧时释出气体的试验方法JB/T10696电线电缆机械和理化性能试验方法3产品代号、表示方法和规格3.1产品代号系列代号计算机及仪表用电缆DJ导体代号铜导体省略绝缘代号聚氯乙烯绝缘V聚乙烯绝缘Y无卤低烟阻燃聚烯烃绝缘E交联聚乙烯绝缘YJ屏蔽代号铜丝编织屏蔽P铜带或铜塑复合带屏蔽P2铝塑复合带P3护套代号聚氯乙烯护套V2聚乙烯Y无卤低烟阻燃聚烯烃护套E铠装代号双钢带铠装2外护套代号聚氯乙烯护套2聚乙烯护套3无卤低烟阻燃聚烯烃护套3结构代号软结构〈移动敷设用）R燃烧特性代号阻燃A类ZA阻燃B类ZB阻燃C类ZC阻燃D类ZD无卤低烟WD耐火N3.2产品表示方法3.2.1产品用型号、规格和标准编号表示3.2.2产品表示方法举例1)10对2芯1.0mm2铜导体聚乙烯绝缘铜丝编织总屏蔽聚氯乙烯护套计算机电缆。DJYVP10X2X1.0Q/LT02-20152)20对2芯1.0mm2铜导体聚乙烯绝缘铜带分屏蔽铜带总屏蔽双钢带铠装聚氯乙烯护套计算机电缆。DJYP2VP2-2220X2X1.0Q/LT02-20153.3产品规格产品规格见表1表1产品规格标称截面mm2成缆元件结构对线组三线组四线组0.50.751.01.52.51～501～241～104使用特性34.1工作电压交流50HzU0/U300/500V4.2电缆长期最高工作温度聚氯乙烯绝缘电缆70℃聚乙烯绝缘电缆70℃无卤低烟阻燃聚烯烃绝缘电缆70℃交联聚乙烯绝缘电缆90℃5技术要求5.1导体5.1.1导体应符合GB/T3956的第1种、第2种的要求，软导体应符合GB/T3956中的第5种导体。镀锡铜线还应符合GB/T4910中TXR型镀锡铜线的要求5.1.2导体表面应光洁、无毛刺、无油污、无机械损伤。5.2绝缘5.2.1绝缘应为表2所列的挤包固体介质的一种5.2.2绝缘标称厚度应符合表3规定。绝缘的平均厚度应不小于标称厚度。其最薄处厚度应不小于标称厚度的%90-0.1mm。5.2.3绝缘线芯如采用颜色识别标志，其颜色应符合GB/T6995规定，颜色应不迁移、不褪色。5.2.4绝缘物理机械性能符合表5的要求。5.2.5绝缘线芯应按GB/T3048的规定经受4kV交流50Hz火花试验检查。表2绝缘混合料绝缘混合料代号最高工作温度℃聚氯乙烯PVC/A70聚乙烯PE70无卤低烟阻燃聚烯烃WJ170交联聚乙烯XLPE90表3绝缘厚度导体标称截面mm2绝缘厚度mm聚氯乙烯聚乙烯交联聚乙烯无卤低烟阻燃聚烯烃0.50.60.50.40.60.750.60.60.50.61.00.60.60.50.61.50.70.60.60.72.50.70.70.60.7表4绝缘线芯色谱线对序号12345678910中心对1蓝/白—————————中心对2蓝/白红/蓝————————中心对3蓝/白红/白红/蓝———————中心对4蓝/白红/白绿/白红/蓝——————中心对5蓝/白红/白绿/白红/白红/蓝—————层绞对蓝/白除第1对（蓝/白），最后1对（红/蓝）以外的奇数对和偶数对以此类推红/蓝注：绝缘颜色可按用户要求选用5.3成缆元件45.3.1成缆元件的结构1）对线组—两根绝缘导体相互绞合在一起，并分别标定为a线、b线；2）三线组—三根绝缘导体相互绞合在一起，并分别标定为a线、b线和c线；3）四线组—四根绝缘导体相互绞合在一起，并分别标定为a线、b线、c线和d线。5.3.2成缆元件的节距成品电缆中，1.5mm2及以下任一成缆元件的最大绞合节距应为100mm；2.5mm2及耐火型电缆任一成缆元件的最大绞合节距应为120mm。电缆中非屏蔽成缆元件相邻宜采...
