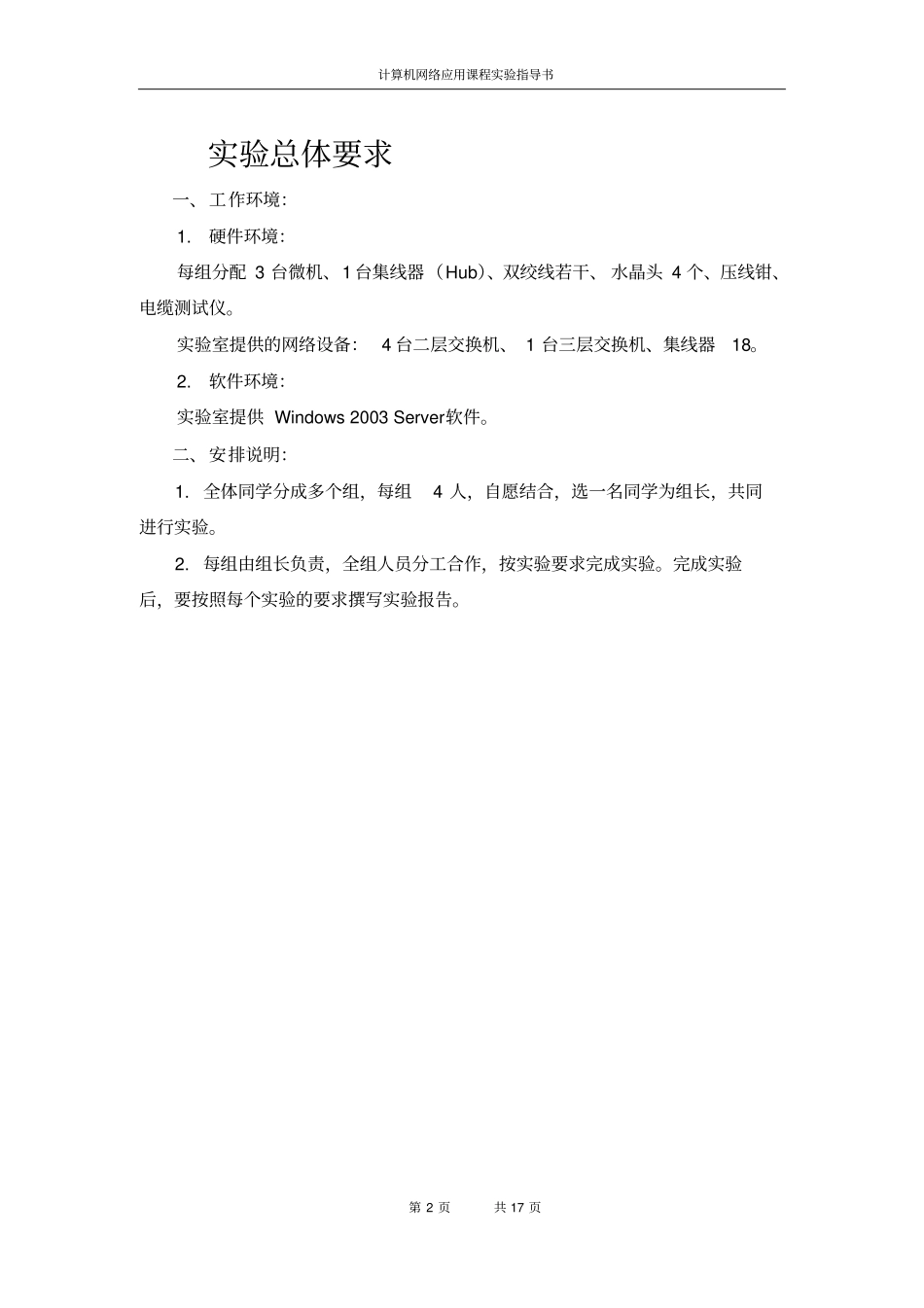

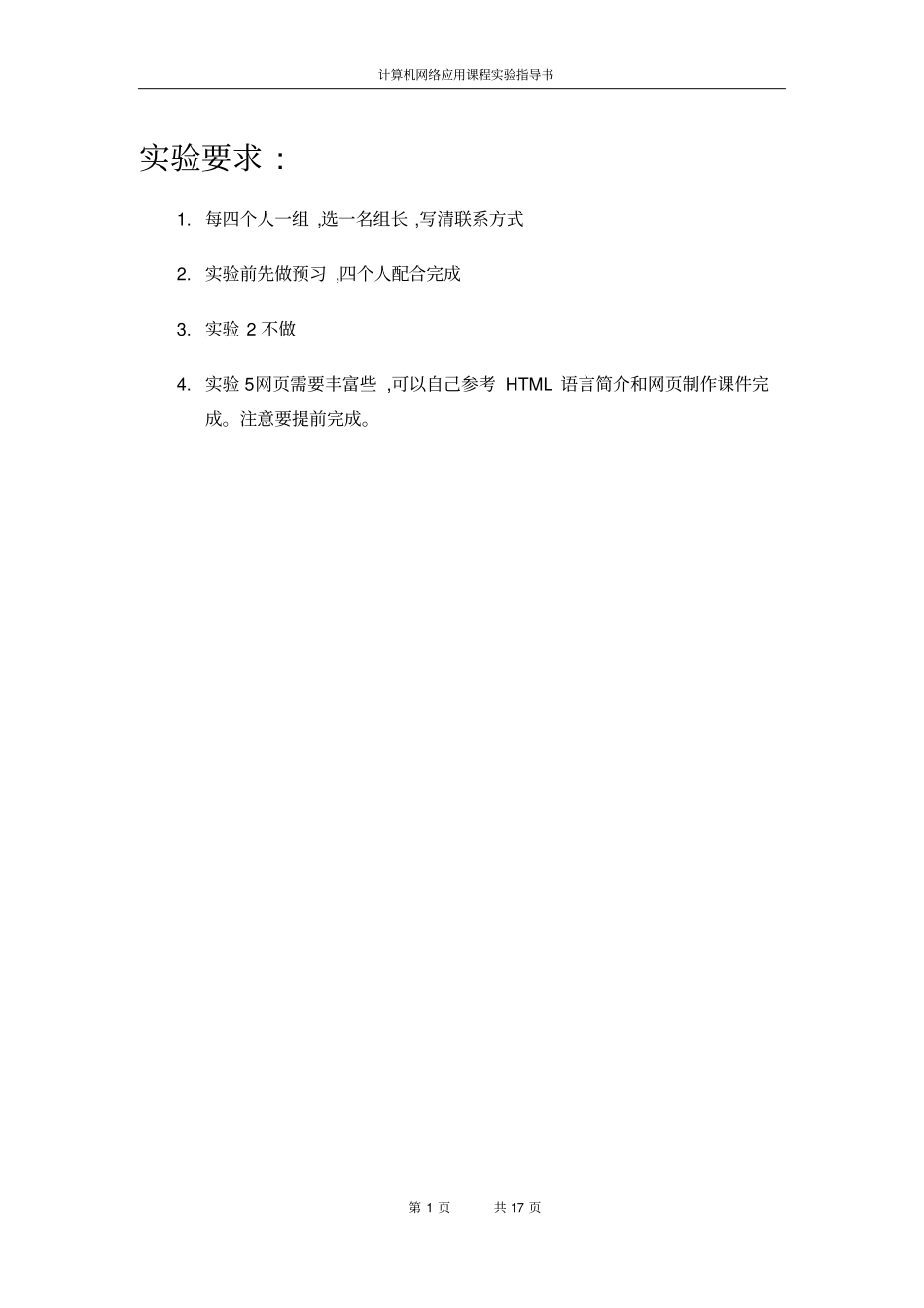

计算机网络应用课程实验指导书第1页共17页实验要求:1.每四个人一组,选一名组长,写清联系方式2.实验前先做预习,四个人配合完成3.实验2不做4.实验5网页需要丰富些,可以自己参考HTML语言简介和网页制作课件完成。注意要提前完成。计算机网络应用课程实验指导书第2页共17页实验总体要求一、工作环境：1.硬件环境：每组分配3台微机、1台集线器（Hub）、双绞线若干、水晶头4个、压线钳、电缆测试仪。实验室提供的网络设备：4台二层交换机、1台三层交换机、集线器18。2.软件环境：实验室提供Windows2003Server软件。二、安排说明：1.全体同学分成多个组，每组4人，自愿结合，选一名同学为组长，共同进行实验。2.每组由组长负责，全组人员分工合作，按实验要求完成实验。完成实验后，要按照每个实验的要求撰写实验报告。计算机网络应用课程实验指导书第3页共17页实验一网线的制作与测试一、实验目的：1.掌握非屏蔽双绞线的构成、制作标准2.掌握使用压线钳3.掌握直通线和交叉线的制作技术及使用场合4.掌握非屏蔽双绞线的测试方法二、实验内容：1.制作直通双绞线2.制作交叉双绞线3.测试直通双绞线和交叉双绞线三、实验步骤：1.制作直通双绞线1)剥线取双绞线一头，用压线钳（如图1所示）剪线刀口将双绞线端头剪齐，再将双绞线端头伸入剥线刀口，使线头触及前挡板，然后适度握紧压线钳同时慢慢旋转双绞线，让刀口划开双绞线的保护胶皮，取出端头，剥下保护胶皮图1图2计算机网络应用课程实验指导书第4页共17页注意：握压线钳的力度不能过大，否则会剪断芯线；剥线的长度为13~15mm，不以太长或太短2)理线双绞线由8根有色导线两两绞合而成，将其整理平行，从左到右按橙白、橙、绿白、蓝、蓝白、绿、棕白、棕（如图3所示）平行排列，整理完毕后用剪线刀口将前端修齐，顺时针方向排列3)插线将8条线并拢后用压线钳剪齐，并留下月12mm的长度。一只手捏住水晶头（如图2所示），将水晶头有弹片一侧向下，另一只手捏平双绞线，稍稍用力将排好的线平行插入水晶头内的线槽中，8条导线顶端应插入线槽顶端。将并拢的双绞线插入RJ-45接头时，注意“橙白”线要对着RJ-45的第一脚4)压线确认所有导线都到位后，将水晶头放入压线钳夹槽中，用力捏压线钳，压紧线头即可注意：压过的RJ-45接头的8只金属脚一定会比未压过的低，这样才能顺利地嵌入芯线中。优质的压线钳甚至必须在接脚完全压入后才能松开握柄，取出RJ-45接头，否则接头会卡在压接槽中取不出来5)按照上述方法制作双绞线的另一端，即可制作完成2.制作交叉双绞线1)剥线。方法同制作直通双绞线2)理线。方法同制作直通双绞线3)插线。方法同制作直通双绞线4)压线。方法同制作直通双绞线①②③④⑤⑥⑦⑧橙白橙绿白蓝蓝白绿棕白棕图3计算机网络应用课程实验指导书第5页共17页5)取双绞线另一头按照上述方法完成剥线、理线、插线、压线各步骤。注意：在理线步骤中，双绞线8根有色导线从左到右的顺序是按绿白、绿、橙白、蓝、蓝白、橙、棕白、棕色（如图4所示）顺序平行排列，其它步骤相同3.测试这里用电缆测试仪测试双绞线，测试时将双绞线两端分别插入信号发射器和信号接收器，打开电源，同一条线的指示灯会一起亮起来，例如发射器的第一个指示灯亮时，若接收器第一个灯也亮，表示两者第一只脚接在同一条线上；若发射器的第一个灯亮时，接收器却没有任何灯亮，那么这只脚与另一端的任一只脚都没有连通，可能是导线中间断了，或是两端至少有一个金属片未接触到这条芯线。利用电缆测试仪分别测试所制作的直通双绞线和交叉双绞线四、实验报告要求：1.说明直通双绞线和交叉双绞线的使用场合2.说明直通双绞线和交叉双绞线的构成3.制作直通双绞线和交叉双绞线过程中遇到的问题和解决方法①②③④⑤⑥⑦⑧绿白绿橙白蓝蓝白橙棕白棕图4计算机网络应用课程实验指导书第6页共17页实验二安装网络操作系统Windows2003Server一、实验目的：1.理解Windows2003Server网络操作系统的特点和主要功能2.理解Windows2003Server安装过程中的交互信息及注意问题3.掌握Windows2003Server安装的具体方法和步骤二、实验内容：1.安装Windows2003Server网络操作系统2.启动和关闭Windows2003S...
