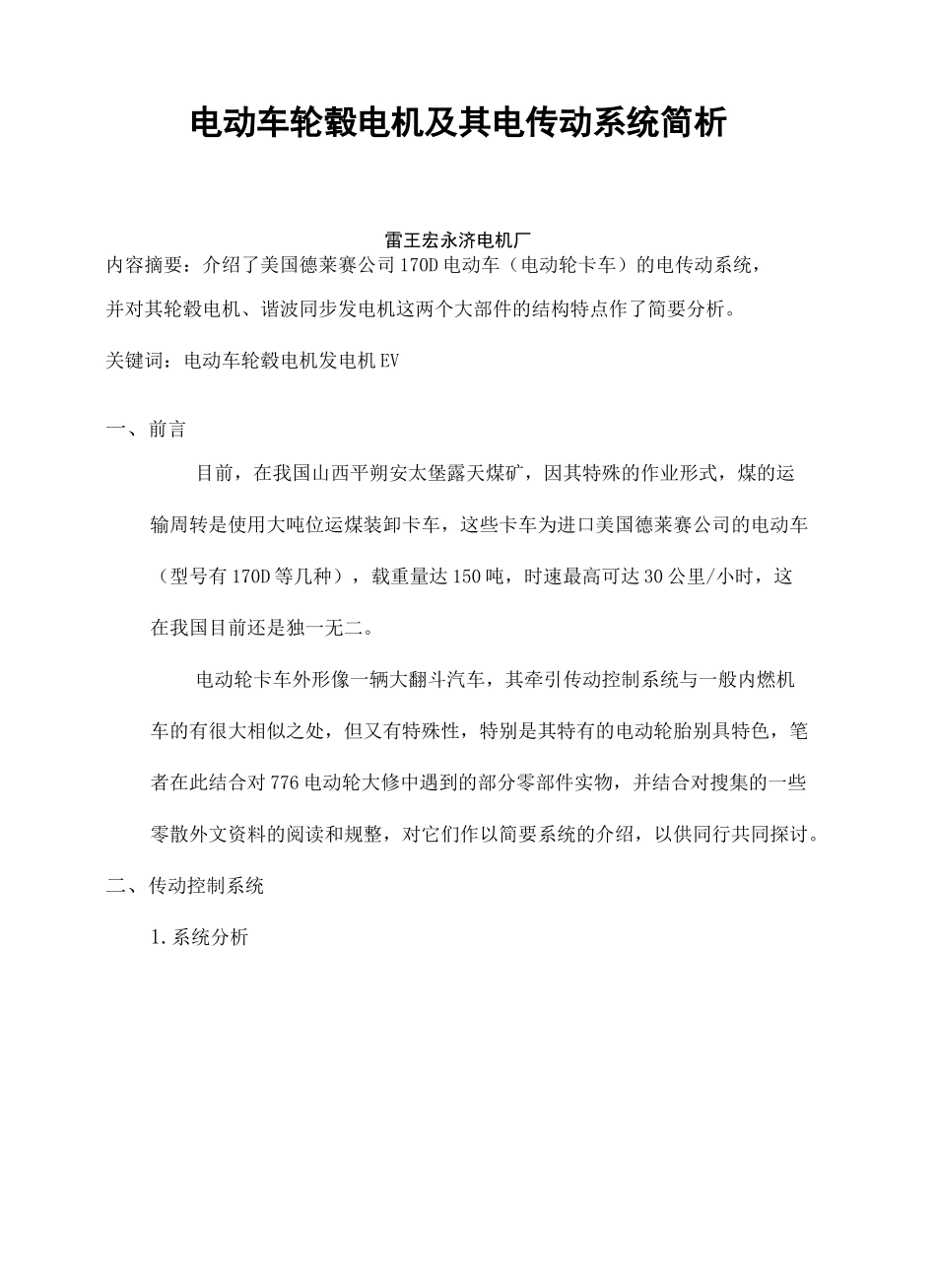

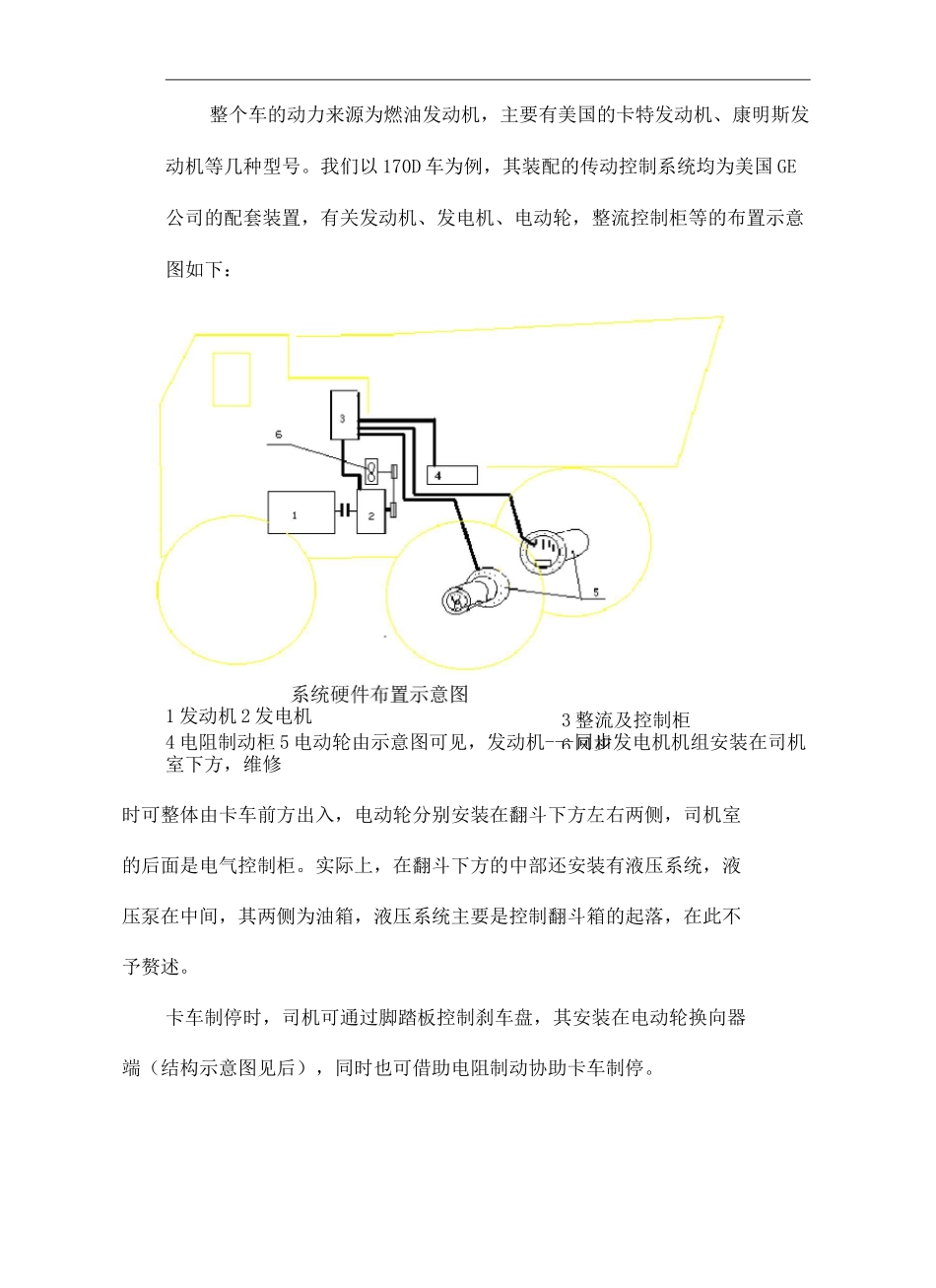

电动车轮毂电机及其电传动系统简析公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-电动车轮毂电机及其电传动系统简析雷王宏永济电机厂内容摘要：介绍了美国德莱赛公司170D电动车（电动轮卡车）的电传动系统，并对其轮毂电机、谐波同步发电机这两个大部件的结构特点作了简要分析。关键词：电动车轮毂电机发电机EV一、前言目前，在我国山西平朔安太堡露天煤矿，因其特殊的作业形式，煤的运输周转是使用大吨位运煤装卸卡车，这些卡车为进口美国德莱赛公司的电动车（型号有170D等几种），载重量达150吨，时速最高可达30公里/小时，这在我国目前还是独一无二。电动轮卡车外形像一辆大翻斗汽车，其牵引传动控制系统与一般内燃机车的有很大相似之处，但又有特殊性，特别是其特有的电动轮胎别具特色，笔者在此结合对776电动轮大修中遇到的部分零部件实物，并结合对搜集的一些零散外文资料的阅读和规整，对它们作以简要系统的介绍，以供同行共同探讨。二、传动控制系统1.系统分析3整流及控制柜6风机整个车的动力来源为燃油发动机，主要有美国的卡特发动机、康明斯发动机等几种型号。我们以170D车为例，其装配的传动控制系统均为美国GE公司的配套装置，有关发动机、发电机、电动轮，整流控制柜等的布置示意图如下：1发动机2发电机4电阻制动柜5电动轮由示意图可见，发动机---同步发电机机组安装在司机室下方，维修时可整体由卡车前方出入，电动轮分别安装在翻斗下方左右两侧，司机室的后面是电气控制柜。实际上，在翻斗下方的中部还安装有液压系统，液压泵在中间，其两侧为油箱，液压系统主要是控制翻斗箱的起落，在此不予赘述。卡车制停时，司机可通过脚踏板控制刹车盘，其安装在电动轮换向器端（结构示意图见后），同时也可借助电阻制动协助卡车制停。卡车的快慢是司机通过脚踏板控制发动机油门，调节发动机转速，进而调节发电机电压，最终调节电动轮转速（原理见后），进而间接控制车速。2.传动系统原理图原理示意图如下：其中：ALF同步发电机RD不控整流桥AFSE可控整流桥MFSE可控整流桥M1、M2电动轮电机BM风机电机RG1、RG2---制动电阻REV方向开关由上图可知，两个直流电动机为串联联接，这与进口8K车牵引电机、上海地铁1号线地铁207KW牵引电机的使用有些相似之处，属于西欧80年代末期的先进技术。其优点是：相对两台电机并联说，无论轮胎外径有偏差，还是两台电机特性有差别，均可得以补偿，使得两台电机的力矩接近，从而充分发挥牵引粘着力。当然，其缺点是易于发生空转，这需要通过灵敏的电子防空转进行检测预防。两个电动轮均为他励运转。主绕组联接形式Y形发电机主绕组经过不控整流桥RD为电动轮主回路提供电源。谐波绕组T13-T14经过单相可控整流桥AFSE整流后为自身励磁。谐波绕组T15-T16经过单相可控整桥MFSE整流后为电动轮他励绕组供电。卡车的前进后退，是通过操作开关REV，改变电动轮两端电压方向，进而改变电动轮转向，最终达到控制卡车方向。风机BM是在电阻制动工况下借助电阻箱的电压降运转，以冷却制动电阻，控制设计上与机车一样，也有延时继电器。两个可控整流桥的控制信号来自电动轮转速、回路电流、过载信号等等，主要是一方面实现安全保护，另一方面实现电动轮恒功运行。三、同步发电机为170D车配套的发电机型号为GTA22，该电机是5GT系列（有5GTA15、5GTA18、5GTA24等等）电机中与众不同的一种发电机，其独特之处是采用3次谐波励磁。1、有关技术参数如下：额定电压1000V最高电压1200V额定转速1875rpm最高转速2520rpm相数m=3极数2p=8额定励磁电流85A极数每排电刷数量电刷型号电机质量典型工况参数43GE公司T900型7000kgGE776电动轮产品系列中共有120多种型号规格，其代号格式举例说明如下：5GE776-E-2A_设计序号（如2、2A、2B、3、3A等）型号（如A、B、C、AS、BS、CS等）产品种类（如5GE776、5GE787、5GE788等）目前，在我们大修的主要为5GE776KS1A。电动轮有串励和他励两种，170D车使用他励型电动轮电机。1、主要技术参数如下：额定电压500V最高电压1000V牵引工况转子最大电流1000A制动工况转子最大电流1320A电压电流转速励磁电流350V900A694rpm230A800V394A2750rpm60A1—...
