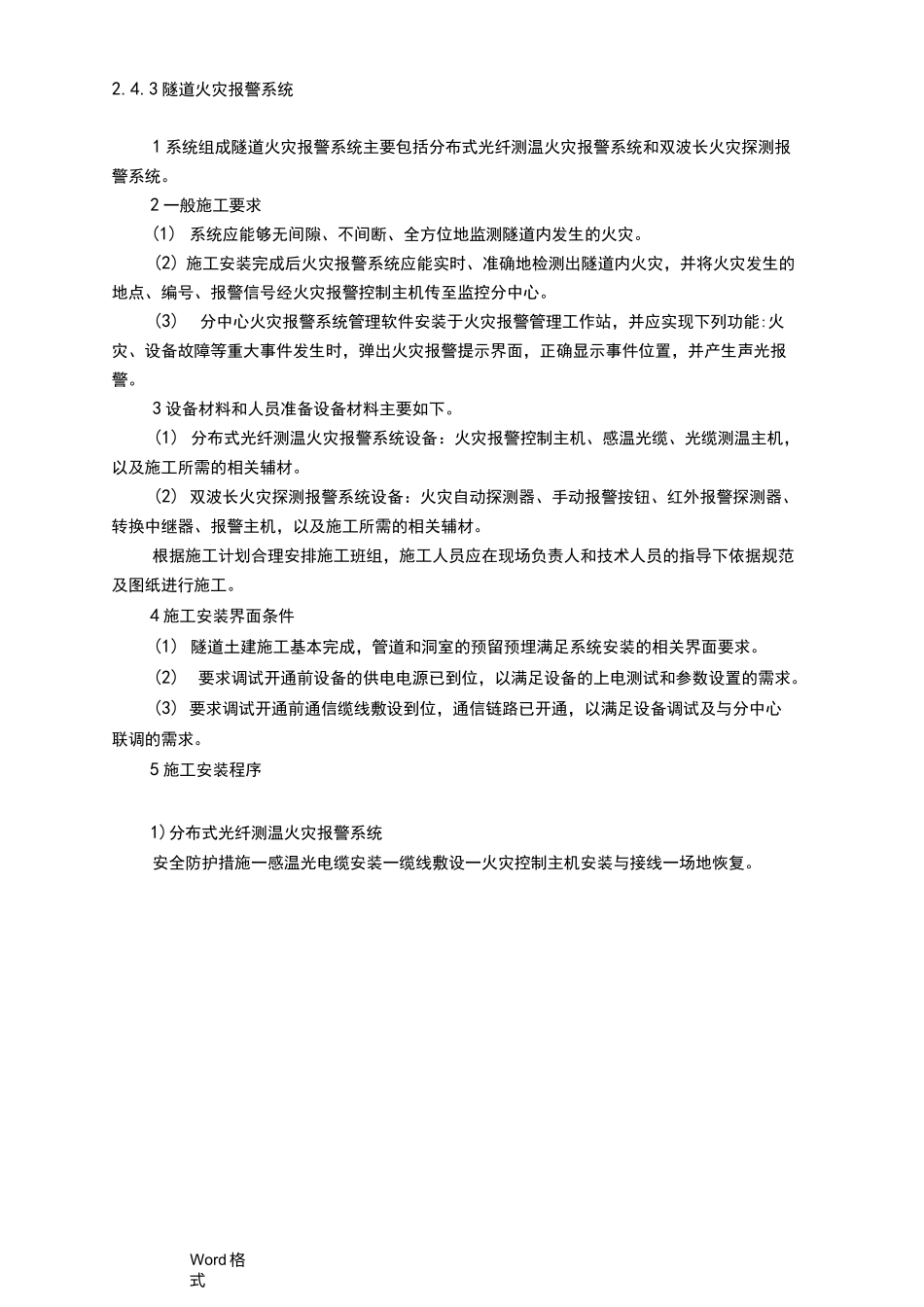

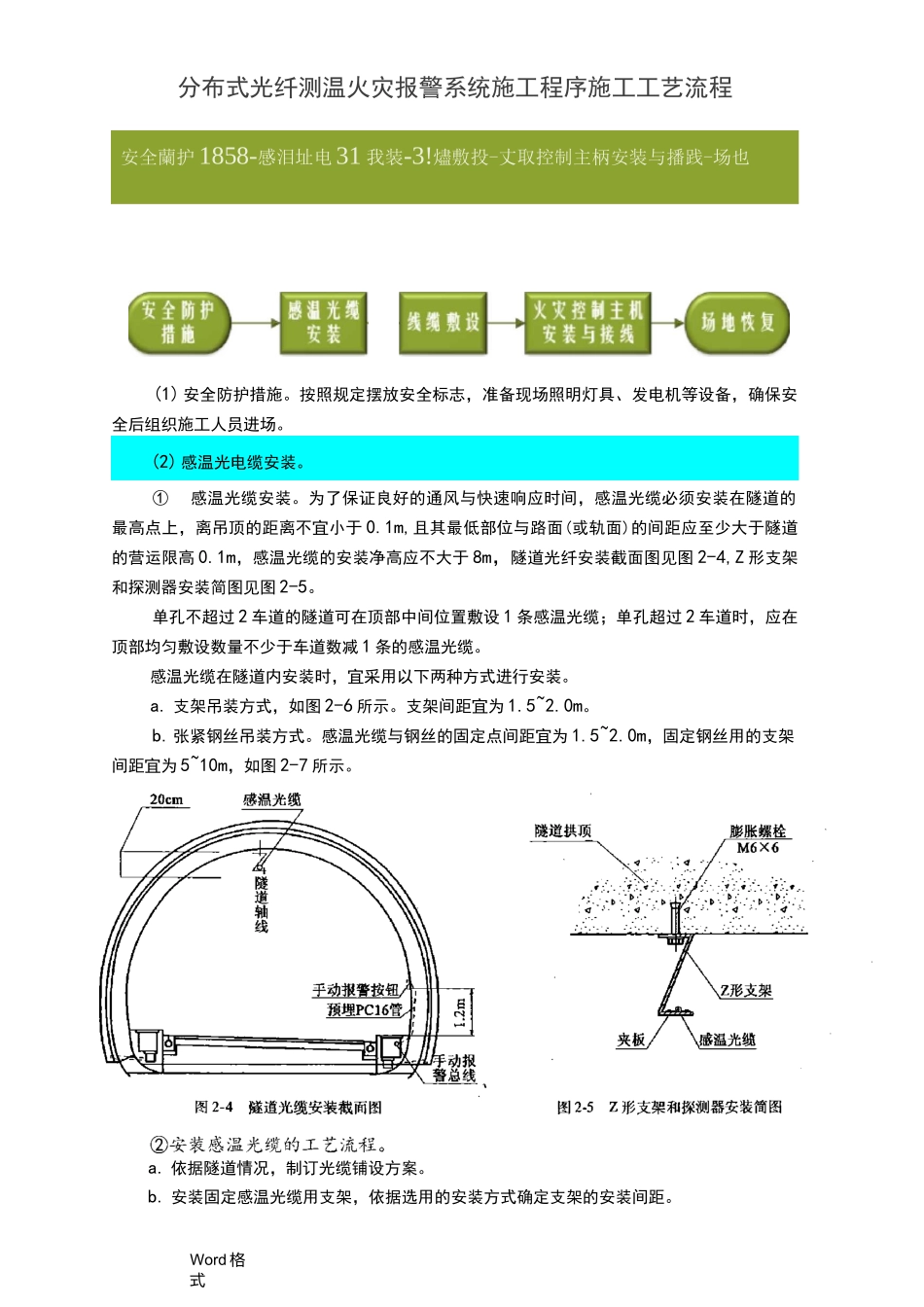

Word格式2.4.3隧道火灾报警系统1系统组成隧道火灾报警系统主要包括分布式光纤测温火灾报警系统和双波长火灾探测报警系统。2一般施工要求(1)系统应能够无间隙、不间断、全方位地监测隧道内发生的火灾。(2)施工安装完成后火灾报警系统应能实时、准确地检测出隧道内火灾，并将火灾发生的地点、编号、报警信号经火灾报警控制主机传至监控分中心。(3)分中心火灾报警系统管理软件安装于火灾报警管理工作站，并应实现下列功能:火灾、设备故障等重大事件发生时，弹出火灾报警提示界面，正确显示事件位置，并产生声光报警。3设备材料和人员准备设备材料主要如下。(1)分布式光纤测温火灾报警系统设备：火灾报警控制主机、感温光缆、光缆测温主机，以及施工所需的相关辅材。(2)双波长火灾探测报警系统设备：火灾自动探测器、手动报警按钮、红外报警探测器、转换中继器、报警主机，以及施工所需的相关辅材。根据施工计划合理安排施工班组，施工人员应在现场负责人和技术人员的指导下依据规范及图纸进行施工。4施工安装界面条件(1)隧道土建施工基本完成，管道和洞室的预留预埋满足系统安装的相关界面要求。(2)要求调试开通前设备的供电电源已到位，以满足设备的上电测试和参数设置的需求。(3)要求调试开通前通信缆线敷设到位，通信链路已开通，以满足设备调试及与分中心联调的需求。5施工安装程序1)分布式光纤测温火灾报警系统安全防护措施一感温光电缆安装一缆线敷设一火灾控制主机安装与接线一场地恢复。Word格式分布式光纤测温火灾报警系统施工程序施工工艺流程安全蘭护1858-感泪址电31我装-3!燼敷投-丈取控制主柄安装与播践-场也(1)安全防护措施。按照规定摆放安全标志，准备现场照明灯具、发电机等设备，确保安全后组织施工人员进场。(2)感温光电缆安装。①感温光缆安装。为了保证良好的通风与快速响应时间，感温光缆必须安装在隧道的最高点上，离吊顶的距离不宜小于0.1m,且其最低部位与路面(或轨面)的间距应至少大于隧道的营运限高0.1m，感温光缆的安装净高应不大于8m，隧道光纤安装截面图见图2-4,Z形支架和探测器安装简图见图2-5。单孔不超过2车道的隧道可在顶部中间位置敷设1条感温光缆；单孔超过2车道时，应在顶部均匀敷设数量不少于车道数减1条的感温光缆。感温光缆在隧道内安装时，宜采用以下两种方式进行安装。a.支架吊装方式，如图2-6所示。支架间距宜为1.5~2.0m。b.张紧钢丝吊装方式。感温光缆与钢丝的固定点间距宜为1.5~2.0m，固定钢丝用的支架间距宜为5~10m，如图2-7所示。a.依据隧道情况，制订光缆铺设方案。b.安装固定感温光缆用支架，依据选用的安装方式确定支架的安装间距。1,隧遺頂张紧钢图2咄感視汎魏安装示蕙图K2-6芟架吊装方式示童閔图苏7钢塞捆弊方式示盘图E形支架Word格式C.依据选用的安装方式确定是否在支架上安装钢丝绳。d.架设光缆，并以1.5~2.0m爪的间隔将感温光缆与支架或钢丝绳固定。e.熔接光缆，记录熔接点的光缆标记及其对应的隧道桩号。f.将每个分区光缆标记及对应的桩号、隧道头尾部光缆标记及对应的桩号记录下来，以备主机设置分区查用。感温光缆安装示意图见图2-8。③安装感温光缆的注意事项。a.光缆牵引至主机控制柜一端需预留至少10m，以便光缆与尾纤的熔接。b.隧道内的光缆接头处（或断点处）的两头需各预留至少10m,以便光缆在地面上正常熔接。c.光缆铺设路径上预留的光缆环展开长度应大于5m，并盘好固定，盘绕环的半径应大于150mm0d.光缆的弯曲半径不得小于150mm。e.光缆安装前，应核对光缆的长度，并根据光缆长度及连接的距离来选配光缆。光缆及其接头应避开交通要道和其他障碍物。f.敷设光缆前后，应对光纤外观进行检查，确保无破损。g.光缆接续盒必须固定。h.从汽车上卸载光缆最好使用叉车或吊葫芦，把光缆从车上轻轻放置于地上。光缆从汽车上卸载时，宜使用平直木板放置在汽车平台与地面之间，形成一个小于45。的斜坡，并用一绳子穿过光缆盘的中间孔，人在车上拉住绳子的两端，使光缆盘顺着木板斜坡匀速下滑。卸载光缆时，严禁堆放、平放，严禁直接将光缆从高处垂直滚落下来，防止强烈冲击造成光缆损坏。i.光缆施工和布放定位时，不得弯折及形成9...
