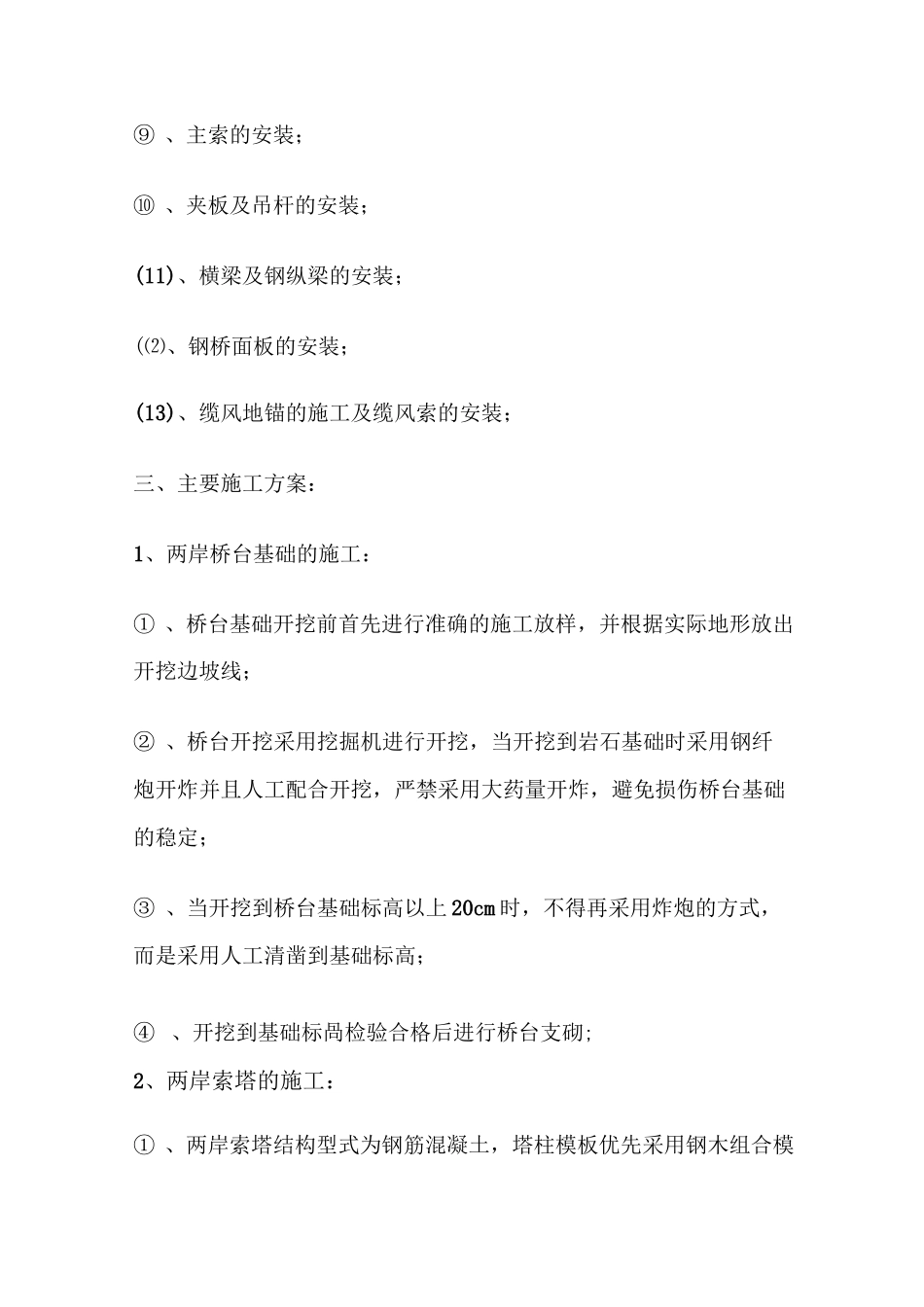

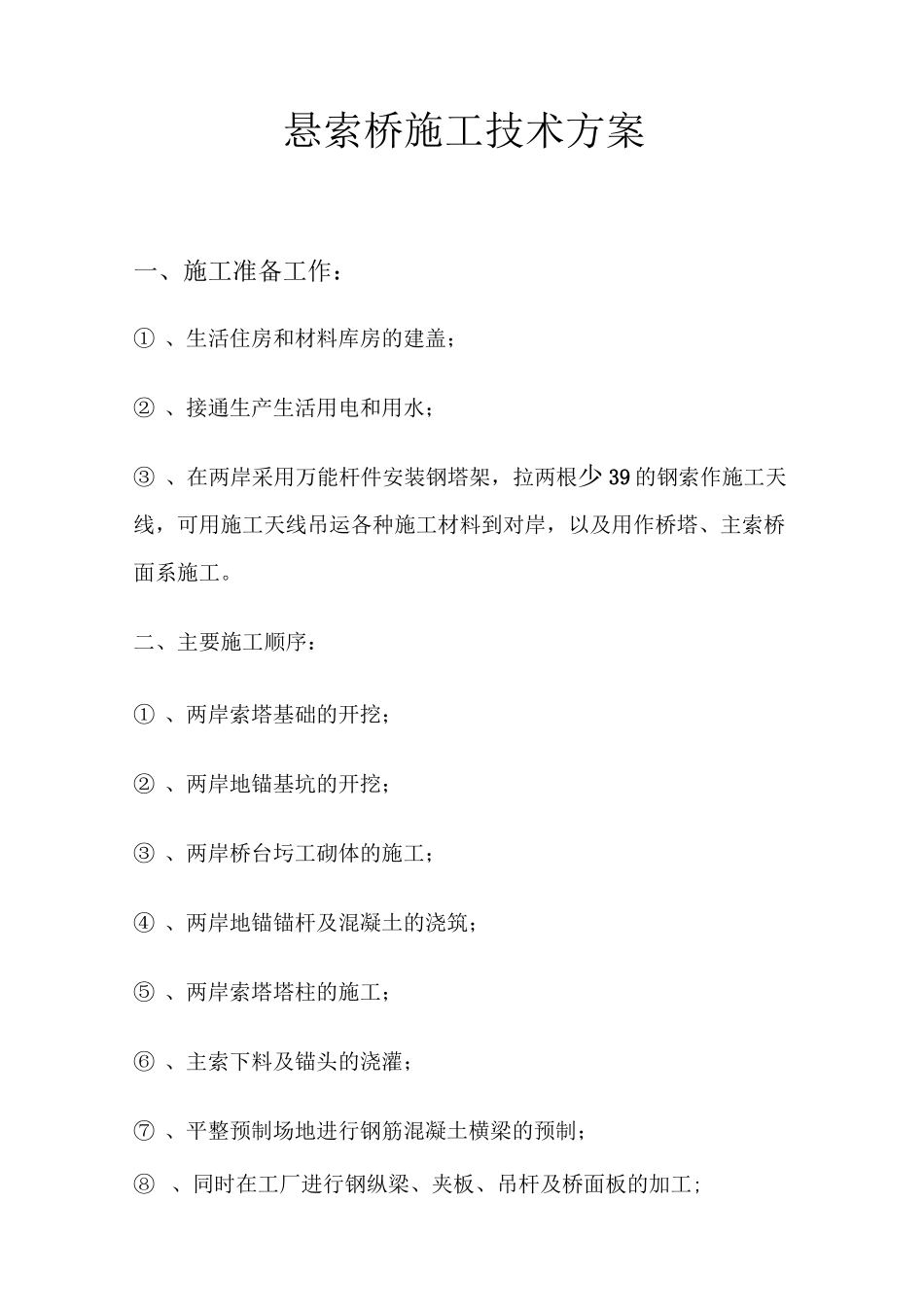

悬索桥施工技术方案一、施工准备工作：①、生活住房和材料库房的建盖；②、接通生产生活用电和用水；③、在两岸采用万能杆件安装钢塔架，拉两根少39的钢索作施工天线，可用施工天线吊运各种施工材料到对岸，以及用作桥塔、主索桥面系施工。二、主要施工顺序：①、两岸索塔基础的开挖；②、两岸地锚基坑的开挖；③、两岸桥台圬工砌体的施工；④、两岸地锚锚杆及混凝土的浇筑；⑤、两岸索塔塔柱的施工；⑥、主索下料及锚头的浇灌；⑦、平整预制场地进行钢筋混凝土横梁的预制；⑧、同时在工厂进行钢纵梁、夹板、吊杆及桥面板的加工;⑨、主索的安装；⑩、夹板及吊杆的安装；(11)、横梁及钢纵梁的安装；(⑵、钢桥面板的安装；(13)、缆风地锚的施工及缆风索的安装；三、主要施工方案：1、两岸桥台基础的施工：①、桥台基础开挖前首先进行准确的施工放样，并根据实际地形放出开挖边坡线；②、桥台开挖采用挖掘机进行开挖，当开挖到岩石基础时采用钢纤炮开炸并且人工配合开挖，严禁采用大药量开炸，避免损伤桥台基础的稳定；③、当开挖到桥台基础标高以上20cm时，不得再采用炸炮的方式，而是采用人工清凿到基础标高；④、开挖到基础标咼检验合格后进行桥台支砌;2、两岸索塔的施工：①、两岸索塔结构型式为钢筋混凝土，塔柱模板优先采用钢木组合模板或钢模板，模板应具有足够的强度和刚度；②、塔柱上升时用钢管搭设脚手架，脚手架必须稳定牢固，并在上升过程中与已完的混凝土塔柱连接，以增加其稳定性；③、上升时采用分段上升，采用爬模法施工，在施工过程中严格控制模板接缝和垂直度；④、塔柱钢筋可采用施工天线吊运到桥塔位置，钢筋的制作、安装、焊接严格按照桥梁施工的规范；⑤、桥塔混凝土的浇筑方法是在岸上拌合站拌出混凝土后，采用施工天线运输，在浇筑时应振捣密实，防止模板漏浆和变形。3、主索的施工：①、主索的制备：制备主索时应注意恰当地确定下料长度，使主索在弹性变形、非弹性变形及其它因素影响下，能按原设计要求的长度。a、选择一块稍长于主索、宽度3米的平坦场地，分别在跨中、塔中及锚锭切割位置浇筑长度1米，宽30cm，高出地面10cm的混凝土墩，在混凝土顶面划出十字线，纵向为占量主索的中心线，横向为跨中、塔中及锚锭切割位置线，各十字线位置应采用标准钢尺以规定拉力丈量，要按照设计温度与实际温度的差异，加以温度改正，反复丈量3-4次。b、将主索用双筒卷扬机把主索牵拉到另端，摊开在场地一边，然后将主索移到张拉中线位置，用卡子将主索固定在锚固索上，开动5吨卷扬机把主索大致拉直（拉力约为5吨力），并把主索端头作好记号。c、继续将主索张拉到静载拉力，并测出当时主索的温度与标准温度的差值，将各部位的长度加以温度改正，然后把改正后的位置移到主索上，作出标记。d、松开5吨卷扬机，使主索回松到5吨起拉点的位置，量出主索受力以后产生的回弹性延伸值，然后把卷扬机完全松脱，卸掉卡子，把量好的主索切割断，移到旁边待运。e、张拉主索的拉力大小用钢索测震仪的测定法。②、主索锚头制作工序：a、钢索切断后将头部钢丝散开，理直并作成与锚头相似的锥形，半散的钢丝端头必须弯成小钩，以便插入套筒后浇铸合金时使合金均匀地分布在钢丝间，加强钢丝的锚固力。b、清洗钢丝，用汽油洗去钢丝油圬后，用浓度50%的稀盐酸冲淋，以清除钢丝表面的防锈层和氧化层，再用煮沸的肥皂水冲淋，以中和留在钢丝表面的稀酸，最后用开水冲去肥皂水，晾干使用。C、浇铸锚头合金，锚头配合比先经过试验，使钢索端的锚固力大于钢索本身破断拉力，钢索不致自锚头拔出。浇铸合金前，先将套筒用喷灯预热到200-400°C，并将套筒垂直安置在工作台上，大口向上，钢丝头处在套筒中心位置，上面钢索至少有1米保持顺直，套筒底部与钢索之间的缝隙可用粘土堵塞，以防合金漏出。然后调整坩埚内已熔化的合金使达到要求的温度，即可用铁瓢舀合金溶液注入预热的锚头内，必须连续浇铸，同时用小锤轻敲套筒使合金密实，并注意降温收缩，及时补灌，使表面填平，锚头在浇铸2小时内严防振动，以免损伤。③、主索安装：安装主索前应对锚锭、索鞍和索塔的中线、标高和距离进行全面复核检查，...
