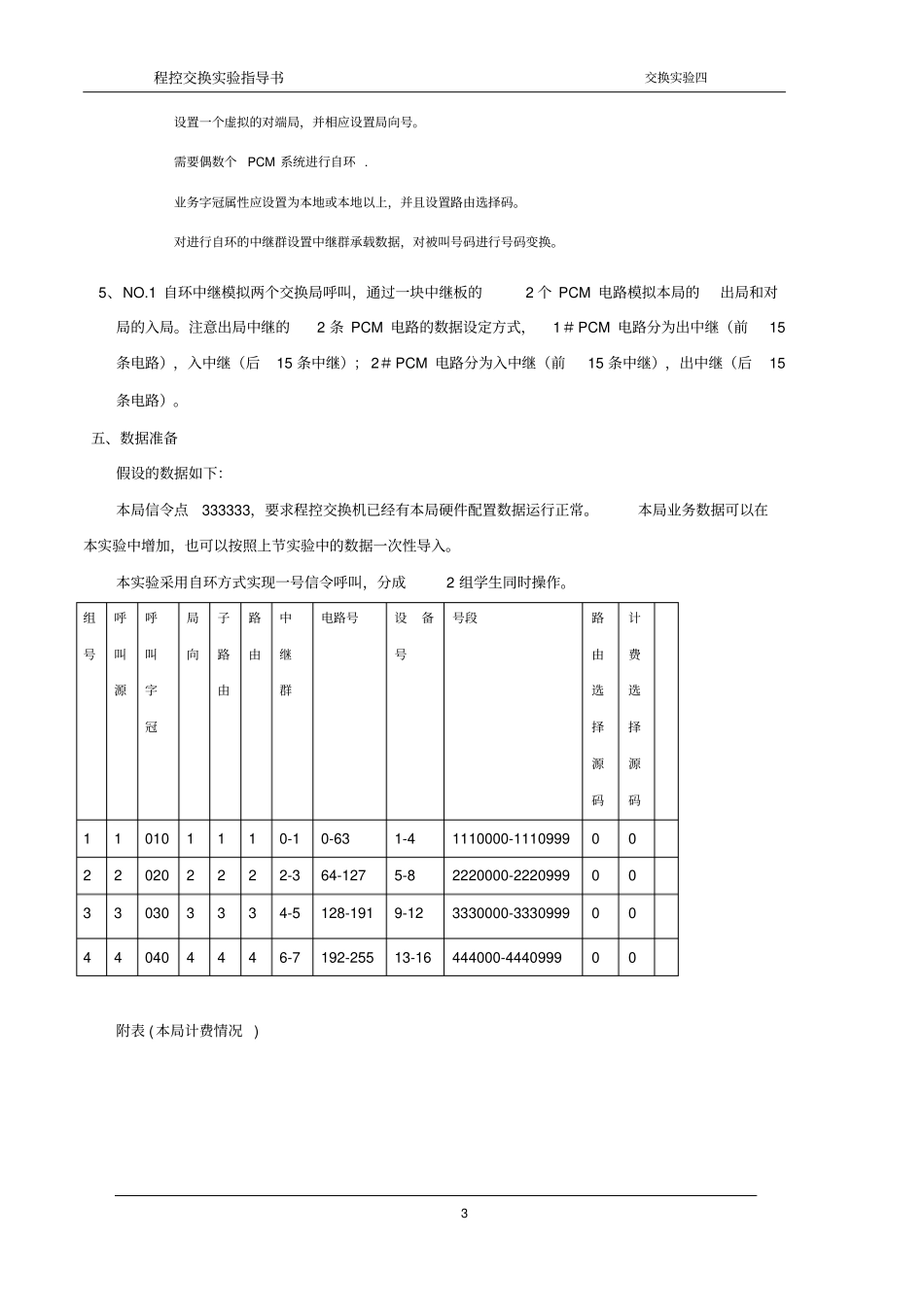

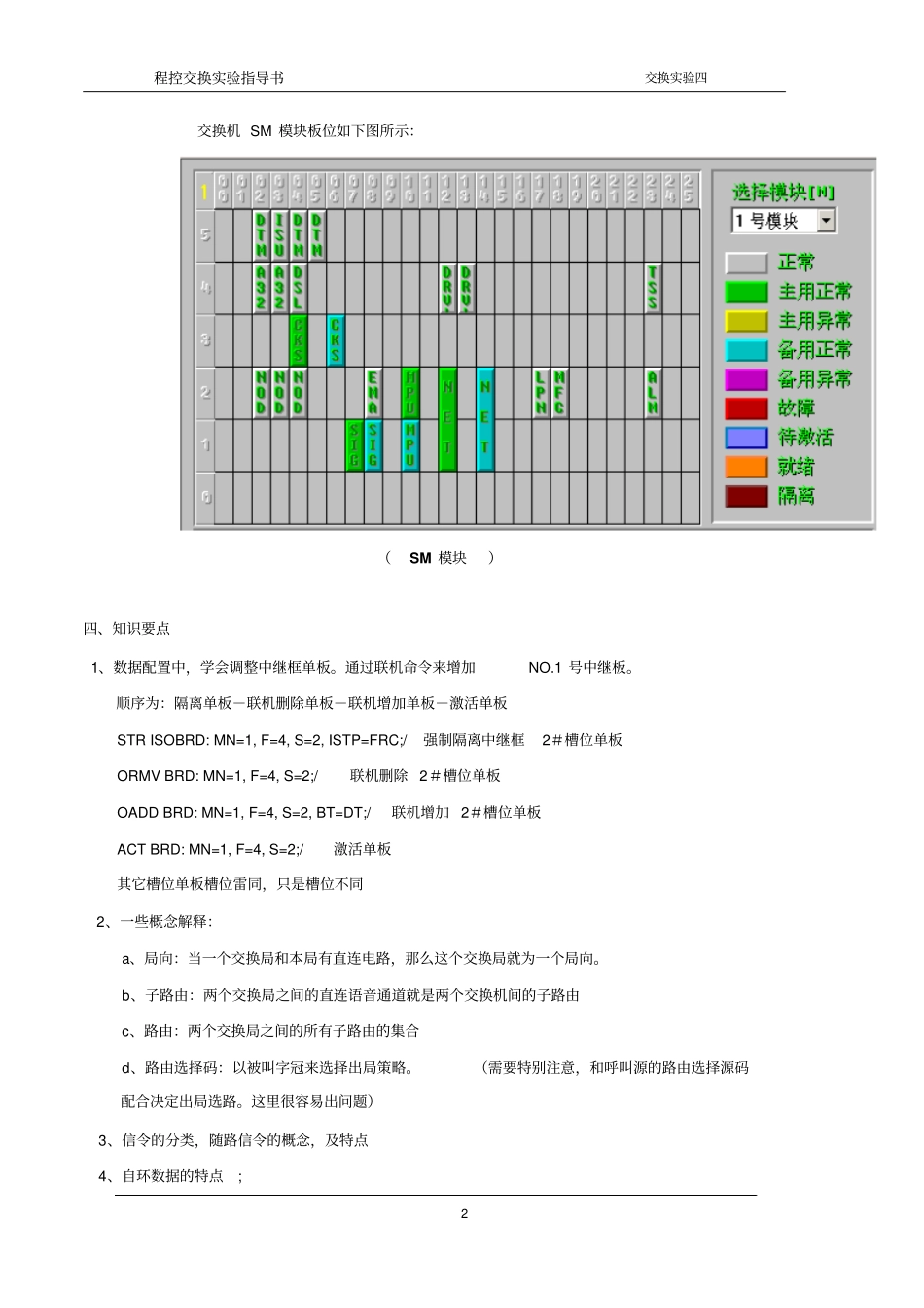

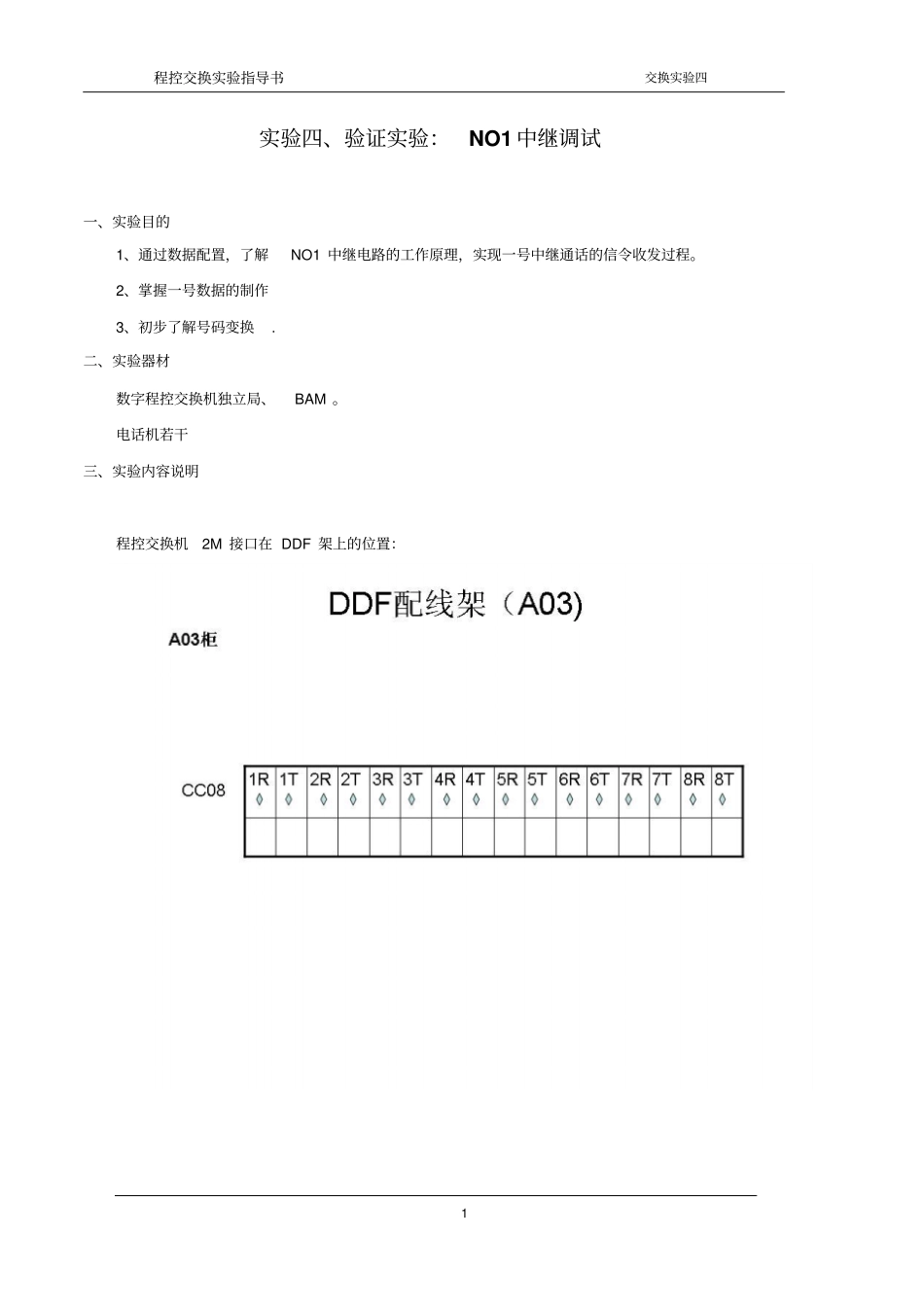

程控交换实验指导书交换实验四1实验四、验证实验：NO1中继调试一、实验目的1、通过数据配置，了解NO1中继电路的工作原理，实现一号中继通话的信令收发过程。2、掌握一号数据的制作3、初步了解号码变换.二、实验器材数字程控交换机独立局、BAM。电话机若干三、实验内容说明程控交换机2M接口在DDF架上的位置：程控交换实验指导书交换实验四2交换机SM模块板位如下图所示：（SM模块）四、知识要点1、数据配置中，学会调整中继框单板。通过联机命令来增加NO.1号中继板。顺序为：隔离单板－联机删除单板－联机增加单板－激活单板STRISOBRD:MN=1,F=4,S=2,ISTP=FRC;/强制隔离中继框2＃槽位单板ORMVBRD:MN=1,F=4,S=2;/联机删除2＃槽位单板OADDBRD:MN=1,F=4,S=2,BT=DT;/联机增加2＃槽位单板ACTBRD:MN=1,F=4,S=2;/激活单板其它槽位单板槽位雷同，只是槽位不同2、一些概念解释：a、局向：当一个交换局和本局有直连电路，那么这个交换局就为一个局向。b、子路由：两个交换局之间的直连语音通道就是两个交换机间的子路由c、路由：两个交换局之间的所有子路由的集合d、路由选择码：以被叫字冠来选择出局策略。（需要特别注意，和呼叫源的路由选择源码配合决定出局选路。这里很容易出问题）3、信令的分类，随路信令的概念，及特点4、自环数据的特点;程控交换实验指导书交换实验四3设置一个虚拟的对端局，并相应设置局向号。需要偶数个PCM系统进行自环.业务字冠属性应设置为本地或本地以上，并且设置路由选择码。对进行自环的中继群设置中继群承载数据，对被叫号码进行号码变换。5、NO.1自环中继模拟两个交换局呼叫，通过一块中继板的2个PCM电路模拟本局的出局和对局的入局。注意出局中继的2条PCM电路的数据设定方式，1＃PCM电路分为出中继（前15条电路），入中继（后15条中继）；2＃PCM电路分为入中继（前15条中继），出中继（后15条电路）。五、数据准备假设的数据如下：本局信令点333333，要求程控交换机已经有本局硬件配置数据运行正常。本局业务数据可以在本实验中增加，也可以按照上节实验中的数据一次性导入。本实验采用自环方式实现一号信令呼叫，分成2组学生同时操作。组号呼叫源呼叫字冠局向子路由路由中继群电路号设备号号段路由选择源码计费选择源码110101110-10-631-41110000-111099900220202222-364-1275-82220000-222099900330303334-5128-1919-123330000-333099900440404446-7192-25513-16444000-444099900附表(本局计费情况)程控交换实验指导书交换实验四4索引关系表备注计费情况1为计次表，2为详细话单。组号字冠路由选择码计费选择码1111655350101011222265535020202233336553503030334444655350404044计费选择码计费源码计费情况001102202302402程控交换实验指导书交换实验四51、硬件配置要求：需要3块中继板，板位均调整位DTM板。如果板位不是DTM，可以通过前面知识准备部分的联机命令进行修改。2、中继数据秉承本局用户数据进行制作，呼叫源划分为0-2，每个呼叫源一个单独的长途字冠数据，计费数据和本局用户的计费分开，从10开始。3、通过中继自环数据进行模拟出入局呼叫。六、命令行准备：按照完整的本局，计费数据，用户，中继，列出命令行供参考。数据配置顺序为：用户数据：增加呼叫源――增加计费情况――修改计费制式――增加计费情况索引――增加本局呼叫字冠――增加号段――增加号码中继数据：增加局向――增加子路由――增加路由――增加路由分析――增加一号中继群――增加一号中继电路――增加中继呼叫字冠――增加号码变换――增加中继承载――增加中继承载索引A、用户数据配置1、增加呼叫源ADDCALLSRC:CSC=0,CSCNAME="组1-1",PRDN=3,P=0,RSSC=0;（1组）//CSC=0:呼叫源为0。CSCNAME="组1-1"：呼叫源名为“组1-1”,表示为组1的1号终端，后面同样。PRDN=3：预收号码位数为3位。P=0:号首集为0,RSSC=0;路由选择源码为0。ADDCALLSRC:CSC=1,CSCNAME="组1-2",PRDN=3,P=0,RSSC=0;（2组）路由选择码路由选择源路由号0065535101202303404程控交换实验指导书交换实验四6ADDCALLSRC:CSC=1,CSCNAME="组1-3",PRDN=3,P=0,RSSC=0;（3组）ADDCALLSRC:CSC=1,CSCNAME="组1-4",PRDN=...
