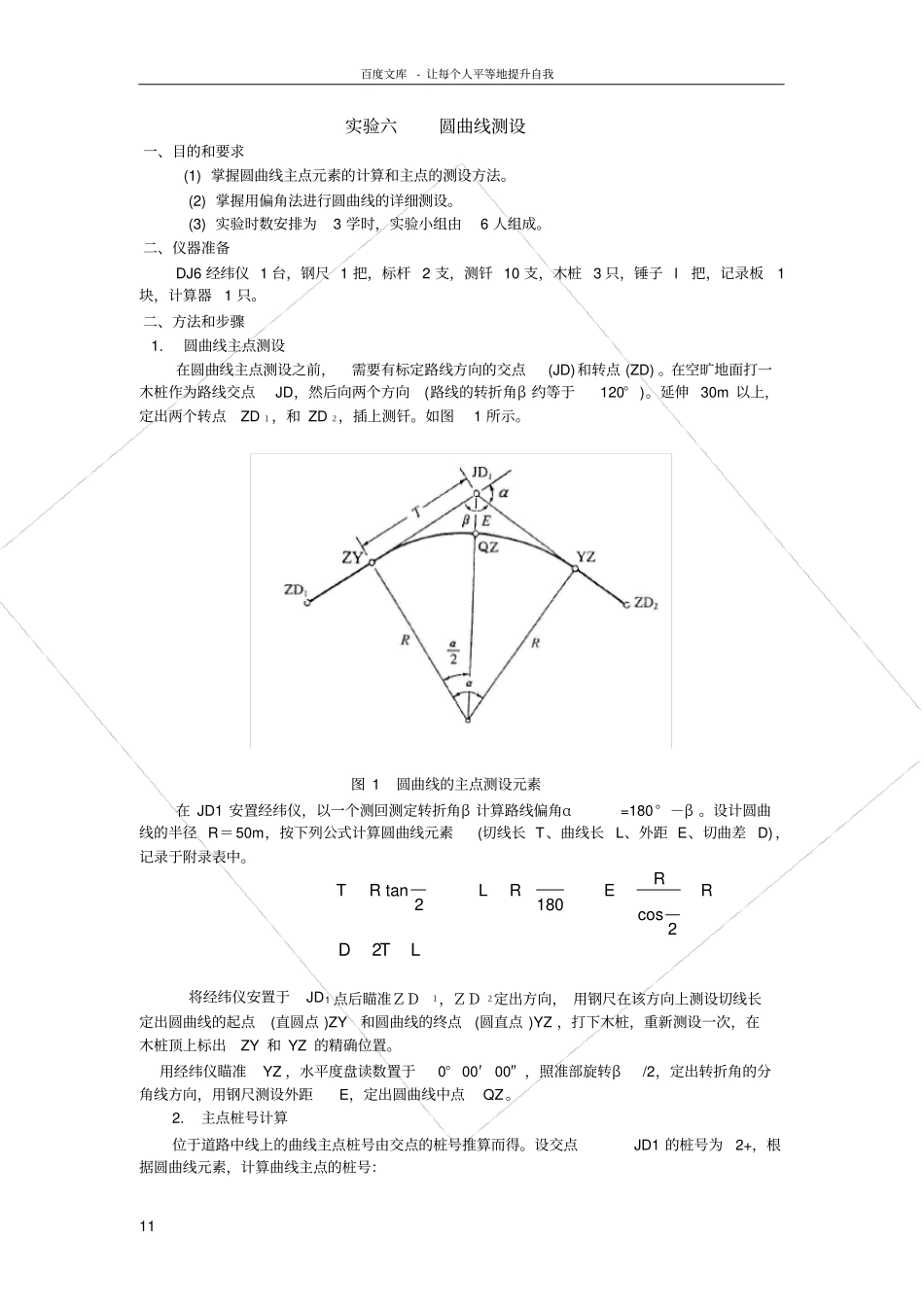

百度文库-让每个人平等地提升自我11实验六圆曲线测设一、目的和要求(1)掌握圆曲线主点元素的计算和主点的测设方法。(2)掌握用偏角法进行圆曲线的详细测设。(3)实验时数安排为3学时，实验小组由6人组成。二、仪器准备DJ6经纬仪1台，钢尺1把，标杆2支，测钎10支，木桩3只，锤子l把，记录板1块，计算器1只。二、方法和步骤1.圆曲线主点测设在圆曲线主点测设之前，需要有标定路线方向的交点(JD)和转点(ZD)。在空旷地面打一木桩作为路线交点JD，然后向两个方向(路线的转折角β约等于120°)。延伸30m以上，定出两个转点ZD１，和ZD２，插上测钎。如图1所示。图1圆曲线的主点测设元素在JD1安置经纬仪，以一个测回测定转折角β计算路线偏角α=180°－β。设计圆曲线的半径R＝50m，按下列公式计算圆曲线元素(切线长T、曲线长L、外距E、切曲差D)，记录于附录表中。将经纬仪安置于JD1点后瞄准ＺＤ１，ＺＤ２定出方向，用钢尺在该方向上测设切线长定出圆曲线的起点(直圆点)ZY和圆曲线的终点(圆直点)YZ，打下木桩，重新测设一次，在木桩顶上标出ZY和YZ的精确位置。用经纬仪瞄准YZ，水平度盘读数置于0°00′00″，照准部旋转β/2，定出转折角的分角线方向，用钢尺测设外距E，定出圆曲线中点QZ。2.主点桩号计算位于道路中线上的曲线主点桩号由交点的桩号推算而得。设交点JD1的桩号为2+，根据圆曲线元素，计算曲线主点的桩号：2tanRT180RLRRE2cosLTD2百度文库-让每个人平等地提升自我22ZY桩号＝JD桩号-TYZ桩号＝QZ桩号+L/2(检核)YZ桩号=JD桩号+T-D3.用偏角法详细测设圆曲线设圆曲线上里程每10m整需要测设里程桩，则为曲线上第一个整10m桩P1与圆曲线起点ZY间的弧长，如图2所示。用偏角法测设园曲线详细位置，按下式计算测设P1点的偏角△1和以后每增加10m弧长的各点的偏角增量△0：180211RlP2，P3，⋯⋯，Pi等西部点的偏角按下式计算：0120132⋯⋯01)1(ii曲线起点至曲线上任一细部点Pi的弦长Ci，按下式计算：iiRCsin2曲线上相邻整桩间的弦长C0按下式计算：00sin2RC曲线上任两点的弧长l与弦长C之差（弦弧差）按下式计算：2324RlCl根据以上这些公式和算得的曲线主点桩号，计算圆曲线偏角法测设数据，记录于表中。图2偏角法详细测设园曲线10,10ll180200Rl百度文库-让每个人平等地提升自我33偏角法详细测设圆曲线的步骤如下：（1）安置经纬仪于ＺＹ点，瞄准JD1，变换水平度盘位置使读数为0°00′00″；（2）顺时针方向转动照准部，使水平度盘读数为△1，从ZY点在经纬仪所指方向上用钢尺测设C1，得到P1的位置，用测钎标出；（3）再顺时针方向转动照准部，使水平度盘读数为△2，从P1点用钢尺测设弦长C0，与经纬仪所指方向相交，得到P2点的位置，也用测钎标出，依此类推，测设出各桩；（4）测设至圆曲线终点YZ可作检核；YZ的偏角应等于α／2，从曲线上最后一点量至YZ应等于其计算的弦长。如果两者不符合，其闭合差不应大于如下规定：半径方向（横向）切线方向（纵向）四、注意事项（1）圆曲线主点测设元素和偏角法测设数据的计算应经两人独立计算，校核无误后方可进行测设。（2）本次实验所占场地较大，仪器工具较多，应及时收拾，防止丢失。（3）小组成员间应密切配合，保证实验顺利完成。五、课内计划学时课内2学时六、上交资料每人上交实验报告一份。10001m01.0
