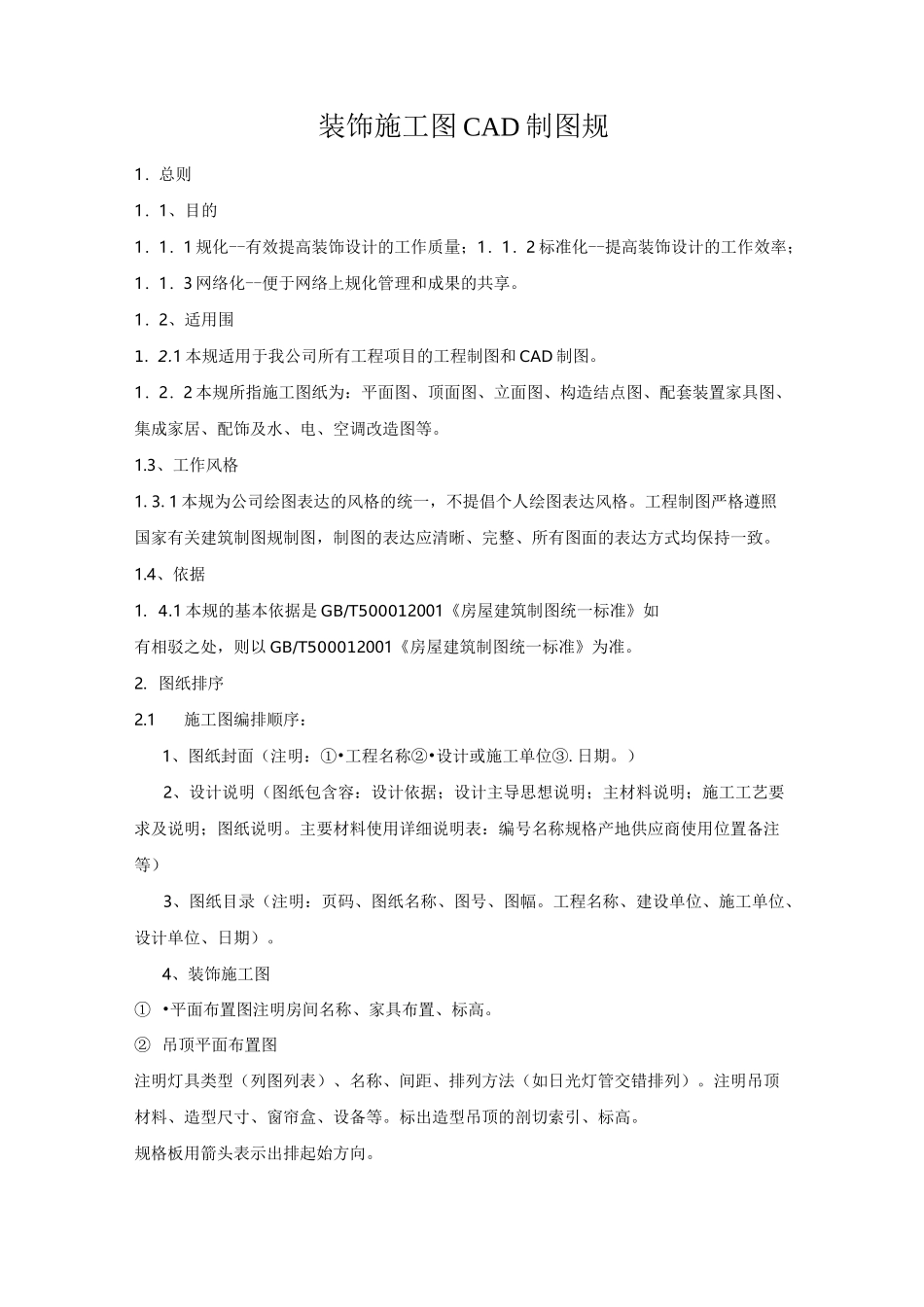

装饰施工图CAD制图规1．总则1．1、目的1．1．1规化--有效提高装饰设计的工作质量；1．1．2标准化--提高装饰设计的工作效率；1．1．3网络化--便于网络上规化管理和成果的共享。1．2、适用围1.2.1本规适用于我公司所有工程项目的工程制图和CAD制图。1．2．2本规所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。1.3、工作风格1.3.1本规为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。1.4、依据1.4.1本规的基本依据是GB/T500012001《房屋建筑制图统一标准》如有相驳之处，则以GB/T500012001《房屋建筑制图统一标准》为准。2.图纸排序2.1施工图编排顺序：1、图纸封面（注明：①•工程名称②•设计或施工单位③.日期。）2、设计说明（图纸包含容：设计依据；设计主导思想说明；主材料说明；施工工艺要求及说明；图纸说明。主要材料使用详细说明表：编号名称规格产地供应商使用位置备注等）3、图纸目录（注明：页码、图纸名称、图号、图幅。工程名称、建设单位、施工单位、设计单位、日期）。4、装饰施工图①•平面布置图注明房间名称、家具布置、标高。②吊顶平面布置图注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。注明吊顶材料、造型尺寸、窗帘盒、设备等。标出造型吊顶的剖切索引、标高。规格板用箭头表示出排起始方向。③•（平面）门（窗）墙体定位图（无家具、标高等）注明门窗的尺寸、型号（Mxay、Cxay）。x-尺寸编号、y-门窗代号用图案填充将新砌墙体与原有墙体区分开。将同类型不同型号墙体编号区分，并列图列表。将门窗洞尺寸列入此图。④•固定家具、地面材料及索引图注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面号⑤•平面机电示意图注明插座位置、室电气设备名称、型号、位置。注明壁灯及墙面造型灯带位置。⑥.吊顶灯具连线图示意灯具的控制线路。⑦•平面需要放大的部分标注详细尺寸及材料及代号、设备名称。⑧•立面图标注详细尺寸（*画出原有墙体及吊顶的剖面）。所有材料标明代号及名称，并用不同的填充表示。所有需详图的节点引出索引。尽可能的增加图库的种类和数量。标出一些设备及物品的名称。⑨•立面详图需要剖切的墙体需要详图。不同的材料用不同的方法填充表示。画出家具的剖切详图及节点详图。⑩.吊顶剖面图（画出吊筋、龙骨）尽可能的将节点画细致。标出标高、材料、详细尺寸。5、给水平面改造施工图，排水平面改造施工图给排水改造设计说明；总图；平面图；详图；给水消防排水雨水系统图6、电气改造施工图电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图大型工程应按强电弱电火灾报警及其智能系统分别设置目录3．字体3．1图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx（西文花体）、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx（西文单线体）、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。3.2汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shxo3.3文字标注均为黑体，图名标注文字高度为：绘图比例X5,所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例X2,图名标注下划线分别为0.4mm粗实线与0.07mm细实线。说明文字一般应位于图面右侧。4.图式4.1图纸幅面：图纸图幅以A3图纸为主。4．2图纸尺寸规格（表2）图纸种类图纸宽度（mm）图纸高度（mm）备注：A01189841A1841594A2594420A3420297A4297210主要用于目录、变更、修改等4．3特殊需要可采用按长边1/8模数加长尺寸（按房屋建筑制图统一标准）。4.4一个专业所用的图纸，不宜多于两种幅面（目录及表格所用A4...
