电梯井顶板高支模VIP免费

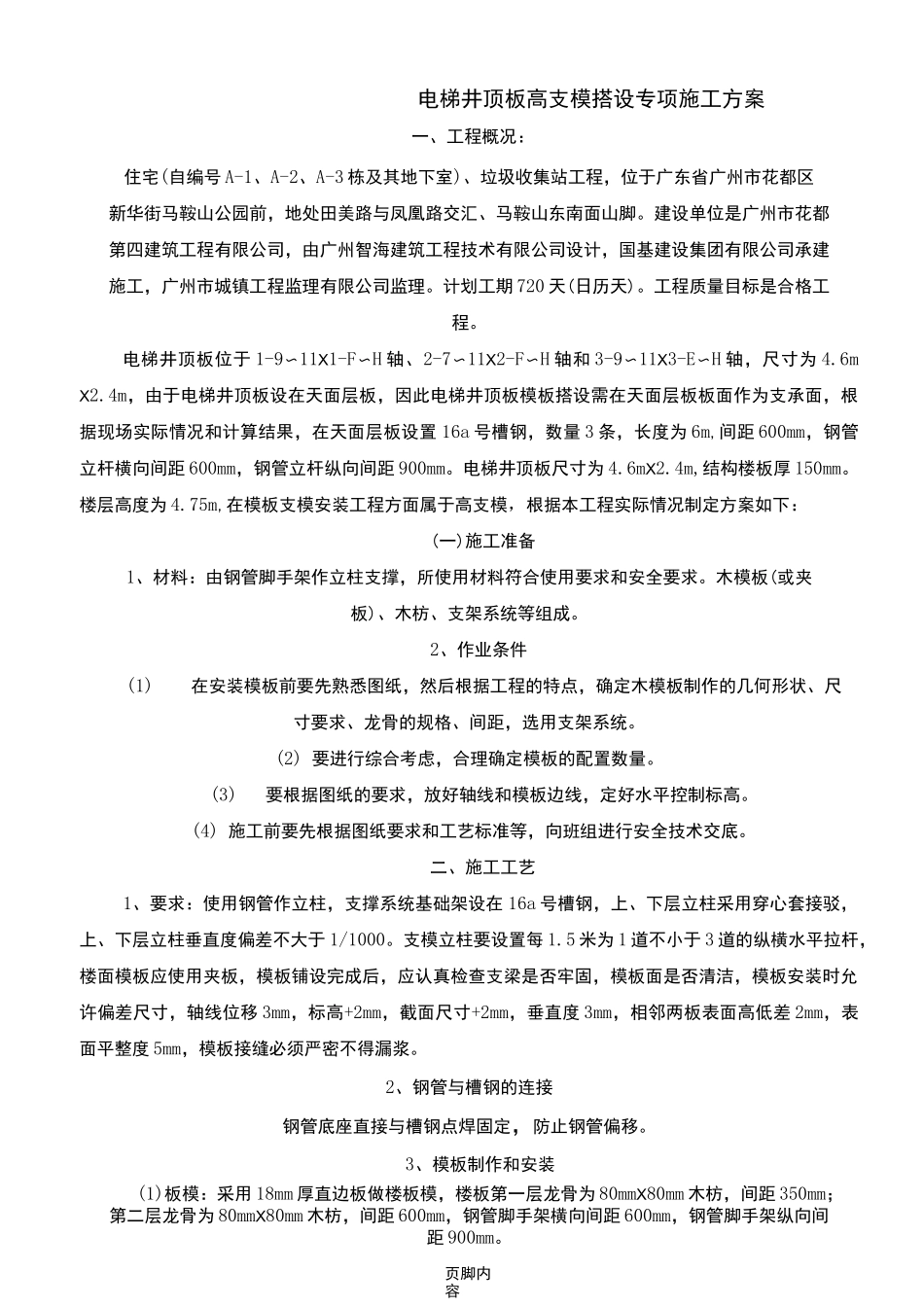

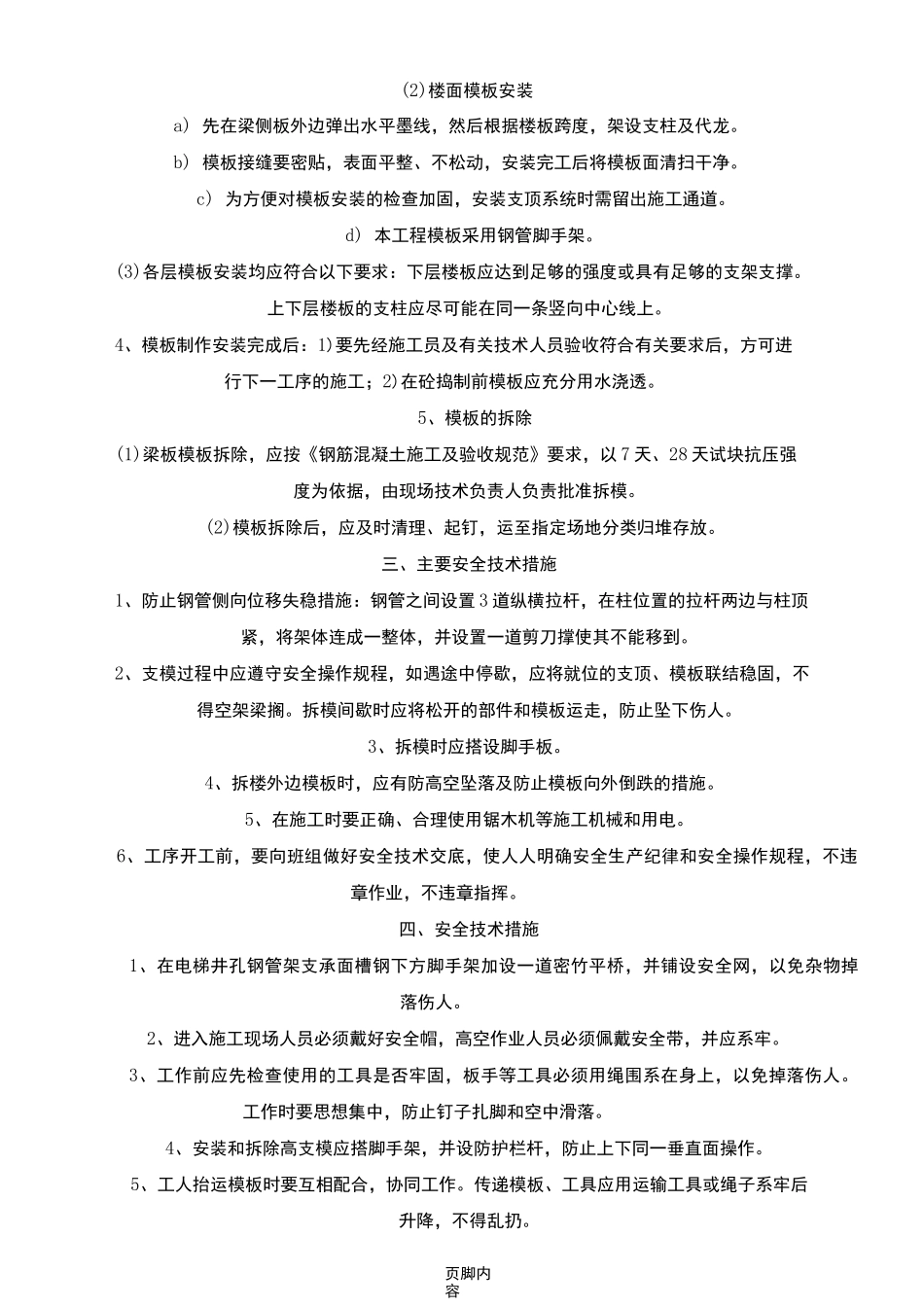

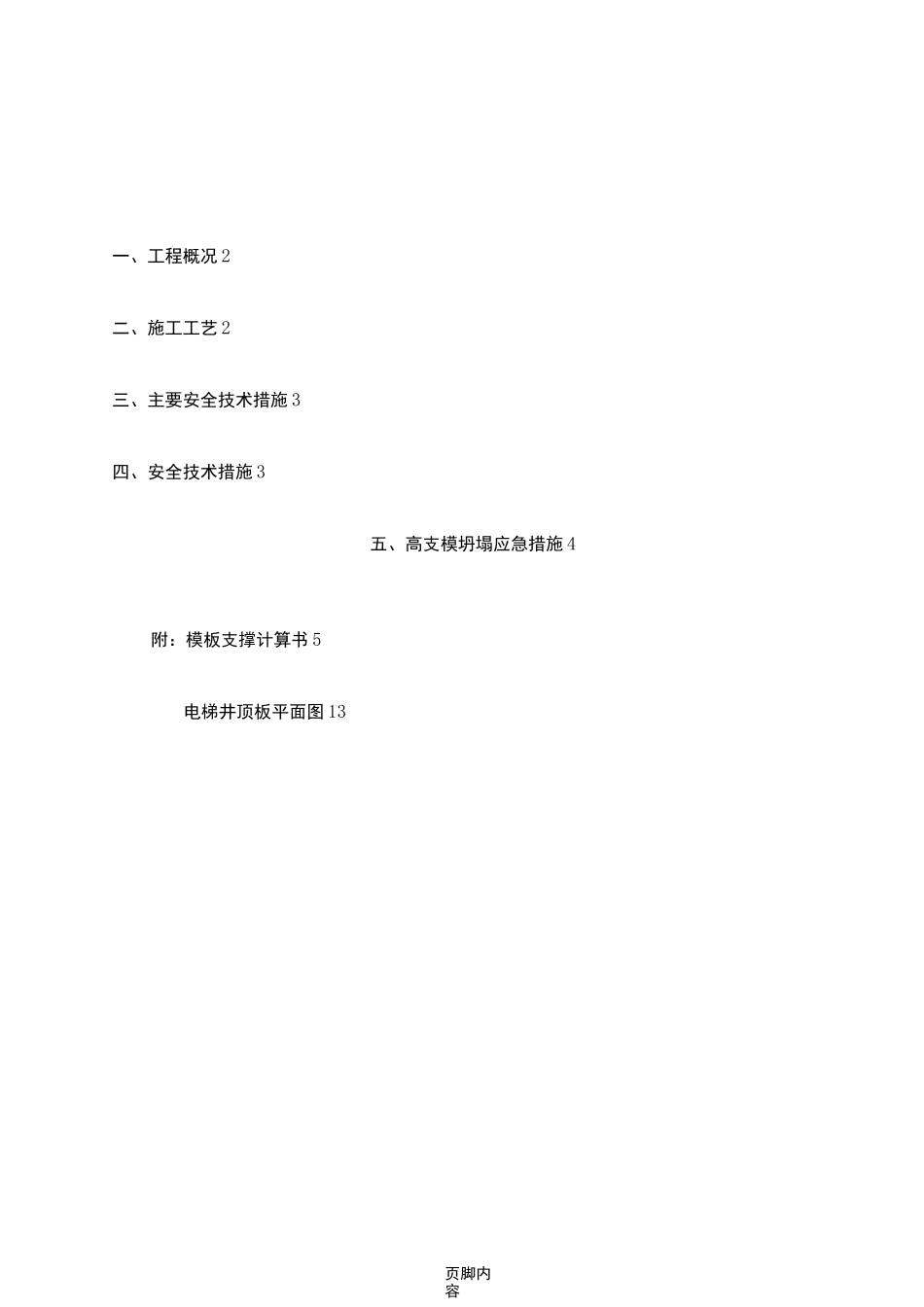

页脚内容一、工程概况2二、施工工艺2三、主要安全技术措施3四、安全技术措施3五、高支模坍塌应急措施4附：模板支撑计算书5电梯井顶板平面图13页脚内容电梯井顶板高支模搭设专项施工方案一、工程概况：住宅(自编号A-1、A-2、A-3栋及其地下室)、垃圾收集站工程，位于广东省广州市花都区新华街马鞍山公园前，地处田美路与凤凰路交汇、马鞍山东南面山脚。建设单位是广州市花都第四建筑工程有限公司，由广州智海建筑工程技术有限公司设计，国基建设集团有限公司承建施工，广州市城镇工程监理有限公司监理。计划工期720天(日历天)。工程质量目标是合格工程。电梯井顶板位于1-9〜11X1-F〜H轴、2-7〜11X2-F〜H轴和3-9〜11X3-E〜H轴，尺寸为4.6mX2.4m，由于电梯井顶板设在天面层板，因此电梯井顶板模板搭设需在天面层板板面作为支承面，根据现场实际情况和计算结果，在天面层板设置16a号槽钢，数量3条，长度为6m,间距600mm，钢管立杆横向间距600mm，钢管立杆纵向间距900mm。电梯井顶板尺寸为4.6mX2.4m,结构楼板厚150mm。楼层高度为4.75m,在模板支模安装工程方面属于高支模，根据本工程实际情况制定方案如下：(一)施工准备1、材料：由钢管脚手架作立柱支撑，所使用材料符合使用要求和安全要求。木模板(或夹板)、木枋、支架系统等组成。2、作业条件(1)在安装模板前要先熟悉图纸，然后根据工程的特点，确定木模板制作的几何形状、尺寸要求、龙骨的规格、间距，选用支架系统。(2)要进行综合考虑，合理确定模板的配置数量。(3)要根据图纸的要求，放好轴线和模板边线，定好水平控制标高。(4)施工前要先根据图纸要求和工艺标准等，向班组进行安全技术交底。二、施工工艺1、要求：使用钢管作立柱，支撑系统基础架设在16a号槽钢，上、下层立柱采用穿心套接驳，上、下层立柱垂直度偏差不大于1/1000。支模立柱要设置每1.5米为1道不小于3道的纵横水平拉杆，楼面模板应使用夹板，模板铺设完成后，应认真检查支梁是否牢固，模板面是否清洁，模板安装时允许偏差尺寸，轴线位移3mm，标高+2mm，截面尺寸+2mm，垂直度3mm，相邻两板表面高低差2mm，表面平整度5mm，模板接缝必须严密不得漏浆。2、钢管与槽钢的连接钢管底座直接与槽钢点焊固定，防止钢管偏移。3、模板制作和安装(1)板模：采用18mm厚直边板做楼板模，楼板第一层龙骨为80mmX80mm木枋，间距350mm；第二层龙骨为80mmX80mm木枋，间距600mm，钢管脚手架横向间距600mm，钢管脚手架纵向间距900mm。页脚内容(2)楼面模板安装a)先在梁侧板外边弹出水平墨线，然后根据楼板跨度，架设支柱及代龙。b)模板接缝要密贴，表面平整、不松动，安装完工后将模板面清扫干净。c)为方便对模板安装的检查加固，安装支顶系统时需留出施工通道。d)本工程模板采用钢管脚手架。(3)各层模板安装均应符合以下要求：下层楼板应达到足够的强度或具有足够的支架支撑。上下层楼板的支柱应尽可能在同一条竖向中心线上。4、模板制作安装完成后：1)要先经施工员及有关技术人员验收符合有关要求后，方可进行下一工序的施工；2)在砼捣制前模板应充分用水浇透。5、模板的拆除(1)梁板模板拆除，应按《钢筋混凝土施工及验收规范》要求，以7天、28天试块抗压强度为依据，由现场技术负责人负责批准拆模。(2)模板拆除后，应及时清理、起钉，运至指定场地分类归堆存放。三、主要安全技术措施1、防止钢管侧向位移失稳措施：钢管之间设置3道纵横拉杆，在柱位置的拉杆两边与柱顶紧，将架体连成一整体，并设置一道剪刀撑使其不能移到。2、支模过程中应遵守安全操作规程，如遇途中停歇，应将就位的支顶、模板联结稳固，不得空架梁搁。拆模间歇时应将松开的部件和模板运走，防止坠下伤人。3、拆模时应搭设脚手板。4、拆楼外边模板时，应有防高空坠落及防止模板向外倒跌的措施。5、在施工时要正确、合理使用锯木机等施工机械和用电。6、工序开工前，要向班组做好安全技术交底，使人人明确安全生产纪律和安全操作规程，不违章作业，不违章指挥。四、安全技术措施1、在电梯井孔钢管架支承面槽钢下方脚手架加设一道密竹平桥，并铺设安全网，以免杂物掉落伤人。2、进入施工现场人员必须戴好安全帽，高空作业人...
