临边洞口电梯井方案

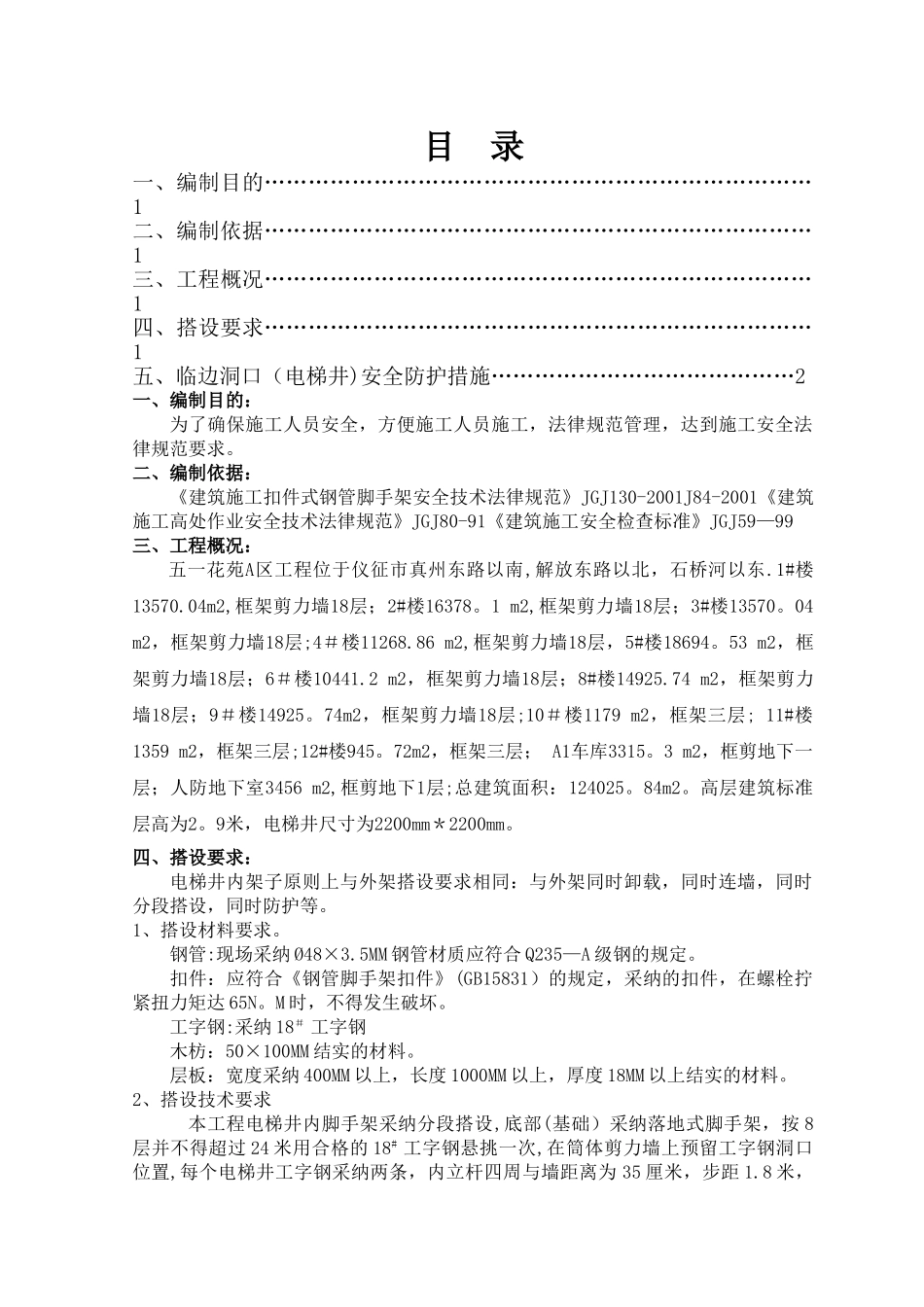

目 录一、编制目的…………………………………………………………………1二、编制依据…………………………………………………………………1三、工程概况…………………………………………………………………1四、搭设要求…………………………………………………………………1五、临边洞口（电梯井)安全防护措施……………………………………2一、编制目的：为了确保施工人员安全，方便施工人员施工，法律规范管理，达到施工安全法律规范要求。二、编制依据：《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001J84-2001《建筑施工高处作业安全技术法律规范》JGJ80-91《建筑施工安全检查标准》JGJ59—99三、工程概况：五一花苑A区工程位于仪征市真州东路以南,解放东路以北，石桥河以东.1#楼13570.04m2,框架剪力墙18层；2#楼16378。1 m2,框架剪力墙18层；3#楼13570。04 m2，框架剪力墙18层;4＃楼11268.86 m2,框架剪力墙18层，5#楼18694。53 m2，框架剪力墙18层；6＃楼10441.2 m2，框架剪力墙18层；8#楼14925.74 m2，框架剪力墙18层；9＃楼14925。74m2，框架剪力墙18层;10＃楼1179 m2，框架三层; 11#楼1359 m2，框架三层;12#楼945。72m2，框架三层； A1车库3315。3 m2，框剪地下一层；人防地下室3456 m2,框剪地下1层;总建筑面积：124025。84m2。高层建筑标准层高为2。9米，电梯井尺寸为2200mm＊2200mm。四、搭设要求：电梯井内架子原则上与外架搭设要求相同：与外架同时卸载，同时连墙，同时分段搭设，同时防护等。1、搭设材料要求。钢管:现场采纳 Ø48×3.5MM 钢管材质应符合 Q235—A 级钢的规定。扣件：应符合《钢管脚手架扣件》(GB15831）的规定，采纳的扣件，在螺栓拧紧扭力矩达 65N。M 时，不得发生破坏。工字钢:采纳 18＃ 工字钢木枋：50×100MM 结实的材料。层板：宽度采纳 400MM 以上，长度 1000MM 以上，厚度 18MM 以上结实的材料。2、搭设技术要求本工程电梯井内脚手架采纳分段搭设,底部(基础）采纳落地式脚手架，按 8层并不得超过 24 米用合格的 18# 工字钢悬挑一次,在筒体剪力墙上预留工字钢洞口位置,每个电梯井工字钢采纳两条，内立杆四周与墙距离为 35 厘米，步距 1.8 米，纵横距不大于 1.6 米，否则，应根据实际情况结合法律规范增加立杆缩小间距。电梯井内架子每 3。6 米用可调座结合钢管扣件(扣结到架体）对顶一次，呈水平“十”字布置，要求顶紧，使架体稳固，不摇晃，此做法相当...
