六米高支模板方案

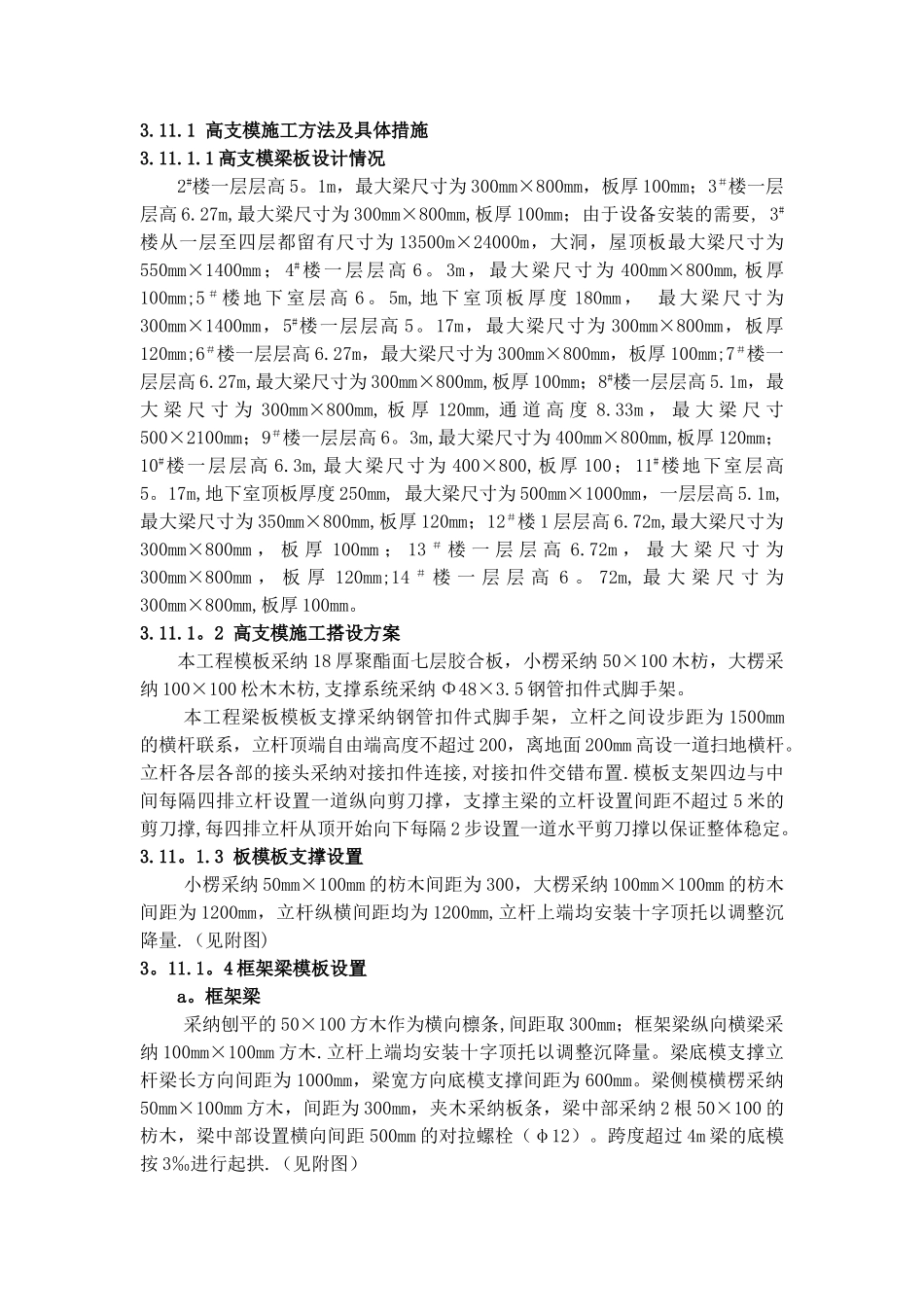

3.11.1 高支模施工方法及具体措施3.11.1.1 高支模梁板设计情况2#楼一层层高 5。1m，最大梁尺寸为 300mm×800mm，板厚 100mm；3＃楼一层层高 6.27m,最大梁尺寸为 300mm×800mm,板厚 100mm；由于设备安装的需要, 3#楼从一层至四层都留有尺寸为 13500m×24000m，大洞，屋顶板最大梁尺寸为550mm×1400mm；4#楼一层层高 6。3m，最大梁尺寸为 400mm×800mm,板厚100mm;5 ＃ 楼 地 下 室 层 高 6 。 5m, 地 下 室 顶 板 厚 度 180mm ， 最 大 梁 尺 寸 为300mm×1400mm，5#楼一层层高 5。17m，最大梁尺寸为 300mm×800mm，板厚120mm;6＃楼一层层高 6.27m，最大梁尺寸为 300mm×800mm，板厚 100mm;7＃楼一层层高 6.27m,最大梁尺寸为 300mm×800mm,板厚 100mm；8#楼一层层高 5.1m，最大 梁 尺 寸 为 300mm×800mm, 板 厚 120mm, 通 道 高 度 8.33m ， 最 大 梁 尺 寸500×2100mm；9＃楼一层层高 6。3m,最大梁尺寸为 400mm×800mm,板厚 120mm；10#楼一层层高 6.3m,最大梁尺寸为 400×800,板厚 100；11#楼地下室层高5。17m,地下室顶板厚度 250mm, 最大梁尺寸为 500mm×1000mm，一层层高 5.1m,最大梁尺寸为 350mm×800mm,板厚 120mm；12＃楼 1 层层高 6.72m,最大梁尺寸为300mm×800mm ， 板 厚 100mm ； 13 ＃ 楼 一 层 层 高 6.72m ， 最 大 梁 尺 寸 为300mm×800mm ， 板 厚 120mm;14 ＃ 楼 一 层 层 高 6 。 72m, 最 大 梁 尺 寸 为300mm×800mm,板厚 100mm。3.11.1。2 高支模施工搭设方案本工程模板采纳 18 厚聚酯面七层胶合板，小楞采纳 50×100 木枋，大楞采纳 100×100 松木木枋,支撑系统采纳 Φ48×3.5 钢管扣件式脚手架。本工程梁板模板支撑采纳钢管扣件式脚手架，立杆之间设步距为 1500mm的横杆联系，立杆顶端自由端高度不超过 200，离地面 200mm 高设一道扫地横杆。立杆各层各部的接头采纳对接扣件连接,对接扣件交错布置.模板支架四边与中间每隔四排立杆设置一道纵向剪刀撑，支撑主梁的立杆设置间距不超过 5 米的剪刀撑,每四排立杆从顶开始向下每隔 2 步设置一道水平剪刀撑以保证整体稳定。3.11。1.3 板模板支撑设置小楞采纳 50mm×100mm 的枋木间距为 300，大楞采纳 100mm×100mm 的枋木间距为 1200mm，立杆纵横间距均为 1200mm,立杆上端均安装十字顶托以调整沉降量.（见附图)3。11.1。4 框...
