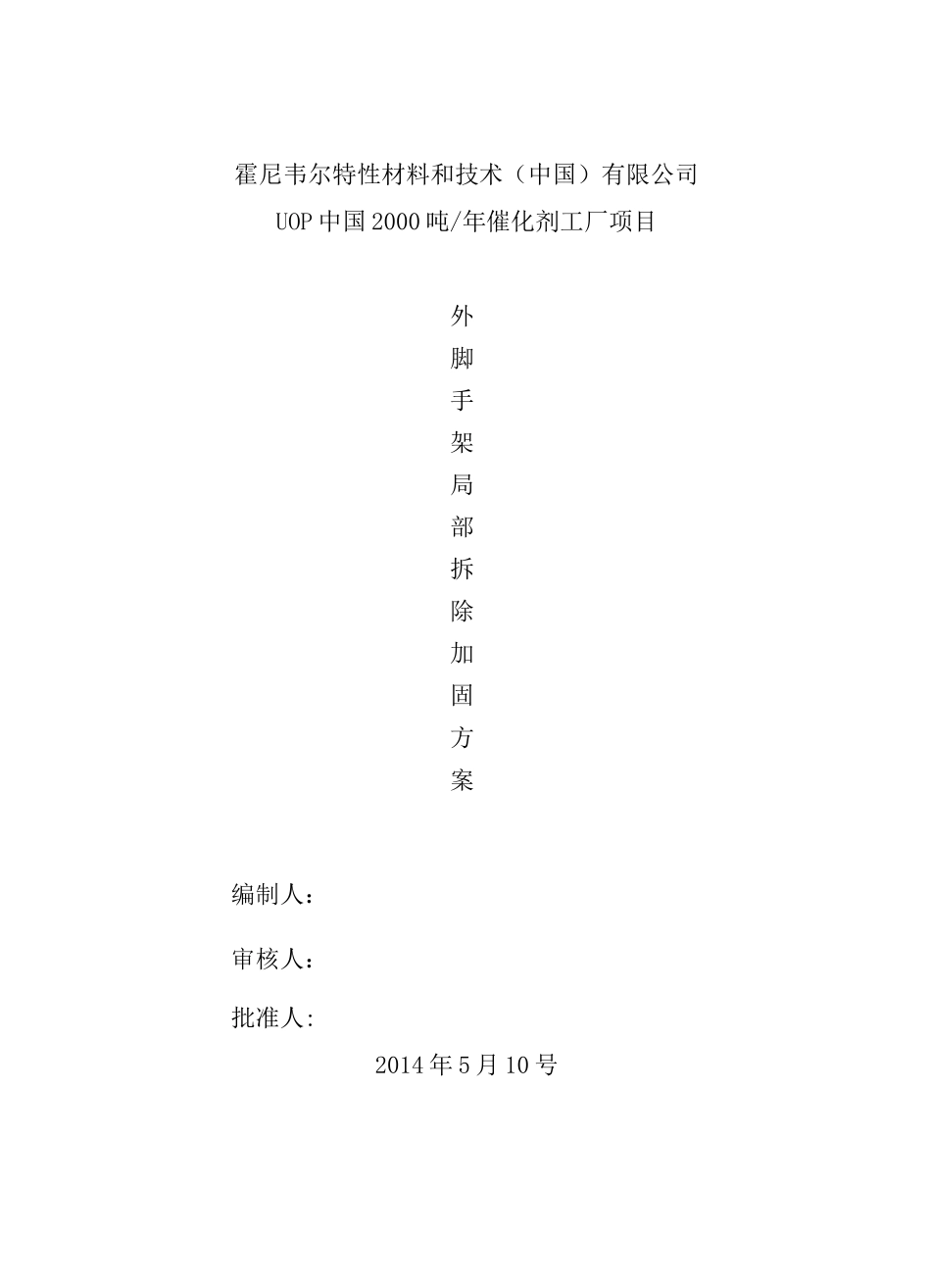

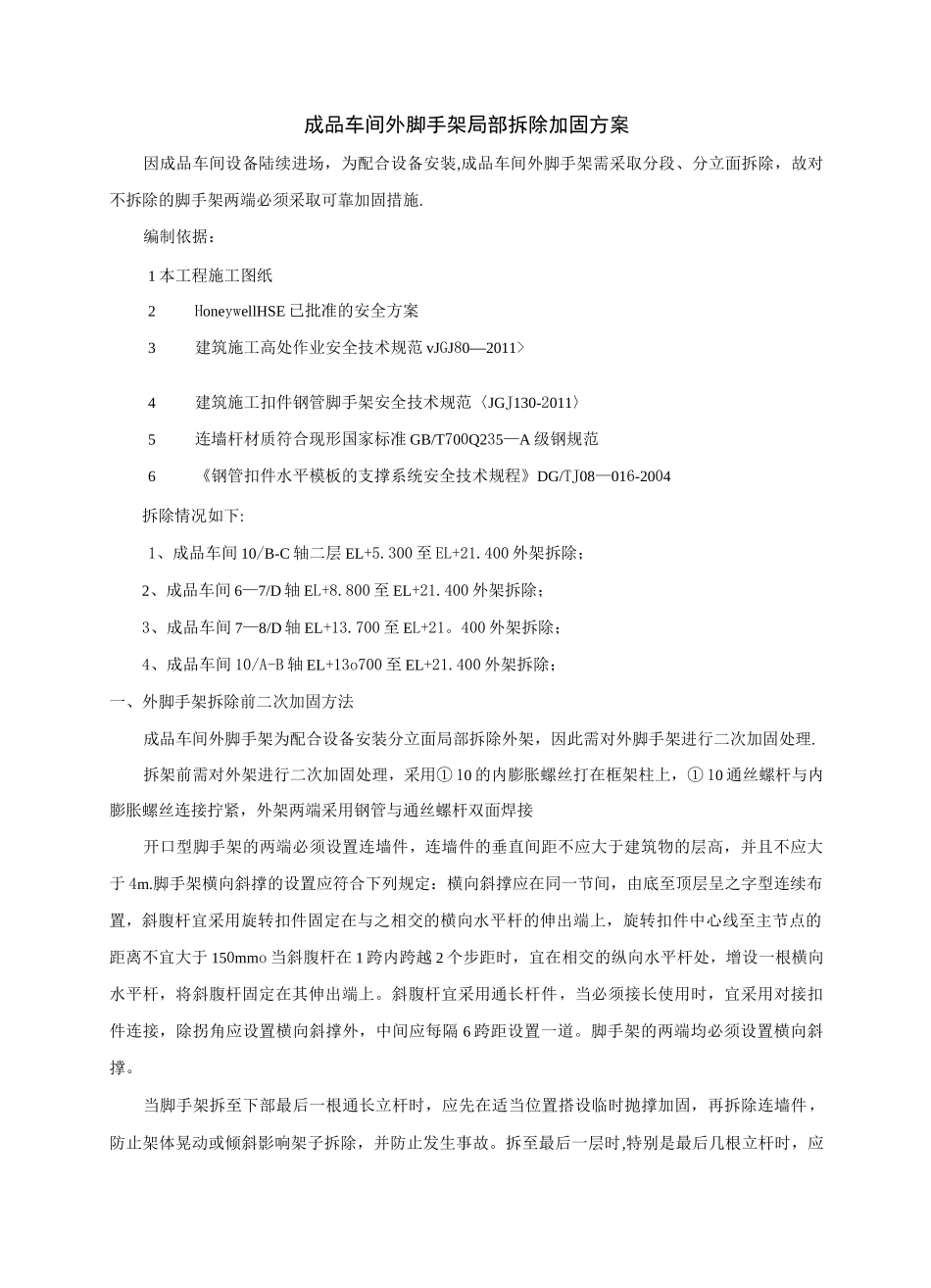

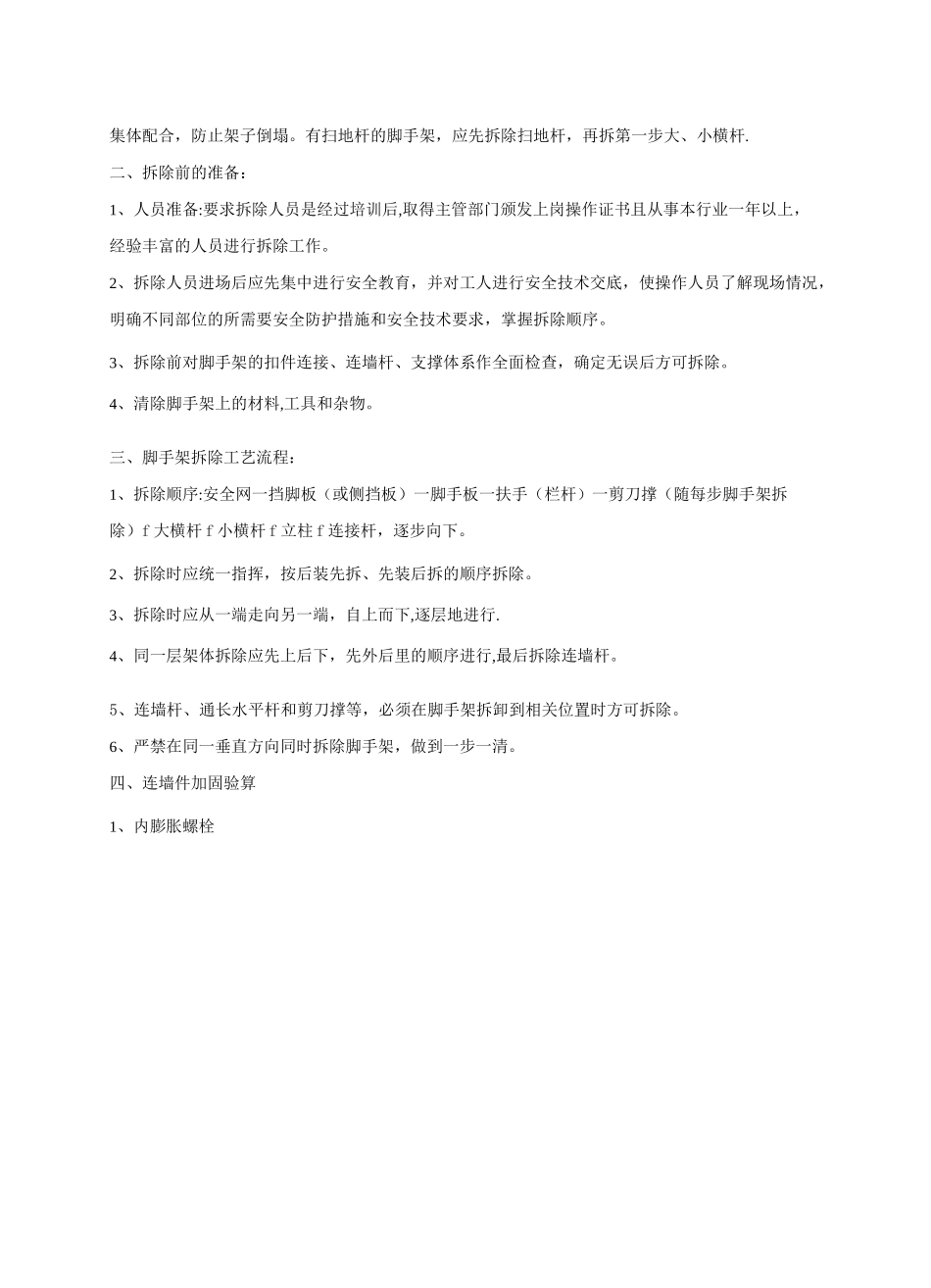

霍尼韦尔特性材料和技术（中国）有限公司UOP中国2000吨/年催化剂工厂项目外脚手架局部拆除加固方案编制人：审核人：批准人:2014年5月10号成品车间外脚手架局部拆除加固方案因成品车间设备陆续进场，为配合设备安装,成品车间外脚手架需采取分段、分立面拆除，故对不拆除的脚手架两端必须采取可靠加固措施.编制依据：1本工程施工图纸2HoneywellHSE已批准的安全方案3建筑施工高处作业安全技术规范vJGJ80—2011>4建筑施工扣件钢管脚手架安全技术规范〈JGJ130-2011〉5连墙杆材质符合现形国家标准GB/T700Q235—A级钢规范6《钢管扣件水平模板的支撑系统安全技术规程》DG/TJ08—016-2004拆除情况如下:1、成品车间10/B-C轴二层EL+5.300至EL+21.400外架拆除；2、成品车间6—7/D轴EL+8.800至EL+21.400外架拆除；3、成品车间7—8/D轴EL+13.700至EL+21。400外架拆除；4、成品车间10/A-B轴EL+13o700至EL+21.400外架拆除；一、外脚手架拆除前二次加固方法成品车间外脚手架为配合设备安装分立面局部拆除外架，因此需对外脚手架进行二次加固处理.拆架前需对外架进行二次加固处理，采用①10的内膨胀螺丝打在框架柱上，①10通丝螺杆与内膨胀螺丝连接拧紧，外架两端采用钢管与通丝螺杆双面焊接开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建筑物的层高，并且不应大于4m.脚手架横向斜撑的设置应符合下列规定：横向斜撑应在同一节间，由底至顶层呈之字型连续布置，斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mmo当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。斜腹杆宜采用通长杆件，当必须接长使用时，宜采用对接扣件连接，除拐角应设置横向斜撑外，中间应每隔6跨距设置一道。脚手架的两端均必须设置横向斜撑。当脚手架拆至下部最后一根通长立杆时，应先在适当位置搭设临时抛撑加固，再拆除连墙件，防止架体晃动或倾斜影响架子拆除，并防止发生事故。拆至最后一层时,特别是最后几根立杆时，应集体配合，防止架子倒塌。有扫地杆的脚手架，应先拆除扫地杆，再拆第一步大、小横杆.二、拆除前的准备：1、人员准备:要求拆除人员是经过培训后,取得主管部门颁发上岗操作证书且从事本行业一年以上，经验丰富的人员进行拆除工作。2、拆除人员进场后应先集中进行安全教育，并对工人进行安全技术交底，使操作人员了解现场情况，明确不同部位的所需要安全防护措施和安全技术要求，掌握拆除顺序。3、拆除前对脚手架的扣件连接、连墙杆、支撑体系作全面检查，确定无误后方可拆除。4、清除脚手架上的材料,工具和杂物。三、脚手架拆除工艺流程：1、拆除顺序:安全网一挡脚板（或侧挡板）一脚手板一扶手（栏杆）一剪刀撑（随每步脚手架拆除）f大横杆f小横杆f立柱f连接杆，逐步向下。2、拆除时应统一指挥，按后装先拆、先装后拆的顺序拆除。3、拆除时应从一端走向另一端，自上而下,逐层地进行.4、同一层架体拆除应先上后下，先外后里的顺序进行,最后拆除连墙杆。5、连墙杆、通长水平杆和剪刀撑等，必须在脚手架拆卸到相关位置时方可拆除。6、严禁在同一垂直方向同时拆除脚手架，做到一步一清。四、连墙件加固验算1、内膨胀螺栓连墙件示意图Niw=1-4x®kxLxH=1-4x0-265x3。6x3.6=4.808kN长细比九=l0/i=600/16=37°5，查《规范》表A.0。6得，申=0.896(N[w+N0)/(申Ac)=(4o808+3)x103/(0.896x398)=21.895N/mm2<0.85x[f]=0.85x205N/mm2=174。25N/mm2满足要求！螺栓粘结力锚固强度计算螺栓锚固深度：h>(Nw+N°)/(nd[Tb])=(4。808+3)x103/(3.14x10x1。5)=165.691mmo=(Nlw+N。)/(nxd2/4)=(4.808+3)x103/(3。14x102/4)=99.415N/mm2<£=210N/mm2满足要求!混凝土局部承压计算如下混凝土的局部挤压强度设计值：fc=0.95fcccc(N[w+N0)<(b2—nd2/4)fccfc为混凝土轴心抗压强度设计值2、通丝螺杆与钢管焊接N=1.4gkxLxH=1.4x0°265x3。6x3.6=4。808kNlwk长细比九=1/i=600/16=37。5,查《规范》表A。0.6得,申=0.8960(N[w+N0)/(申Ac)=(4.808+3)x103/(0。896x398)=21。895N/mm2<0.85x[f]=0.85x205N/mm2=174。25N/...
