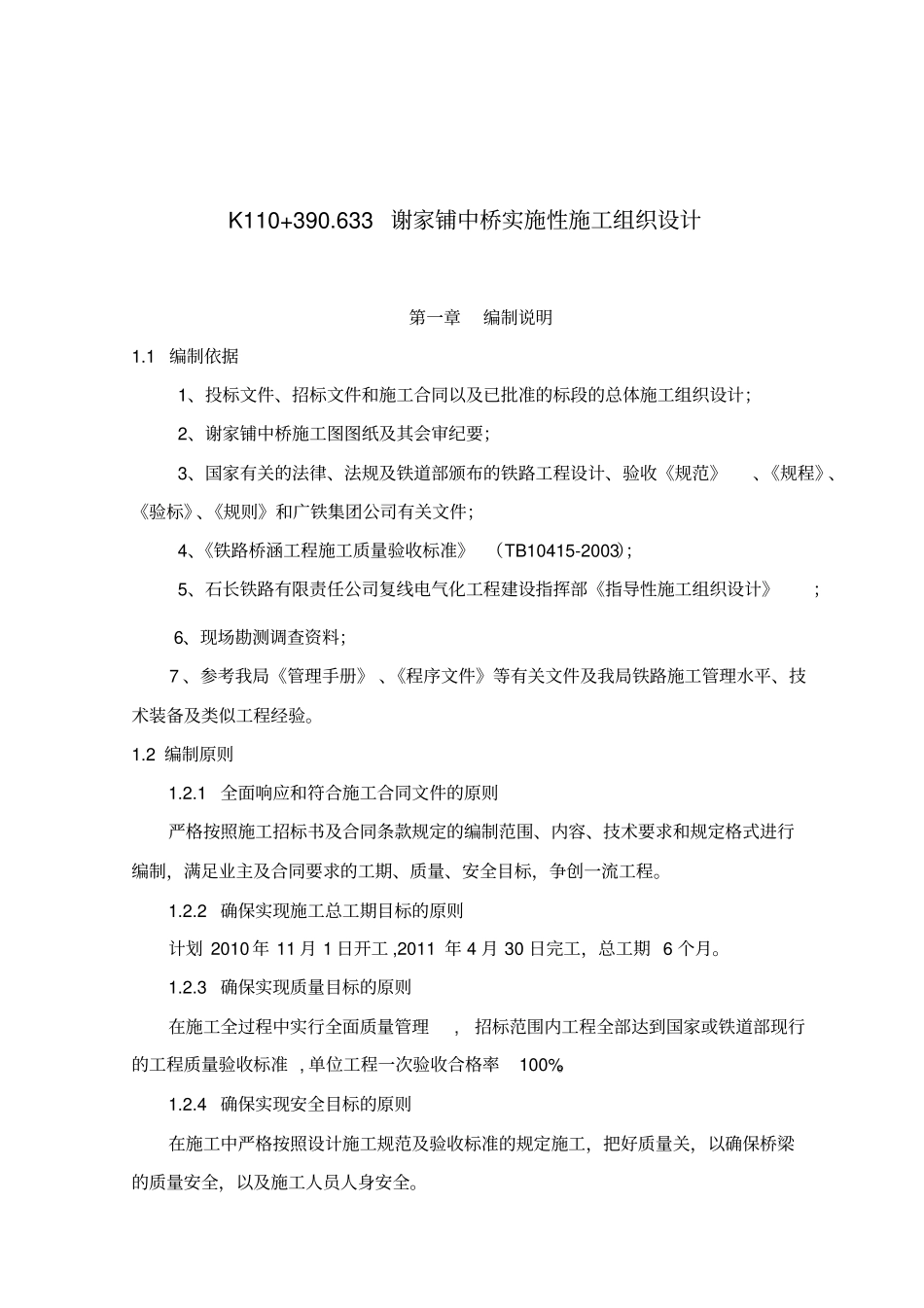

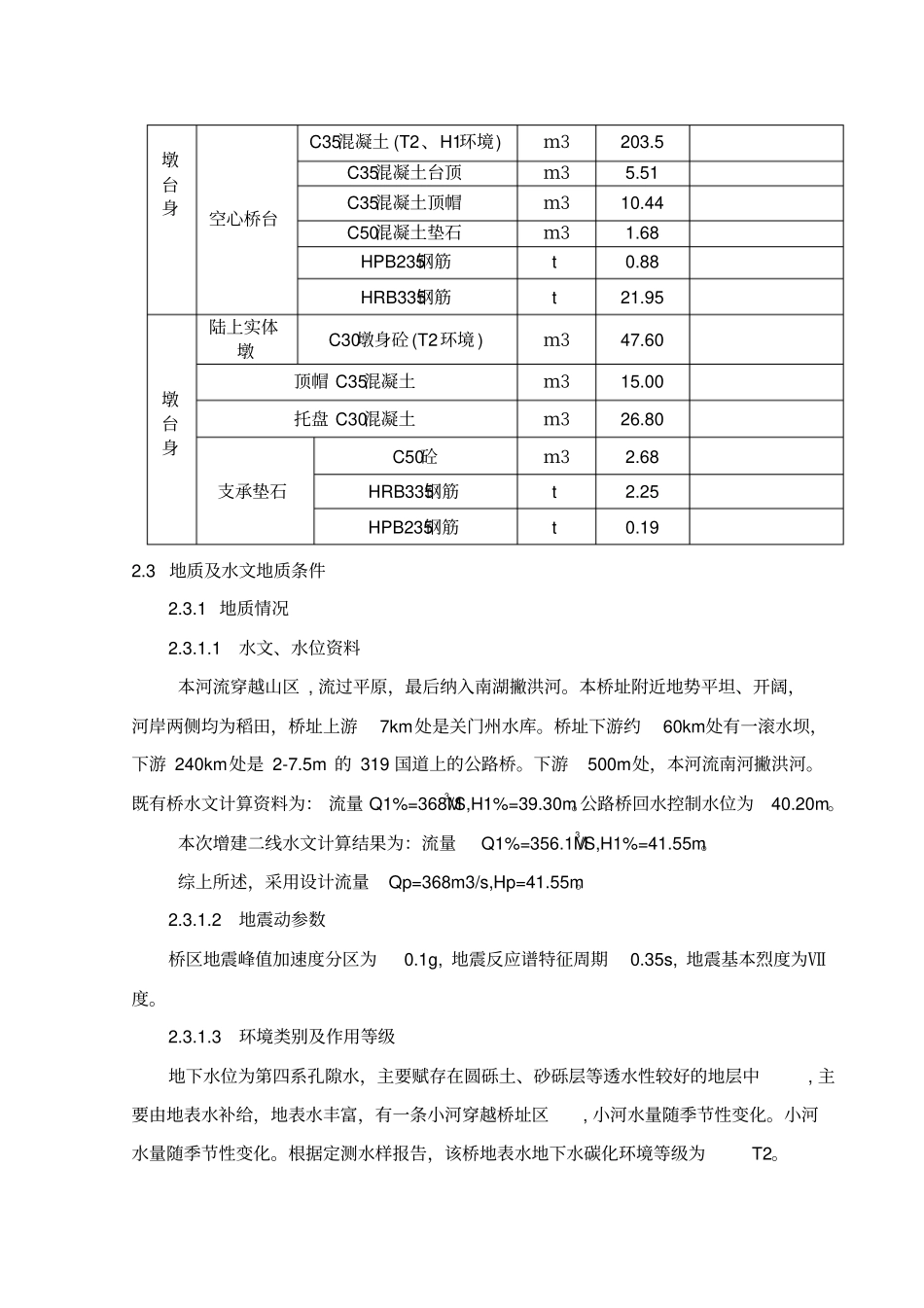

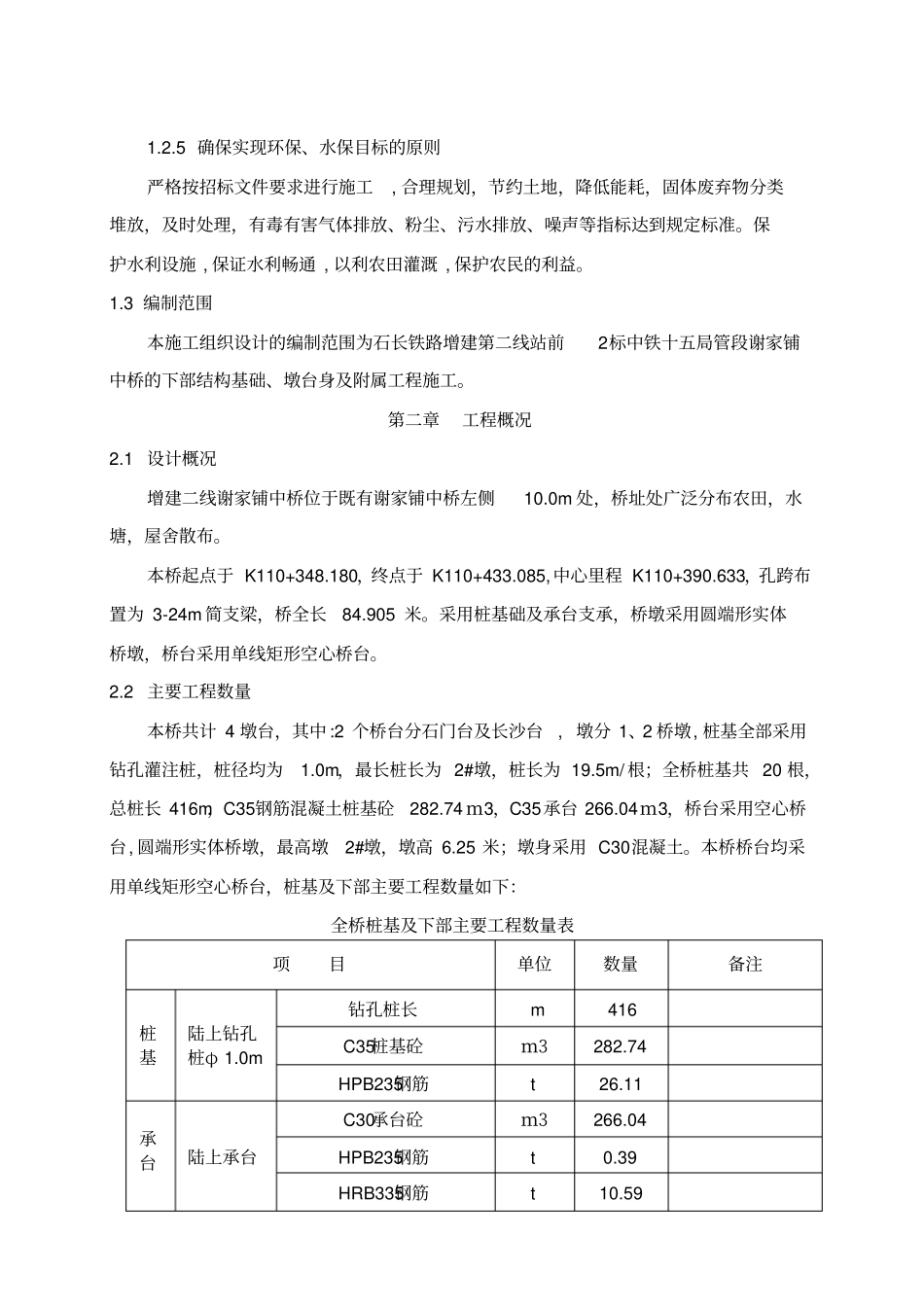

K110+390.633谢家铺中桥实施性施工组织设计第一章编制说明1.1编制依据1、投标文件、招标文件和施工合同以及已批准的标段的总体施工组织设计；2、谢家铺中桥施工图图纸及其会审纪要；3、国家有关的法律、法规及铁道部颁布的铁路工程设计、验收《规范》、《规程》、《验标》、《规则》和广铁集团公司有关文件；4、《铁路桥涵工程施工质量验收标准》（TB10415-2003）；5、石长铁路有限责任公司复线电气化工程建设指挥部《指导性施工组织设计》；6、现场勘测调查资料；7、参考我局《管理手册》、《程序文件》等有关文件及我局铁路施工管理水平、技术装备及类似工程经验。1.2编制原则1.2.1全面响应和符合施工合同文件的原则严格按照施工招标书及合同条款规定的编制范围、内容、技术要求和规定格式进行编制，满足业主及合同要求的工期、质量、安全目标，争创一流工程。1.2.2确保实现施工总工期目标的原则计划2010年11月1日开工,2011年4月30日完工，总工期6个月。1.2.3确保实现质量目标的原则在施工全过程中实行全面质量管理,招标范围内工程全部达到国家或铁道部现行的工程质量验收标准,单位工程一次验收合格率100%。1.2.4确保实现安全目标的原则在施工中严格按照设计施工规范及验收标准的规定施工，把好质量关，以确保桥梁的质量安全，以及施工人员人身安全。1.2.5确保实现环保、水保目标的原则严格按招标文件要求进行施工,合理规划，节约土地，降低能耗，固体废弃物分类堆放，及时处理，有毒有害气体排放、粉尘、污水排放、噪声等指标达到规定标准。保护水利设施,保证水利畅通,以利农田灌溉,保护农民的利益。1.3编制范围本施工组织设计的编制范围为石长铁路增建第二线站前2标中铁十五局管段谢家铺中桥的下部结构基础、墩台身及附属工程施工。第二章工程概况2.1设计概况增建二线谢家铺中桥位于既有谢家铺中桥左侧10.0m处，桥址处广泛分布农田，水塘，屋舍散布。本桥起点于K110+348.180，终点于K110+433.085,中心里程K110+390.633，孔跨布置为3-24m简支梁，桥全长84.905米。采用桩基础及承台支承，桥墩采用圆端形实体桥墩，桥台采用单线矩形空心桥台。2.2主要工程数量本桥共计4墩台，其中:2个桥台分石门台及长沙台,墩分1、2桥墩,桩基全部采用钻孔灌注桩，桩径均为1.0m，最长桩长为2#墩，桩长为19.5m/根；全桥桩基共20根，总桩长416m，C35钢筋混凝土桩基砼282.74ｍ3，C35承台266.04ｍ3，桥台采用空心桥台,圆端形实体桥墩，最高墩2#墩，墩高6.25米；墩身采用C30混凝土。本桥桥台均采用单线矩形空心桥台，桩基及下部主要工程数量如下：全桥桩基及下部主要工程数量表项目单位数量备注桩基陆上钻孔桩φ1.0m钻孔桩长m416C35桩基砼ｍ3282.74HPB235钢筋t26.11承台陆上承台C30承台砼ｍ3266.04HPB235钢筋t0.39HRB335钢筋t10.59墩台身空心桥台C35混凝土(T2、H1环境)ｍ3203.5C35混凝土台顶ｍ35.51C35混凝土顶帽ｍ310.44C50混凝土垫石ｍ31.68HPB235钢筋t0.88HRB335钢筋t21.95墩台身陆上实体墩C30墩身砼(T2环境)ｍ347.60顶帽C35混凝土ｍ315.00托盘C30混凝土ｍ326.80支承垫石C50砼ｍ32.68HRB335钢筋t2.25HPB235钢筋t0.192.3地质及水文地质条件2.3.1地质情况2.3.1.1水文、水位资料本河流穿越山区,流过平原，最后纳入南湖撇洪河。本桥址附近地势平坦、开阔，河岸两侧均为稻田，桥址上游7km处是关门州水库。桥址下游约60km处有一滚水坝，下游240km处是2-7.5m的319国道上的公路桥。下游500m处，本河流南河撇洪河。既有桥水文计算资料为：流量Q1%=368M3/S,H1%=39.30m。公路桥回水控制水位为40.20m。本次增建二线水文计算结果为：流量Q1%=356.1M3/S,H1%=41.55m。综上所述，采用设计流量Qp=368m3/s,Hp=41.55m。2.3.1.2地震动参数桥区地震峰值加速度分区为0.1g,地震反应谱特征周期0.35s,地震基本烈度为Ⅶ度。2.3.1.3环境类别及作用等级地下水位为第四系孔隙水，主要赋存在圆砾土、砂砾层等透水性较好的地层中,主要由地表水补给，地表水丰富，有一条小河穿越桥址区,小河水量随季节性变化。小河水量随季节性变化。根据定测水样报告，该桥地表水地下水碳化环境等级为T2。2.4主要技术指标铁路等级：Ⅰ级正线数目：单线...
