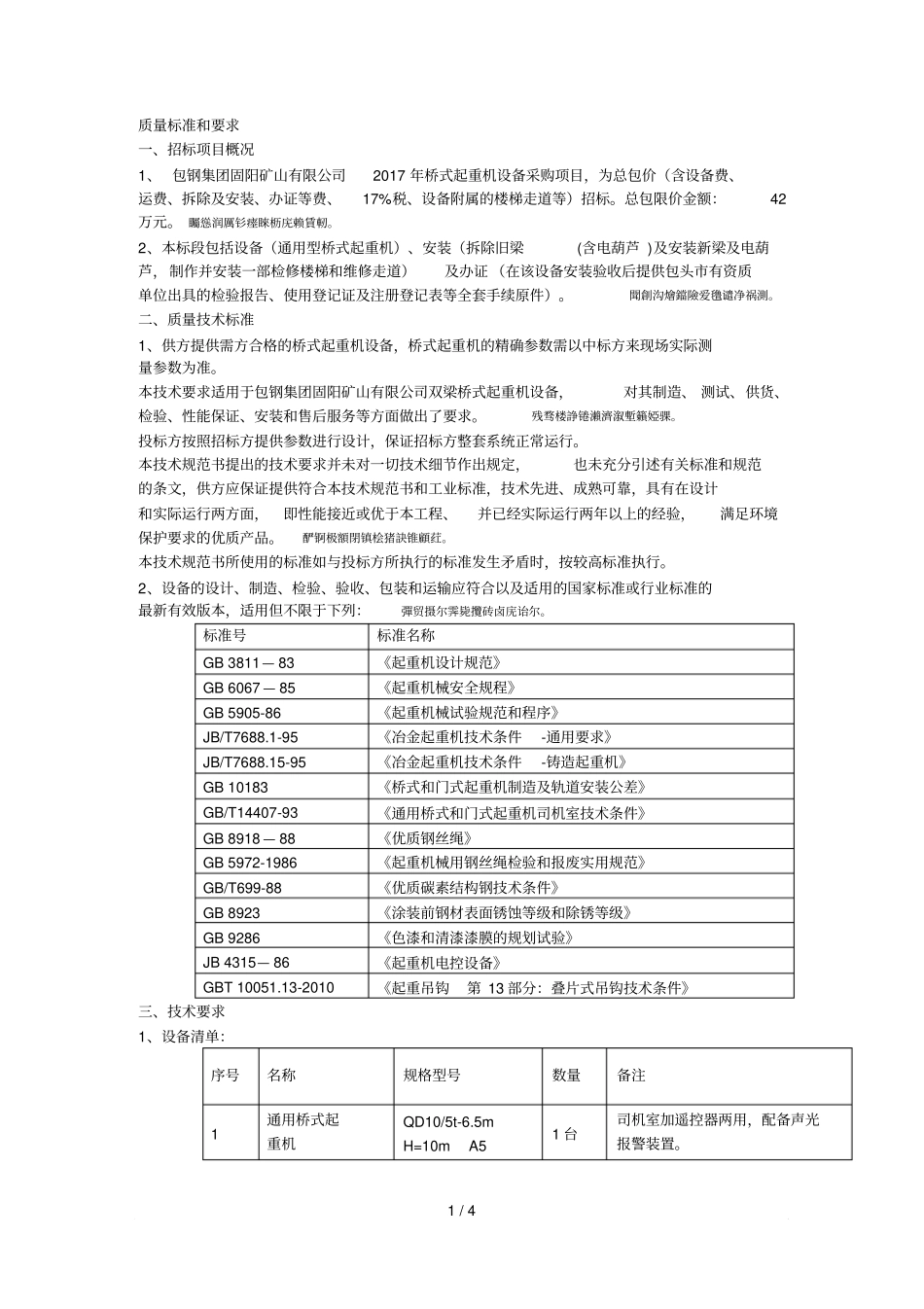

1/4质量标准和要求一、招标项目概况1、包钢集团固阳矿山有限公司2017年桥式起重机设备采购项目，为总包价（含设备费、运费、拆除及安装、办证等费、17%税、设备附属的楼梯走道等）招标。总包限价金额：42万元。矚慫润厲钐瘗睞枥庑赖賃軔。2、本标段包括设备（通用型桥式起重机）、安装（拆除旧梁(含电葫芦)及安装新梁及电葫芦，制作并安装一部检修楼梯和维修走道）及办证（在该设备安装验收后提供包头市有资质单位出具的检验报告、使用登记证及注册登记表等全套手续原件）。聞創沟燴鐺險爱氇谴净祸測。二、质量技术标准1、供方提供需方合格的桥式起重机设备，桥式起重机的精确参数需以中标方来现场实际测量参数为准。本技术要求适用于包钢集团固阳矿山有限公司双梁桥式起重机设备，对其制造、测试、供货、检验、性能保证、安装和售后服务等方面做出了要求。残骛楼諍锩瀨濟溆塹籟婭骒。投标方按照招标方提供参数进行设计，保证招标方整套系统正常运行。本技术规范书提出的技术要求并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应保证提供符合本技术规范书和工业标准，技术先进、成熟可靠，具有在设计和实际运行两方面，即性能接近或优于本工程、并已经实际运行两年以上的经验，满足环境保护要求的优质产品。酽锕极額閉镇桧猪訣锥顧荭。本技术规范书所使用的标准如与投标方所执行的标准发生矛盾时，按较高标准执行。2、设备的设计、制造、检验、验收、包装和运输应符合以及适用的国家标准或行业标准的最新有效版本，适用但不限于下列：彈贸摄尔霁毙攬砖卤庑诒尔。标准号标准名称GB3811—83《起重机设计规范》GB6067—85《起重机械安全规程》GB5905-86《起重机械试验规范和程序》JB/T7688.1-95《冶金起重机技术条件-通用要求》JB/T7688.15-95《冶金起重机技术条件-铸造起重机》GB10183《桥式和门式起重机制造及轨道安装公差》GB/T14407-93《通用桥式和门式起重机司机室技术条件》GB8918—88《优质钢丝绳》GB5972-1986《起重机械用钢丝绳检验和报废实用规范》GB/T699-88《优质碳素结构钢技术条件》GB8923《涂装前钢材表面锈蚀等级和除锈等级》GB9286《色漆和清漆漆膜的规划试验》JB4315—86《起重机电控设备》GBT10051.13-2010《起重吊钩第13部分：叠片式吊钩技术条件》三、技术要求1、设备清单：序号名称规格型号数量备注1通用桥式起重机QD10/5t-6.5mH=10mA51台司机室加遥控器两用，配备声光报警装置。2/4供货服务范围：1）车间长度：24米，包含旧双梁吊车和角钢式滑线的拆除及新的安装，旧吊车及滑线拆除并运到指定地点，新滑线采用单极安全滑触线（武汉德生品牌）三相四线制，配备滑线电源指示灯。由于生产车间环境粉尘大，要求设备配套电机全部采用IP55防护等级，所有电器箱防护等级IP55。整机全部采用ED型制动器。随机备品备件供应：8吨三支链条吊具2米/根，8吨两支链条吊具2米/根。钢丝绳套16吨：2米一根，4米一根。根据车间现场综合情况，制安一部检修楼梯，楼梯尺寸：宽800mm，高15米，中间设两步转向平台，楼梯两边设800高栏杆。厂房15米高处再制安一条维修走道，走道宽1.2米，长40米，两边设1米高护栏。投标方包含现场制作及安装，并含所有材料。招标方提供滑线材料，投标方负责安装10吨电葫芦配套滑线，长度40米。设备一次注油（润滑油品）由投标方负责。质保期：两年。总预算：42万元整本次招标起重设备均为电控成套。2、QD型通用桥式起重机数量：1台；能力：10/5t；跨度：6.5m；起升高度：10m；工作级别：A5；滑线：安全滑触线；主钩起升速度：7.9m/min；副钩起升速度：12.2m/min；大车行走速度：44m/min；小车行走速度：28m/min。3、结构要求主梁为焊接箱型梁结构，满载垂直静挠度≤S/800，满载自振频率≥2Hz。跨中上拱度=（0.9/1000～1.4/1000）S，最大上拱度值控制在跨中S/10的范围内。謀荞抟箧飆鐸怼类蒋薔點鉍。沿主梁方向大车驱动侧布置维修走台，大车滑线侧安装检修吊笼。4、材质要求金属结构主要承载构件如主梁、端梁、小车架等材质均为Q235-B钢，非受力件如走台、栏杆等采用Q235-A钢。厦礴恳蹒骈時盡继價骚卺癩。钢丝绳为6W（19）优质线...
