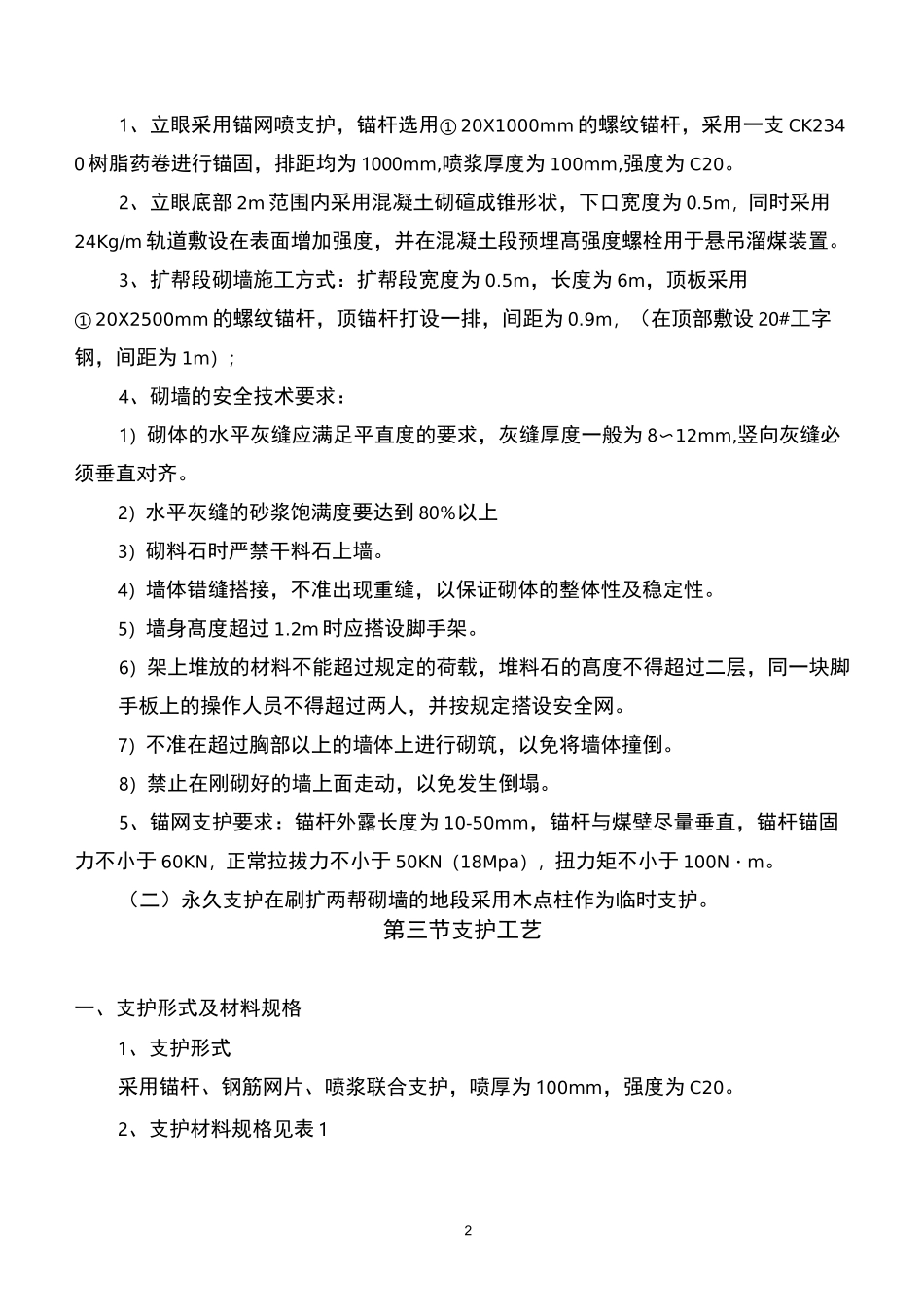

1第一章工程概况一、巷道名称本工程名称为8203胶带顺槽溜煤眼。二、掘进目的及用途用于8#轨道措施巷、8203工作面的原煤（矸）运输。三、巷道设计的长度、服务年限设计深度：溜煤眼设计深度12.5m服务年限：3年四、预计开竣工时间溜煤眼预计2018年2月24日开工，预计3月5日完工。第二章巷道布置及支护说明第一节巷道布置本掘进工作面开口处位于8203运输系统巷，坐标X=4130396.8772Y=37517750.1401，立眼施工12.5m后与二采区胶带大巷贯通。第二节支护设计一、巷道断面该溜煤眼设计为圆形立眼，净直径2000mm，深度12.5m。溜煤眼底部使用溜煤嘴溜煤至胶带输送机上方,使用厚12mm铁板加工，方形，使用锚杆或预埋螺栓固定到二采区胶带巷顶板，下部加工开闭门，使用时打开，不使用时关闭，防止溜煤眼串风。二、支护方式（一）永久支护21、立眼采用锚网喷支护，锚杆选用①20X1000mm的螺纹锚杆，采用一支CK2340树脂药卷进行锚固，排距均为1000mm,喷浆厚度为100mm,强度为C20。2、立眼底部2m范围内采用混凝土砌碹成锥形状，下口宽度为0.5m，同时采用24Kg/m轨道敷设在表面增加强度，并在混凝土段预埋髙强度螺栓用于悬吊溜煤装置。3、扩帮段砌墙施工方式：扩帮段宽度为0.5m，长度为6m，顶板采用①20X2500mm的螺纹锚杆，顶锚杆打设一排，间距为0.9m，（在顶部敷设20#工字钢，间距为1m）；4、砌墙的安全技术要求：1）砌体的水平灰缝应满足平直度的要求，灰缝厚度一般为8〜12mm,竖向灰缝必须垂直对齐。2）水平灰缝的砂浆饱满度要达到80％以上3）砌料石时严禁干料石上墙。4）墙体错缝搭接，不准出现重缝，以保证砌体的整体性及稳定性。5）墙身髙度超过1.2m时应搭设脚手架。6）架上堆放的材料不能超过规定的荷载，堆料石的髙度不得超过二层，同一块脚手板上的操作人员不得超过两人，并按规定搭设安全网。7）不准在超过胸部以上的墙体上进行砌筑，以免将墙体撞倒。8）禁止在刚砌好的墙上面走动，以免发生倒塌。5、锚网支护要求：锚杆外露长度为10-50mm，锚杆与煤壁尽量垂直，锚杆锚固力不小于60KN，正常拉拔力不小于50KN（18Mpa），扭力矩不小于100N・m。（二）永久支护在刷扩两帮砌墙的地段采用木点柱作为临时支护。第三节支护工艺一、支护形式及材料规格1、支护形式采用锚杆、钢筋网片、喷浆联合支护，喷厚为100mm，强度为C20。2、支护材料规格见表13表1支护材料表序号名称规格材料备注1锚杆①20X1000/2500/2200螺纹锚杆直径X长度2药卷CK2340/Z2360树脂药卷顶各1支（帮一支）3钢筋网片2000mX1000m①6mm的钢筋长X宽4锚杆托盘150X150X10mm钢板长X宽X高5锚索药卷CK2340、Z2360树脂药卷CK2340一支Z2360两支6槽钢400mmX2222#槽钢长7工字钢5600mmX20工字钢长二、支护工艺及要求1、锚杆施工工艺工艺流程：定眼位——打眼——吹眼——装药卷——搅拌——凝固—安装并紧固锚杆。要求如下：（1）打眼顺序帮部自上而下,然后按排距依次向两侧及前方布置。（2）锚杆眼定位锚杆眼要严格按设计间排距定位，位置准确，眼位误差不得超过50mm；（3）锚杆眼长度锚杆眼深度应与锚杆长度相匹配，锚杆外露长度10-50mm,与两帮尽量垂直。（4）吹眼打完眼后，要清理干净锚杆眼内的积水、煤（岩）粉，以确保树脂药卷与锚杆眼壁的粘结力。吹孔时，操作人员应站在孔口一侧，眼孔方向不得有人。（5）安装锚杆打完一个锚杆眼必须随即安装一根锚杆并上紧螺帽。使用锚杆先把树脂锚固剂按规定数量、规定装进锚杆孔底，用锚杆顶住药卷，树脂锚固剂全部送至锚杆孔底时启动锚杆钻机搅拌锚固剂。边推进边搅拌，搅拌时间为30s。对于帮锚杆，搅拌充分4后，停止搅拌约60s待树脂锚固剂凝固后慢慢将锚杆钻机退下，拧紧螺母，保证托盘压紧金属网并紧贴巷道表面。2、支护质量要求①安装锚杆时，先将树脂药卷放入孔中，随后插入锚杆，此时，安好连接套，插入锚杆机，启动锚杆机使之旋转，边搅拌边推进，15-20s后停止搅拌，等待60s后卸下锚杆机，上好托板，将螺母用锚杆机拧紧。②在安装树脂药卷前，先用锚杆插入锚杆孔内试探锚杆深度，看孔深是否符合要求，孔深不够时，应重新打眼达到要求为止,孔深过深时，应多加一些树脂药卷。③锚杆的托板要紧贴岩...
