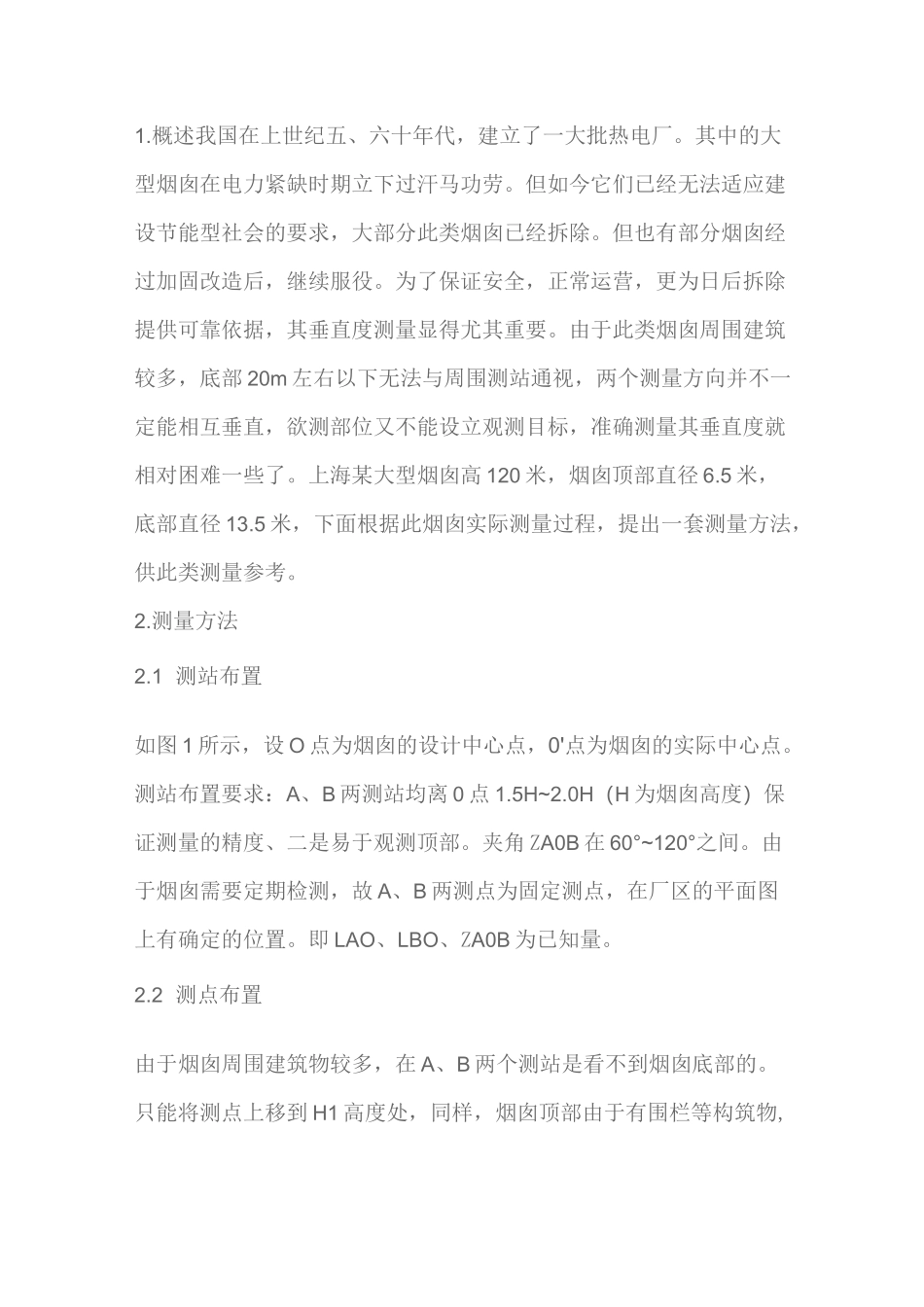

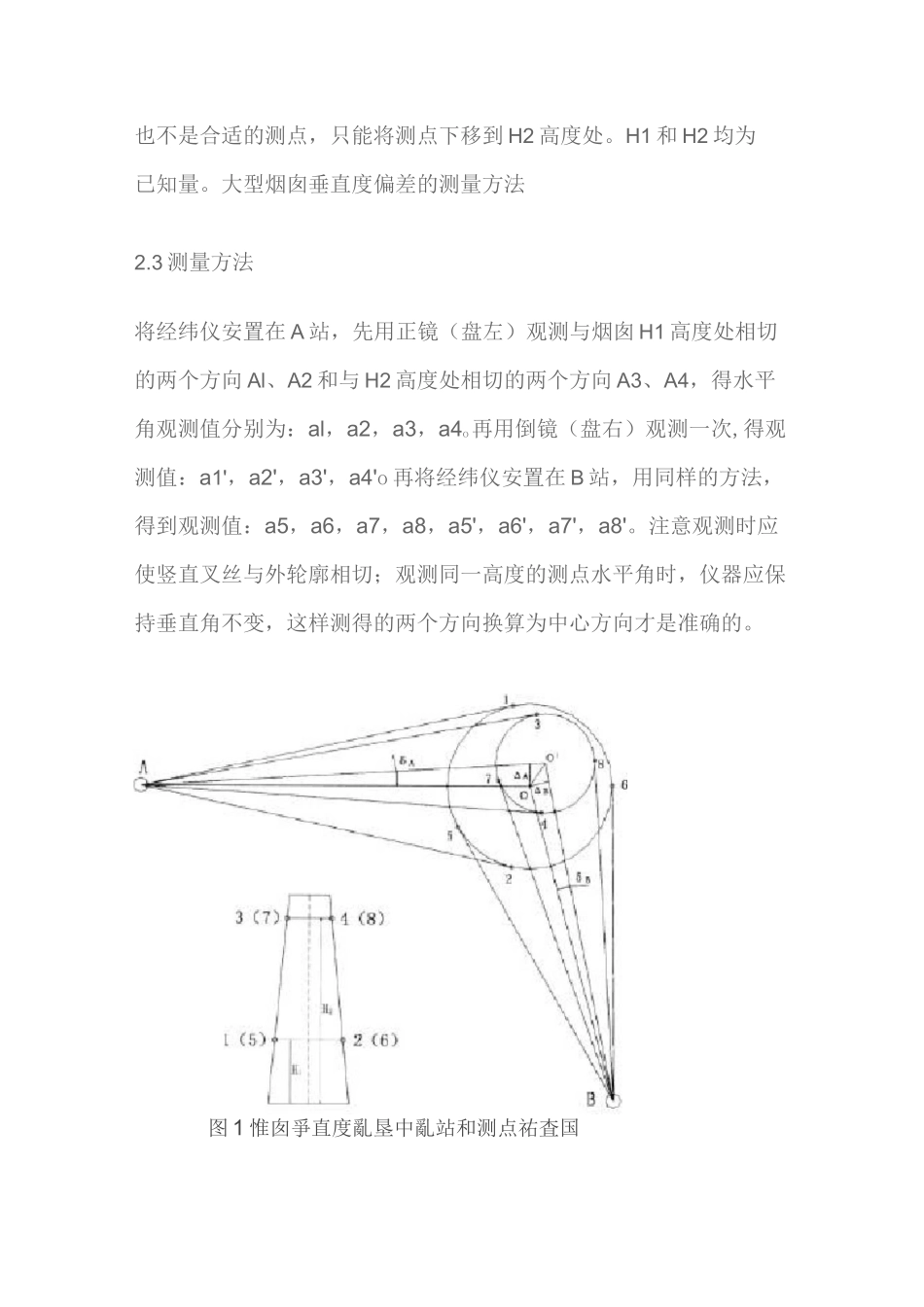

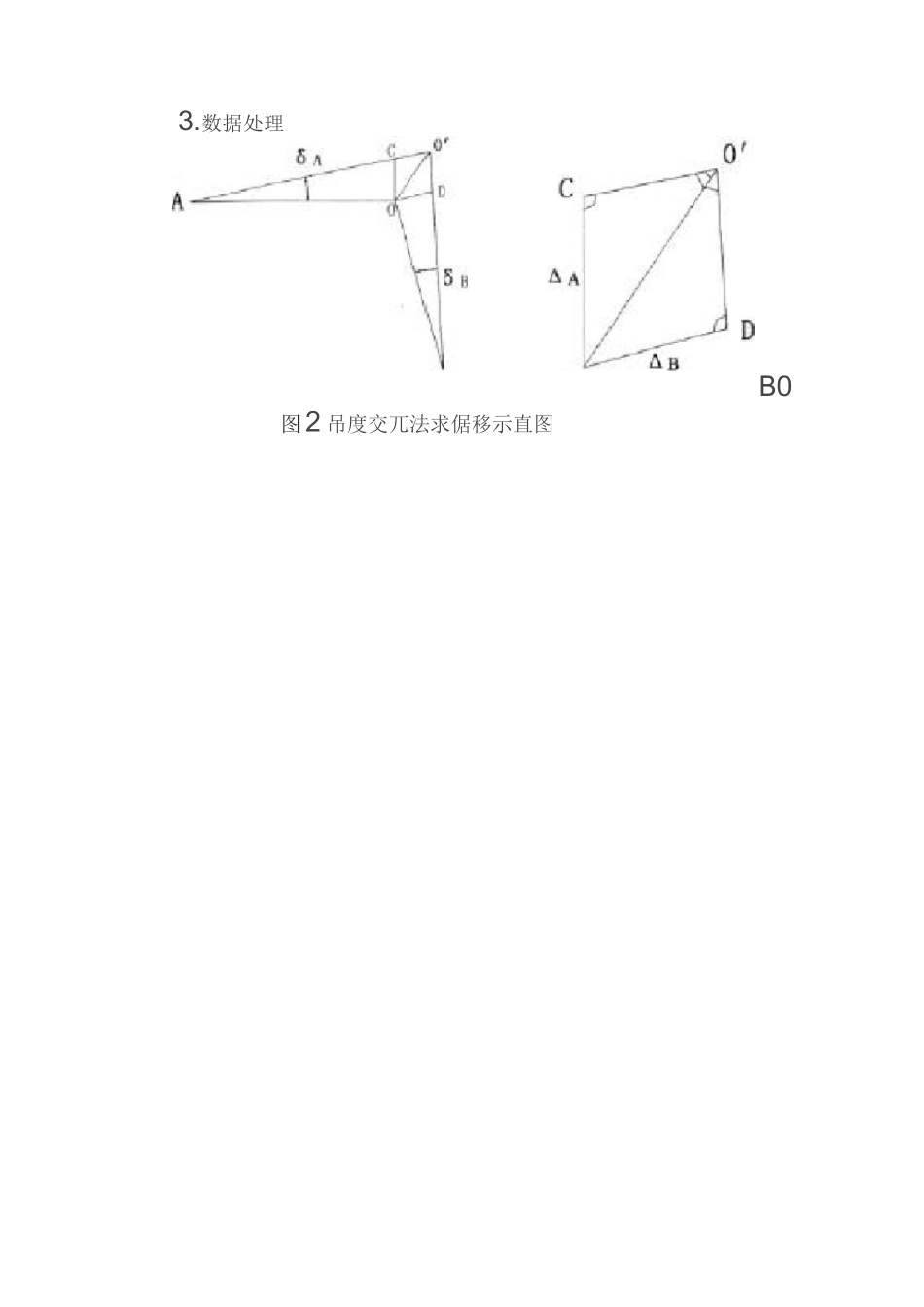

1.概述我国在上世纪五、六十年代，建立了一大批热电厂。其中的大型烟囱在电力紧缺时期立下过汗马功劳。但如今它们已经无法适应建设节能型社会的要求，大部分此类烟囱已经拆除。但也有部分烟囱经过加固改造后，继续服役。为了保证安全，正常运营，更为日后拆除提供可靠依据，其垂直度测量显得尤其重要。由于此类烟囱周围建筑较多，底部20m左右以下无法与周围测站通视，两个测量方向并不一定能相互垂直，欲测部位又不能设立观测目标，准确测量其垂直度就相对困难一些了。上海某大型烟囱高120米，烟囱顶部直径6.5米，底部直径13.5米，下面根据此烟囱实际测量过程，提出一套测量方法，供此类测量参考。2.测量方法2.1测站布置如图1所示，设O点为烟囱的设计中心点，0'点为烟囱的实际中心点。测站布置要求：A、B两测站均离0点1.5H~2.0H（H为烟囱高度）保证测量的精度、二是易于观测顶部。夹角ZA0B在60°~120°之间。由于烟囱需要定期检测，故A、B两测点为固定测点，在厂区的平面图上有确定的位置。即LAO、LBO、ZA0B为已知量。2.2测点布置由于烟囱周围建筑物较多，在A、B两个测站是看不到烟囱底部的。只能将测点上移到H1高度处，同样，烟囱顶部由于有围栏等构筑物,也不是合适的测点，只能将测点下移到H2高度处。H1和H2均为已知量。大型烟囱垂直度偏差的测量方法2.3测量方法将经纬仪安置在A站，先用正镜（盘左）观测与烟囱H1高度处相切的两个方向Al、A2和与H2高度处相切的两个方向A3、A4，得水平角观测值分别为：al，a2，a3，a4o再用倒镜（盘右）观测一次,得观测值：a1'，a2'，a3'，a4'o再将经纬仪安置在B站，用同样的方法，得到观测值：a5，a6，a7，a8，a5'，a6'，a7'，a8'。注意观测时应使竖直叉丝与外轮廓相切；观测同一高度的测点水平角时，仪器应保持垂直角不变，这样测得的两个方向换算为中心方向才是准确的。图1惟囱爭直度亂垦中亂站和测点祐査国3.数据处理B0图2吊度交兀法求倨移示直图AAjrNinz.P=sinZW/n用角度交汇法确定O'位置。求解步骤:3.1求两测站测得的水平偏角氐即为AO^AO^两方向的朮平毎.则。点对O点傾斜位移分量为：儿刊灿庐LE敢乩I)同理S^TI+一^2。•的倾斜方向由乩和鬲的正罚号确定3戈解图工中三闻聖求偏移愛由正弦定理：独wc取品=診而重度关系如下：sinZC^m{90^-b5萨LWGafeinZ/^sin{W&-b5KZCCJTT1f>S-aK历屮HZCf>l?计为砒由式0-3酣n三皿尸心^一也气窗人岁AA推出gs乂m-c=\/T眉乏而谆=\/b由式0・4得扁Z7皿沪也轡i—"=也囂》6卅匕打sinZW)7>sin(ZCO7}-Z。皿戶讪萍恥ZOOCTM将式0■茲S代入式白・汇解得僞移值：氐+浊『舉J+2泌j品耳彳朋丄込
