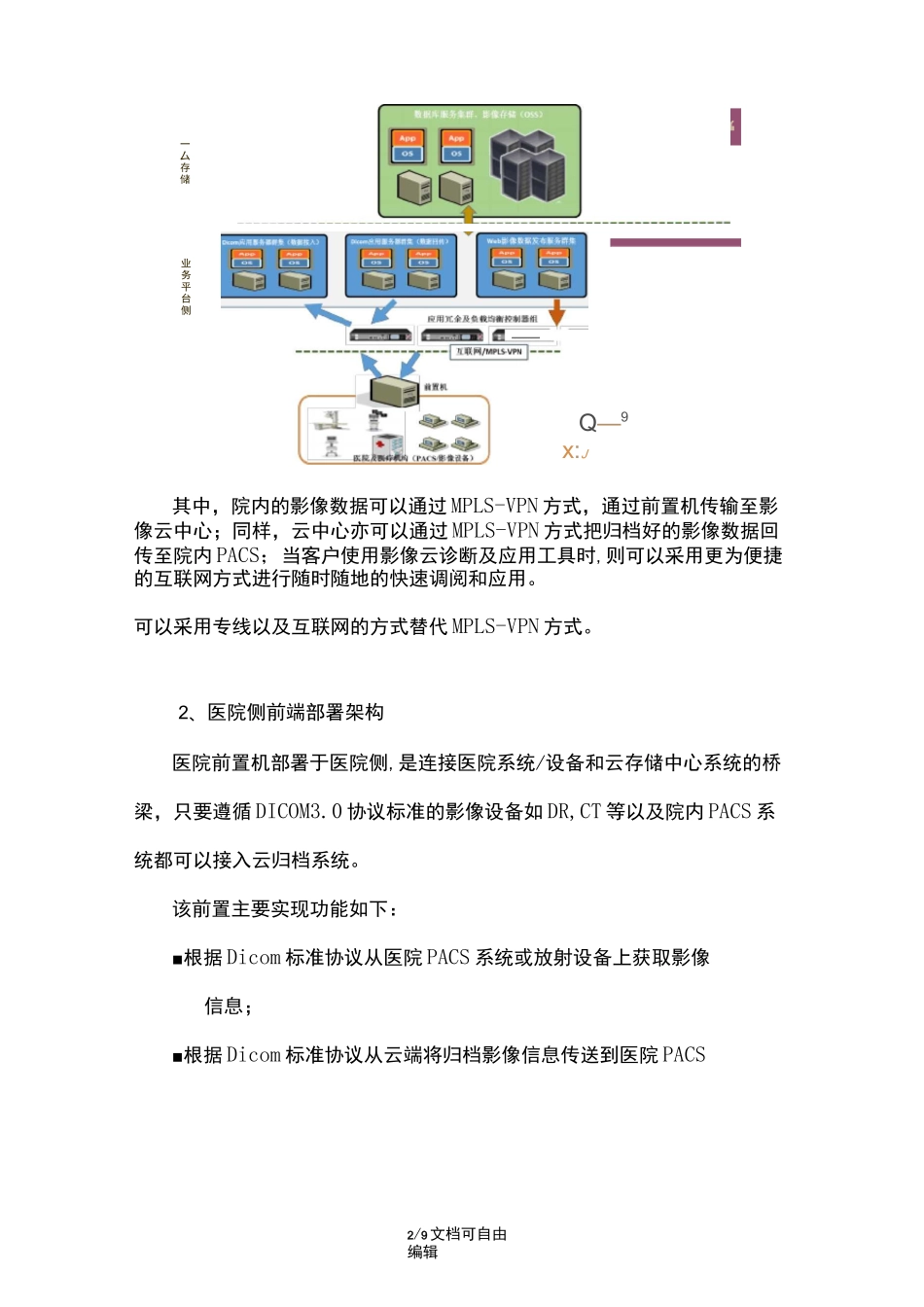

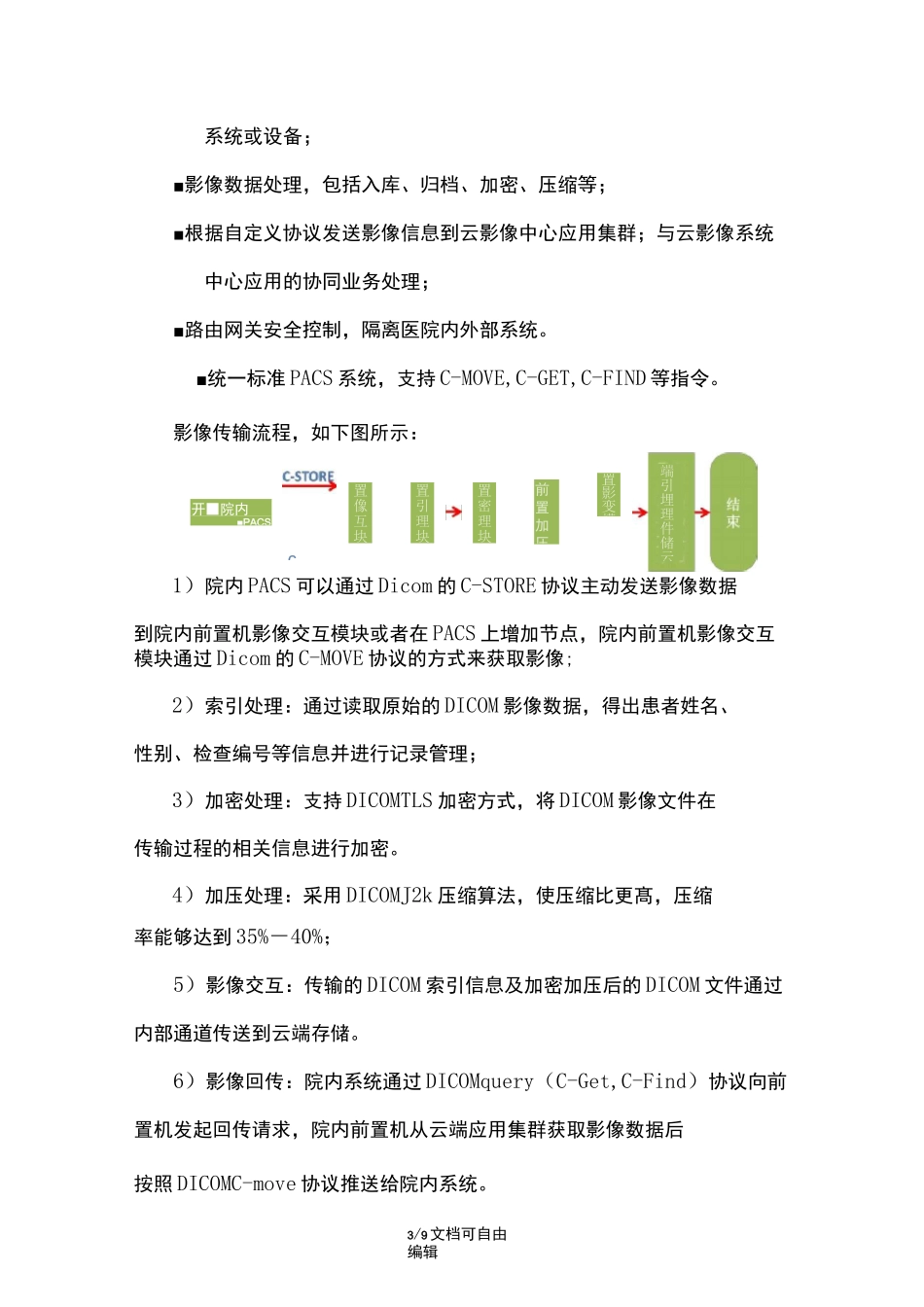

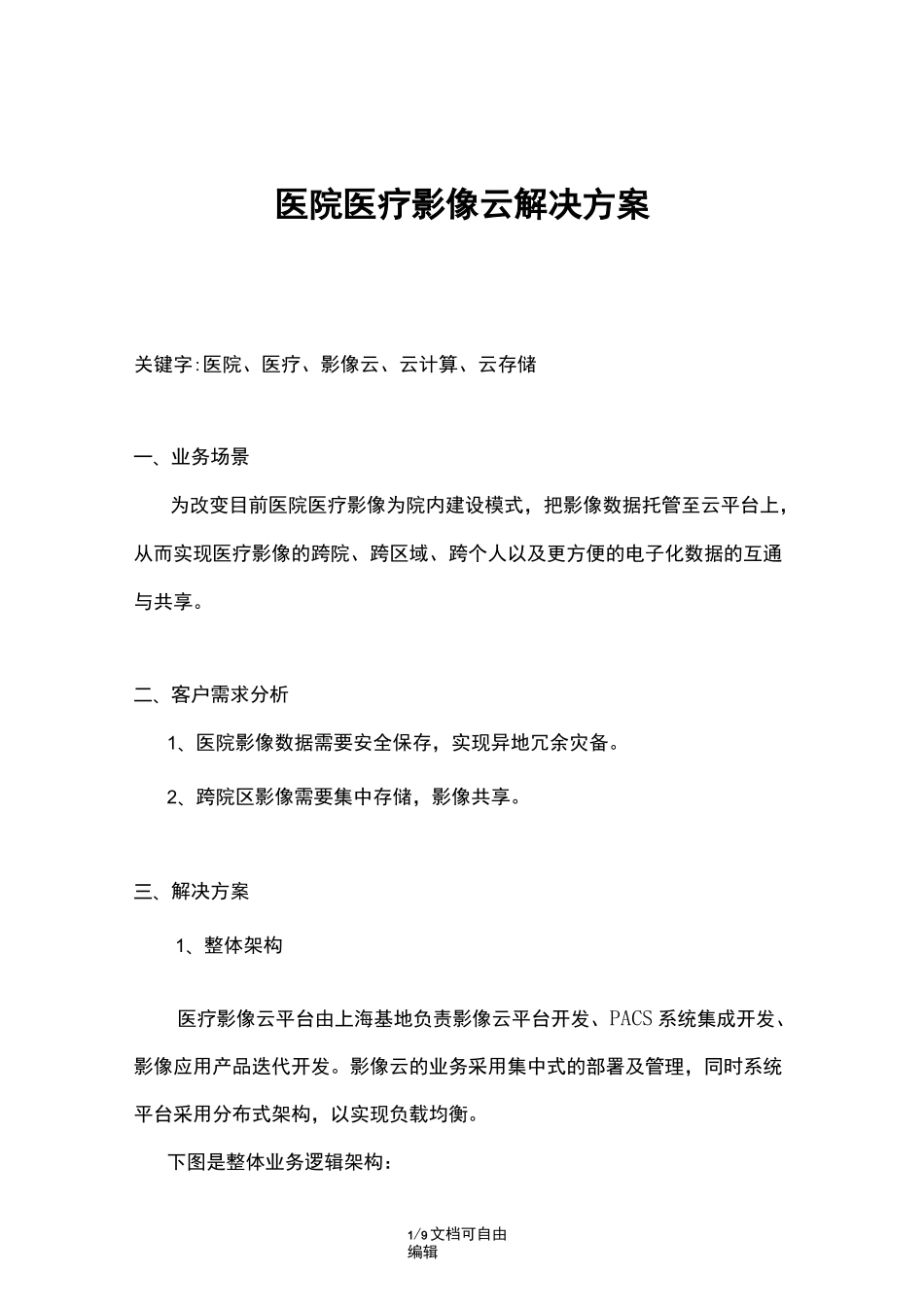

1/9文档可自由编辑医院医疗影像云解决方案关键字:医院、医疗、影像云、云计算、云存储一、业务场景为改变目前医院医疗影像为院内建设模式，把影像数据托管至云平台上，从而实现医疗影像的跨院、跨区域、跨个人以及更方便的电子化数据的互通与共享。二、客户需求分析1、医院影像数据需要安全保存，实现异地冗余灾备。2、跨院区影像需要集中存储，影像共享。三、解决方案1、整体架构医疗影像云平台由上海基地负责影像云平台开发、PACS系统集成开发、影像应用产品迭代开发。影像云的业务采用集中式的部署及管理，同时系统平台采用分布式架构，以实现负载均衡。下图是整体业务逻辑架构：2/9文档可自由编辑一厶存储侧图冒“其中，院内的影像数据可以通过MPLS-VPN方式，通过前置机传输至影像云中心；同样，云中心亦可以通过MPLS-VPN方式把归档好的影像数据回传至院内PACS；当客户使用影像云诊断及应用工具时,则可以采用更为便捷的互联网方式进行随时随地的快速调阅和应用。可以采用专线以及互联网的方式替代MPLS-VPN方式。2、医院侧前端部署架构医院前置机部署于医院侧,是连接医院系统/设备和云存储中心系统的桥梁，只要遵循DICOM3.0协议标准的影像设备如DR,CT等以及院内PACS系统都可以接入云归档系统。该前置主要实现功能如下：■根据Dicom标准协议从医院PACS系统或放射设备上获取影像信息；■根据Dicom标准协议从云端将归档影像信息传送到医院PACSCTWnBi.Q—9x:J业务平台侧3/9文档可自由编辑开■院内■PACS置像互块置引理块置密理块前置加压系统或设备；■影像数据处理，包括入库、归档、加密、压缩等；■根据自定义协议发送影像信息到云影像中心应用集群；与云影像系统中心应用的协同业务处理；■路由网关安全控制，隔离医院内外部系统。■统一标准PACS系统，支持C-MOVE,C-GET,C-FIND等指令。影像传输流程，如下图所示：1）院内PACS可以通过Dicom的C-STORE协议主动发送影像数据到院内前置机影像交互模块或者在PACS上增加节点，院内前置机影像交互模块通过Dicom的C-MOVE协议的方式来获取影像;2）索引处理：通过读取原始的DICOM影像数据，得出患者姓名、性别、检查编号等信息并进行记录管理；3）加密处理：支持DICOMTLS加密方式，将DICOM影像文件在传输过程的相关信息进行加密。4）加压处理：采用DICOMJ2k压缩算法，使压缩比更髙，压缩率能够达到35%－40%；5）影像交互：传输的DICOM索引信息及加密加压后的DICOM文件通过内部通道传送到云端存储。6）影像回传：院内系统通过DICOMquery（C-Get,C-Find）协议向前置机发起回传请求，院内前置机从云端应用集群获取影像数据后按照DICOMC-move协议推送给院内系统。C-端引埋理件储云置影变模4/9文档可自由编辑3、医疗影像云业务平台部署架构影像云业务平台，包括DICOM应用，报告/集成/会诊应用，web发布，数据库服务等服务集群以及影像的归档存储。系统设计充分考虑到包括数据库数据，报告文本数据，在线影像数据，影像数据近线长期归档以及根据需要配置离线存储等内容，在影像云平台架构设计中，通过容灾架构不存在单点系统故障、任何应用节点配置系统冗余。1）影像云平台应用服务集群及计算模块化节点云端部署（采用虚拟化、负载均衡、多点冗余的服务器集群容灾机制）■Dicom应用服务集群：主要用于影像的接入、压缩、传输、管理，其设计关系到整个系统的性能表现及架构的稳定性。■Web发布服务集群：主要用于影像的发布、共享以及影像处理的云计算■RIS/集成/会诊应用服务集群：主要用于影像文本报告流的管理，包括报告/会诊的预约登记、影像拍片工作列表管理、影像匹配、报告书写、审核发布以及远程会诊等。2）影像云归档存储医疗影像云平台作为医疗影像云数据中心的核心，采用医院保存生产的影像和诊断数据上传到医疗影像云平台，进行集中归档存储:5/9文档可自由编辑数据帝服务如DIE）运黑服制祀5眼务发祁集町S服务mm.Uiiii爲火*1）影像云接入网络（互联网）网带宽资源要求■接收并验证上传影像和检查信息数据，归档并建立检查的唯一性索引；医院前置获取上传影像索引列表；■医院前置获取上传影像数据；■接收区域诊断工作站递交的报告和...
