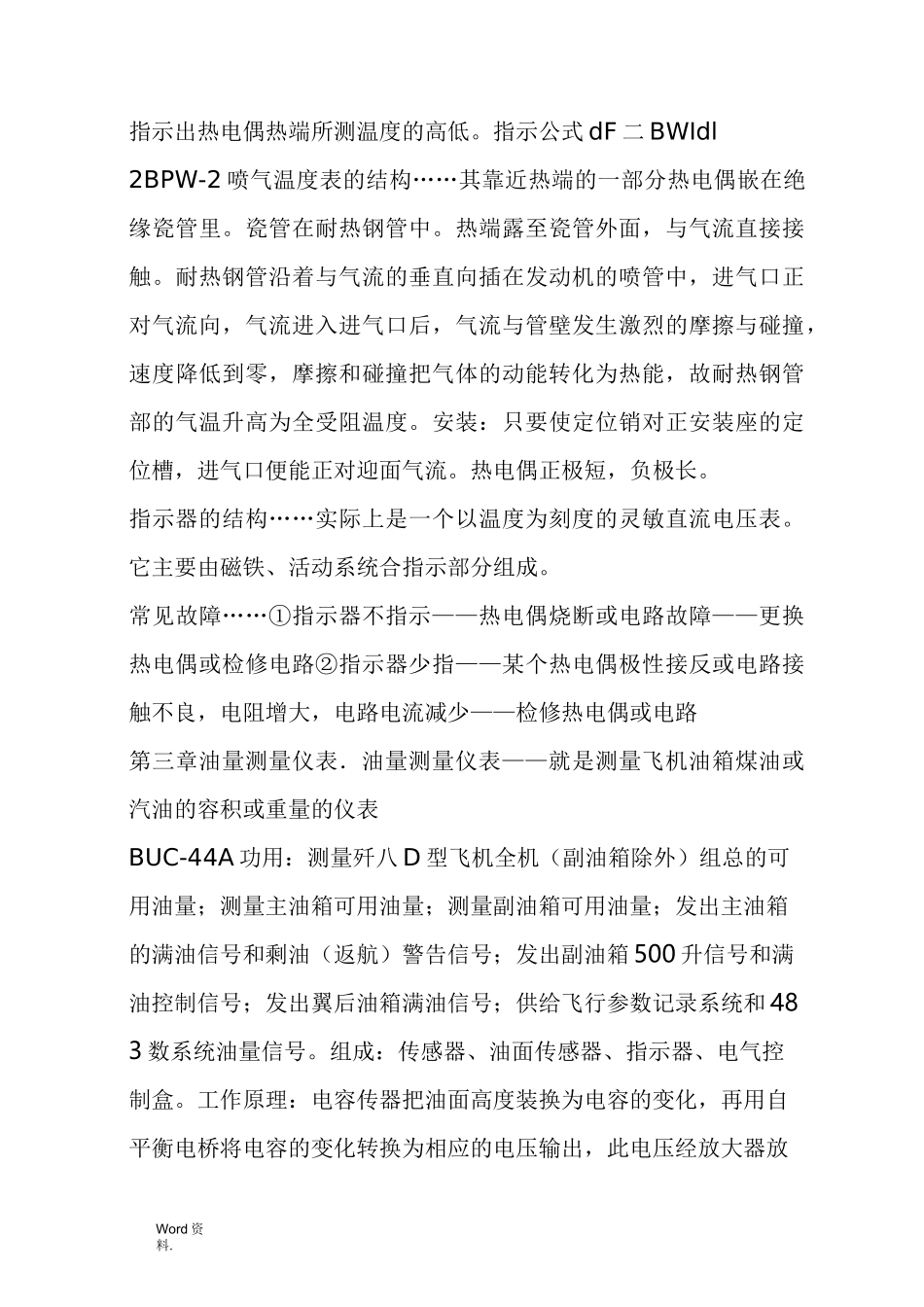

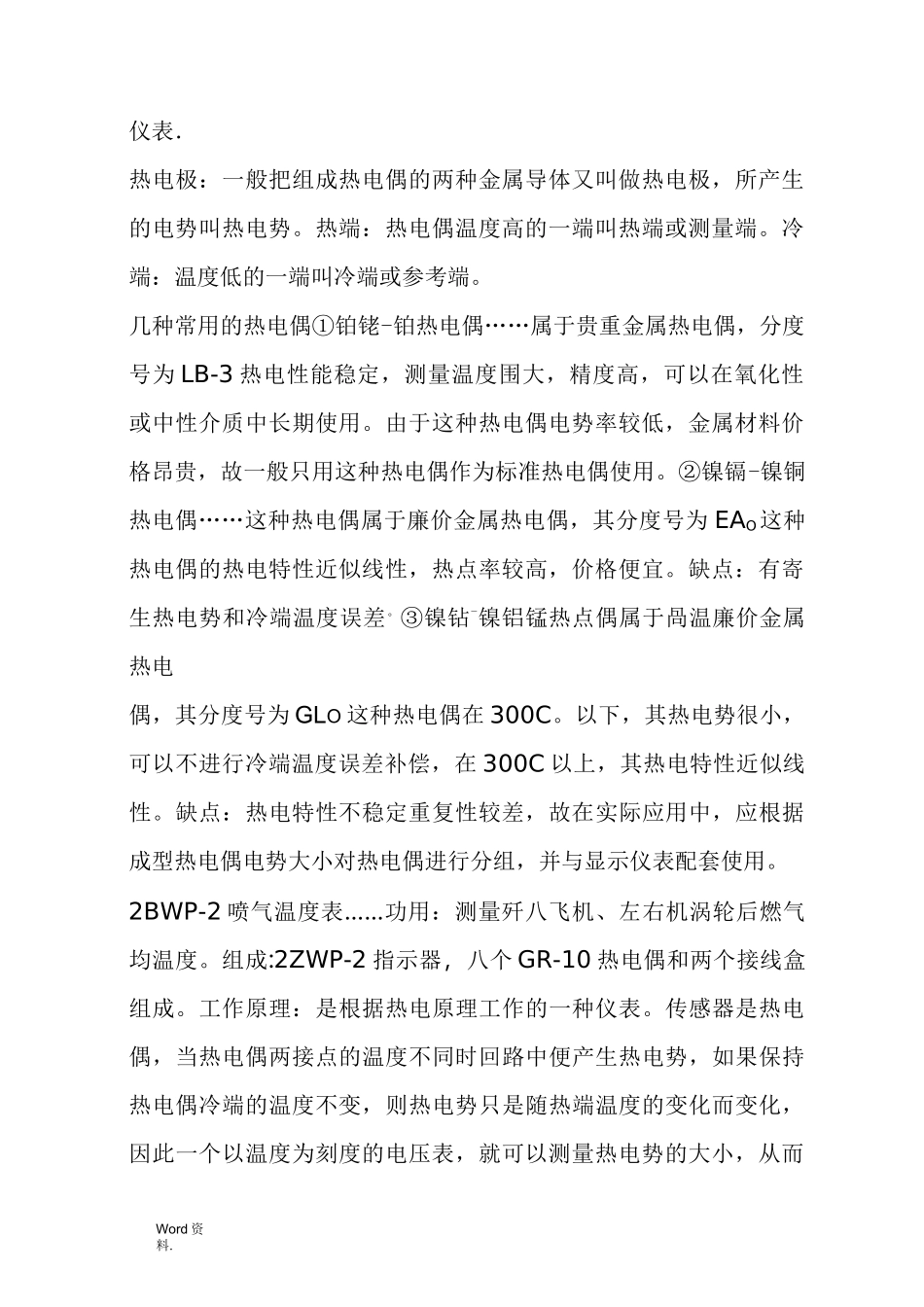

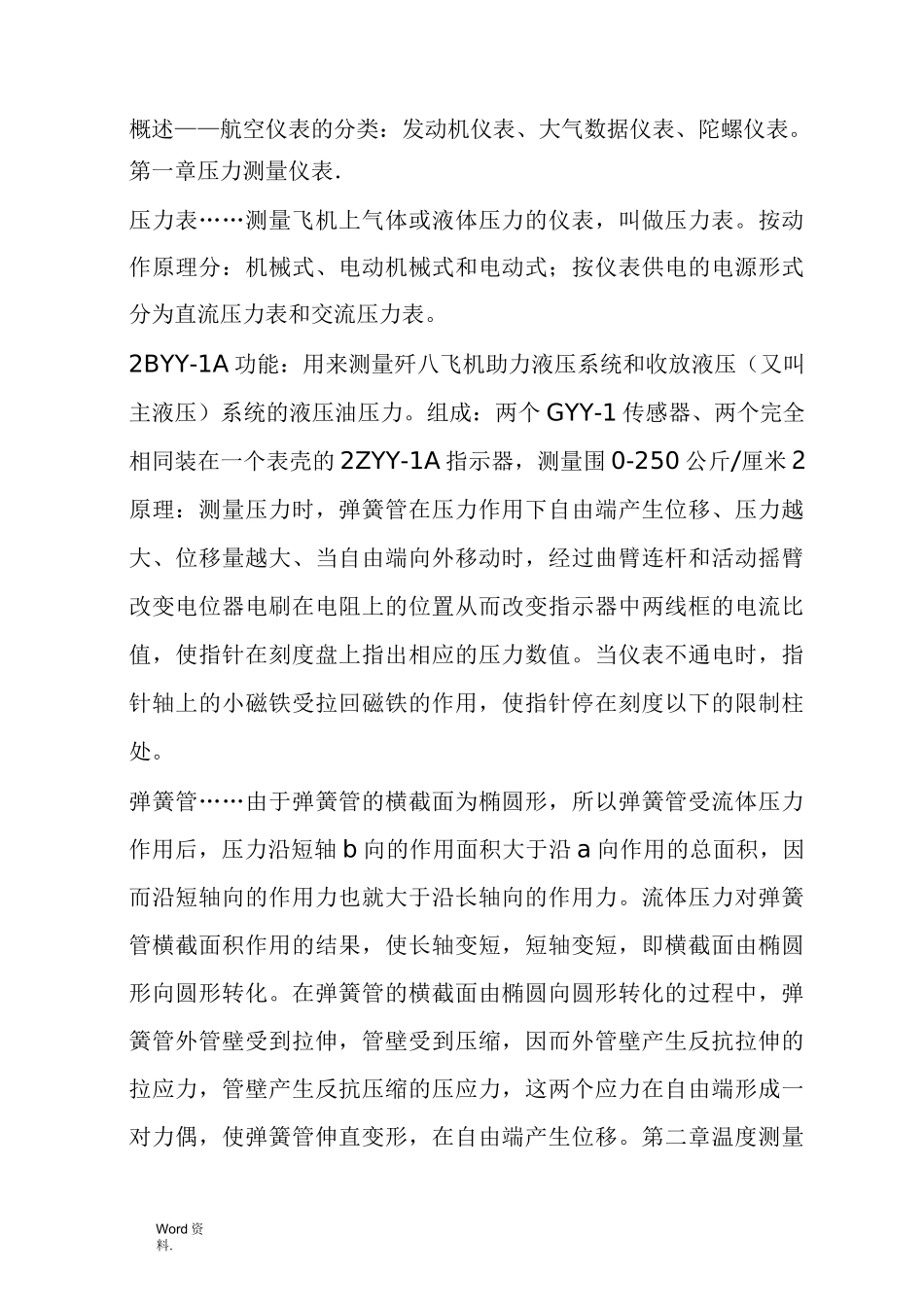

Word资料.概述——航空仪表的分类：发动机仪表、大气数据仪表、陀螺仪表。第一章压力测量仪表．压力表……测量飞机上气体或液体压力的仪表，叫做压力表。按动作原理分：机械式、电动机械式和电动式；按仪表供电的电源形式分为直流压力表和交流压力表。2BYY-1A功能：用来测量歼八飞机助力液压系统和收放液压（又叫主液压）系统的液压油压力。组成：两个GYY-1传感器、两个完全相同装在一个表壳的2ZYY-1A指示器，测量围0-250公斤/厘米2原理：测量压力时，弹簧管在压力作用下自由端产生位移、压力越大、位移量越大、当自由端向外移动时，经过曲臂连杆和活动摇臂改变电位器电刷在电阻上的位置从而改变指示器中两线框的电流比值，使指针在刻度盘上指出相应的压力数值。当仪表不通电时，指针轴上的小磁铁受拉回磁铁的作用，使指针停在刻度以下的限制柱处。弹簧管……由于弹簧管的横截面为椭圆形，所以弹簧管受流体压力作用后，压力沿短轴b向的作用面积大于沿a向作用的总面积，因而沿短轴向的作用力也就大于沿长轴向的作用力。流体压力对弹簧管横截面积作用的结果，使长轴变短，短轴变短，即横截面由椭圆形向圆形转化。在弹簧管的横截面由椭圆向圆形转化的过程中，弹簧管外管壁受到拉伸，管壁受到压缩，因而外管壁产生反抗拉伸的拉应力，管壁产生反抗压缩的压应力，这两个应力在自由端形成一对力偶，使弹簧管伸直变形，在自由端产生位移。第二章温度测量Word资料.仪表．热电极：一般把组成热电偶的两种金属导体又叫做热电极，所产生的电势叫热电势。热端：热电偶温度高的一端叫热端或测量端。冷端：温度低的一端叫冷端或参考端。几种常用的热电偶①铂铑-铂热电偶……属于贵重金属热电偶，分度号为LB-3热电性能稳定，测量温度围大，精度高，可以在氧化性或中性介质中长期使用。由于这种热电偶电势率较低，金属材料价格昂贵，故一般只用这种热电偶作为标准热电偶使用。②镍镉-镍铜热电偶……这种热电偶属于廉价金属热电偶，其分度号为EAO这种热电偶的热电特性近似线性，热点率较高，价格便宜。缺点：有寄生热电势和冷端温度误差。③镍钻-镍铝锰热点偶属于咼温廉价金属热电偶，其分度号为GLO这种热电偶在300C。以下，其热电势很小，可以不进行冷端温度误差补偿，在300C以上，其热电特性近似线性。缺点：热电特性不稳定重复性较差，故在实际应用中，应根据成型热电偶电势大小对热电偶进行分组，并与显示仪表配套使用。2BWP-2喷气温度表……功用：测量歼八飞机、左右机涡轮后燃气均温度。组成:2ZWP-2指示器，八个GR-10热电偶和两个接线盒组成。工作原理：是根据热电原理工作的一种仪表。传感器是热电偶，当热电偶两接点的温度不同时回路中便产生热电势，如果保持热电偶冷端的温度不变，则热电势只是随热端温度的变化而变化，因此一个以温度为刻度的电压表，就可以测量热电势的大小，从而Word资料.指示出热电偶热端所测温度的高低。指示公式dF二BWIdl2BPW-2喷气温度表的结构……其靠近热端的一部分热电偶嵌在绝缘瓷管里。瓷管在耐热钢管中。热端露至瓷管外面，与气流直接接触。耐热钢管沿着与气流的垂直向插在发动机的喷管中，进气口正对气流向，气流进入进气口后，气流与管壁发生激烈的摩擦与碰撞，速度降低到零，摩擦和碰撞把气体的动能转化为热能，故耐热钢管部的气温升高为全受阻温度。安装：只要使定位销对正安装座的定位槽，进气口便能正对迎面气流。热电偶正极短，负极长。指示器的结构……实际上是一个以温度为刻度的灵敏直流电压表。它主要由磁铁、活动系统合指示部分组成。常见故障……①指示器不指示——热电偶烧断或电路故障——更换热电偶或检修电路②指示器少指——某个热电偶极性接反或电路接触不良，电阻增大，电路电流减少——检修热电偶或电路第三章油量测量仪表．油量测量仪表——就是测量飞机油箱煤油或汽油的容积或重量的仪表BUC-44A功用：测量歼八D型飞机全机（副油箱除外）组总的可用油量；测量主油箱可用油量；测量副油箱可用油量；发出主油箱的满油信号和剩油（返航）警告信号；发出副油箱500升信号和满油控制信号；发出翼后油箱满油信号；供给飞行参数记录系统和483数...
