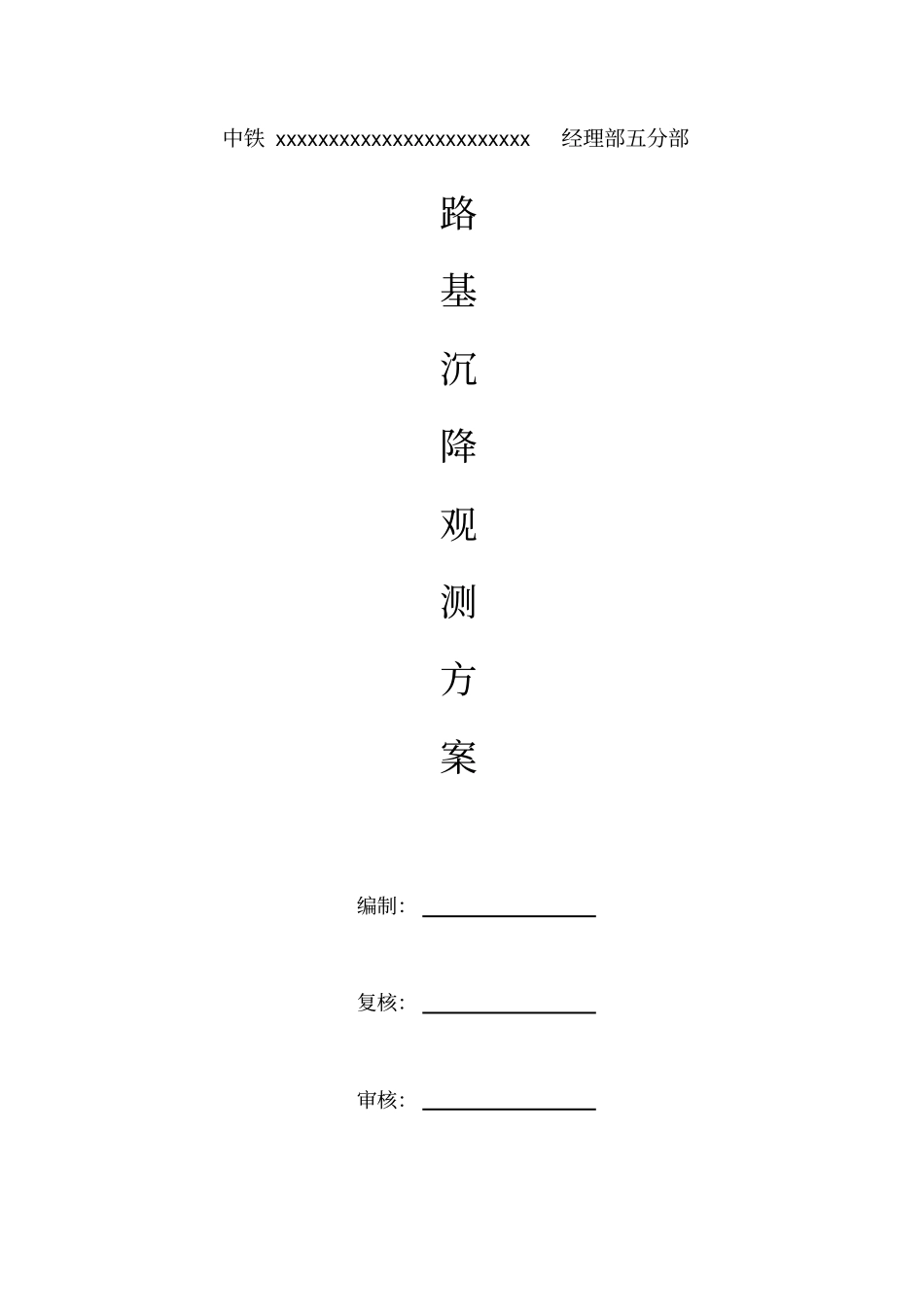

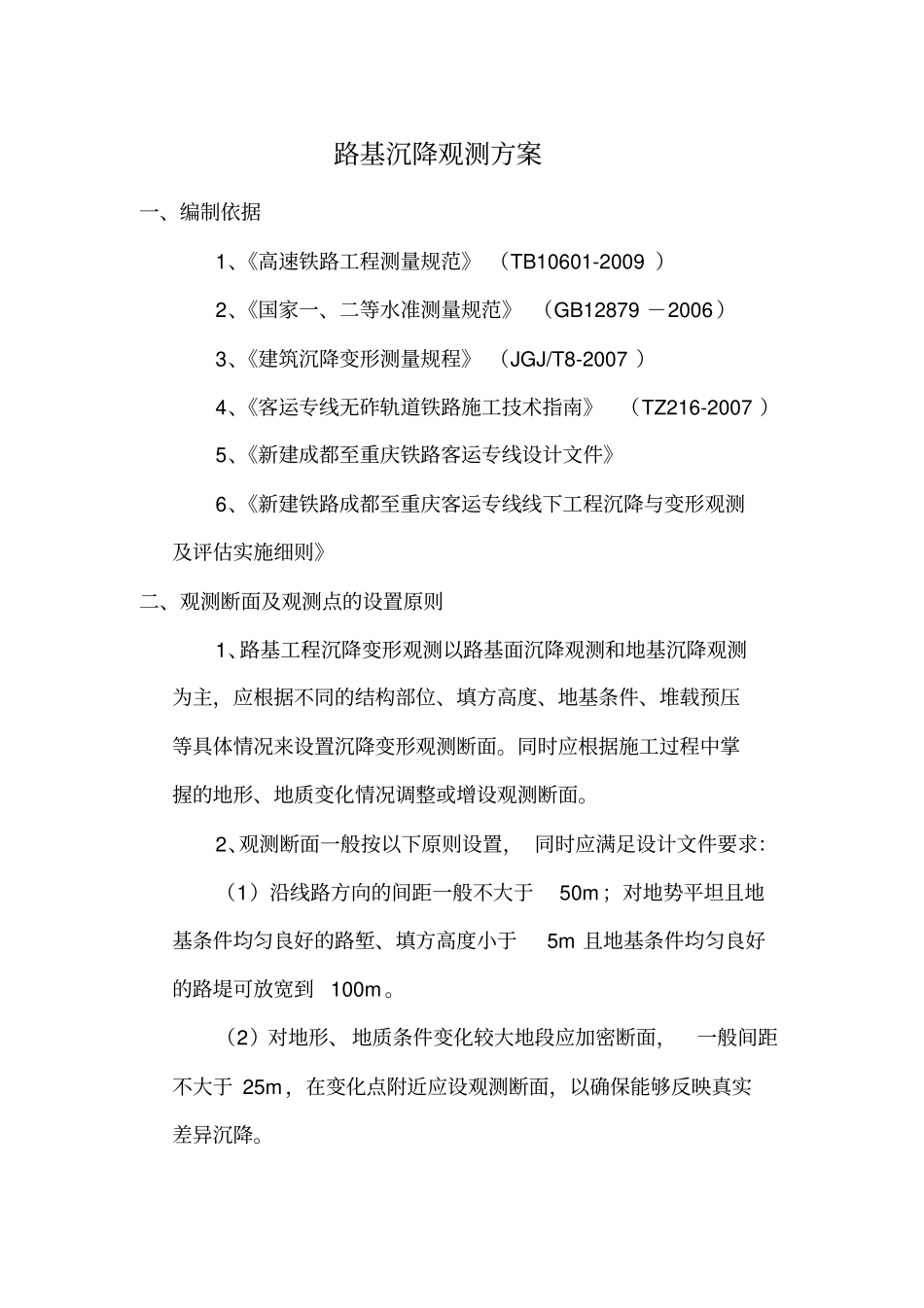

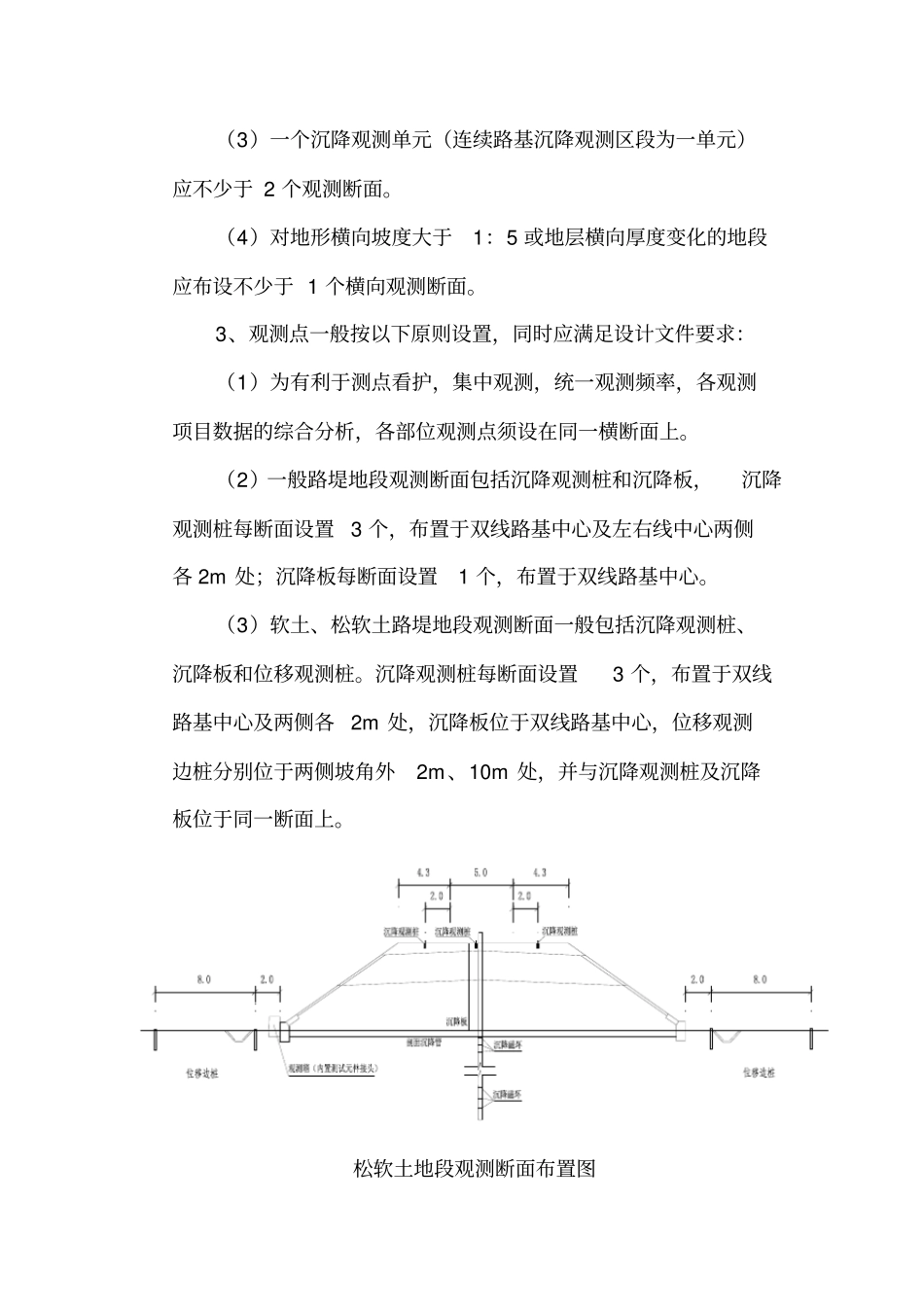

中铁xxxxxxxxxxxxxxxxxxxxxxxx经理部五分部路基沉降观测方案编制：复核：审核：路基沉降观测方案一、编制依据1、《高速铁路工程测量规范》（TB10601-2009）2、《国家一、二等水准测量规范》（GB12879－2006）3、《建筑沉降变形测量规程》（JGJ/T8-2007）4、《客运专线无砟轨道铁路施工技术指南》（TZ216-2007）5、《新建成都至重庆铁路客运专线设计文件》6、《新建铁路成都至重庆客运专线线下工程沉降与变形观测及评估实施细则》二、观测断面及观测点的设置原则1、路基工程沉降变形观测以路基面沉降观测和地基沉降观测为主，应根据不同的结构部位、填方高度、地基条件、堆载预压等具体情况来设置沉降变形观测断面。同时应根据施工过程中掌握的地形、地质变化情况调整或增设观测断面。2、观测断面一般按以下原则设置，同时应满足设计文件要求：（1）沿线路方向的间距一般不大于50m；对地势平坦且地基条件均匀良好的路堑、填方高度小于5m且地基条件均匀良好的路堤可放宽到100m。（2）对地形、地质条件变化较大地段应加密断面，一般间距不大于25m，在变化点附近应设观测断面，以确保能够反映真实差异沉降。（3）一个沉降观测单元（连续路基沉降观测区段为一单元）应不少于2个观测断面。（4）对地形横向坡度大于1：5或地层横向厚度变化的地段应布设不少于1个横向观测断面。3、观测点一般按以下原则设置，同时应满足设计文件要求：（1）为有利于测点看护，集中观测，统一观测频率，各观测项目数据的综合分析，各部位观测点须设在同一横断面上。（2）一般路堤地段观测断面包括沉降观测桩和沉降板，沉降观测桩每断面设置3个，布置于双线路基中心及左右线中心两侧各2m处；沉降板每断面设置1个，布置于双线路基中心。（3）软土、松软土路堤地段观测断面一般包括沉降观测桩、沉降板和位移观测桩。沉降观测桩每断面设置3个，布置于双线路基中心及两侧各2m处，沉降板位于双线路基中心，位移观测边桩分别位于两侧坡角外2m、10m处，并与沉降观测桩及沉降板位于同一断面上。松软土地段观测断面布置图（4）沉降板设置应严格按设计文件要求执行，一般按以下原则设置：①对路堤填高小于3m且压缩层厚度小于5m地段，设置断面间距为200m；②对压缩层厚度大于20m地段，设置断面间距为50m；③其余情况根据具体情况，设置断面间距为50～100m；④地面横坡或压缩层底横坡大于1：5时，横断面布置两处沉降板，一处位于路基中心，另外一处根据具体地形地质情况布置。（5）预压地段，预压期因基床表层尚未施工，路基顶面沉降观测应在预压土方底部（基床底层顶面）布置沉降元件进行，即在基床底层顶面临时布置沉降板，位移观测以及基底沉降观测布置与无预压段完全一致，预压土方卸除时临时沉降板随之拆除，基床表层施工后，于路基面上设置正式沉降观测桩。（6）路堑地段观测断面分别于路基中心，左右中心线以外2m的路基面处各设1根沉降观测桩，观测路基面的沉降。（7）深厚层地基分层沉降监测：深厚层第四系土层地段、软土地段的桥路过渡段及不同地层结构附近设置。采用机动钻孔（Φ108mm）引孔埋设PVC管（Φ49mm）和沉降磁环，利用电磁式深层沉降仪进行观测。分层设置，厚度大于3m时，每3m增设一组，地层界面和加固底面设置磁环。具体布置断面和布置位置按设计文件要求执行。（8）路堤基底设置剖面沉降管、单点沉降仪或沉降磁环进行全断面沉降观测时，严格按设计文件要求执行。4、路基水准路线观测按二等水准测量精度要求形成附合水准路线，沉降观测点位布设及水准路线观测示意图如下图所示：沉降观测点位布设及水准路线观测示意图三、观测元件与埋设技术技术要求1、沉降观测桩：选择Φ20mm钢筋，顶部磨圆，底部焊接弯钩，待基床表层级配碎石施工完成后，在观测断面通过测量埋置在设计位置，埋置深度不小于0.3m，桩周0.15m用C15混凝土浇筑固定，完成埋设后测量桩顶标高作为初始读数。路基沉降观测桩埋设布置图2、沉降板：应严格按设计要求进行埋设，一般情况如下：由底板、金属测杆（φ40镀锌铁管）及保护套管（φ75PVC管）组成。钢筋混凝土底板尺寸为50cm×50cm,厚3cm或钢底板尺寸为30*30cm，厚0.8cm。路基沉降板...
