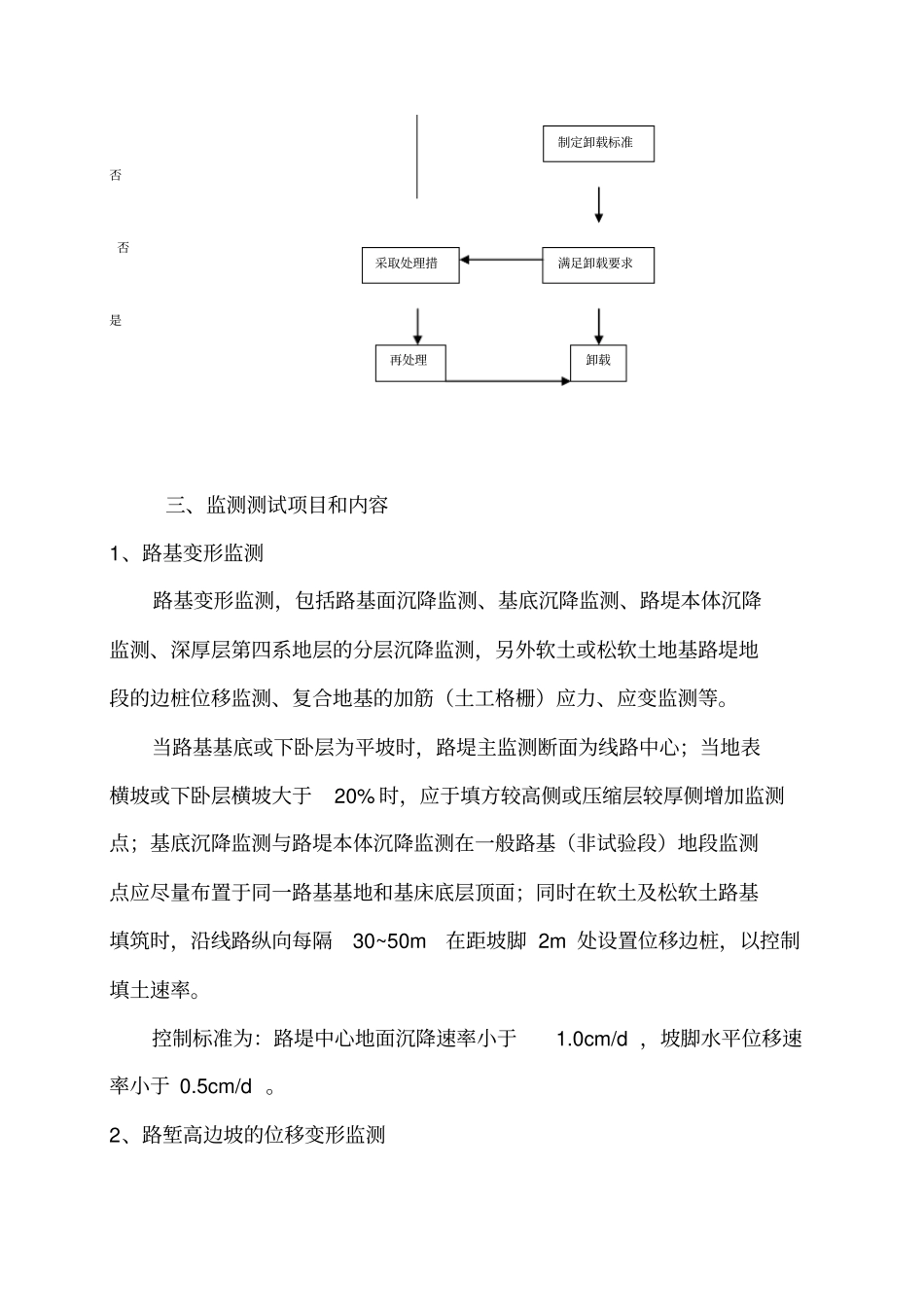

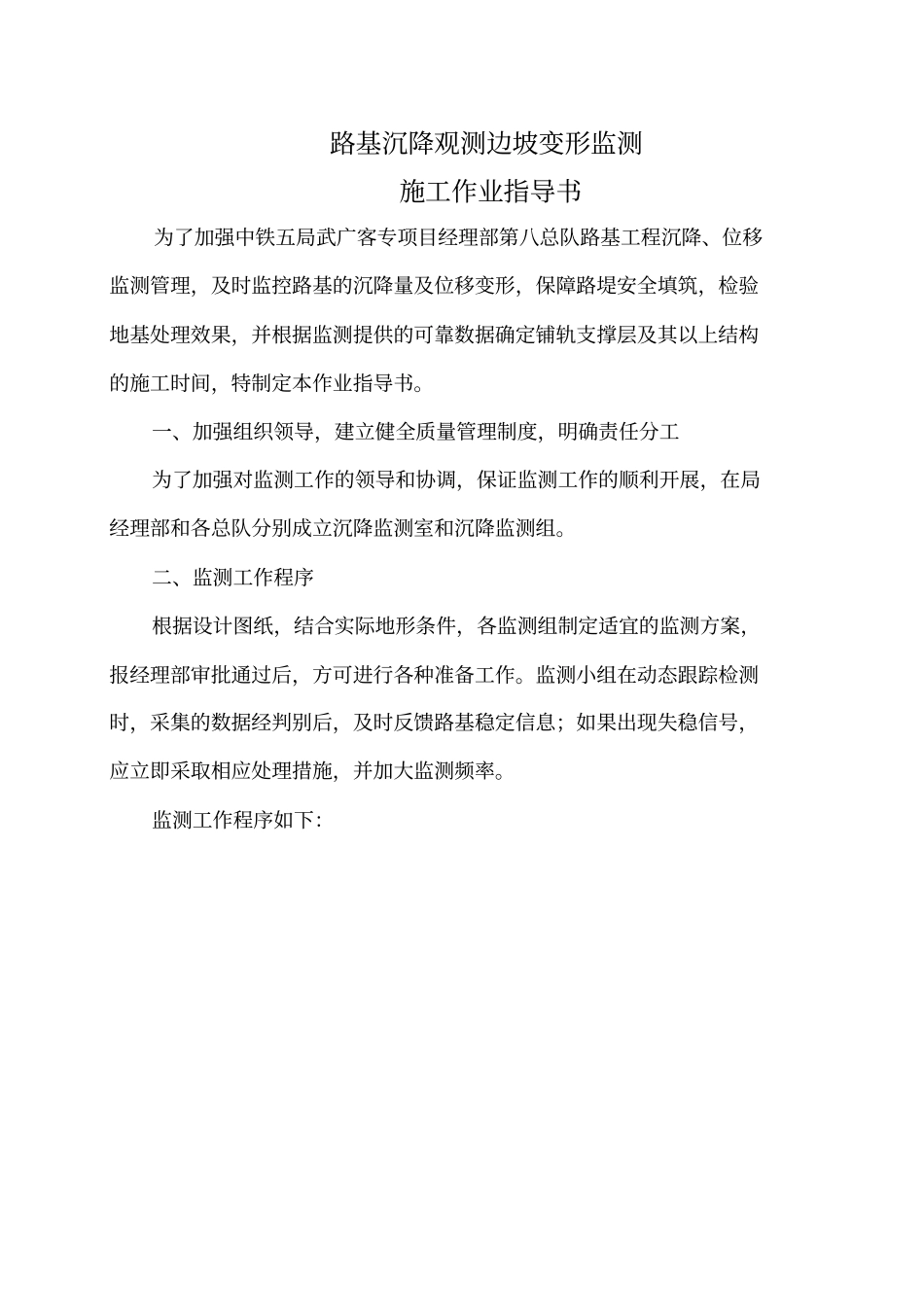

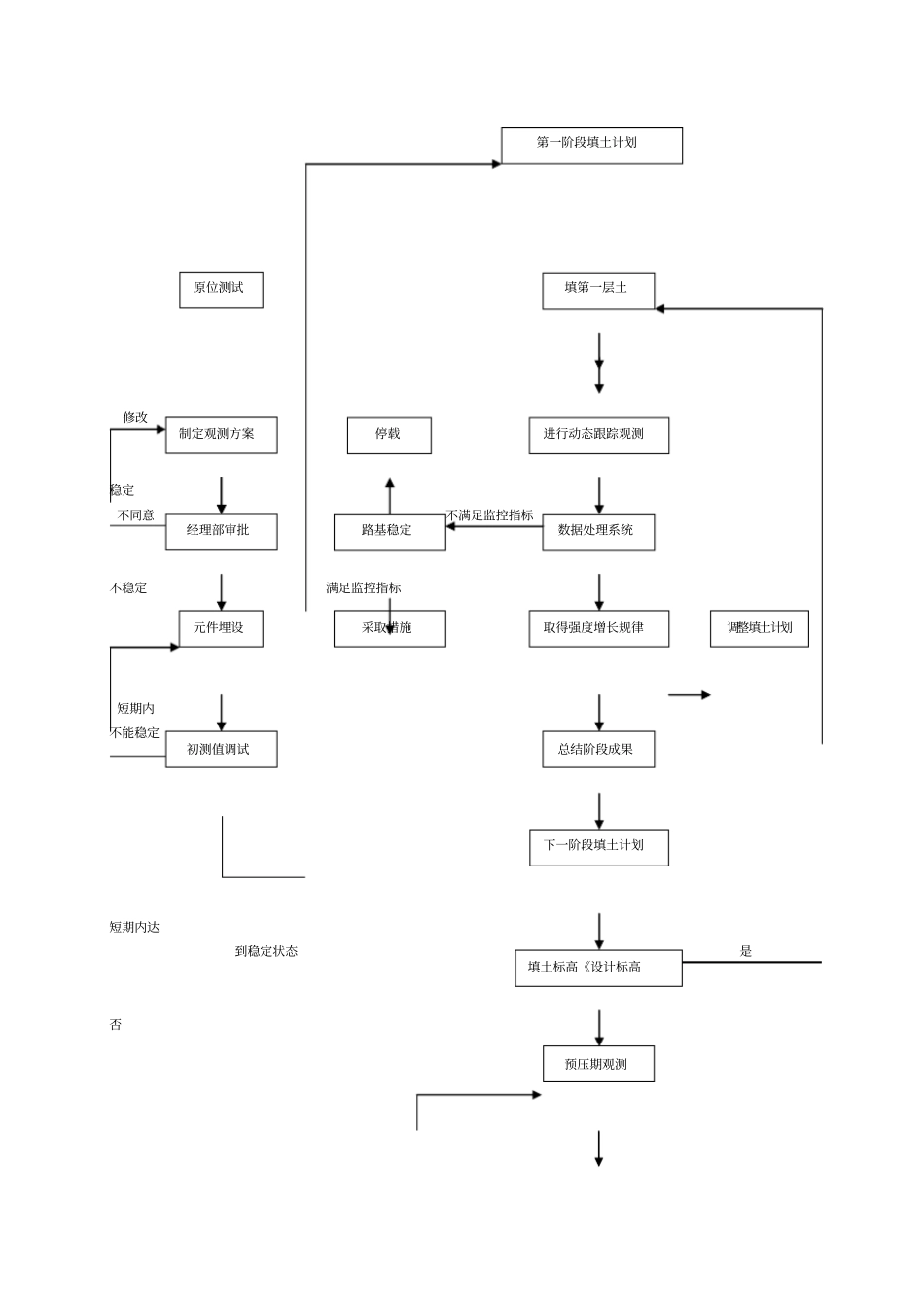

路基沉降观测边坡变形监测施工作业指导书为了加强中铁五局武广客专项目经理部第八总队路基工程沉降、位移监测管理，及时监控路基的沉降量及位移变形，保障路堤安全填筑，检验地基处理效果，并根据监测提供的可靠数据确定铺轨支撑层及其以上结构的施工时间，特制定本作业指导书。一、加强组织领导，建立健全质量管理制度，明确责任分工为了加强对监测工作的领导和协调，保证监测工作的顺利开展，在局经理部和各总队分别成立沉降监测室和沉降监测组。二、监测工作程序根据设计图纸，结合实际地形条件，各监测组制定适宜的监测方案，报经理部审批通过后，方可进行各种准备工作。监测小组在动态跟踪检测时，采集的数据经判别后，及时反馈路基稳定信息；如果出现失稳信号，应立即采取相应处理措施，并加大监测频率。监测工作程序如下：修改稳定不同意不满足监控指标不稳定满足监控指标短期内不能稳定短期内达到稳定状态是否原位测试制定观测方案经理部审批元件埋设初测值调试第一阶段填土计划填第一层土进行动态跟踪观测数据处理系统取得强度增长规律总结阶段成果下一阶段填土计划填土标高《设计标高预压期观测停载路基稳定采取措施调整填土计划否否是三、监测测试项目和内容1、路基变形监测路基变形监测，包括路基面沉降监测、基底沉降监测、路堤本体沉降监测、深厚层第四系地层的分层沉降监测，另外软土或松软土地基路堤地段的边桩位移监测、复合地基的加筋（土工格栅）应力、应变监测等。当路基基底或下卧层为平坡时，路堤主监测断面为线路中心；当地表横坡或下卧层横坡大于20%时，应于填方较高侧或压缩层较厚侧增加监测点；基底沉降监测与路堤本体沉降监测在一般路基（非试验段）地段监测点应尽量布置于同一路基基地和基床底层顶面；同时在软土及松软土路基填筑时，沿线路纵向每隔30~50m在距坡脚2m处设置位移边桩，以控制填土速率。控制标准为：路堤中心地面沉降速率小于1.0cm/d，坡脚水平位移速率小于0.5cm/d。2、路堑高边坡的位移变形监测制定卸载标准满足卸载要求卸载采取处理措再处理变形检测范围包括：1）、大型滑坡、堆积体等不良地质边坡；2）、白垩系、下第三泥岩、粉砂岩、砂砾岩；元古界泥质板岩、千枚岩等软质岩高边坡；二迭、石炭、泥盆系的炭质页岩、砂页岩、煤系地层、泥岩等易浸水软化的软质岩及软硬互层的路堑边坡高度≥20m时；3）、第“2）”条的地层条件，当存在顺层现象或受构造影响结构面发育；不利结构面发育，边坡高度≥15m时；4）、土质及全风化层，边坡高度≥15m时。边坡变形控制应满足各类支护结构型式的验收标准，边坡稳定性验算应满足规范规定和设计要求。各类监测警戒值，应根据当地工程经验采取类比法和监测资料的分析、归类总结确定，随着监测项目的实践深入，逐步建立和完善各种条件下的边坡变形评价、边坡稳定性、边坡质量的综合评估办法和控制标准。四、测量仪器配置表及管理1、主要仪器配置表（按一个总队配置）序号仪器名称规格型号单位数量备注1全站仪2”套12水准仪DS1台23经纬仪2”台14铟瓦合金钢尺3m把25便携式电脑PIII台16测斜仪台17振弦频率检测仪台18钢卷尺50m把29遮阳伞把22、测量仪器管理1）．监测小组设专人谭显政负责仪器的保管，测量仪器不得外借，使用完后及时清理并点收入库，并不得在外过夜。2）．仪器使用要有记录，并有签认。3）．测量仪器使用前必须经有资质单位检定合格后方可使用。仪器要进行年检，使用中定期对测量仪器进行检校，保证仪器精度。当发现测量仪器异常时，应及时上报测量主管工程师，分析原因并做检校或维修。4）．当一般仪器被损坏时要立即报测量主管工程师，并在24小时内由当事人对仪器损坏经过写出书面材料，由测量主管工程师组织测量组工程师对损坏原因进行分析，并形成书面处理的报告留测量组存档，并把处理报告上报工程部。5）．当重要仪器被损坏时要立即报测量主管工程师，并在4小时内由当事人对仪器损坏经过写出书面材料，由测量主管工程师报工程部长，由工程部长组织工程部工程师对损坏原因进行分析，并形成书面的处理报告留工程部存档，并把处理报告上报总工程师。五、路基沉降监测1、监测剖面的布置...
