路基防护工程施工组织设计VIP免费

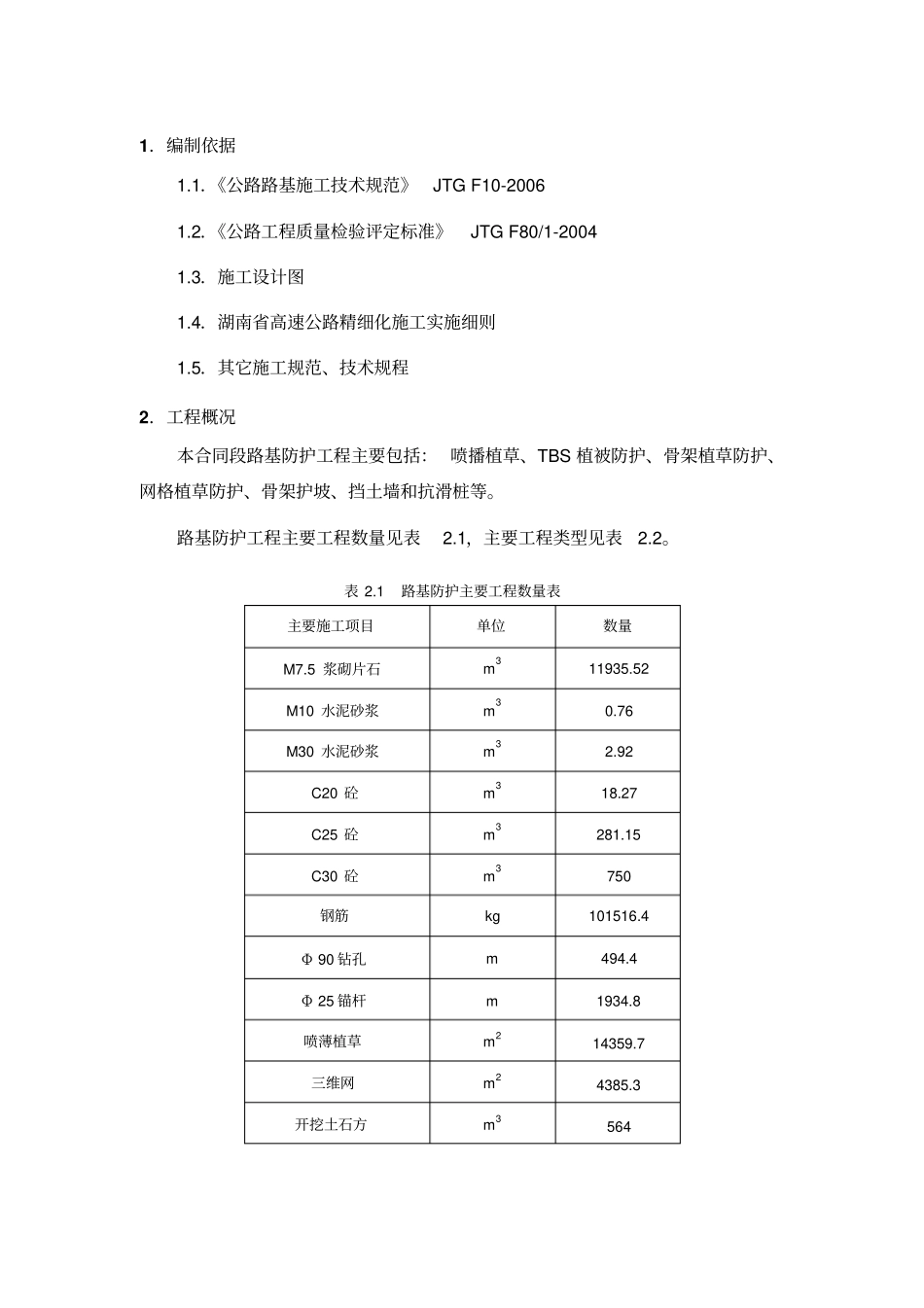

1．编制依据1.1．《公路路基施工技术规范》JTGF10-20061.2．《公路工程质量检验评定标准》JTGF80/1-20041.3．施工设计图1.4．湖南省高速公路精细化施工实施细则1.5．其它施工规范、技术规程2．工程概况本合同段路基防护工程主要包括：喷播植草、TBS植被防护、骨架植草防护、网格植草防护、骨架护坡、挡土墙和抗滑桩等。路基防护工程主要工程数量见表2.1，主要工程类型见表2.2。表2.1路基防护主要工程数量表主要施工项目单位数量M7.5浆砌片石m311935.52M10水泥砂浆m30.76M30水泥砂浆m32.92C20砼m318.27C25砼m3281.15C30砼m3750钢筋kg101516.4Φ90钻孔m494.4Φ25锚杆m1934.8喷薄植草m214359.7三维网m24385.3开挖土石方m3564表2.2路基防护主要工程项目表分项工程子分项桩号及部位备注护坡TBS植被护坡ZK66+580-ZK66+700第一级边坡左侧ZK66+595-ZK66+700第二级边坡左侧ZK66+610-ZK66+680第三级边坡左侧人字形骨架植草护坡ZK66+615-ZK66+675第四级边坡左侧菱形骨架植草护坡ZK67+158-ZK67+190左侧YK66+639-YK66+670第一级边坡右侧YK66+645-YK66+670第二级边坡右侧X003改路边坡拱形骨架植草护坡ZK67+160-ZK67+340第一级边坡右侧ZK67+190-ZK67+230第二级边坡右侧ZK67+230-ZK67+380右侧喷薄植草护坡ZK67+190-ZK67+395左侧YK67+218-YK67+225左侧ZK67+190-ZK67+230第三级边坡右侧边坡踏步ZK67+200-ZK67+201第一级填方边坡右侧ZK67+200-ZK67+201第二级填方边坡右侧ZK67+300-ZK67+301第一级填方边坡右侧菱形锚杆框架植草护坡ZK67+385-ZK67+395右侧YK67+218-YK67+225右侧碎落台加固ZK66+639-ZK66+702碎落台加固左侧ZK67+158-ZK67+190碎落台加固左侧ZK67+385-ZK67+395碎落台加固右侧YK66+639-YK66+672碎落台加固右侧YK67+218-YK67+225碎落台加固右侧抗滑桩ZK67+158.5挡土墙K66+200左侧弃土堆挡土墙ZK67+400左侧弃土堆挡土墙X003改路挡土墙3．施工准备3.1．施工人员主要管理人员和作业人员均已进场，主要管理人员见表3.1。表3.1主要管理人员表职务姓名职称技术负责人邹武高级工程师安全负责人江淮工程师施工负责人廖建宇工程师试验室主任赵春枫工程师质检员谭灿光技术员施工员罗金祥技术员施工员彭亮平技术员测量员邹辉技术员3.2．机械设备主要机械设备已进场，见表3.2。表3.2主要机械设备表序号设备名称规格型号数量（台/套）备注1挖掘机CAT320B1良好2装载机ZL501良好3砼搅拌机JS10001良好4砼搅拌机JS5001良好5砂浆搅拌机JS3504良好6锚杆钻机MD-501良好7注浆机KZY-50/701良好8钢筋切断机GQ40B2良好9钢筋弯曲机GW40A2良好10钢筋调直机GTJ6×122良好11电焊机BX3-500-23良好12砼运输车LYJ5290GJB2良好13喷播机PT28-30001良好14水泵ZC202良好15自卸车EQ3260G3良好3.3．物资材料准备施工前与各方材料供应商签订供货合同，各分项工程开工前一个星期通知供货商供货。施工原材料进场后立即送试验室进行试验，确保用于防护工程的各种原材料合格。3.4．技术准备3.4.1．认真详细的审查设计图纸及各项相关文件，对相关施工人员进行技术交底，并进行现场核对。3.4.2．组织作业人员进行上岗培训和技能学习，加强质量意识、安全意识和环境保护意识等教育。4．主要施工项目施工方法4.1．喷播植草护坡4.1.1．施工工艺喷播植草施工工艺见图4.1。4.1.2．施工方法4.1.2.1．施工准备4.1.2.1.1．按设计边坡自上而下清除坡面松土、碎石以及风化岩层等不利于草种生长和规范不允许的所有杂物；对填土土质较差且不利于草种生长的坡面采用回填客土，并洒水充分湿润让坡面自然沉降至稳定。4.1.2.1.2．把绿色基材、纤维、种植土按1：2：2（体积比）的设计比例及混合植被种子依次倒入混凝土搅拌机料斗搅拌，搅拌时间不应小于1min。种植土应选择工地原有的清淤清表土或附近农田土粉碎过8mm筛，含水量不得超过20%。4.1.2.1.3．备好塑料网（用窗纱），梯架。4.1.2.2．喷浆操作4.1.2.2.1．检查水、电、风路是否连接无误，各种机具是否正常。4.1.2.2.2．人员和喷射机就位，调整好进料闸门，向机组的料斗中加料。4.1.2.2.3．打开进风管阀门，开启喷头水阀，先湿润坡面，利于泥浆粘结。4.1.2.2.4．开动搅拌机，使拌合料进入喷射机的料斗中...
