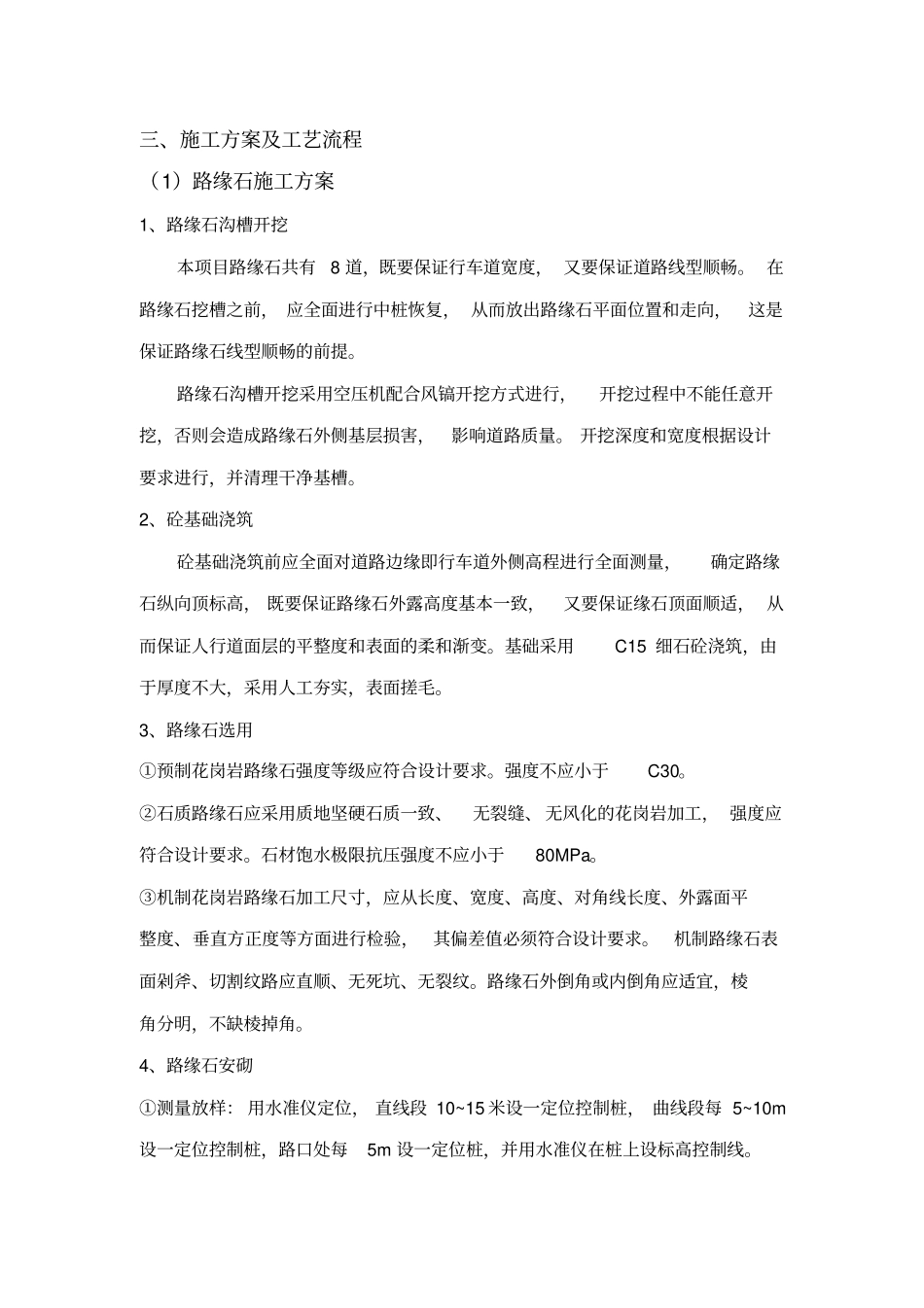

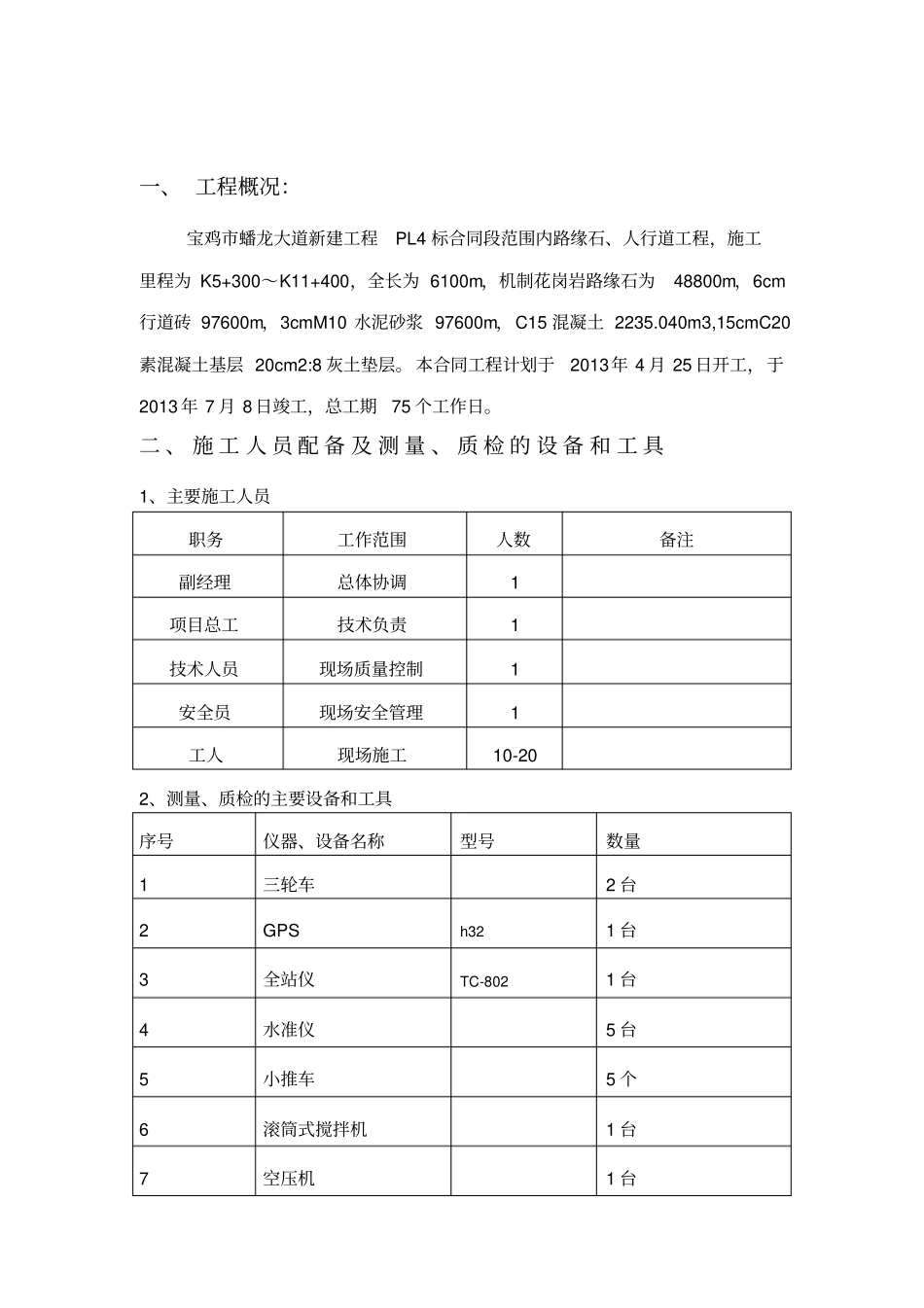

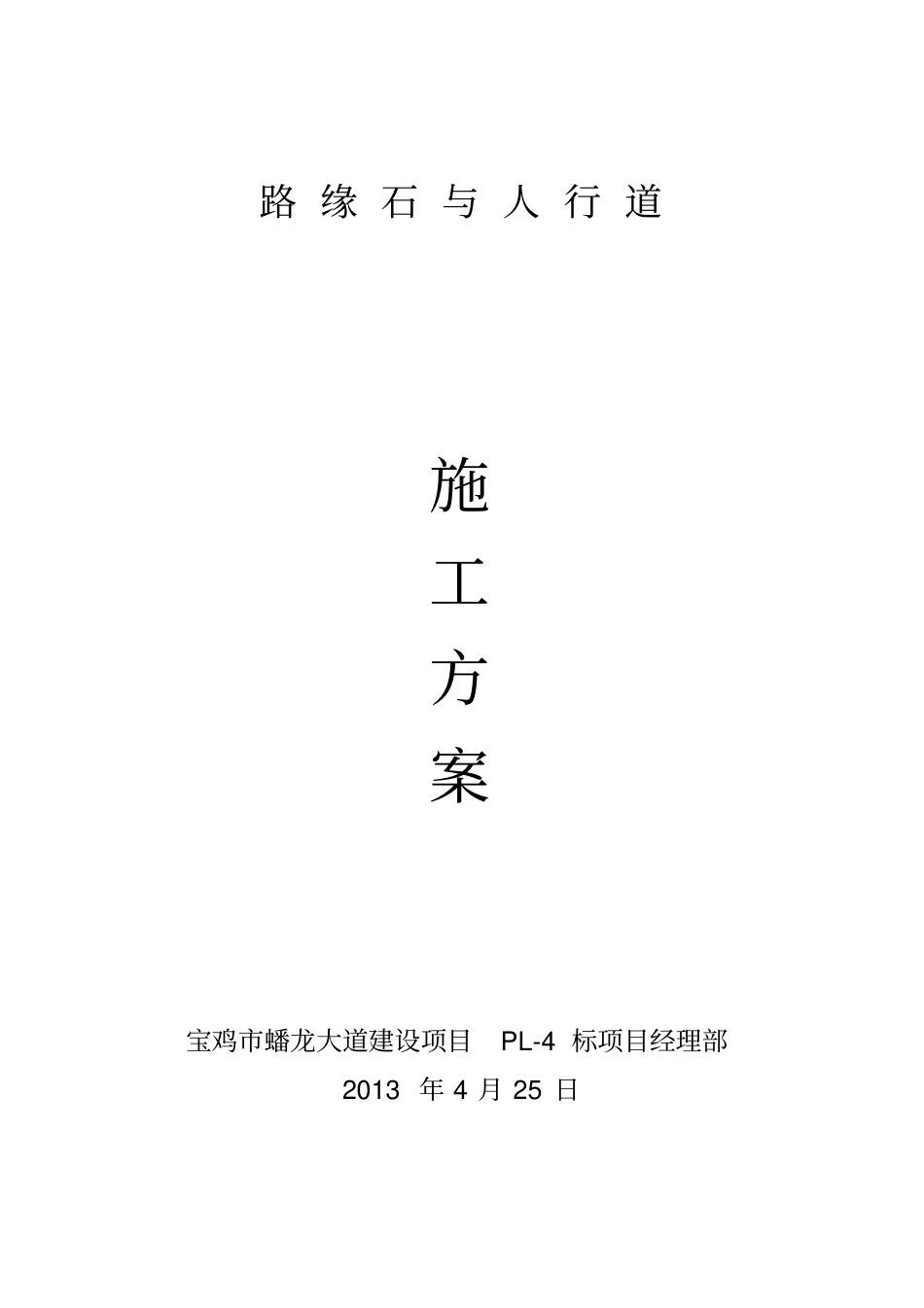

路缘石与人行道施工方案宝鸡市蟠龙大道建设项目PL-4标项目经理部2013年4月25日一、工程概况：宝鸡市蟠龙大道新建工程PL4标合同段范围内路缘石、人行道工程，施工里程为K5+300～K11+400，全长为6100m，机制花岗岩路缘石为48800m，6cm行道砖97600m，3cmM10水泥砂浆97600m，C15混凝土2235.040m3,15cmC20素混凝土基层20cm2:8灰土垫层。本合同工程计划于2013年4月25日开工，于2013年7月8日竣工，总工期75个工作日。二、施工人员配备及测量、质检的设备和工具1、主要施工人员职务工作范围人数备注副经理总体协调1项目总工技术负责1技术人员现场质量控制1安全员现场安全管理1工人现场施工10-202、测量、质检的主要设备和工具序号仪器、设备名称型号数量1三轮车2台2GPSh321台3全站仪TC-8021台4水准仪5台5小推车5个6滚筒式搅拌机1台7空压机1台三、施工方案及工艺流程（1）路缘石施工方案1、路缘石沟槽开挖本项目路缘石共有8道，既要保证行车道宽度，又要保证道路线型顺畅。在路缘石挖槽之前，应全面进行中桩恢复，从而放出路缘石平面位置和走向，这是保证路缘石线型顺畅的前提。路缘石沟槽开挖采用空压机配合风镐开挖方式进行，开挖过程中不能任意开挖，否则会造成路缘石外侧基层损害，影响道路质量。开挖深度和宽度根据设计要求进行，并清理干净基槽。2、砼基础浇筑砼基础浇筑前应全面对道路边缘即行车道外侧高程进行全面测量，确定路缘石纵向顶标高，既要保证路缘石外露高度基本一致，又要保证缘石顶面顺适，从而保证人行道面层的平整度和表面的柔和渐变。基础采用C15细石砼浇筑，由于厚度不大，采用人工夯实，表面搓毛。3、路缘石选用①预制花岗岩路缘石强度等级应符合设计要求。强度不应小于C30。②石质路缘石应采用质地坚硬石质一致、无裂缝、无风化的花岗岩加工，强度应符合设计要求。石材饱水极限抗压强度不应小于80MPa。③机制花岗岩路缘石加工尺寸，应从长度、宽度、高度、对角线长度、外露面平整度、垂直方正度等方面进行检验，其偏差值必须符合设计要求。机制路缘石表面剁斧、切割纹路应直顺、无死坑、无裂纹。路缘石外倒角或内倒角应适宜，棱角分明，不缺棱掉角。4、路缘石安砌①测量放样：用水准仪定位，直线段10~15米设一定位控制桩，曲线段每5~10m设一定位控制桩，路口处每5m设一定位桩，并用水准仪在桩上设标高控制线。②安砌路缘石应按设计要求砂浆种类，坐浆砌筑稳固，砂浆饱满，厚度均匀，砂浆宜采用干硬性砂浆。缝隙宽度直线段为±3mm，相邻两快高差为3mm.所有灌缝必须用钢筋作的勾缝抹子拉压光洁，凹缝深浅一致。③路缘石安砌完成后，应浇水养护不少于3天，并防止碰撞。④路缘石砌筑应稳固，直线段顺直、缝隙均匀，灌缝密实，平缘石表面平顺不阻水。⑤一般整体施工先安装路缘石后做沥青路面，路缘石安装应先安装平缘石，后安装立缘石。⑥路缘石背后设靠背，作为支撑连同沟槽用水泥砼浇灌填实，路缘石外侧不安装平石的还应将沟槽空隙用水泥砼嵌补。工艺流程图（2）人行道施工方案1、混凝土垫层施工混凝土垫层施工前将基底地坪上的杂物、浮土清理干净；并对灰土进行夯实，高于底面标高的挖除，低于设计标高处用砂砾填平、夯实处理。混凝土施工中各工序控制如下：①原材料进场控制：混凝土选用滚筒式搅拌机搅拌，进场时，要求提供产品合格证，并在现场制作标准试压块。②模板采用木模，安装前先刷隔离剂，安装时放线、定位、校正，并控制混凝土成品混凝土平石机制花岗岩侧石运输施工放样安装调整勾缝二次养护砂浆拌和、运输的厚度标高、弹出标高控制线。③浇捣施工中严格控制塌落度，出场混凝土在2小时内使用完。浇捣用振动棒振捣，保证混凝土浇捣的密度。④混凝土浇筑完成，将凸出石子或不光之处抹平。最后用靠尺板检查平整度，符合要求后人工抹光。⑤完成后阻断交通，以防人踩、车碾破坏地坪面。⑥应分区段进行砌筑。分区段应结合变形缝位置、不同材料的地面面层的连接处位置等进行划分。2、人行道施工准备工作①下承层准备：在铺设人行道彩砖前应逐断面检查基层的标高和基层质量情况，对不符合要求的要进行处理。②施工放样：根据横坡度进行高程控制放样，根据块料面层...
