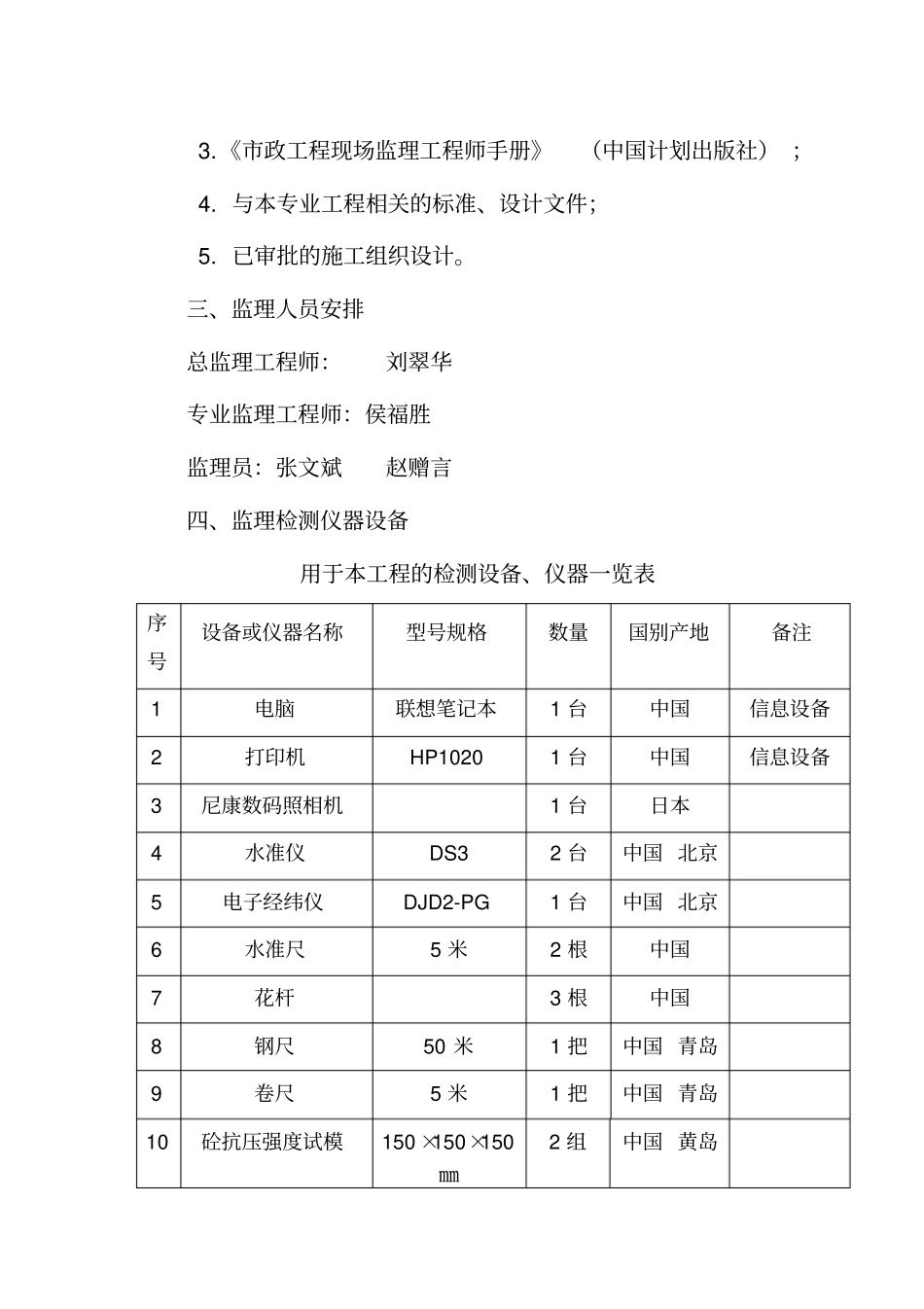

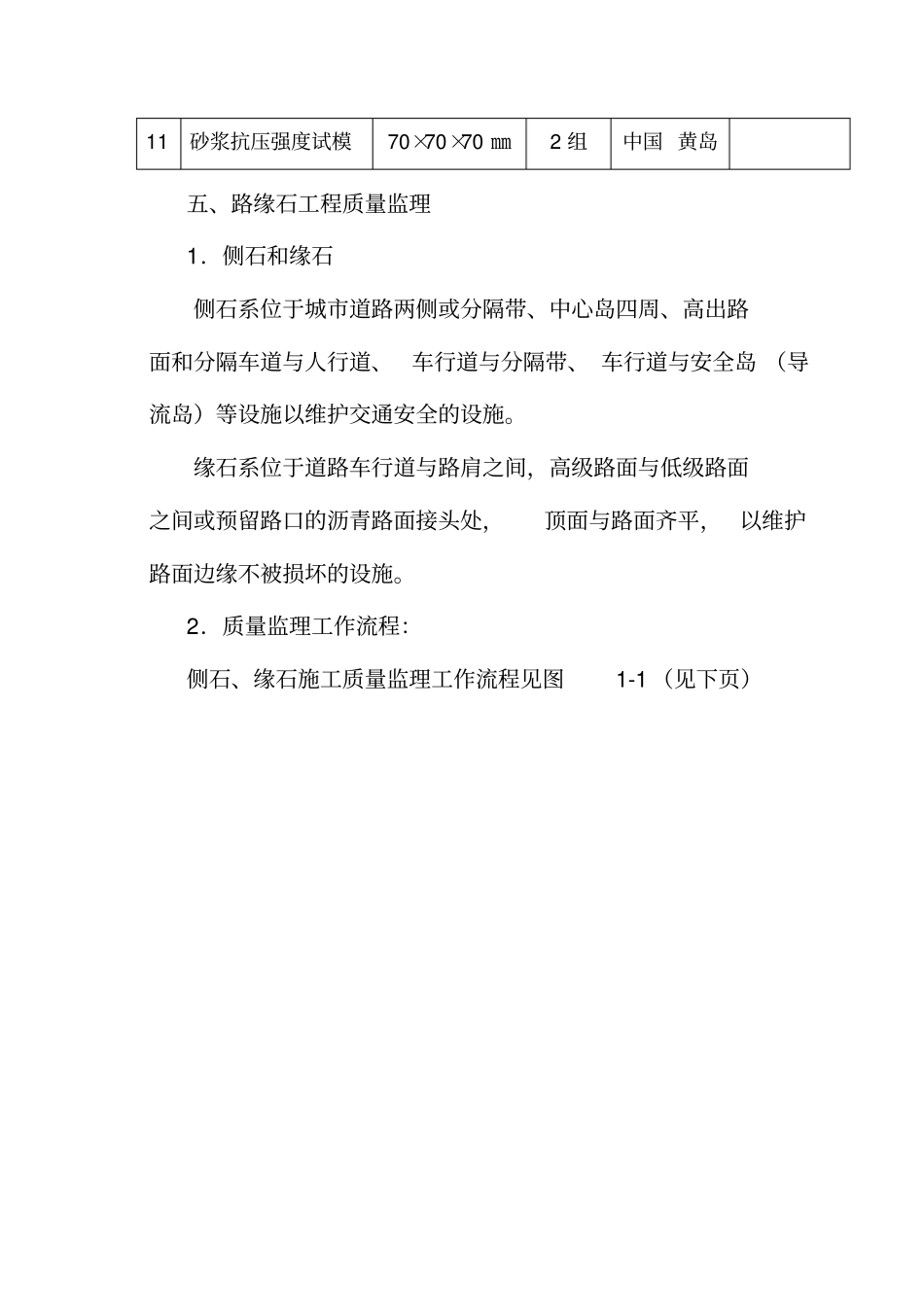

侧石、缘石监理实施细则侧石、缘石是城市道路的重要组成部分。它的材质及安装质量，将直接影响城市容貌。为保证侧石、缘石施工质量，加强现场质量控制，特制定本监理细则。本细则未详尽之处，须按国家有关规范规定办理。一、本监理项目工程概况及工程特点1．工程概况平度市天津路及东内环道路配套改造工程二标段路缘石工程，西起兰州路东至柳州路，单侧长度2390米，工程设计沿原路面边侧安装花岗岩路缘石。2．工程特点路缘石工程的监理内容主要包括：路缘石沟槽开挖、垫层及靠背铺筑、路缘石安装等。路缘石根据设计要求采用六面机切芝麻白花岗岩，安装位置应与原沥青混凝土路面边侧一致，同时应兼顾直线顺直、曲线弯顺。二、监理实施细则编制依据1.已批准的监理规划；2.《市政道路工程质量检验评定标准》（CJJ1—90）；3.《市政工程现场监理工程师手册》（中国计划出版社）；4.与本专业工程相关的标准、设计文件；5.已审批的施工组织设计。三、监理人员安排总监理工程师：刘翠华专业监理工程师：侯福胜监理员：张文斌赵赠言四、监理检测仪器设备用于本工程的检测设备、仪器一览表序号设备或仪器名称型号规格数量国别产地备注1电脑联想笔记本1台中国信息设备2打印机HP10201台中国信息设备3尼康数码照相机1台日本4水准仪DS32台中国北京5电子经纬仪DJD2-PG1台中国北京6水准尺5米2根中国7花杆3根中国8钢尺50米1把中国青岛9卷尺5米1把中国青岛10砼抗压强度试模150×150×150㎜2组中国黄岛11砂浆抗压强度试模70×70×70㎜2组中国黄岛五、路缘石工程质量监理1．侧石和缘石侧石系位于城市道路两侧或分隔带、中心岛四周、高出路面和分隔车道与人行道、车行道与分隔带、车行道与安全岛（导流岛）等设施以维护交通安全的设施。缘石系位于道路车行道与路肩之间，高级路面与低级路面之间或预留路口的沥青路面接头处，顶面与路面齐平，以维护路面边缘不被损坏的设施。2．质量监理工作流程：侧石、缘石施工质量监理工作流程见图1-1（见下页）不合格承包人按质量要求自合格检侧石缘石质量检验监理工程师控制位置、高程，合格签认检测测量放线监理工程师按规定频率随机抽样，控制外形尺寸、平整度及缺陷承包商填写道路半成品质量验收报验单，承包人填写监理工程师签认路面基层刨槽平整监理工程师旁站控制位置、高程、宽度侧石、缘石安砌监理工程师旁站控制安砌直顺度、顶面高程及相邻高差承包人按规范规定自检合格，并报相关资料侧石、缘石验收检验监理工程师按规定频率要求随机抽检承包商填写质量验收报验单抽验监理工程师按规定频率抽检审批监理工程师签发竣工证书返工图1-1侧石、缘石施工质量监理工作流程3．施工要求（1）材料要求1）侧石、缘石采用芝麻白花岗岩，六面机切，没有折断和缺边掉角，强度合格，各部尺寸合格，外面平整，颜色一致，光洁度好，且应有出厂合格证。不合格的石材应废弃、禁止使用。侧石缘石允许偏差见下表：侧石、缘石允许偏差材质项目允许偏差（㎜）石质侧石、缘石外形尺寸长±5，宽、厚±3对角线（大面长边相对差）≤52）水泥应有备案证、产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试，经检测合格后方可使用。3）砂进场后应有试验报告，砂的质量应符合国家现行标准《普通混凝土用砂质量标准及检验方法》JGJ52的规定，砂的含泥量见表1-1：砂中的含泥量表1-1混凝土强度等级高于或等于C30低于C30含泥量、按重量计，不大于（%）3.05.04）碎石进场后应有试验报告，碎石的质量应符合国家现行标准的规定，碎石的含泥量见表1-2：碎石中的含泥量表1-2混凝土强度等级高于或等于C30低于C30含泥量、按重量计，不大于（%）1.02.0（2）施工工艺1）校核道路中线并钉立边桩，在直线部分桩距为10～15米，曲线部分为5～10米，路口弯弧为1～5米。并标出侧石、缘石顶面标高。2）按桩的位置拉小线或弹墨线，以线为准，按要求宽度刨槽，槽底要修理平整；如在基层加宽部分安装侧石、缘石，则将基层平整即可。3）钉桩挂线后，先用水泥砂浆铺底调平，砂浆配合比按设计确定，然后挂线依次安装侧石、缘石，直线段要直顺，曲线段要圆顺，顶面要平整。4）事先...
