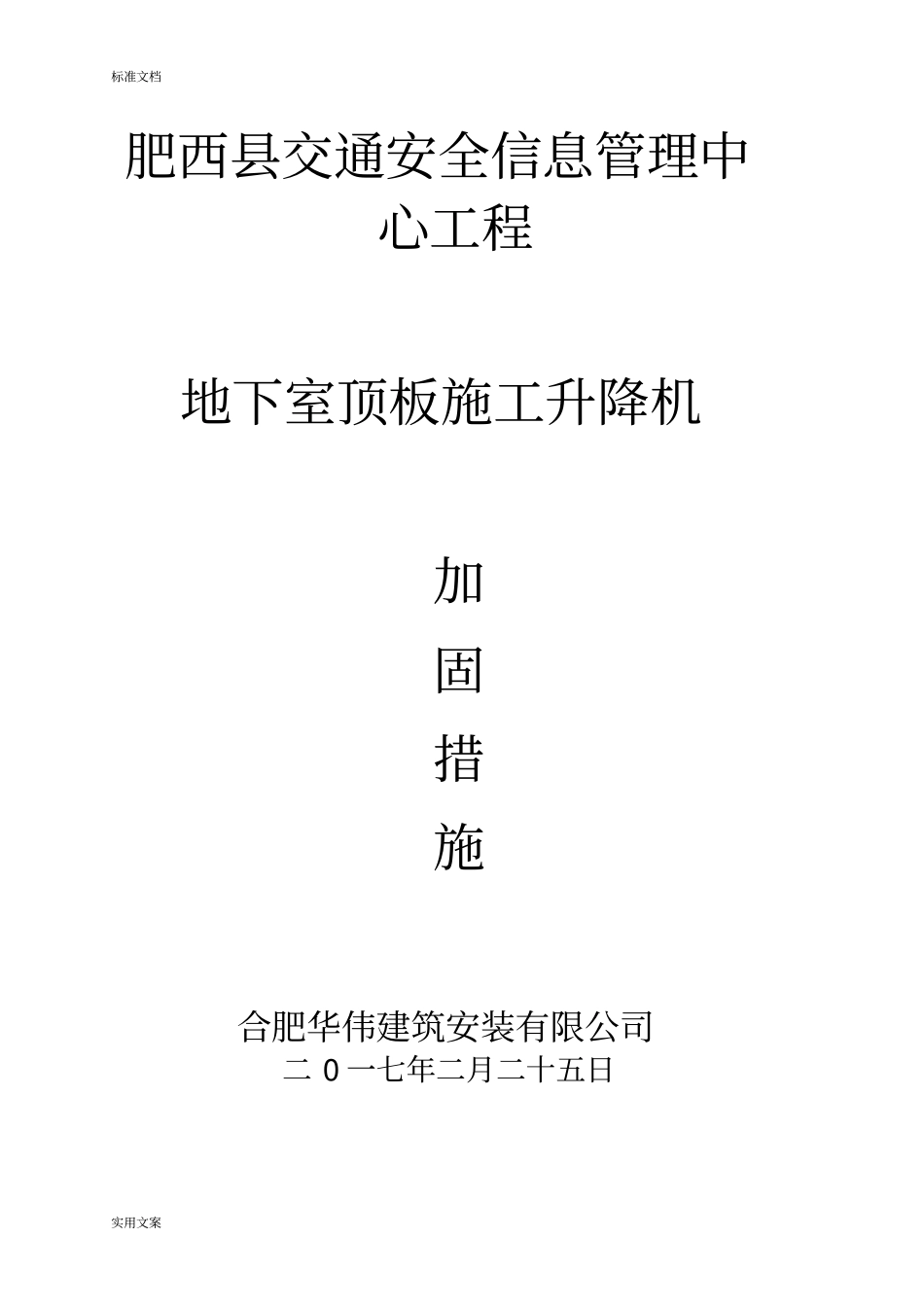

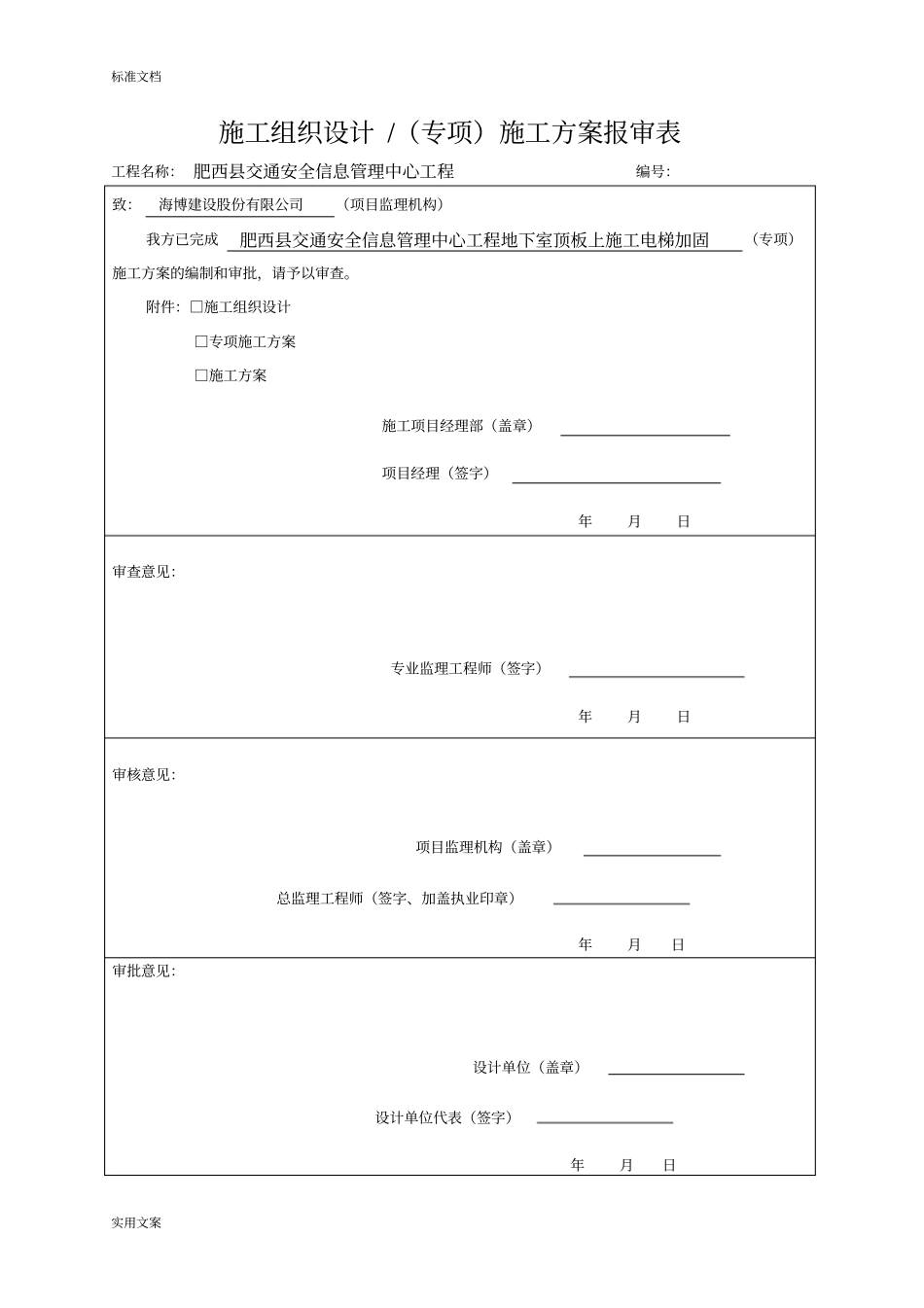

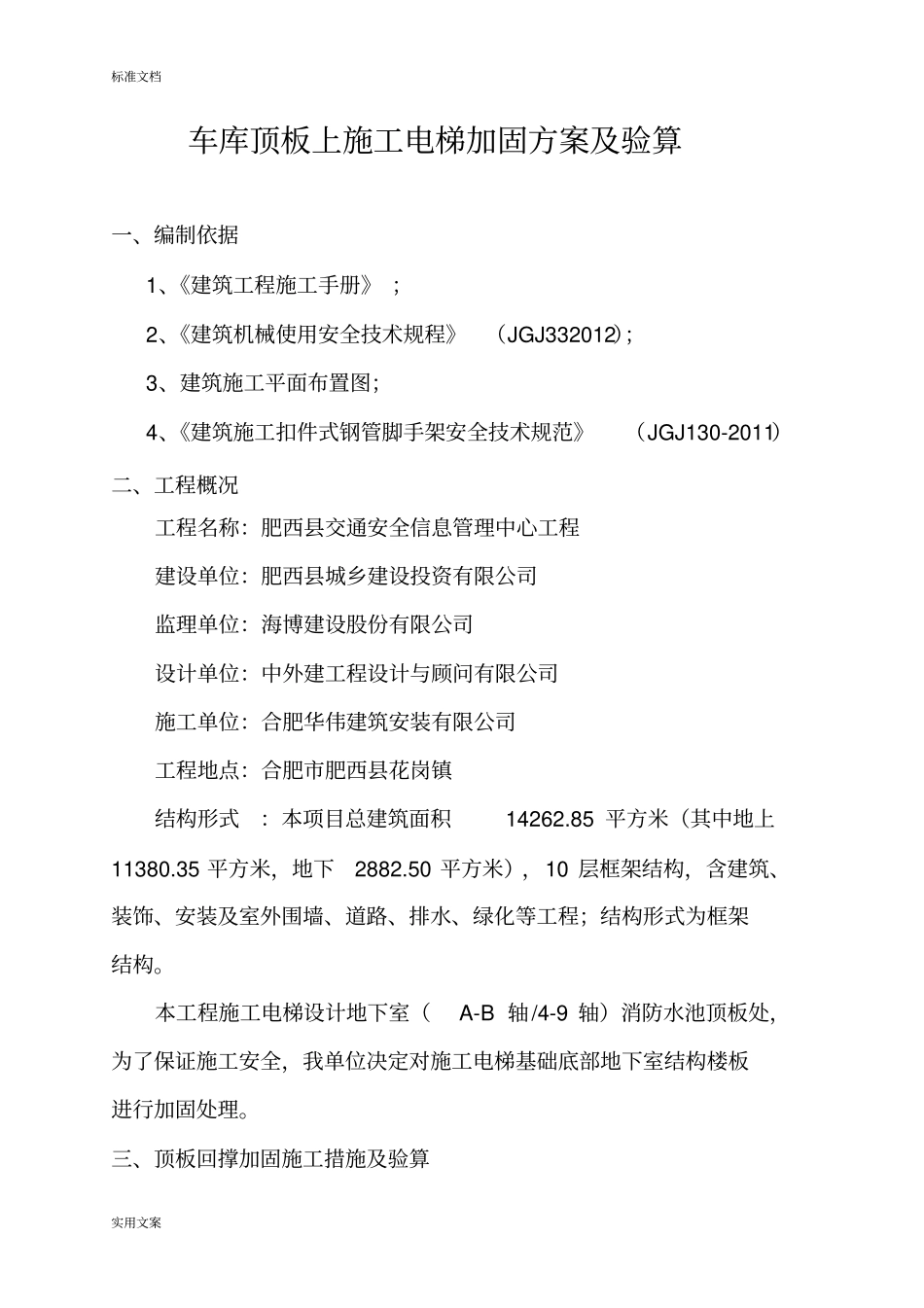

标准文档实用文案肥西县交通安全信息管理中心工程地下室顶板施工升降机加固措施合肥华伟建筑安装有限公司二0一七年二月二十五日标准文档实用文案施工组织设计/（专项）施工方案报审表工程名称：肥西县交通安全信息管理中心工程编号：致：海博建设股份有限公司（项目监理机构）我方已完成肥西县交通安全信息管理中心工程地下室顶板上施工电梯加固（专项）施工方案的编制和审批，请予以审查。附件：□施工组织设计□专项施工方案□施工方案施工项目经理部（盖章）项目经理（签字）年月日审查意见：专业监理工程师（签字）年月日审核意见：项目监理机构（盖章）总监理工程师（签字、加盖执业印章）年月日审批意见：设计单位（盖章）设计单位代表（签字）年月日标准文档实用文案车库顶板上施工电梯加固方案及验算一、编制依据1、《建筑工程施工手册》；2、《建筑机械使用安全技术规程》（JGJ332012）；3、建筑施工平面布置图；4、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）二、工程概况工程名称：肥西县交通安全信息管理中心工程建设单位：肥西县城乡建设投资有限公司监理单位：海博建设股份有限公司设计单位：中外建工程设计与顾问有限公司施工单位：合肥华伟建筑安装有限公司工程地点：合肥市肥西县花岗镇结构形式：本项目总建筑面积14262.85平方米（其中地上11380.35平方米，地下2882.50平方米），10层框架结构，含建筑、装饰、安装及室外围墙、道路、排水、绿化等工程；结构形式为框架结构。本工程施工电梯设计地下室（A-B轴/4-9轴）消防水池顶板处，为了保证施工安全，我单位决定对施工电梯基础底部地下室结构楼板进行加固处理。三、顶板回撑加固施工措施及验算标准文档实用文案施工电梯安装在地下室顶板上，顶板底用满堂钢管架进行加固处理，满堂钢管架应经受力计算后进行搭设。施工升降机选用SC200/200施工升降机，考虑到动荷载、自重误差及风荷载对基础的影响，取荷载系统n=2.1。1、荷载计算：根据使用说明的要求，基础所能承受的荷载不得小于P；（以下按说明书的基础承载近似公式计算）P=（吊笼自重+底架自重+导轨架重+机构自重+载重量）（2.1÷1000×9.8）KN/kg根据SC200/200技术参数：吊笼自重1800×2=3600kg底架自重1480kg导轨架重（共28节160kg/节）28×160=4480kg载重量2000×2=4000kg总计13560kg基础承载力P=13560×2.1÷1000×9.8=279.01KN电梯满载时自重为279KN电梯基础自重：4×6×0.4×25=240KN总重：279+240=519KN2、回撑搭设方案：根据施工电梯厂家提供的使用说明书得知总荷载为519KN，基础尺寸为4000×6000mm，加固时应比基础每边加大500mm，因此加固标准文档实用文案范围为5000×7000mm。计算时按照施工电梯基础底部面积45度应力扩散，顶板厚度为180mm，实际计算受力面积取4000×6000，由此地下室顶板承担的总荷载为21.63KN/M2，由荷载由大施工电梯基础下的顶板下面设置的满堂钢管支撑架承受，计算时不考虎顶板受力，钢管支撑采用螺栓底座（钢定托）顶紧，按600mm纵横间距设置立杆，纵横向水平间距600，高度方向步距h=1500mm加设水平方向拉杆。四、地下室顶板支撑架计算：1、计算依据钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》、《建筑地基基础设计规范》、《建筑结构荷载规范》、《钢结构设计规范》等规范。2、设计选型地下室顶板在施工电梯基础底部采用钢管脚手架回撑的方式以保证板使用安全。钢管脚手架间距纵向为600mm，横向为600mm，步距为1500mm，钢管顶托顶紧。3、参数信息3.1、基本参数立杆横向间距或排距1a(m):0.60，立杆步距h(m):1.50；立杆纵向间距1b(m)0.60，平台支架计算高度H(m):3；立杆上端伸出至模板支撑点的长度a(m):0.10，平台底钢管间距离(mm):300.00；钢管类型:ф48×3.0（实际按ф48×2.7考虑钢管抗压强标准文档实用文案度），支撑连接方式：可调节支撑。3.2、荷载参数脚手板自重(KN/m2):0.300；栏杆自重(KN/m):0.150；材料堆放最大荷载(KN/m2):24.900；施工均布荷载(KN/m):1.000；4、纵向支撑钢管计算纵向钢管按照均布荷载下连续梁计算，截面几何参数为截面抵抗矩W=4.49cm3；截面惯性矩I=10.78cm4；4...
