轻质隔墙施工方案讲解VIP免费

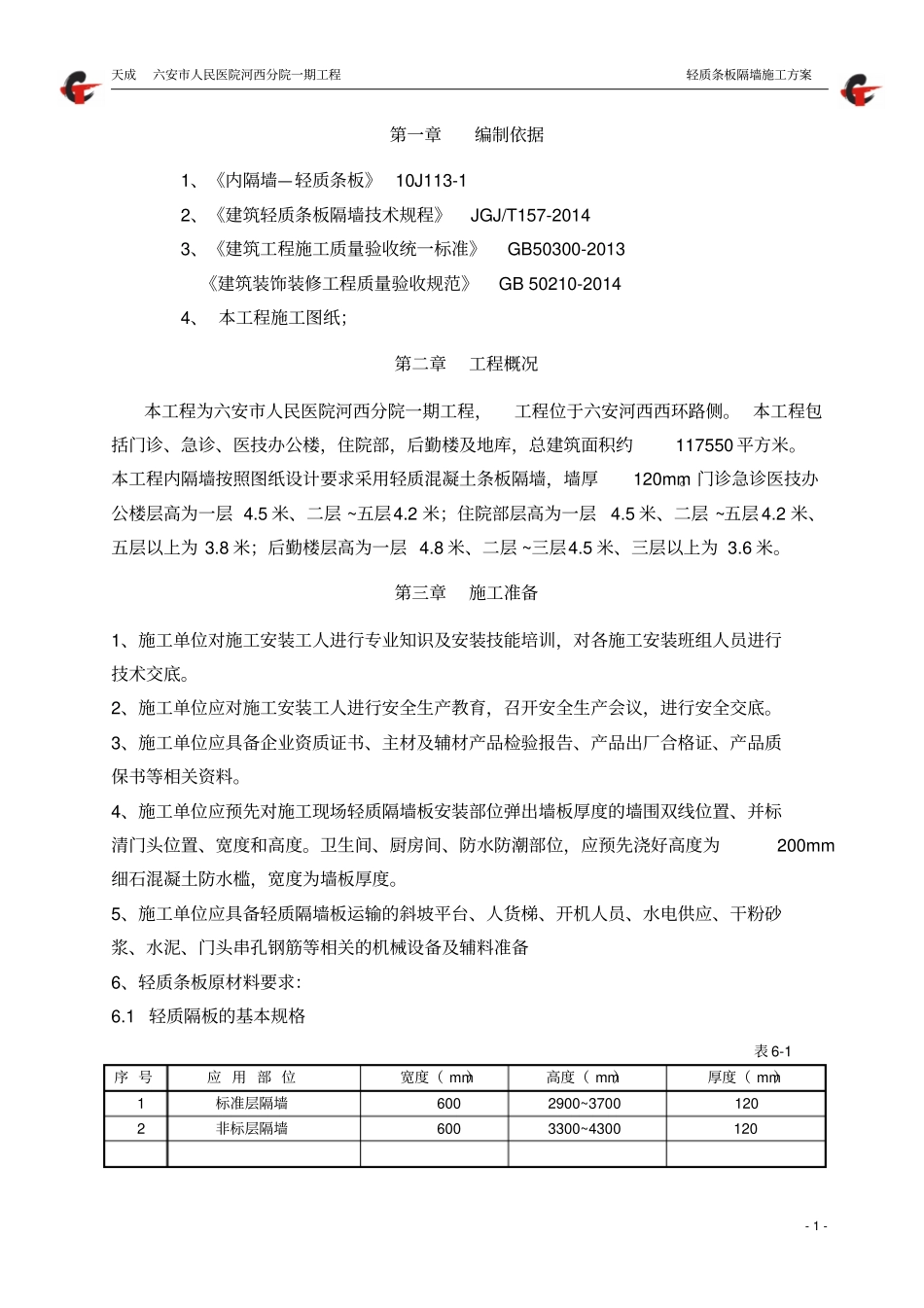

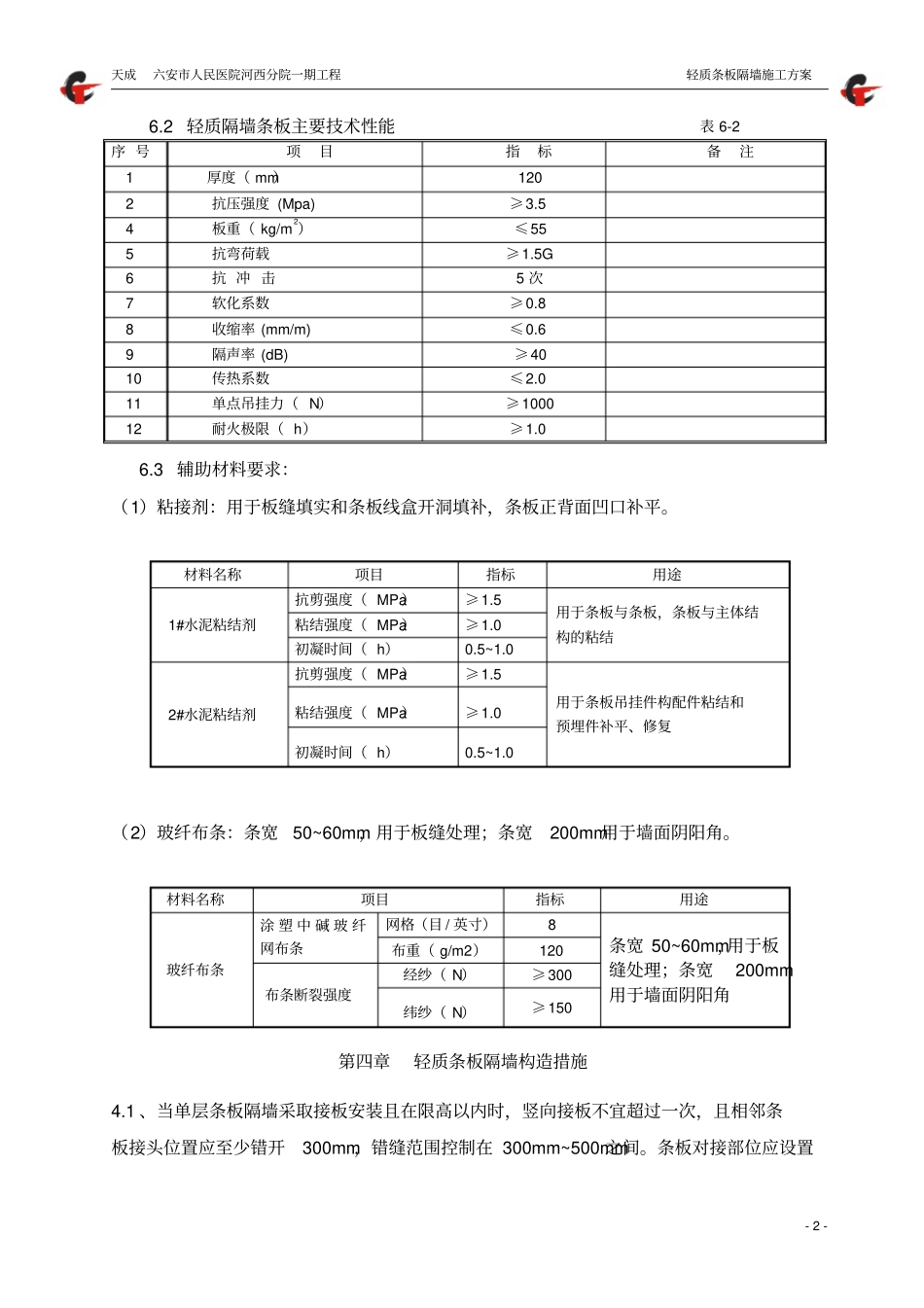

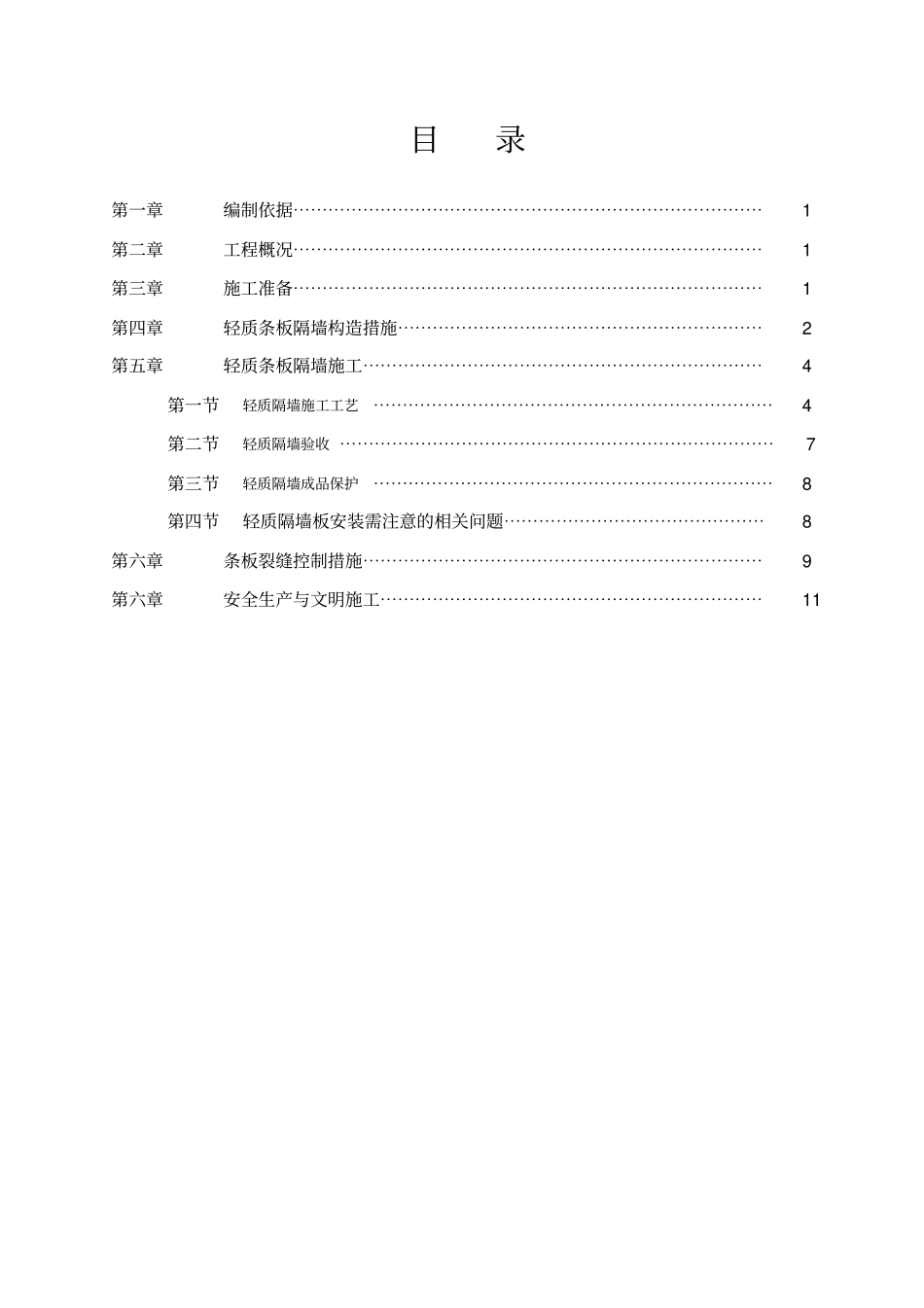

目录第一章编制依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第二章工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第三章施工准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1第四章轻质条板隔墙构造措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第五章轻质条板隔墙施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第一节轻质隔墙施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第二节轻质隔墙验收⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第三节轻质隔墙成品保护⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第四节轻质隔墙板安装需注意的相关问题⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第六章条板裂缝控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第六章安全生产与文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11天成六安市人民医院河西分院一期工程轻质条板隔墙施工方案-1-第一章编制依据1、《内隔墙—轻质条板》10J113-12、《建筑轻质条板隔墙技术规程》JGJ/T157-20143、《建筑工程施工质量验收统一标准》GB50300-2013《建筑装饰装修工程质量验收规范》GB50210-20144、本工程施工图纸；第二章工程概况本工程为六安市人民医院河西分院一期工程，工程位于六安河西西环路侧。本工程包括门诊、急诊、医技办公楼，住院部，后勤楼及地库，总建筑面积约117550平方米。本工程内隔墙按照图纸设计要求采用轻质混凝土条板隔墙，墙厚120mm。门诊急诊医技办公楼层高为一层4.5米、二层~五层4.2米；住院部层高为一层4.5米、二层~五层4.2米、五层以上为3.8米；后勤楼层高为一层4.8米、二层~三层4.5米、三层以上为3.6米。第三章施工准备1、施工单位对施工安装工人进行专业知识及安装技能培训，对各施工安装班组人员进行技术交底。2、施工单位应对施工安装工人进行安全生产教育，召开安全生产会议，进行安全交底。3、施工单位应具备企业资质证书、主材及辅材产品检验报告、产品出厂合格证、产品质保书等相关资料。4、施工单位应预先对施工现场轻质隔墙板安装部位弹出墙板厚度的墙围双线位置、并标清门头位置、宽度和高度。卫生间、厨房间、防水防潮部位，应预先浇好高度为200mm细石混凝土防水槛，宽度为墙板厚度。5、施工单位应具备轻质隔墙板运输的斜坡平台、人货梯、开机人员、水电供应、干粉砂浆、水泥、门头串孔钢筋等相关的机械设备及辅料准备6、轻质条板原材料要求：6.1轻质隔板的基本规格表6-1序号应用部位宽度（mm）高度（mm）厚度（mm）1标准层隔墙6002900~37001202非标层隔墙6003300~4300120天成六安市人民医院河西分院一期工程轻质条板隔墙施工方案-2-6.2轻质隔墙条板主要技术性能表6-2序号项目指标备注1厚度（mm）1202抗压强度(Mpa)≥3.54板重（kg/m2）≤555抗弯荷载≥1.5G6抗冲击5次7软化系数≥0.88收缩率(mm/m)≤0.69隔声率(dB)≥4010传热系数≤2.011单点吊挂力（N）≥100012耐火极限（h）≥1.06.3辅助材料要求：（1）粘接剂：用于板缝填实和条板线盒开洞填补，条板正背面凹口补平。材料名称项目指标用途1#水泥粘结剂抗剪强度（MPa）≥1.5用于条板与条板，条板与主体结构的粘结粘结强度（MPa）≥1.0初凝时间（h）0.5~1.02#水泥粘结剂抗剪强度（MPa）≥1.5用于条板吊挂件构配件粘结和预埋件补平、修复粘结强度（MPa）≥1.0初凝时间（h）0.5~1.0（2）玻纤布条：条宽50~60mm，用于板缝处理；条宽200mm用于墙面阴阳角。材料名称项目指标用途玻纤布条涂塑中碱玻纤网布条网格（目/英寸）8条宽50~60mm，用于板缝处理；条宽200mm用于墙面阴阳角布重（g/m2）120布条断裂强度经纱（N）≥300纬纱（N）≥150第四章轻质条板隔墙构造措施4.1、当单层条板隔墙采取接板安装且在限高以内时，竖向接板不宜超过一次，且相邻条板接头位置应至少错开300mm，错缝范围控制在300mm~500mm之间。条板对接部位应设置天成六安市人民医院河西分院一期工程轻质条板隔墙施工方案-3-连接件或定位钢卡，做好定位、加固和防裂处理。双层条板隔墙宜按单层条板隔墙的施工工法进行设计。4.2当抗震设防地区的条板隔墙...
