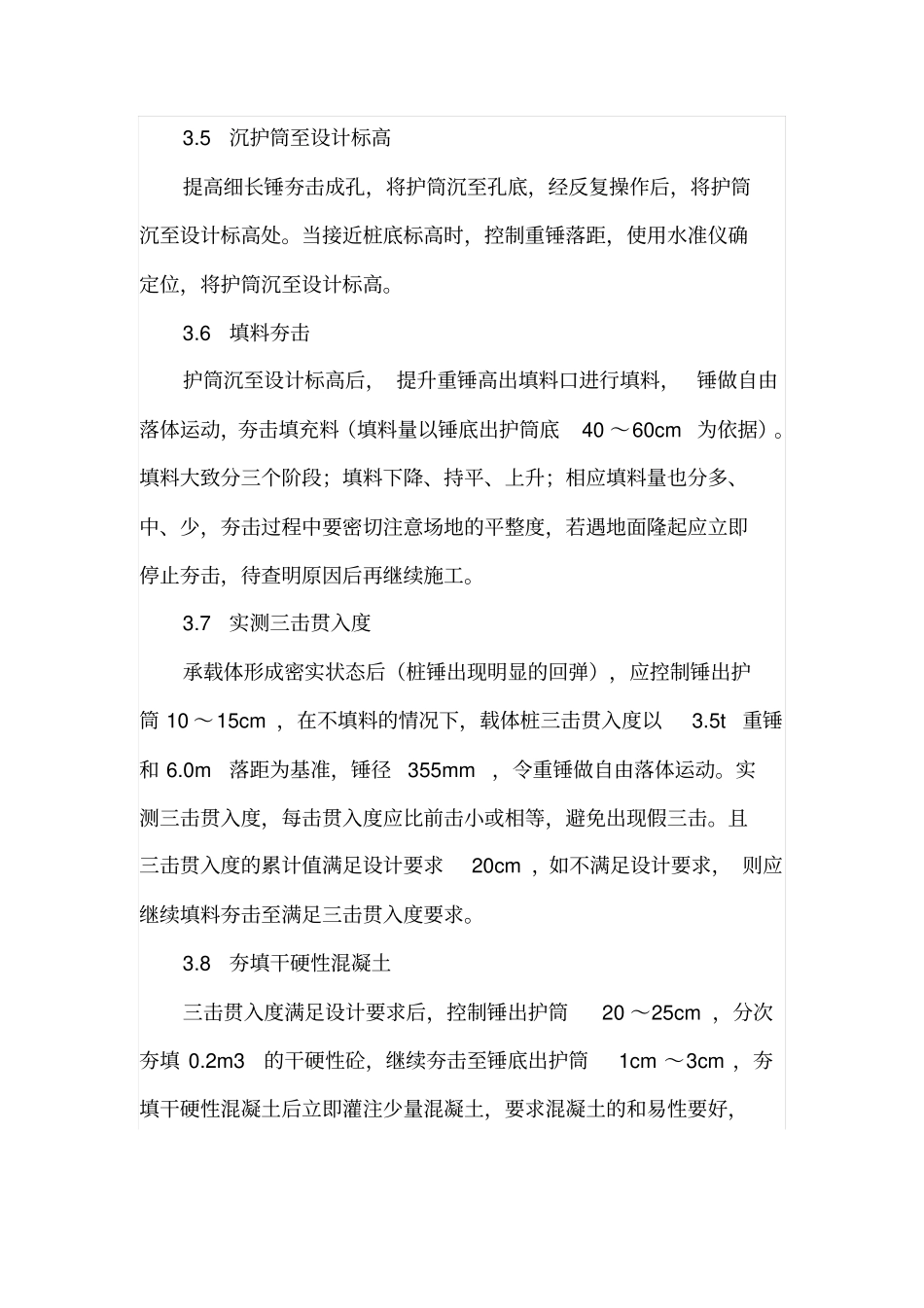

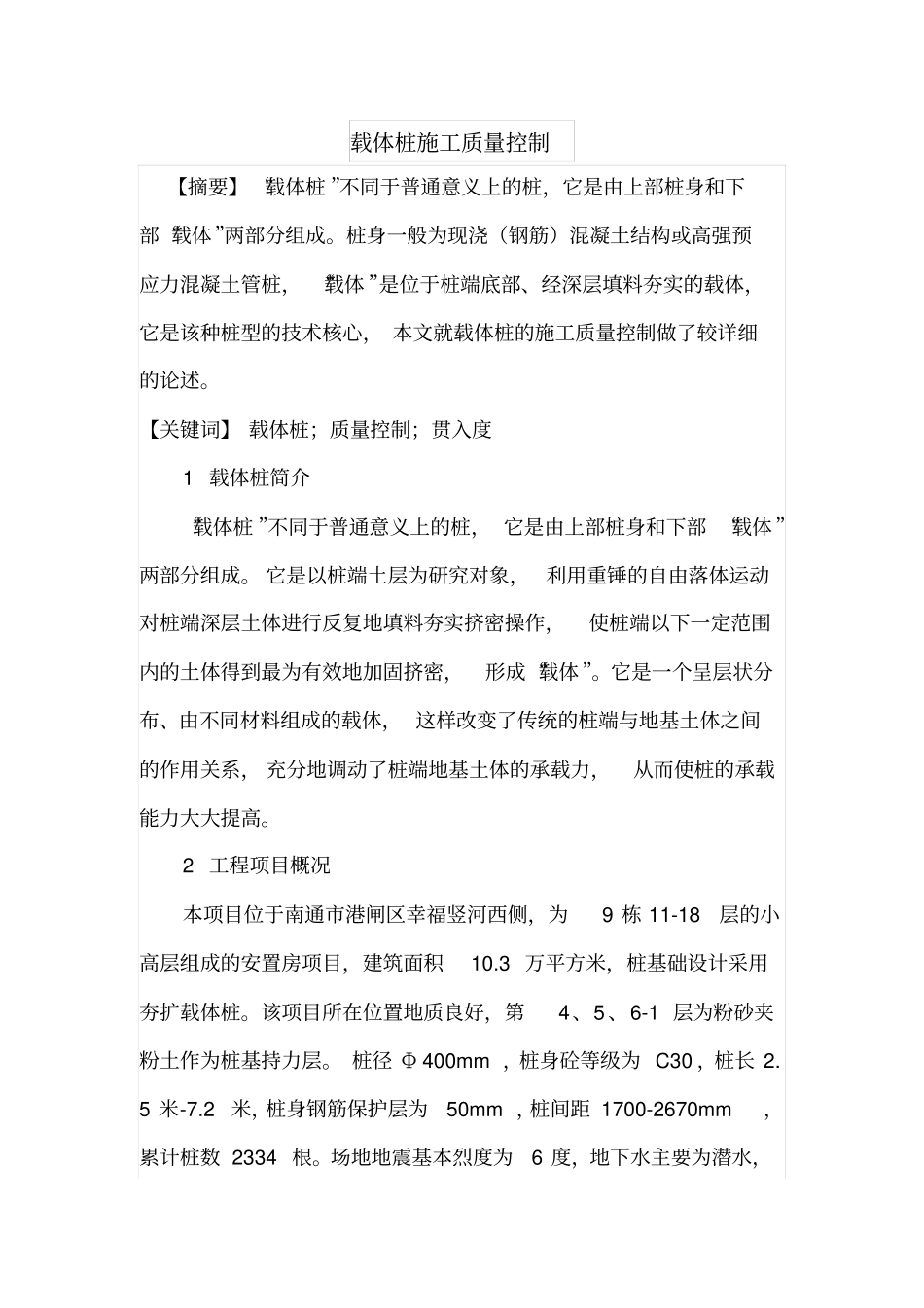

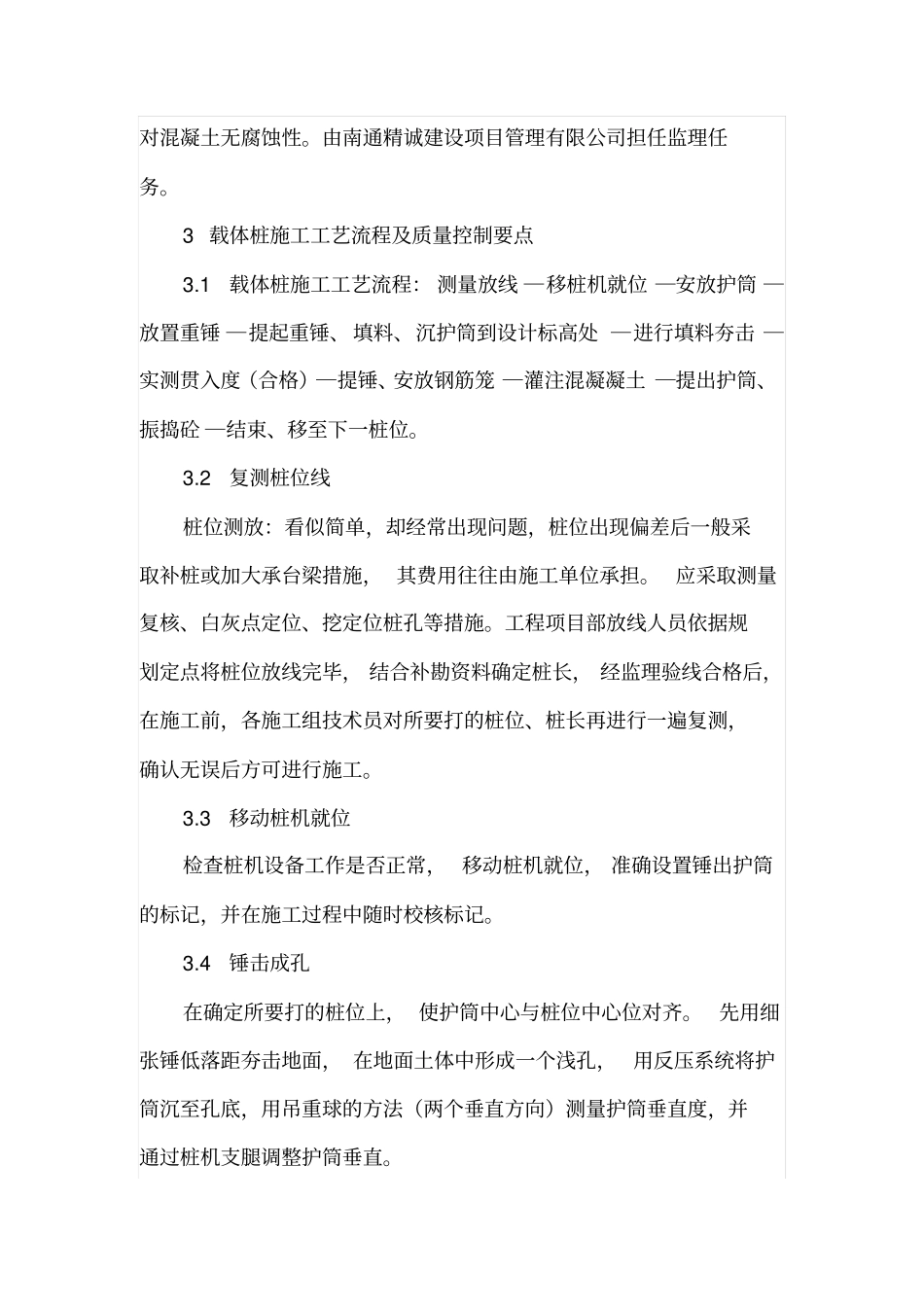

载体桩施工质量控制【摘要】“载体桩”不同于普通意义上的桩，它是由上部桩身和下部“载体”两部分组成。桩身一般为现浇（钢筋）混凝土结构或高强预应力混凝土管桩，“载体”是位于桩端底部、经深层填料夯实的载体，它是该种桩型的技术核心，本文就载体桩的施工质量控制做了较详细的论述。【关键词】载体桩；质量控制；贯入度1载体桩简介“载体桩”不同于普通意义上的桩，它是由上部桩身和下部“载体”两部分组成。它是以桩端土层为研究对象，利用重锤的自由落体运动对桩端深层土体进行反复地填料夯实挤密操作，使桩端以下一定范围内的土体得到最为有效地加固挤密，形成“载体”。它是一个呈层状分布、由不同材料组成的载体，这样改变了传统的桩端与地基土体之间的作用关系，充分地调动了桩端地基土体的承载力，从而使桩的承载能力大大提高。2工程项目概况本项目位于南通市港闸区幸福竖河西侧，为9栋11-18层的小高层组成的安置房项目，建筑面积10.3万平方米，桩基础设计采用夯扩载体桩。该项目所在位置地质良好，第4、5、6-1层为粉砂夹粉土作为桩基持力层。桩径Φ400mm，桩身砼等级为C30，桩长2.5米-7.2米，桩身钢筋保护层为50mm，桩间距1700-2670mm，累计桩数2334根。场地地震基本烈度为6度，地下水主要为潜水，对混凝土无腐蚀性。由南通精诚建设项目管理有限公司担任监理任务。3载体桩施工工艺流程及质量控制要点3.1载体桩施工工艺流程：测量放线―移桩机就位―安放护筒―放置重锤―提起重锤、填料、沉护筒到设计标高处―进行填料夯击―实测贯入度（合格）―提锤、安放钢筋笼―灌注混凝凝土―提出护筒、振捣砼―结束、移至下一桩位。3.2复测桩位线桩位测放：看似简单，却经常出现问题，桩位出现偏差后一般采取补桩或加大承台梁措施，其费用往往由施工单位承担。应采取测量复核、白灰点定位、挖定位桩孔等措施。工程项目部放线人员依据规划定点将桩位放线完毕，结合补勘资料确定桩长，经监理验线合格后，在施工前，各施工组技术员对所要打的桩位、桩长再进行一遍复测，确认无误后方可进行施工。3.3移动桩机就位检查桩机设备工作是否正常，移动桩机就位，准确设置锤出护筒的标记，并在施工过程中随时校核标记。3.4锤击成孔在确定所要打的桩位上，使护筒中心与桩位中心位对齐。先用细张锤低落距夯击地面，在地面土体中形成一个浅孔，用反压系统将护筒沉至孔底，用吊重球的方法（两个垂直方向）测量护筒垂直度，并通过桩机支腿调整护筒垂直。3.5沉护筒至设计标高提高细长锤夯击成孔，将护筒沉至孔底，经反复操作后，将护筒沉至设计标高处。当接近桩底标高时，控制重锤落距，使用水准仪确定位，将护筒沉至设计标高。3.6填料夯击护筒沉至设计标高后，提升重锤高出填料口进行填料，锤做自由落体运动，夯击填充料（填料量以锤底出护筒底40～60cm为依据）。填料大致分三个阶段；填料下降、持平、上升；相应填料量也分多、中、少，夯击过程中要密切注意场地的平整度，若遇地面隆起应立即停止夯击，待查明原因后再继续施工。3.7实测三击贯入度承载体形成密实状态后（桩锤出现明显的回弹），应控制锤出护筒10～15cm，在不填料的情况下，载体桩三击贯入度以3.5t重锤和6.0m落距为基准，锤径355mm，令重锤做自由落体运动。实测三击贯入度，每击贯入度应比前击小或相等，避免出现假三击。且三击贯入度的累计值满足设计要求20cm，如不满足设计要求，则应继续填料夯击至满足三击贯入度要求。3.8夯填干硬性混凝土三击贯入度满足设计要求后，控制锤出护筒20～25cm，分次夯填0.2m3的干硬性砼，继续夯击至锤底出护筒1cm～3cm，夯填干硬性混凝土后立即灌注少量混凝土，要求混凝土的和易性要好，主要是为了缩短护筒底端暴露的时间和保证结合部位的混凝土质量。3.9放钢筋笼至标高在护筒内放入预制钢筋笼，用水准仪测量其标高，确定好长度的钢筋笼放入即可，一般不用钢丝绳吊起控制钢筋笼，确保钢筋笼顶标高在允许误差范围内。3.10浇注砼灌注砼时，砼应一次灌注完毕，并进行超灌50cm～80cm，以保证桩顶砼的质量。3.11拔护筒砼浇注完毕后，开动振动器将护筒拔出，拔护筒时速度要慢不大于2m/分钟，同时注意观...
