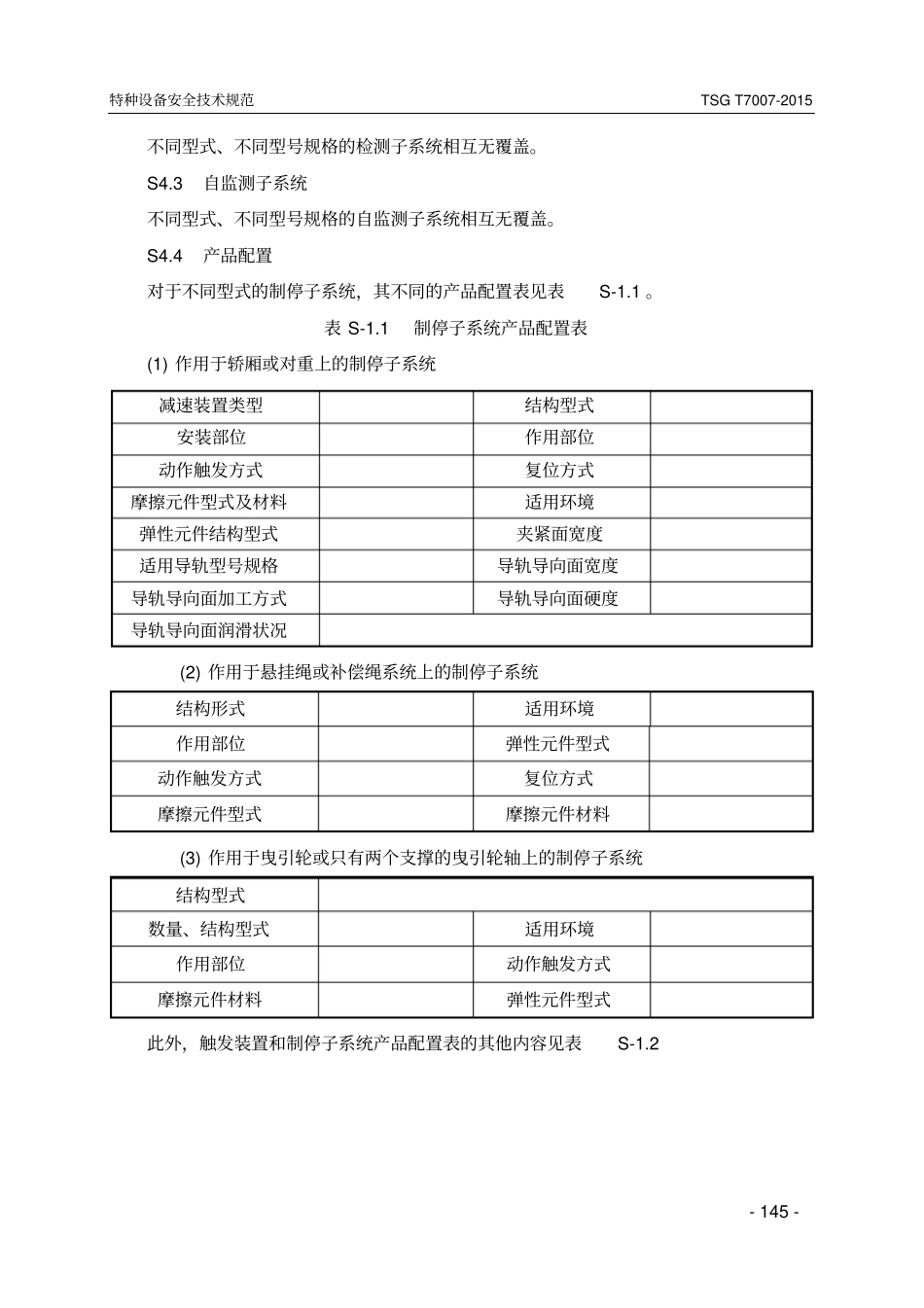

特种设备安全技术规范TSGT7007-2015-143-附件S轿厢意外移动保护装置型式试验要求S1适用范围本附件适用于轿厢意外移动保护装置的型式试验。S2引用标准GB7588－2003电梯制造与安装安全规范（含第1号修改单）S3名词术语本附件采用S2引用标准确定的术语与下列术语：S3.1检测和控制电路用于检测轿厢意外移动，并向操纵装置和制停子系统发出动作信号的电路，其主要包括检测轿厢意外移动的变换器或传感器，以及对于检测到的信号进行逻辑处理和（或）运算，并发出动作信号，及（或）切断触发电路电流的电路。S3.2制停距离在制停子系统制停过程中，轿厢从开始减速到完全停止所经过的距离。S3.3响应时间由检测和控制电路、操纵装置和制停子系统组成的系统响应时间（见图1）。图1响应时间图中：TSGT7007-2015特种设备安全技术规范-144-①——在制停部件作用下开始减速的点②——检测和控制电路的响应时间③——触发装置和制停子系统的响应时间S4配置和主要参数的适用原则S4.1触发装置和制停子系统不同型式，不同规格的触发装置和制停子系统不能相互覆盖。(1)对于作用于电梯导轨的同一型号系列的制停减速装置（如安全钳），需按照所适用的系统质量范围、电梯额定载重量范围和动作速度范围向下覆盖。如果在其结构不变、摩擦元件、施力弹性元件和制停力不变的情况下，只是其它元件厚度尺寸的调整就可适用于不同导向面宽度的导轨（导轨的材质和表面状态完全相同），则只须进行一种导向面宽度导轨的试验即可覆盖其它导向面宽度的导轨；(2)对于曳引机制动器式制停减速装置，同一型号系列的制动器，按照所适用的系统质量范围、电梯额定载重量范围和动作速度范围向下覆盖。同一型号系列是指制动器的结构型式、与制停力大小有关的零部件的尺寸、作用方式和允许安装部位以及适用工作环境完全相同。动作触发方式不同的制动器，在型式试验机构认可其触发方式设计的前提下，只需补充进行4次其触发机构的动作试验，不再重复进行相同的制停试验；(3)对于钢丝绳制动器式制停减速装置，同一型号系列的钢丝绳制动器，只需按照所适用的系统质量范围、电梯额定载重量范围和动作速度范围向下覆盖。同一型号系列是指除制停部分与绳接触的绳槽尺寸和数量外，其结构型式和尺寸以及适用工作环境完全相同的钢丝绳制动器。对于制停部分相同，而触发方式或复位方式不同的钢丝绳制动器，无论型号是否相同，在型式试验机构认可其触发方式和复位方式设计的前提下，在同一次型式试验中只需补充进行4次其触发机构或复位机构的动作试验，不再重复进行相同的制停试验。注S-1：在轿厢意外移动保护装置的制停减速装置型式试验报告和合格证书上，应说明试验时的曳引悬挂比。对于制停部件作用于悬挂绳、曳引轮或曳引轮轴上的情况，用于其它曳引悬挂比时系统质量、电梯额定载重量的适用范围为：适用的系统质量＝型式试验系统质量×实际悬挂比÷型式试验时悬挂比；适用的额定载重量＝型式试验额定载重量×实际悬挂比÷型式试验时悬挂比。S4.2检测子系统特种设备安全技术规范TSGT7007-2015-145-不同型式、不同型号规格的检测子系统相互无覆盖。S4.3自监测子系统不同型式、不同型号规格的自监测子系统相互无覆盖。S4.4产品配置对于不同型式的制停子系统，其不同的产品配置表见表S-1.1。表S-1.1制停子系统产品配置表(1)作用于轿厢或对重上的制停子系统减速装置类型结构型式安装部位作用部位动作触发方式复位方式摩擦元件型式及材料适用环境弹性元件结构型式夹紧面宽度适用导轨型号规格导轨导向面宽度导轨导向面加工方式导轨导向面硬度导轨导向面润滑状况(2)作用于悬挂绳或补偿绳系统上的制停子系统结构形式适用环境作用部位弹性元件型式动作触发方式复位方式摩擦元件型式摩擦元件材料(3)作用于曳引轮或只有两个支撑的曳引轮轴上的制停子系统结构型式数量、结构型式适用环境作用部位动作触发方式摩擦元件材料弹性元件型式此外，触发装置和制停子系统产品配置表的其他内容见表S-1.2TSGT7007-2015特种设备安全技术规范-146-表S-1.2触发装置和制停子系统产品配置表子系统型号适用电梯驱动型式触发电路的硬件版本触发电路的软件版本适用的系统质...
