输出轴批量200件机械加工工艺规程设计说明书VIP免费

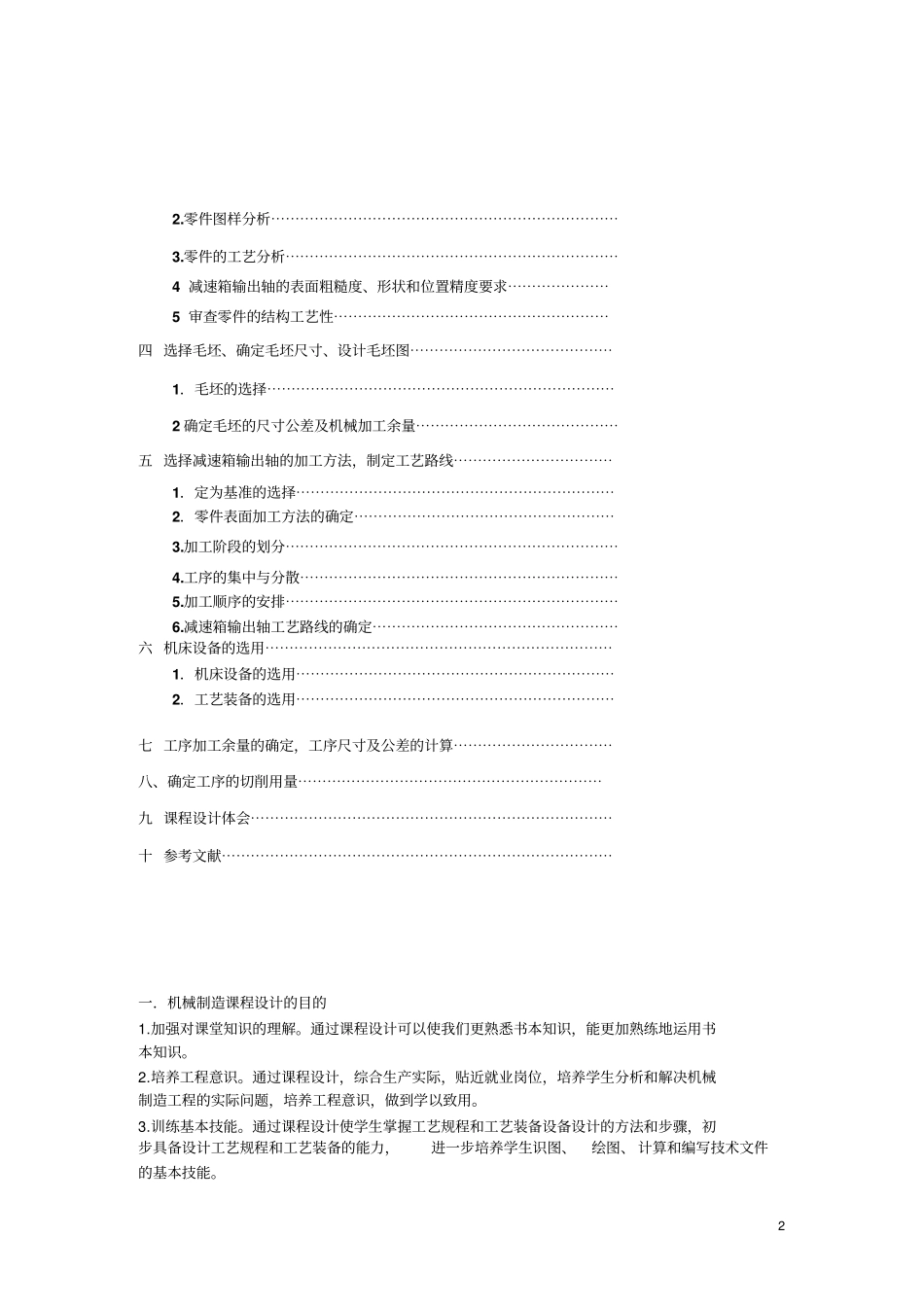

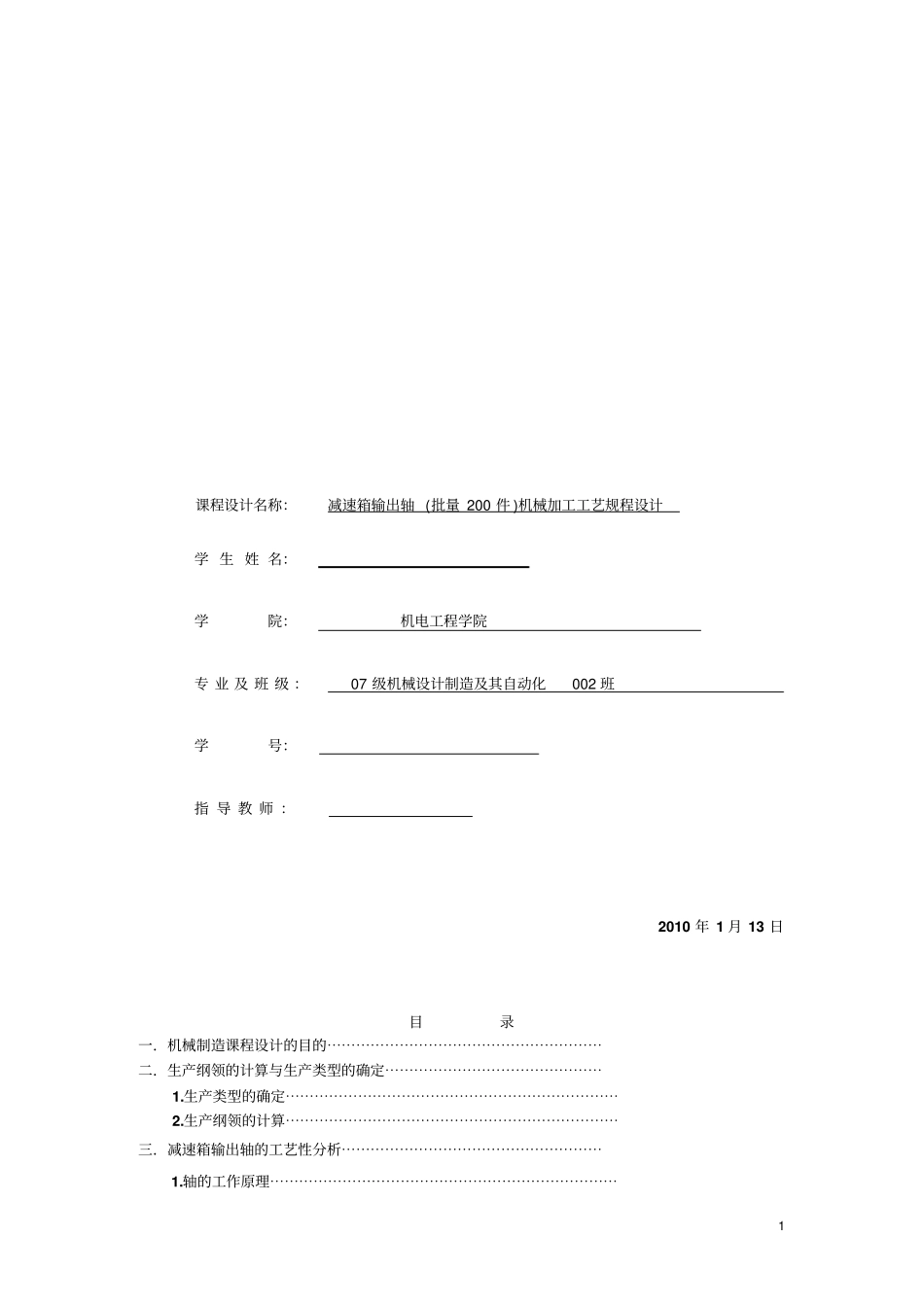

1课程设计名称：减速箱输出轴(批量200件)机械加工工艺规程设计学生姓名：学院：机电工程学院专业及班级：07级机械设计制造及其自动化002班学号：指导教师：2010年1月13日目录一．机械制造课程设计的目的⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯二．生产纲领的计算与生产类型的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1.生产类型的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2.生产纲领的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯三．减速箱输出轴的工艺性分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1.轴的工作原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯22.零件图样分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.零件的工艺分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4减速箱输出轴的表面粗糙度、形状和位置精度要求⋯⋯⋯⋯⋯⋯⋯5审查零件的结构工艺性⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯四选择毛坯、确定毛坯尺寸、设计毛坯图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1．毛坯的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2确定毛坯的尺寸公差及机械加工余量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯五选择减速箱输出轴的加工方法，制定工艺路线⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1．定为基准的选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2．零件表面加工方法的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3.加工阶段的划分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4.工序的集中与分散⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5.加工顺序的安排⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6.减速箱输出轴工艺路线的确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯六机床设备的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1．机床设备的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2．工艺装备的选用⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯七工序加工余量的确定，工序尺寸及公差的计算⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯八、确定工序的切削用量⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯九课程设计体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯十参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯一．机械制造课程设计的目的1.加强对课堂知识的理解。通过课程设计可以使我们更熟悉书本知识，能更加熟练地运用书本知识。2.培养工程意识。通过课程设计，综合生产实际，贴近就业岗位，培养学生分析和解决机械制造工程的实际问题，培养工程意识，做到学以致用。3.训练基本技能。通过课程设计使学生掌握工艺规程和工艺装备设备设计的方法和步骤，初步具备设计工艺规程和工艺装备的能力，进一步培养学生识图、绘图、计算和编写技术文件的基本技能。34.培养质量意识。技术设计是根据产品质量要求而进行的，应在保证质量的前提下，充分考虑生产率和经济性。通过课程设计，可强化质量意识，使学生学会协调技术性和经济性的矛盾。5.培养规范意识。通过课程设计，使学生养成遵守国家标准的习惯，学会使用与设计有关的手册、图册、标准和规范。二．生产纲领的计算与生产类型的确定机械加工的工艺规程的详细程度与生产类型有关，不同的生产类型由产品的生产纲领来区别。1.生产类型的确定（1）零件的生产类型是指企业生产专业化程度的分类，它对工艺规程的制定具有决定性的影响。机械制造的生产类型一般分为大量生产、成批生产和单件生产，成批生产分为大批生产、中批生产、和小批生产。产量越大生产专业化程度越高。按重型机械、中型机械、和轻型机械的年生产量列出了不同的生产类型的规范如表1表1各种生产类型的规范生产类型零件的年生产纲领/件/年重型机械中型机械轻型机械单件生产≤5≤20≤100小批生产5～10020～200100～500中批生产100～300200～500500～5000大批生产300～1000500～50005000～50000大量生产＞1000＞5000＞50000(2)生产类型的划分要考虑生产纲领还得考虑产品本身的大小及其结构的复杂性。2.生产纲领的计算（1）生产纲领是产品的年生产量。生产纲领的大小对生产组织和零件加工工艺规程起...
