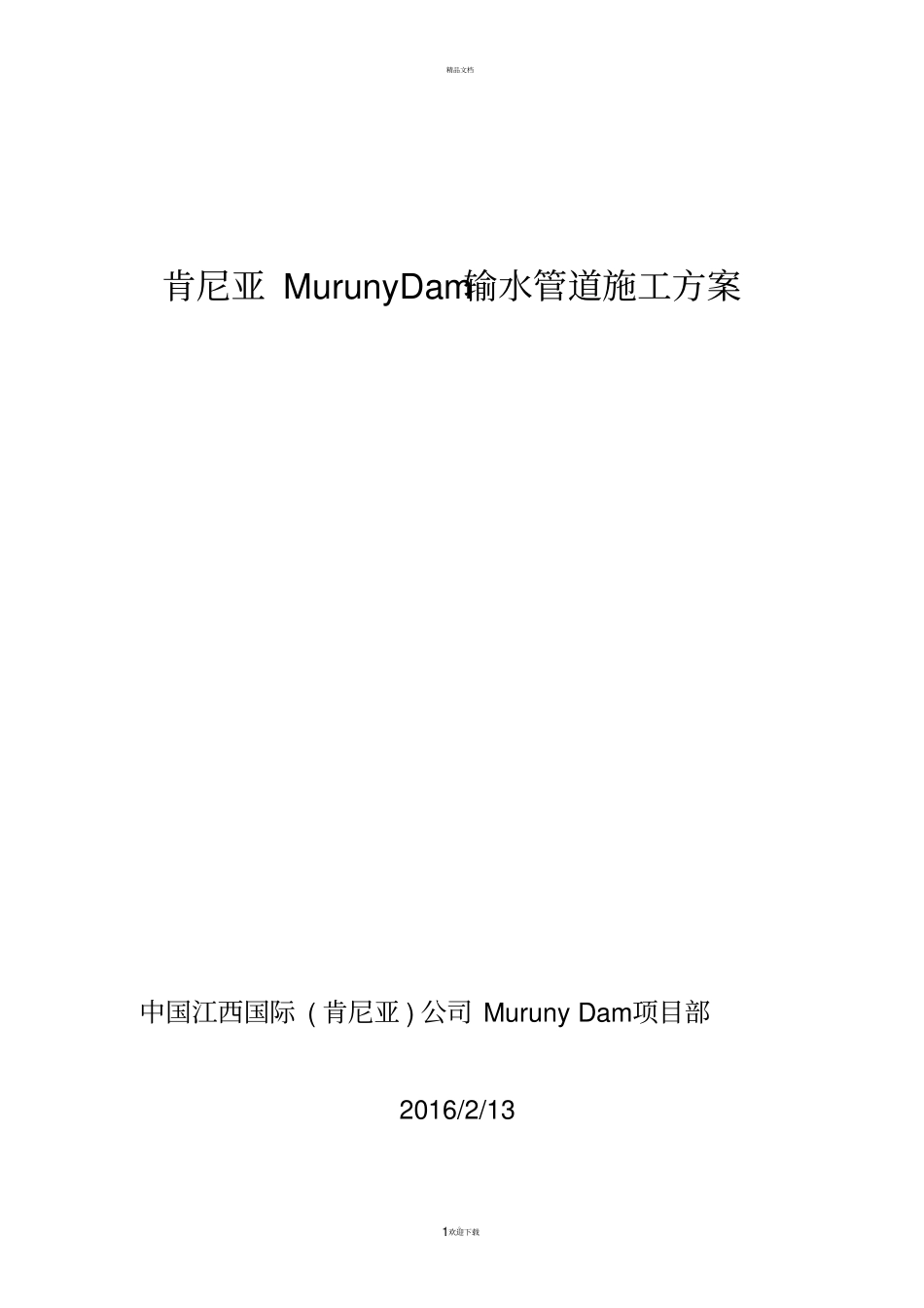

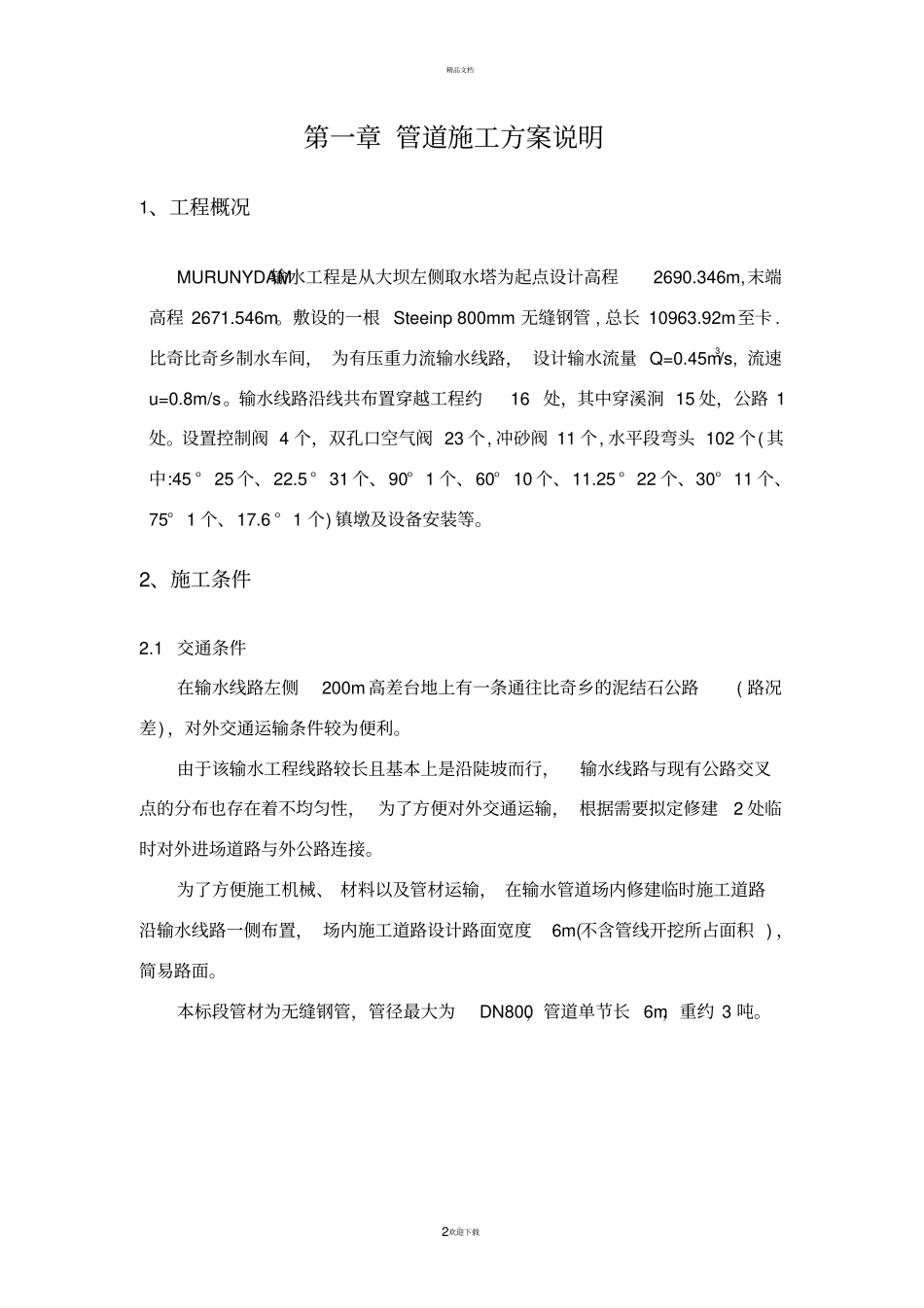

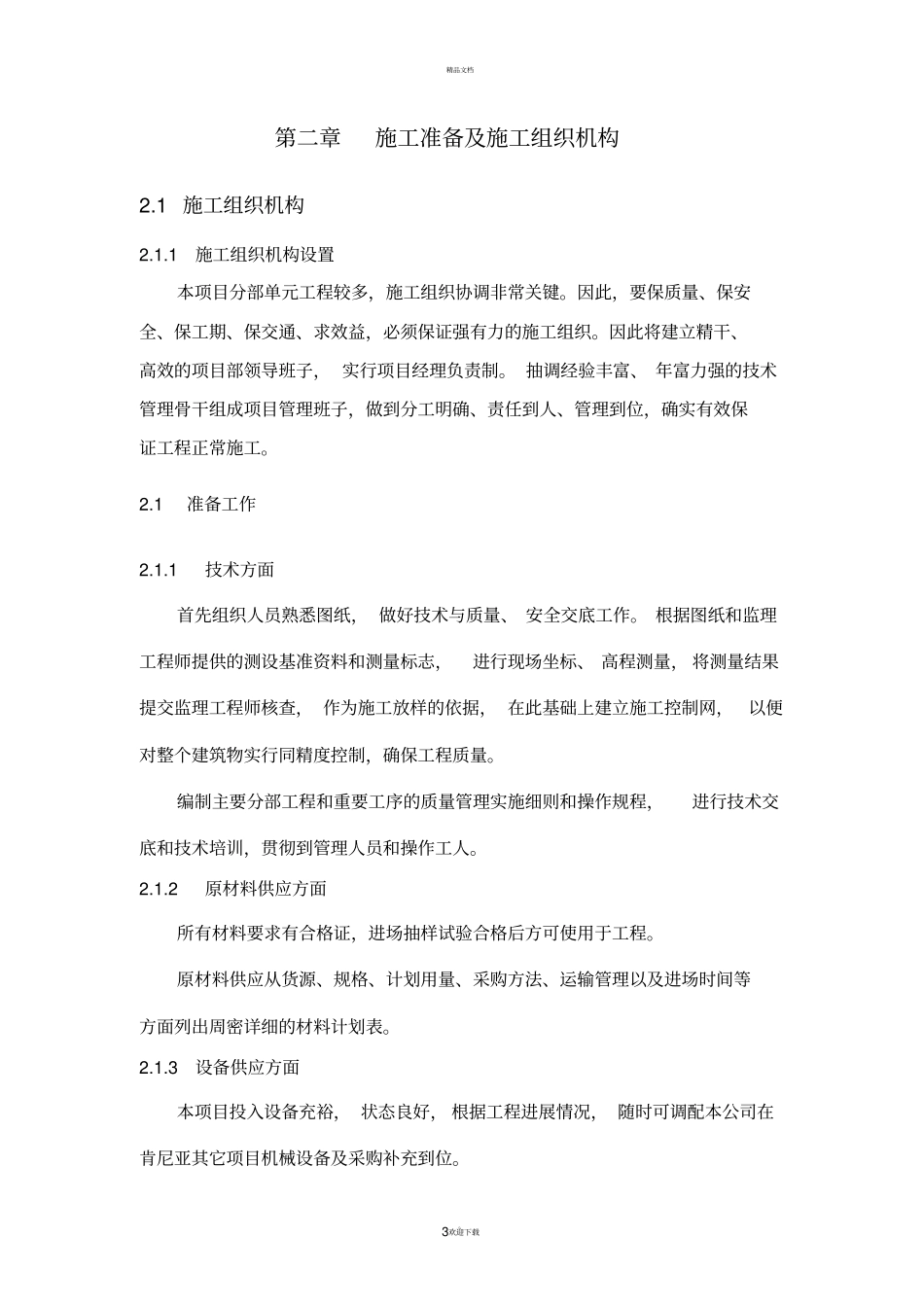

精品文档。1欢迎下载肯尼亚MurunyDam输水管道施工方案中国江西国际(肯尼亚)公司MurunyDam项目部2016/2/13精品文档。2欢迎下载第一章管道施工方案说明1、工程概况MURUNYDAM输水工程是从大坝左侧取水塔为起点设计高程2690.346m,末端高程2671.546m。敷设的一根Steeinp800mm无缝钢管,总长10963.92m至卡.比奇比奇乡制水车间，为有压重力流输水线路，设计输水流量Q=0.45m3/s,流速u=0.8m/s。输水线路沿线共布置穿越工程约16处，其中穿溪涧15处，公路1处。设置控制阀4个，双孔口空气阀23个,冲砂阀11个,水平段弯头102个(其中:45°25个、22.5°31个、90°1个、60°10个、11.25°22个、30°11个、75°1个、17.6°1个)镇墩及设备安装等。2、施工条件2.1交通条件在输水线路左侧200m高差台地上有一条通往比奇乡的泥结石公路(路况差)，对外交通运输条件较为便利。由于该输水工程线路较长且基本上是沿陡坡而行，输水线路与现有公路交叉点的分布也存在着不均匀性，为了方便对外交通运输，根据需要拟定修建2处临时对外进场道路与外公路连接。为了方便施工机械、材料以及管材运输，在输水管道场内修建临时施工道路沿输水线路一侧布置，场内施工道路设计路面宽度6m(不含管线开挖所占面积)，简易路面。本标段管材为无缝钢管，管径最大为DN800，管道单节长6m，重约3吨。精品文档。3欢迎下载第二章施工准备及施工组织机构2.1施工组织机构2.1.1施工组织机构设置本项目分部单元工程较多，施工组织协调非常关键。因此，要保质量、保安全、保工期、保交通、求效益，必须保证强有力的施工组织。因此将建立精干、高效的项目部领导班子，实行项目经理负责制。抽调经验丰富、年富力强的技术管理骨干组成项目管理班子，做到分工明确、责任到人、管理到位，确实有效保证工程正常施工。2.1准备工作2.1.1技术方面首先组织人员熟悉图纸，做好技术与质量、安全交底工作。根据图纸和监理工程师提供的测设基准资料和测量标志，进行现场坐标、高程测量，将测量结果提交监理工程师核查，作为施工放样的依据，在此基础上建立施工控制网，以便对整个建筑物实行同精度控制，确保工程质量。编制主要分部工程和重要工序的质量管理实施细则和操作规程，进行技术交底和技术培训，贯彻到管理人员和操作工人。2.1.2原材料供应方面所有材料要求有合格证，进场抽样试验合格后方可使用于工程。原材料供应从货源、规格、计划用量、采购方法、运输管理以及进场时间等方面列出周密详细的材料计划表。2.1.3设备供应方面本项目投入设备充裕，状态良好，根据工程进展情况，随时可调配本公司在肯尼亚其它项目机械设备及采购补充到位。精品文档。4欢迎下载2.1.4向监理工程师提出开工报告单根据技术条款要求，在分部工程开工前，向监理工程师提交开工报告单。该报告单得到监理工程师批准后，才能开工。第二章输水管道工程施工方案1、施工准备1、依据线路平面、纵断面图、设计转点控制桩、水准桩、中线测量成果表进行测量放线。根据GPS定位成果，用全站仪测量，对管线进行复测加密，重要的控制桩要加以保护。转点控制桩、水准标桩中间应根据交接桩记录或中线成果表等测定资料进行加桩。2、管线测量应测定出线路路由中心线和施工作业带的边线，每100m设置一个百米桩，在线路路由中心线上根据设计图纸要求设置纵向变坡桩、标志桩。除按特殊要求标注外，各桩还均应注明里程、地面高程、管中心高程和开挖深度。3、根据施工要求，在线路中心线上设置纵向变坡桩、水平转交桩，并注明变坡点位置、坡度、方向，水平转交桩的位置、角度。4、跨越公路的两端设置标志桩。地下障碍物应标注名称、埋深和尺寸。5、测量过程中应做好各项测量记录，包括控制桩测量（复测）记录、转角处理记录。6、依据设计提供的水准控制桩、施工图纸，沿线设置的水准控制桩，间距应不大于100m，桩点应设在附近的建筑物不能遮挡的地方。7、施工作业带边线在作业带清理前放出，管线中心线在管沟开挖前放出。采用全站仪定点，用百米绳拉线后布放白灰线。管子运输及现场存放管材由我方采购，供应商运至现场，落地交验，我们将逐根检查验收管材是精品文档。5欢迎下载否符合设计要求。并做...
