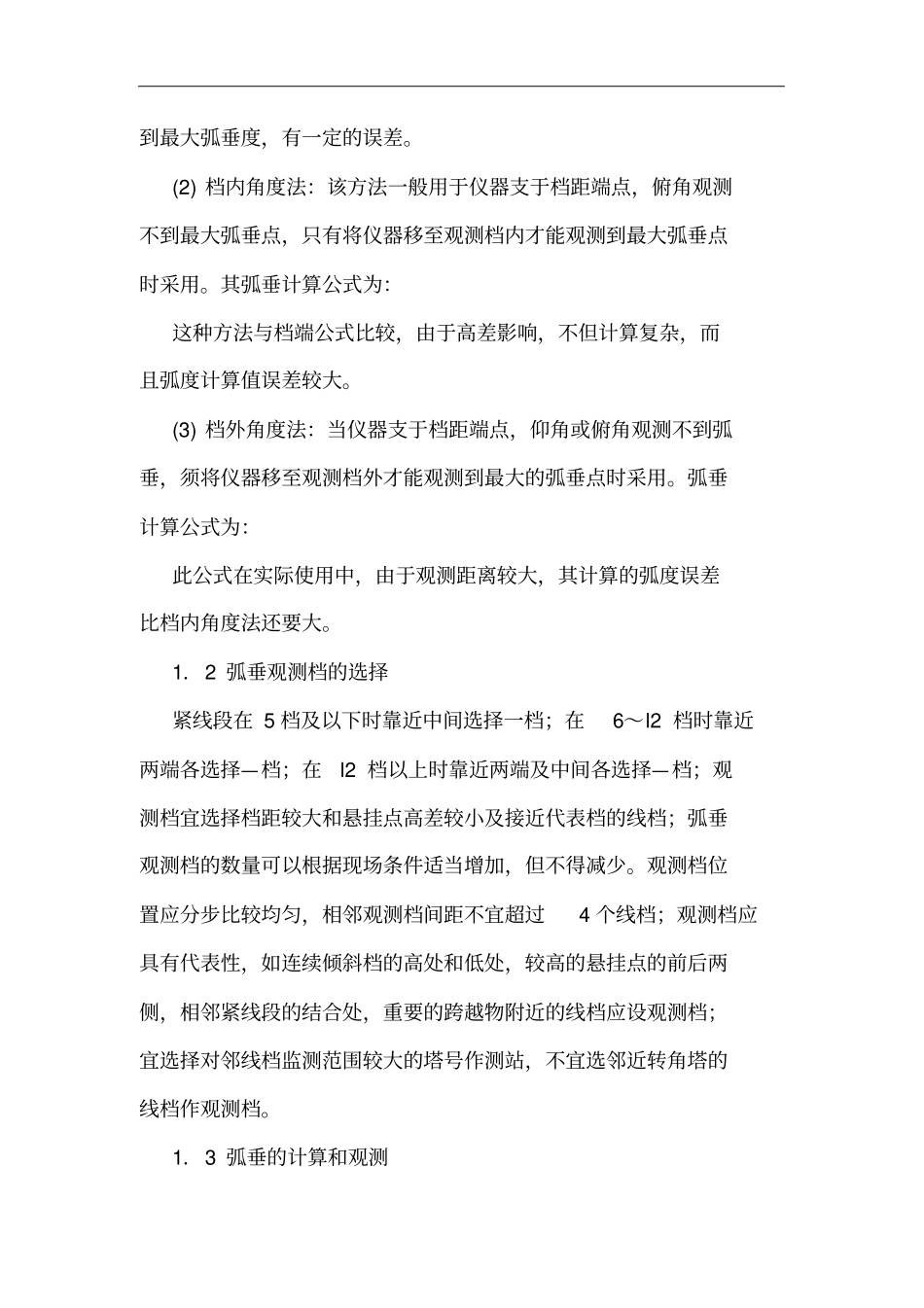

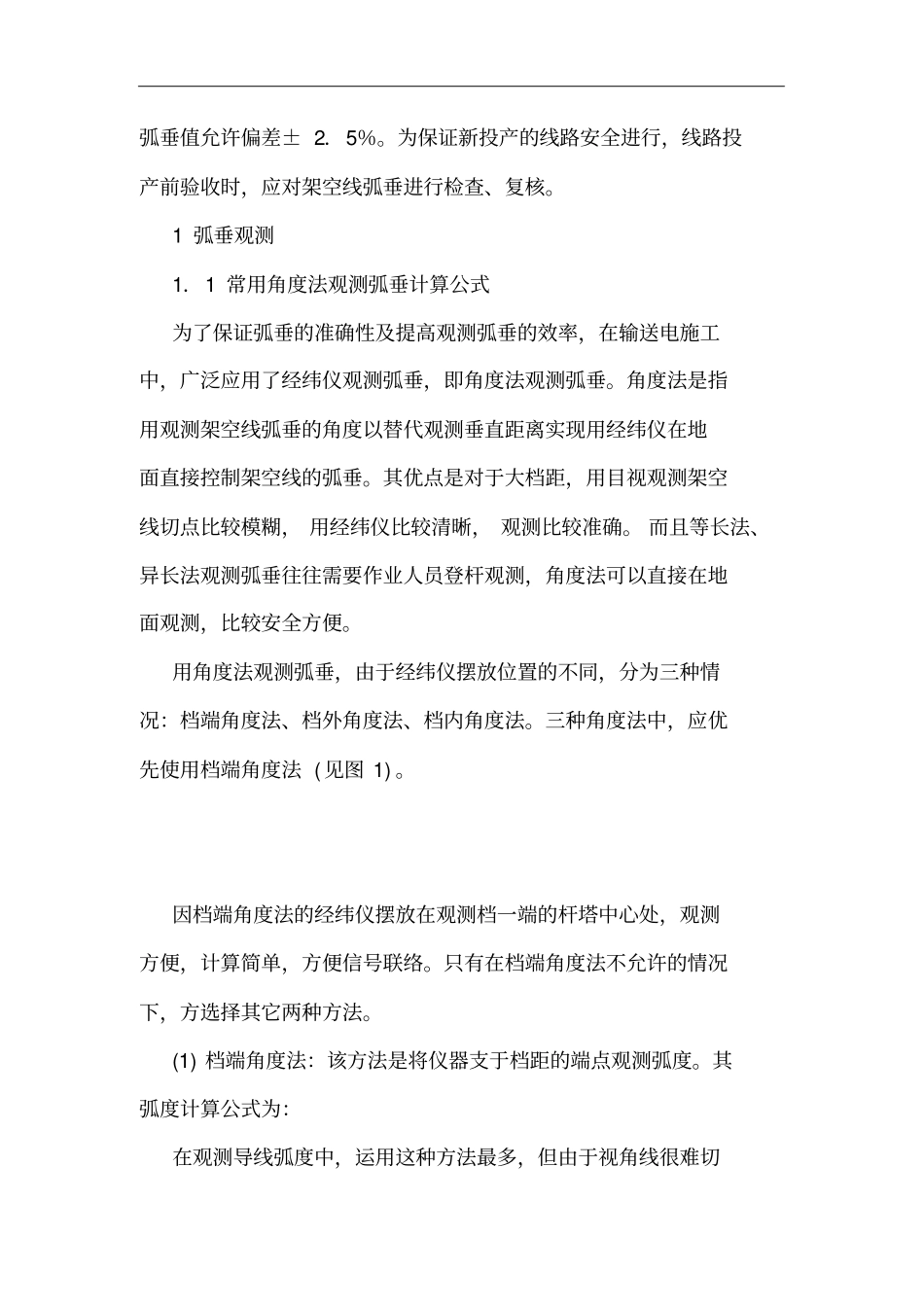

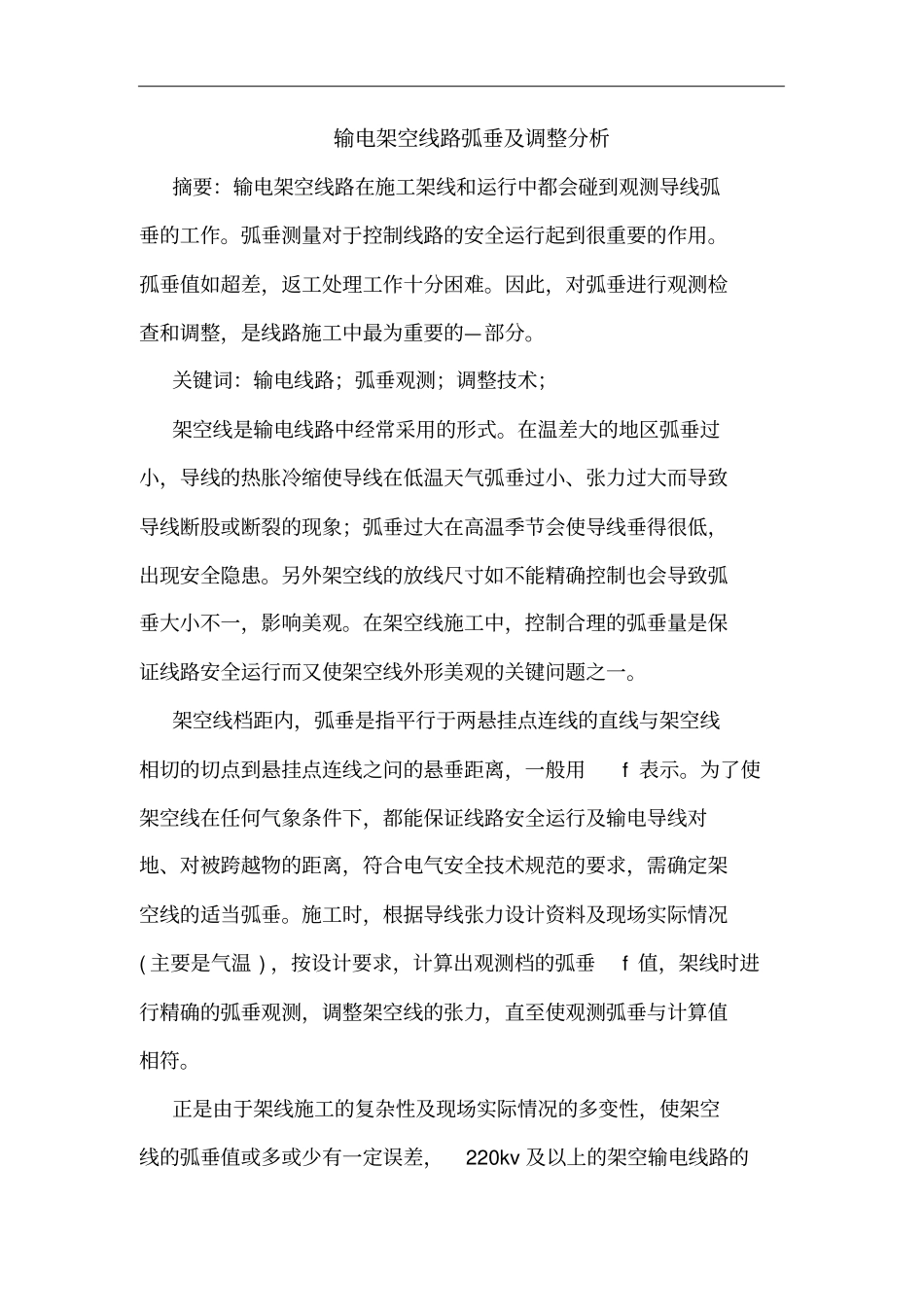

输电架空线路弧垂及调整分析摘要：输电架空线路在施工架线和运行中都会碰到观测导线弧垂的工作。弧垂测量对于控制线路的安全运行起到很重要的作用。孤垂值如超差，返工处理工作十分困难。因此，对弧垂进行观测检查和调整，是线路施工中最为重要的—部分。关键词：输电线路；弧垂观测；调整技术；架空线是输电线路中经常采用的形式。在温差大的地区弧垂过小，导线的热胀冷缩使导线在低温天气弧垂过小、张力过大而导致导线断股或断裂的现象；弧垂过大在高温季节会使导线垂得很低，出现安全隐患。另外架空线的放线尺寸如不能精确控制也会导致弧垂大小不一，影响美观。在架空线施工中，控制合理的弧垂量是保证线路安全运行而又使架空线外形美观的关键问题之一。架空线档距内，弧垂是指平行于两悬挂点连线的直线与架空线相切的切点到悬挂点连线之问的悬垂距离，一般用f表示。为了使架空线在任何气象条件下，都能保证线路安全运行及输电导线对地、对被跨越物的距离，符合电气安全技术规范的要求，需确定架空线的适当弧垂。施工时，根据导线张力设计资料及现场实际情况(主要是气温)，按设计要求，计算出观测档的弧垂f值，架线时进行精确的弧垂观测，调整架空线的张力，直至使观测弧垂与计算值相符。正是由于架线施工的复杂性及现场实际情况的多变性，使架空线的弧垂值或多或少有一定误差，220kv及以上的架空输电线路的弧垂值允许偏差±2．5％。为保证新投产的线路安全进行，线路投产前验收时，应对架空线弧垂进行检查、复核。1弧垂观测1．1常用角度法观测弧垂计算公式为了保证弧垂的准确性及提高观测弧垂的效率，在输送电施工中，广泛应用了经纬仪观测弧垂，即角度法观测弧垂。角度法是指用观测架空线弧垂的角度以替代观测垂直距离实现用经纬仪在地面直接控制架空线的弧垂。其优点是对于大档距，用目视观测架空线切点比较模糊，用经纬仪比较清晰，观测比较准确。而且等长法、异长法观测弧垂往往需要作业人员登杆观测，角度法可以直接在地面观测，比较安全方便。用角度法观测弧垂，由于经纬仪摆放位置的不同，分为三种情况：档端角度法、档外角度法、档内角度法。三种角度法中，应优先使用档端角度法(见图1)。因档端角度法的经纬仪摆放在观测档一端的杆塔中心处，观测方便，计算简单，方便信号联络。只有在档端角度法不允许的情况下，方选择其它两种方法。(1)档端角度法：该方法是将仪器支于档距的端点观测弧度。其弧度计算公式为：在观测导线弧度中，运用这种方法最多，但由于视角线很难切到最大弧垂度，有一定的误差。(2)档内角度法：该方法一般用于仪器支于档距端点，俯角观测不到最大弧垂点，只有将仪器移至观测档内才能观测到最大弧垂点时采用。其弧垂计算公式为：这种方法与档端公式比较，由于高差影响，不但计算复杂，而且弧度计算值误差较大。(3)档外角度法：当仪器支于档距端点，仰角或俯角观测不到弧垂，须将仪器移至观测档外才能观测到最大的弧垂点时采用。弧垂计算公式为：此公式在实际使用中，由于观测距离较大，其计算的弧度误差比档内角度法还要大。1．2弧垂观测档的选择紧线段在5档及以下时靠近中间选择一档；在6～l2档时靠近两端各选择—档；在l2档以上时靠近两端及中间各选择—档；观测档宜选择档距较大和悬挂点高差较小及接近代表档的线档；弧垂观测档的数量可以根据现场条件适当增加，但不得减少。观测档位置应分步比较均匀，相邻观测档间距不宜超过4个线档；观测档应具有代表性，如连续倾斜档的高处和低处，较高的悬挂点的前后两侧，相邻紧线段的结合处，重要的跨越物附近的线档应设观测档；宜选择对邻线档监测范围较大的塔号作测站，不宜选邻近转角塔的线档作观测档。1．3弧垂的计算和观测(1)等长法(平行四边形法)观测：在测量导(地)线弧垂时,若气温变化导致架空线温度发生变化,此时应调整观测的弧垂值。其方法是当气温变化不超过±10℃时,保持视点端弧垂板不动,在测站端调整弧垂板:当气温升高时,将弧垂板向下移动一段距离a;当气温降低时,将弧垂板向上移动a(其中a为因气温变化引起观测档弧垂变化值的2倍)。当气温变化超过±10℃时,应将视点端弧垂板按气温变化后的弧...
