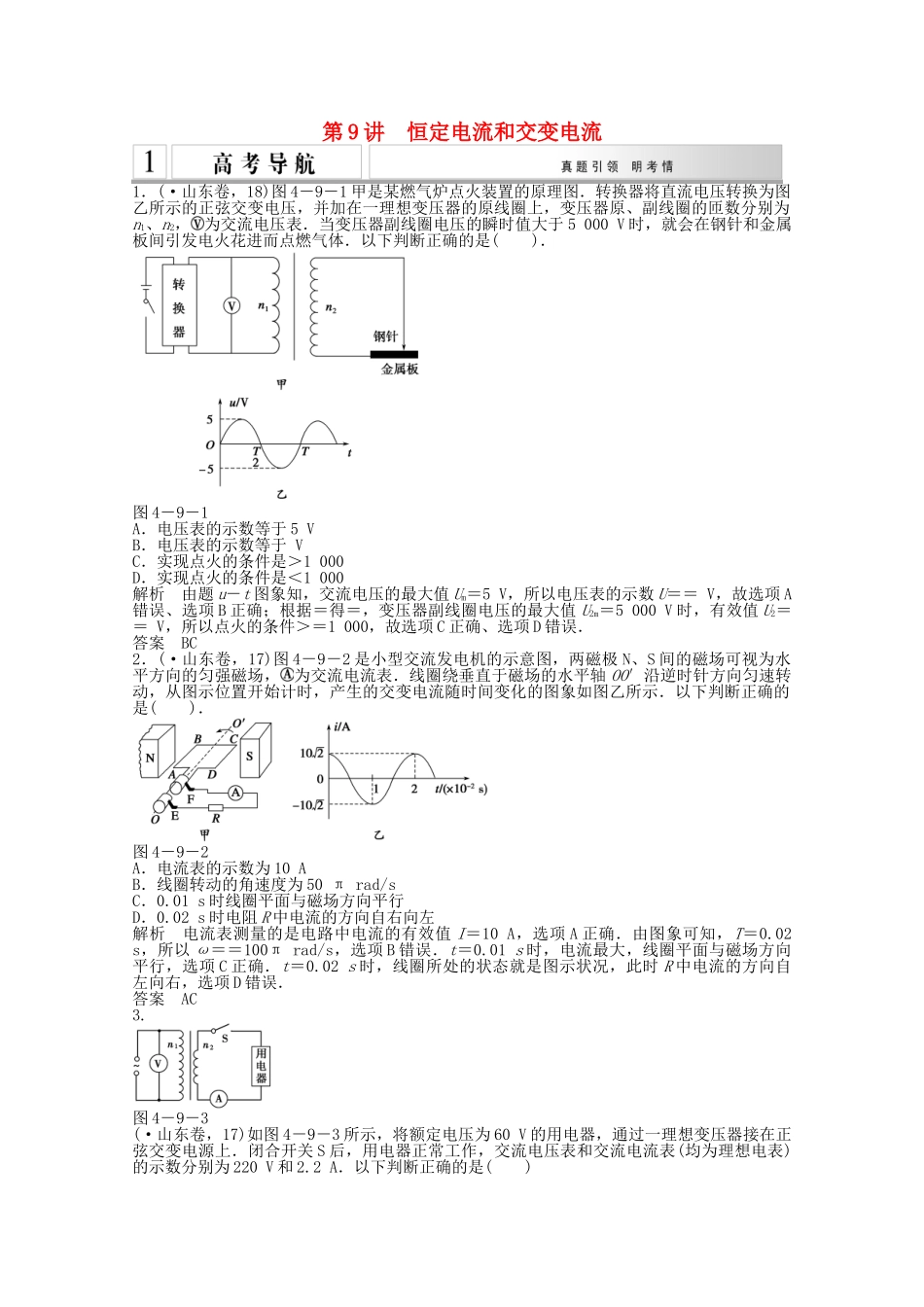

第9讲恒定电流和交变电流1．(·山东卷，18)图4－9－1甲是某燃气炉点火装置的原理图．转换器将直流电压转换为图乙所示的正弦交变电压，并加在一理想变压器的原线圈上，变压器原、副线圈的匝数分别为n1、n2，为交流电压表．当变压器副线圈电压的瞬时值大于5000V时，就会在钢针和金属板间引发电火花进而点燃气体．以下判断正确的是()．图4－9－1A．电压表的示数等于5VB．电压表的示数等于VC．实现点火的条件是＞1000D．实现点火的条件是＜1000解析由题u－t图象知，交流电压的最大值Um＝5V，所以电压表的示数U＝＝V，故选项A错误、选项B正确；根据＝得＝，变压器副线圈电压的最大值U2m＝5000V时，有效值U2＝＝V，所以点火的条件＞＝1000，故选项C正确、选项D错误．答案BC2．(·山东卷，17)图4－9－2是小型交流发电机的示意图，两磁极N、S间的磁场可视为水平方向的匀强磁场，为交流电流表．线圈绕垂直于磁场的水平轴OO′沿逆时针方向匀速转动，从图示位置开始计时，产生的交变电流随时间变化的图象如图乙所示．以下判断正确的是()．图4－9－2A．电流表的示数为10AB．线圈转动的角速度为50πrad/sC．0.01s时线圈平面与磁场方向平行D．0.02s时电阻R中电流的方向自右向左解析电流表测量的是电路中电流的有效值I＝10A，选项A正确．由图象可知，T＝0.02s，所以ω＝＝100πrad/s，选项B错误．t＝0.01s时，电流最大，线圈平面与磁场方向平行，选项C正确．t＝0.02s时，线圈所处的状态就是图示状况，此时R中电流的方向自左向右，选项D错误．答案AC3.图4－9－3(·山东卷，17)如图4－9－3所示，将额定电压为60V的用电器，通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220V和2.2A．以下判断正确的是()A．变压器输入功率为484WB．通过原线圈的电流的有效值为0.6AC．通过副线圈的电流的最大值为2.2AD．变压器原、副线圈匝数比n1∶n2＝11∶3解析用电器正常工作，则知变压器输出电压U2＝60V，理想变压器输入功率等于输出功率：P1＝P2＝U2I2＝60×2.2W＝132W，故A错；通过原线圈的电流为：I1＝＝A＝0.6A，故B对；通过副线圈的电流最大值为：2.2×A≈3.1A，故C错；变压器原、副线圈匝数比为：＝＝＝，故D对．答案BD主要题型：选择题知识热点(1)欧姆定律的应用及对电功率的分析与计算．(2)交变电流的产生、图象以及“四值”的考查．(3)理想变压器“四个关系”的考查．(4)理想变压器与远距离输电问题的综合考查．物理方法(1)程序法(2)等效法(3)分析推理法命题趋势年高考对本专题的考查(1)将以对实际生活中电路的分析、计算为主．(2)将通过交变电流的图象考查交变电流的四值、理想变压器等问题，以分值为6分的选择题为主．
