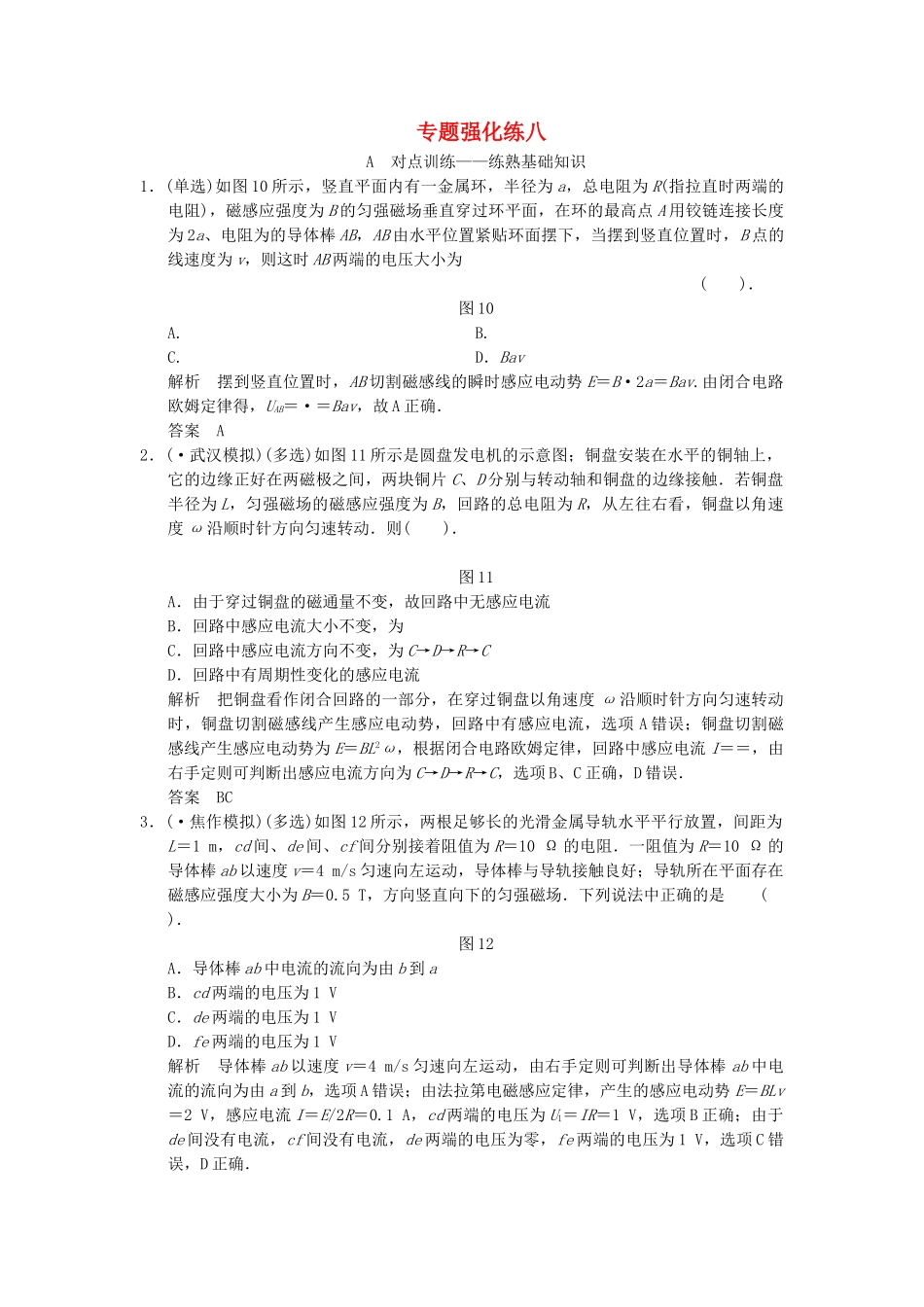

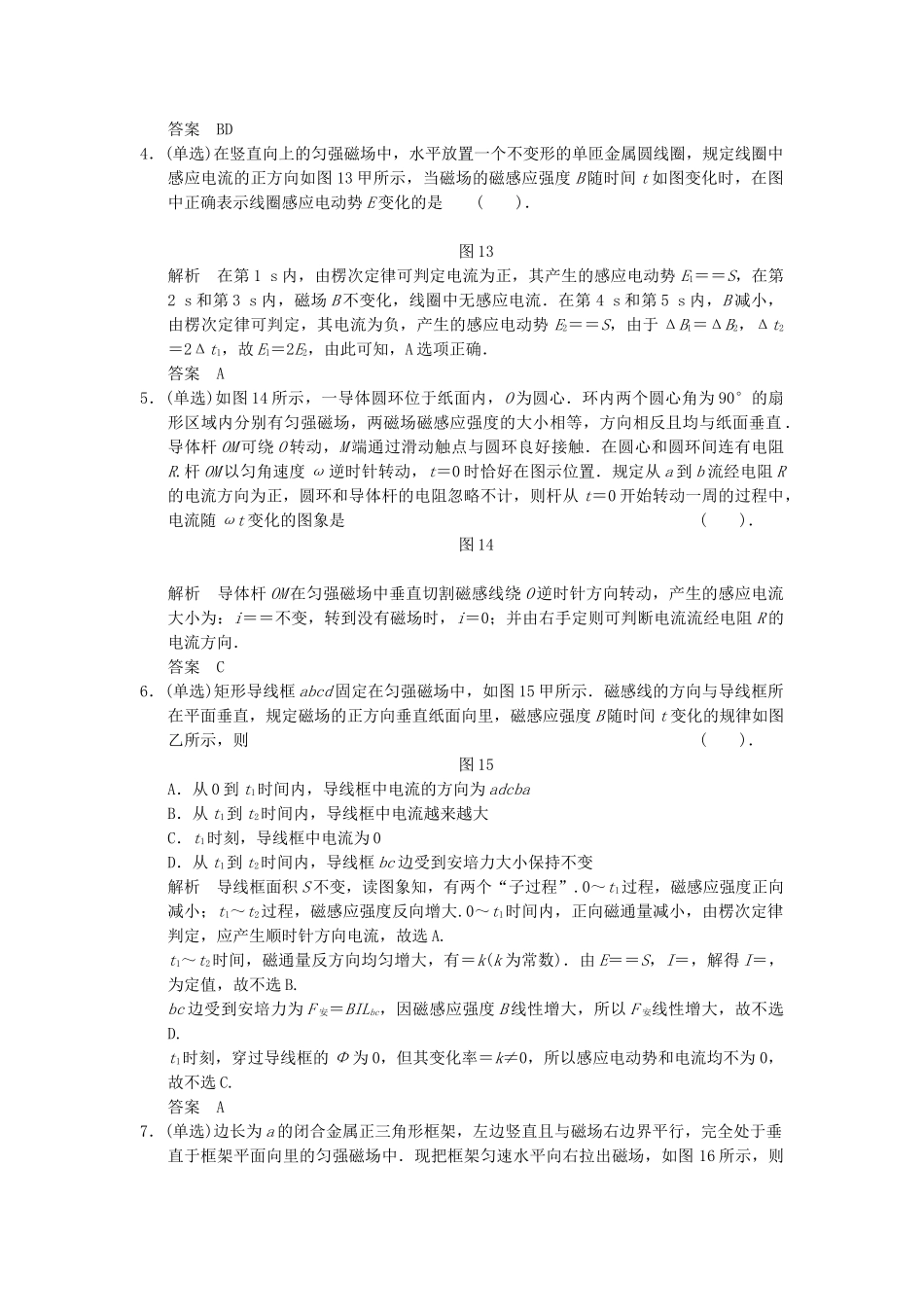

专题强化练八A对点训练——练熟基础知识1．(单选)如图10所示，竖直平面内有一金属环，半径为a，总电阻为R(指拉直时两端的电阻)，磁感应强度为B的匀强磁场垂直穿过环平面，在环的最高点A用铰链连接长度为2a、电阻为的导体棒AB，AB由水平位置紧贴环面摆下，当摆到竖直位置时，B点的线速度为v，则这时AB两端的电压大小为()．图10A.B.C.D．Bav解析摆到竖直位置时，AB切割磁感线的瞬时感应电动势E＝B·2a＝Bav.由闭合电路欧姆定律得，UAB＝·＝Bav，故A正确．答案A2．(·武汉模拟)(多选)如图11所示是圆盘发电机的示意图；铜盘安装在水平的铜轴上，它的边缘正好在两磁极之间，两块铜片C、D分别与转动轴和铜盘的边缘接触．若铜盘半径为L，匀强磁场的磁感应强度为B，回路的总电阻为R，从左往右看，铜盘以角速度ω沿顺时针方向匀速转动．则()．图11A．由于穿过铜盘的磁通量不变，故回路中无感应电流B．回路中感应电流大小不变，为C．回路中感应电流方向不变，为C→D→R→CD．回路中有周期性变化的感应电流解析把铜盘看作闭合回路的一部分，在穿过铜盘以角速度ω沿顺时针方向匀速转动时，铜盘切割磁感线产生感应电动势，回路中有感应电流，选项A错误；铜盘切割磁感线产生感应电动势为E＝BL2ω，根据闭合电路欧姆定律，回路中感应电流I＝＝，由右手定则可判断出感应电流方向为C→D→R→C，选项B、C正确，D错误．答案BC3．(·焦作模拟)(多选)如图12所示，两根足够长的光滑金属导轨水平平行放置，间距为L＝1m，cd间、de间、cf间分别接着阻值为R＝10Ω的电阻．一阻值为R＝10Ω的导体棒ab以速度v＝4m/s匀速向左运动，导体棒与导轨接触良好；导轨所在平面存在磁感应强度大小为B＝0.5T，方向竖直向下的匀强磁场．下列说法中正确的是()．图12A．导体棒ab中电流的流向为由b到aB．cd两端的电压为1VC．de两端的电压为1VD．fe两端的电压为1V解析导体棒ab以速度v＝4m/s匀速向左运动，由右手定则可判断出导体棒ab中电流的流向为由a到b，选项A错误；由法拉第电磁感应定律，产生的感应电动势E＝BLv＝2V，感应电流I＝E/2R＝0.1A，cd两端的电压为U1＝IR＝1V，选项B正确；由于de间没有电流，cf间没有电流，de两端的电压为零，fe两端的电压为1V，选项C错误，D正确．答案BD4．(单选)在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，规定线圈中感应电流的正方向如图13甲所示，当磁场的磁感应强度B随时间t如图变化时，在图中正确表示线圈感应电动势E变化的是()．图13解析在第1s内，由楞次定律可判定电流为正，其产生的感应电动势E1＝＝S，在第2s和第3s内，磁场B不变化，线圈中无感应电流．在第4s和第5s内，B减小，由楞次定律可判定，其电流为负，产生的感应电动势E2＝＝S，由于ΔB1＝ΔB2，Δt2＝2Δt1，故E1＝2E2，由此可知，A选项正确．答案A5．(单选)如图14所示，一导体圆环位于纸面内，O为圆心．环内两个圆心角为90°的扇形区域内分别有匀强磁场，两磁场磁感应强度的大小相等，方向相反且均与纸面垂直．导体杆OM可绕O转动，M端通过滑动触点与圆环良好接触．在圆心和圆环间连有电阻R.杆OM以匀角速度ω逆时针转动，t＝0时恰好在图示位置．规定从a到b流经电阻R的电流方向为正，圆环和导体杆的电阻忽略不计，则杆从t＝0开始转动一周的过程中，电流随ωt变化的图象是()．图14解析导体杆OM在匀强磁场中垂直切割磁感线绕O逆时针方向转动，产生的感应电流大小为：i＝＝不变，转到没有磁场时，i＝0；并由右手定则可判断电流流经电阻R的电流方向．答案C6．(单选)矩形导线框abcd固定在匀强磁场中，如图15甲所示．磁感线的方向与导线框所在平面垂直，规定磁场的正方向垂直纸面向里，磁感应强度B随时间t变化的规律如图乙所示，则()．图15A．从0到t1时间内，导线框中电流的方向为adcbaB．从t1到t2时间内，导线框中电流越来越大C．t1时刻，导线框中电流为0D．从t1到t2时间内，导线框bc边受到安培力大小保持不变解析导线框面积S不变，读图象知，有两个“子过程”.0～t1过程，磁感应强度正向减小；t1～t2过程，磁感应强度反向增大.0～t1时间内，正向磁通量减小，由楞次定律判定，应产生顺时针方向电流，故选A.t1～t2...
