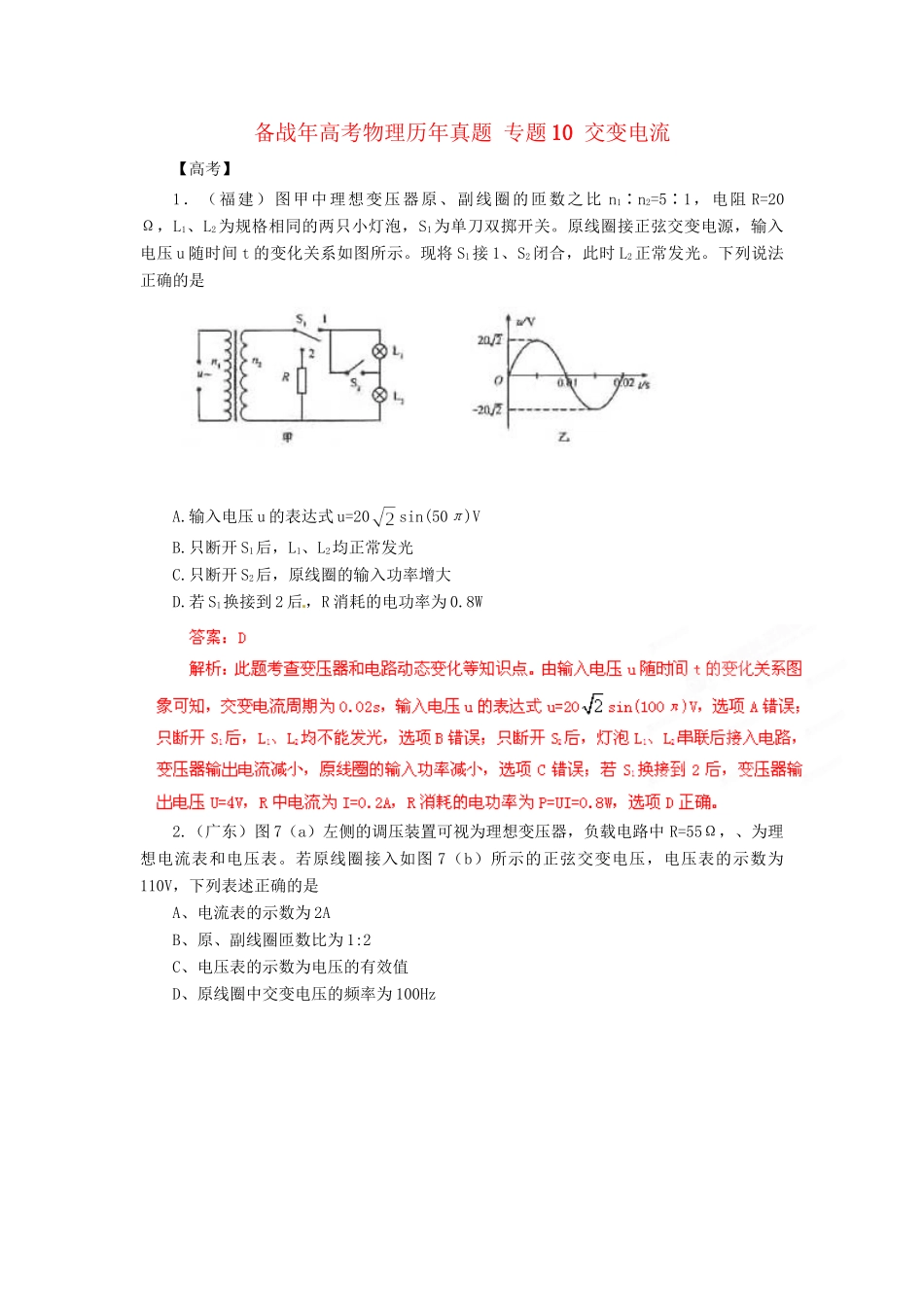

备战年高考物理历年真题专题10交变电流【高考】1．（福建）图甲中理想变压器原、副线圈的匝数之比n1∶n2=5∶1，电阻R=20Ω，L1、L2为规格相同的两只小灯泡，S1为单刀双掷开关。原线圈接正弦交变电源，输入电压u随时间t的变化关系如图所示。现将S1接1、S2闭合，此时L2正常发光。下列说法正确的是A.输入电压u的表达式u=20sin(50π)VB.只断开S1后，L1、L2均正常发光C.只断开S2后，原线圈的输入功率增大D.若S1换接到2后，R消耗的电功率为0.8W2.（广东）图7（a）左侧的调压装置可视为理想变压器，负载电路中R=55Ω，、为理想电流表和电压表。若原线圈接入如图7（b）所示的正弦交变电压，电压表的示数为110V，下列表述正确的是A、电流表的示数为2AB、原、副线圈匝数比为1:2C、电压表的示数为电压的有效值D、原线圈中交变电压的频率为100Hz3.（广东）将闭合多匝线圈置于仅随时间变化的磁场中，线圈平面与磁场方向垂直，关于线圈中产生的感应电动势和感应电流，下列表述正确的是]A、感应电动势的大小与线圈的匝数无关B、穿过线圈的磁通量越大，感应电动势越大C、穿过线圈的磁通量变化越快，感应电动势越大D、感应电流产生的磁场方向与原磁场方向始终相同4．（山东）为保证用户电压稳定在220V，变电所需适时进行调压，图甲为调压变压器示意图。保持输入电压u1不变，当滑动接头P上下移动时可改变输出电压。某次检测得到用户电压u2随时间t变化的曲线如图乙所示。以下正确的是（）A、u2=190sin(50πt)VB、u2=190sin(100πt)VC、为使用户电压稳定在220V，应将P适当下移D、为使用户电压稳定在220V，应将P适当上移答案：BD图7AVR0.010.020.03t/su/VEMBEDEquation.DSMT42202－O(a)(b)解析：由于用户电压u2随时间t变化的曲线周期为0.02s，所以u2=190sin(100πt)V，选项B正确A错误；为使用户电压稳定在220V，应减小变压器原线圈匝数，应将P适当上移，选项C错误D正确。6．（新课标）如图，一理想变压器原副线圈的匝数比为1：2；副线圈电路中接有灯泡，灯泡的额定电压为220V，额定功率为22W；原线圈电路中接有电压表和电流表。现闭合开关，灯泡正常发光。若用U和I分别表示此时电压表和电流表的读数，则（）解析：由可知，U=U1=110V，由P=U2I2=UI得I=0.2A，A正确答案：A7．（江苏）（15分）题13-1图为一理想变压器，ab为原线圈，ce为副线圈，d为副线圈引出的一个接头。原线圈输入正弦式交变电压的u-t图象如题13-2图所示。若只在ce间接一只Rce=400Ω的电阻，或只在de间接一只Rde=225Ω的电阻,两种情况下电阻消耗的功率均为80W。（1）请写出原线圈输入电压瞬时值uab的表达式；（2）求只在ce间接400Ω的电阻时，原线圈中的电流I1；（3）求ce和de间线圈的匝数比。]【答案】（1）V；（2）0.28A（或A）；（3）【解析】（1）由题13–2图知电压瞬时值（V）（2）电压有效值理想变压器P1=P2原线圈中的电流解得（3）设ab间匝数为n1解得代入数据得8.（海南）如图，理想变压器原线圈与一10V的交流电源相连，副线圈并联两个小灯泡a和b，小灯泡a的额定功率为0.3W，正常发光时电阻为30，已知两灯泡均正常发光，流过原线圈的电流为0.09A，可计算出原、副线圈的匝数比为_______，流过灯泡b的电流为_______A。答案：10：30.2解析：副线圈两端电压U2等于小灯泡a两端电压Ua，由得，Ua=3V，则原、副线圈的匝数比；流过灯泡a的电流Ia=Ua/Ra=0.1A又，得I2=0.3A。流过灯泡b的电流Ib=I2-Ia=0.3A-0.1A=0.2A【高考】1．·重庆·1７一输入电压为220v，输出电压为36V的变压器副线圈烧坏，为获知此变压器元、复线圈匣数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新饶了5匣线圈。如题17图所示，然后将原来线圈接到220v交流电源上，测得新绕线全的端电压为1v，按理想变压器分析，该变压器烧坏前的原、副线数分别为A．1100,360B.1100，180C．2200,180D.2200,360【答案】B【解析】对新绕线的理想变压器，根据变压比公式得1100122053131UUnn变压器烧坏前，同理1802203611001212UUnn，B正确。3.·天津·7为探究理想变压器原、副线圈电压、电流的关系，将原线圈接到电压有效值不变的正弦交流电源上，副线圈连接相同的灯泡L1...
