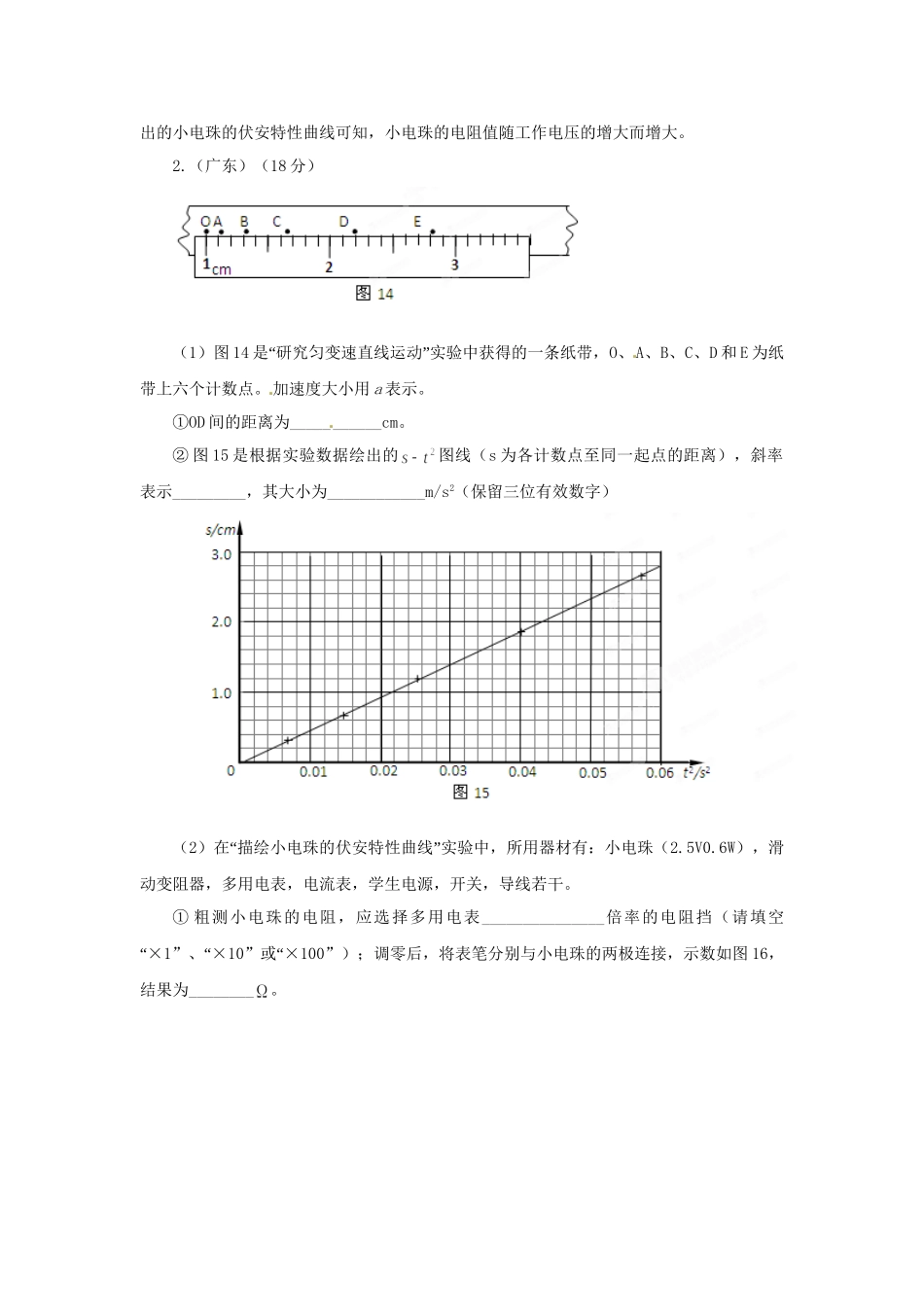

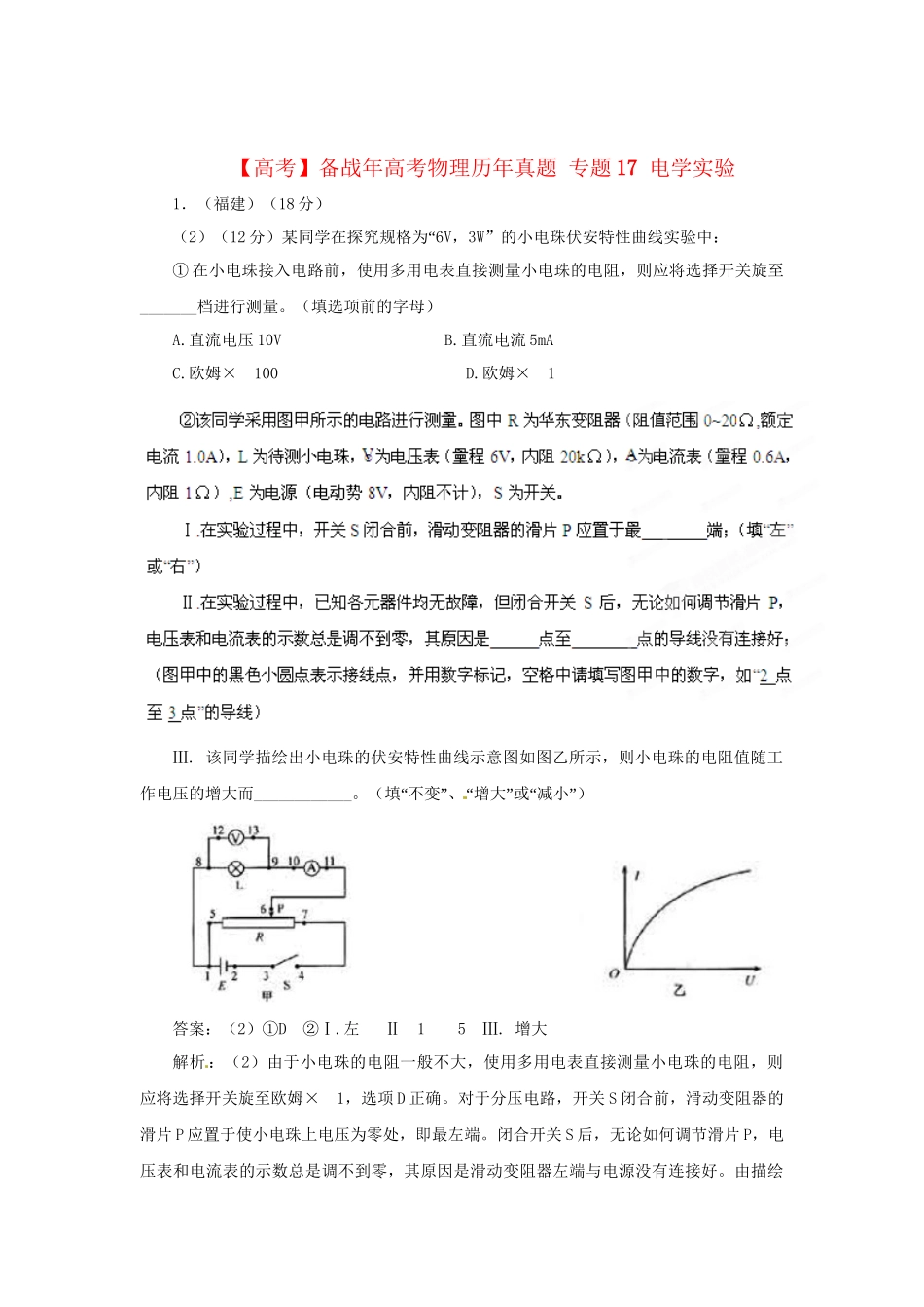

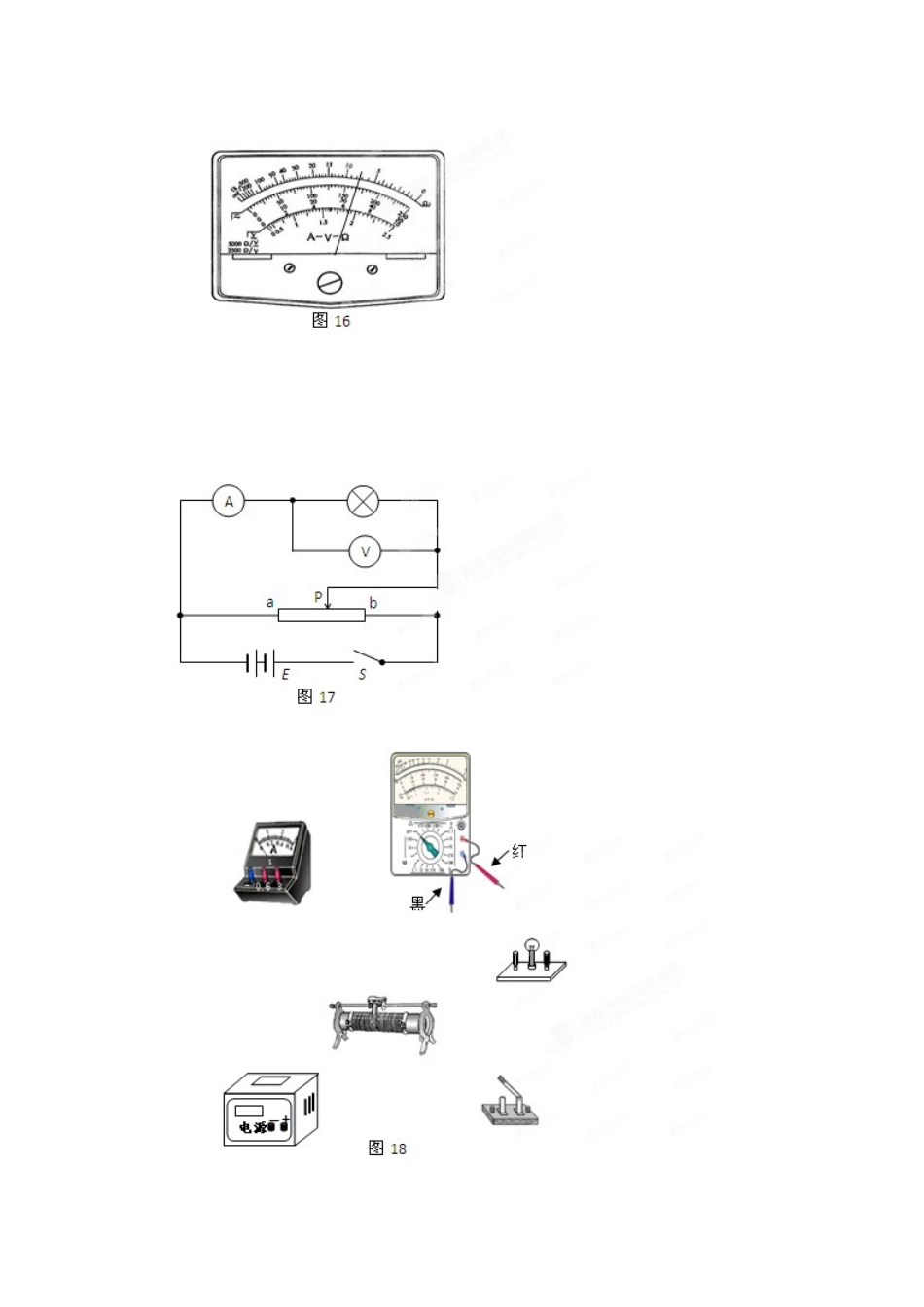

【高考】备战年高考物理历年真题专题17电学实验1．（福建）（18分）（2）（12“分）某同学在探究规格为6V，3W”的小电珠伏安特性曲线实验中：①在小电珠接入电路前，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至_______档进行测量。（填选项前的字母）A.直流电压10VB.直流电流5mAC.欧姆×100D.欧姆×1Ⅲ.该同学描绘出小电珠的伏安特性曲线示意图如图乙所示，则小电珠的电阻值随工作电压的增大而____________“”。（填不变、“”“”增大或减小）答案：（2）①D②Ⅰ.左Ⅱ15Ⅲ.增大解析：（2）由于小电珠的电阻一般不大，使用多用电表直接测量小电珠的电阻，则应将选择开关旋至欧姆×1，选项D正确。对于分压电路，开关S闭合前，滑动变阻器的滑片P应置于使小电珠上电压为零处，即最左端。闭合开关S后，无论如何调节滑片P，电压表和电流表的示数总是调不到零，其原因是滑动变阻器左端与电源没有连接好。由描绘出的小电珠的伏安特性曲线可知，小电珠的电阻值随工作电压的增大而增大。2.（广东）（18分）（1）图14“”是研究匀变速直线运动实验中获得的一条纸带，O、A、B、C、D和E为纸带上六个计数点。加速度大小用a表示。①OD间的距离为___________cm。②图15是根据实验数据绘出的图线（s为各计数点至同一起点的距离），斜率表示_________，其大小为____________m/s2（保留三位有效数字）（2“”）在描绘小电珠的伏安特性曲线实验中，所用器材有：小电珠（2.5V0.6W），滑动变阻器，多用电表，电流表，学生电源，开关，导线若干。①粗测小电珠的电阻，应选择多用电表_______________倍率的电阻挡（请填空“×1”“、×10”“或×100”）；调零后，将表笔分别与小电珠的两极连接，示数如图16，结果为________。②实验中使用多用电表测量电压，请根据实验原理图完成实物图中的连线。③开关闭合前，应将滑动变阻器的滑片P置于_________端。为使小电珠高度增加，P应由中点向________端滑动。④下表为电压等间隔变化测得的数据。为了获得更准确的实验图像，必须在相邻数据点_______“间多测几组数据（请填写ab”“、bc”“、cd”“、de”“、ef”）数据点abcdefU/V0.000.501.001.502.002.50I/A0.0000.1220.1560.1850.2160.244答案：⑴①1.20②加速度一半，0.933⑵①×1、8②如图所示③a，b④ab解析：（1）①1cm+1mm×2.0格=1.20cm，②加速度一半，，所以a=0.933m/s2（2）①小电珠（2.5V，0.6W）对应电阻为，电阻十几欧，所以选“×1”档。②电流表的电阻也就几欧，与电压表几千欧相比，小电珠算小电阻，所以电压表必须外接，伏安特性曲线要求电压从0开始逐渐变大，所以滑动变阻器必须与电压采用分压接法。③从a端开始，电压为零，向b端移动，对小电珠所加电压逐渐变大。红黑电源－+④ab之间电流增加了0.122A，其它段电流增加了0.03A左右，所以需要在ab之间将电流分为0.030A、0.060A、0.090A，分别测出相应的电压值。4．（浙江）（10“分）在探究导体电阻与其影响因素”的定量关系试验中，为了探究3根材料未知，横截面积均为S=0.20mm2的金属丝a、b、c的电阻率，采用如图所示的实验电路，M为金属丝c的左端点，O为金属丝a的右端点，P是金属丝上可移动的接触点。在实验过程中，电流表读数始终。电压表读数随OP间距离x的变化如下表：（1）绘出电压表读数U随OP间距离x变化的图线；（2）求出金属丝的电阻率，并进行比较。【答案】（1）如图所示；（2）电阻率的允许范围：：~：~：~通过计算可知，金属丝a与c电阻率相同，远大于金属丝b的电阻率。x/mm600700800900100012001400160018002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.755．（新课标）（5分）为了测量一微安表头A的内阻，某同学设计了如图所示的电路。图中，A0是标准电流表，R0和RN分别是滑动变阻器和电阻箱，S和S1分别是单刀双掷开关和单刀开关，E是电池。完成下列实验步骤中的填空：（1）将S拨向接点1，接通S1，调节__R0___,使待测表头指针偏转到适当位置，记下此时_标准电流表（或A0）____的读数I；（2）然后将S拨向接点2，调节____RN____,使___标准电流表（或A0）的读数仍为I_____,记下此时RN...
