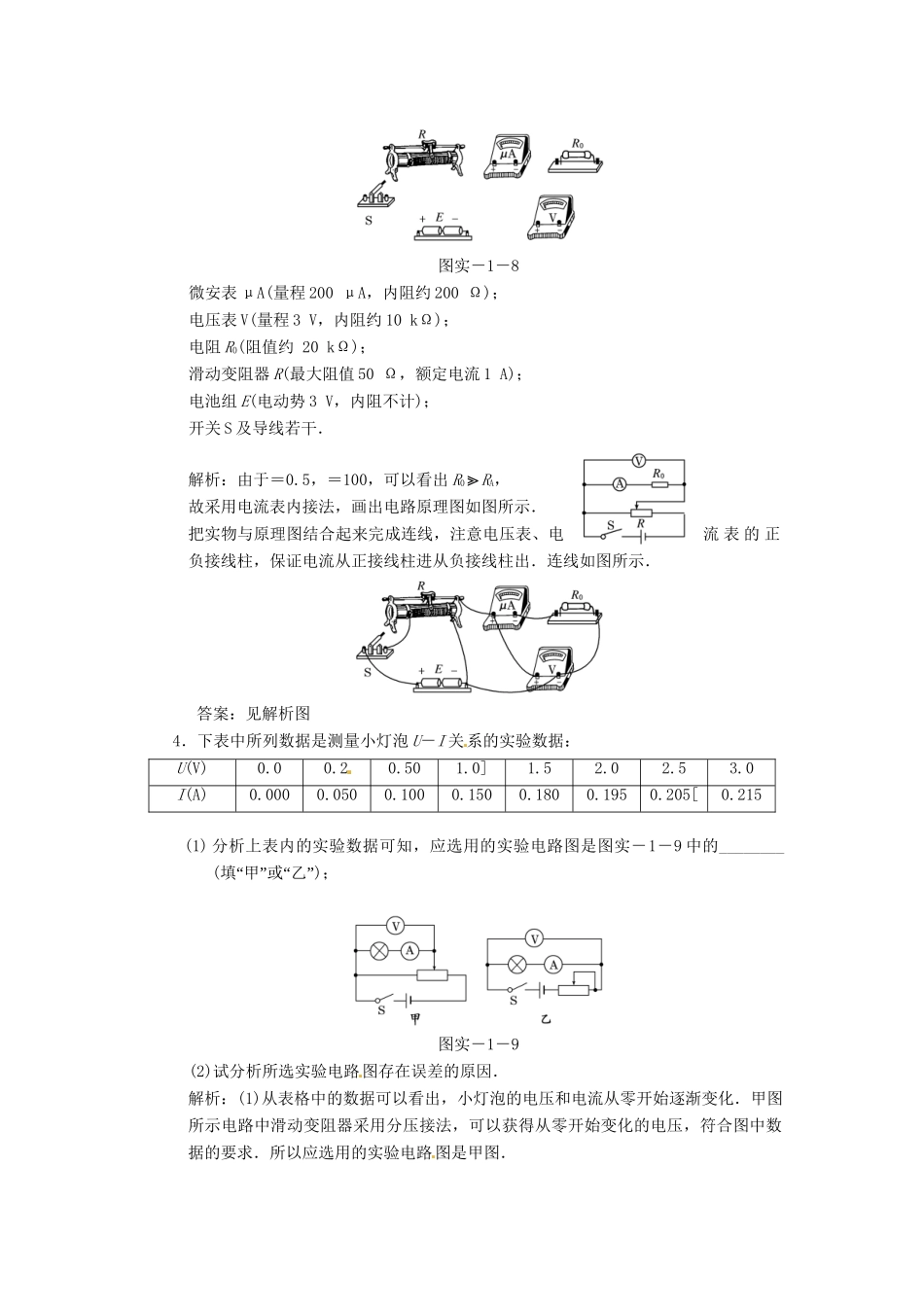

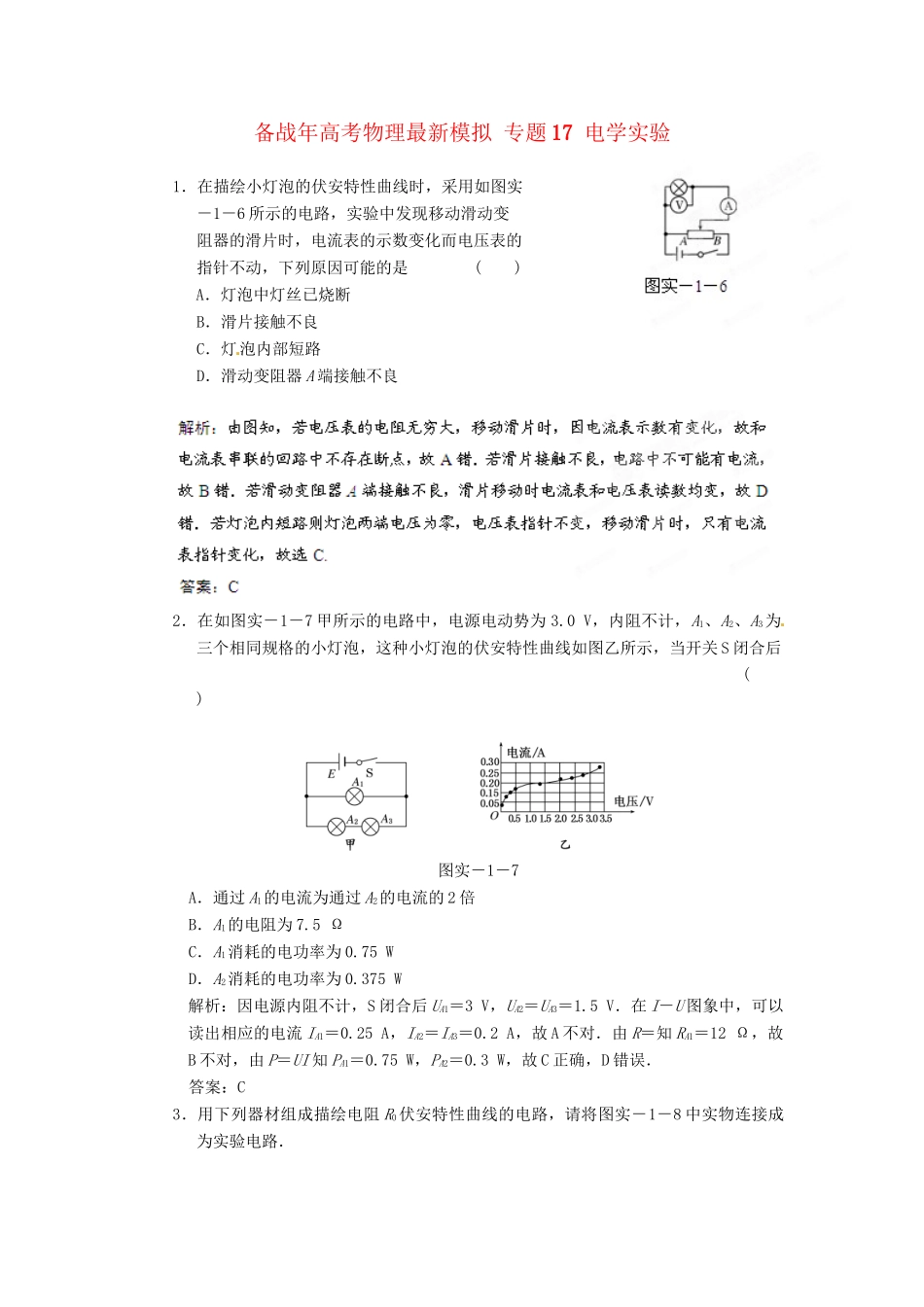

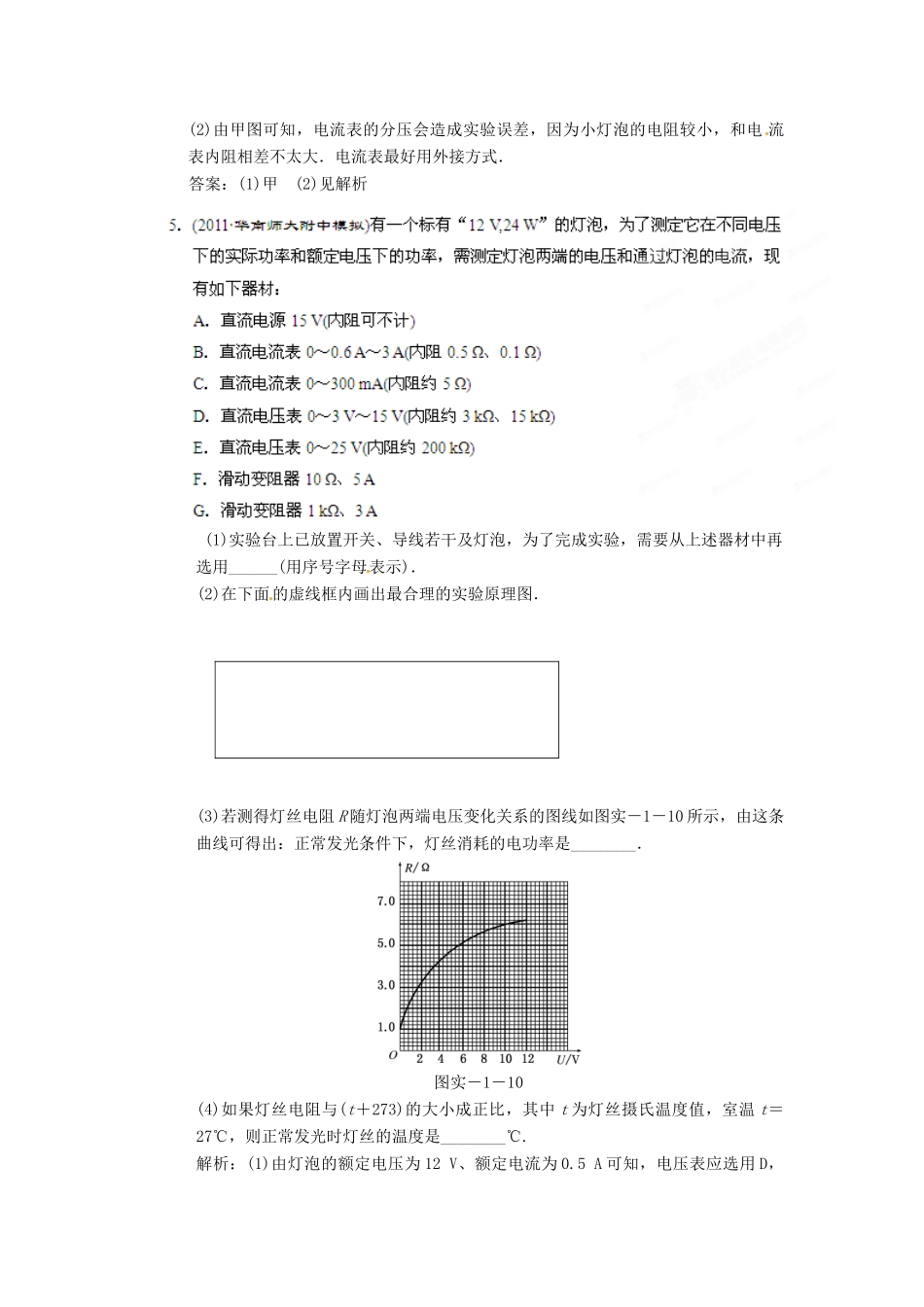

备战年高考物理最新模拟专题17电学实验1．在描绘小灯泡的伏安特性曲线时，采用如图实－1－6所示的电路，实验中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不动，下列原因可能的是()A．灯泡中灯丝已烧断B．滑片接触不良C．灯泡内部短路D．滑动变阻器A端接触不良2．在如图实－1－7甲所示的电路中，电源电动势为3.0V，内阻不计，A1、A2、A3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当开关S闭合后()图实－1－7A．通过A1的电流为通过A2的电流的2倍B．A1的电阻为7.5ΩC．A1消耗的电功率为0.75WD．A2消耗的电功率为0.375W解析：因电源内阻不计，S闭合后UA1＝3V，UA2＝UA3＝1.5V．在I－U图象中，可以读出相应的电流IA1＝0.25A，IA2＝IA3＝0.2A，故A不对．由R＝知RA1＝12Ω，故B不对，由P＝UI知PA1＝0.75W，PA2＝0.3W，故C正确，D错误．答案：C3．用下列器材组成描绘电阻R0伏安特性曲线的电路，请将图实－1－8中实物连接成为实验电路．图实－1－8微安表μA(量程200μA，内阻约200Ω)；电压表V(量程3V，内阻约10kΩ)；电阻R0(阻值约20kΩ)；滑动变阻器R(最大阻值50Ω，额定电流1A)；电池组E(电动势3V，内阻不计)；开关S及导线若干．解析：由于＝0.5，＝100，可以看出R0≫RA，故采用电流表内接法，画出电路原理图如图所示．把实物与原理图结合起来完成连线，注意电压表、电流表的正负接线柱，保证电流从正接线柱进从负接线柱出．连线如图所示．答案：见解析图4．下表中所列数据是测量小灯泡U－I关系的实验数据：U(V)0.00.20.501.0]1.52.02.53.0I(A)0.0000.0500.1000.1500.1800.1950.205[0.215(1)分析上表内的实验数据可知，应选用的实验电路图是图实－1－9中的________(“”“”填甲或乙)；图实－1－9(2)试分析所选实验电路图存在误差的原因．解析：(1)从表格中的数据可以看出，小灯泡的电压和电流从零开始逐渐变化．甲图所示电路中滑动变阻器采用分压接法，可以获得从零开始变化的电压，符合图中数据的要求．所以应选用的实验电路图是甲图．(2)由甲图可知，电流表的分压会造成实验误差，因为小灯泡的电阻较小，和电流表内阻相差不太大．电流表最好用外接方式．答案：(1)甲(2)见解析(1)实验台上已放置开关、导线若干及灯泡，为了完成实验，需要从上述器材中再选用______(用序号字母表示)．(2)在下面的虚线框内画出最合理的实验原理图．(3)若测得灯丝电阻R随灯泡两端电压变化关系的图线如图实－1－10所示，由这条曲线可得出：正常发光条件下，灯丝消耗的电功率是________．图实－1－10(4)如果灯丝电阻与(t＋273)的大小成正比，其中t为灯丝摄氏温度值，室温t＝27℃，则正常发光时灯丝的温度是________℃.解析：(1)由灯泡的额定电压为12V、额定电流为0.5A可知，电压表应选用D，电流表应选B，实验采用分压式电路，滑动变阻器应选阻值小些的，故选F.电源A是必选的．(2)因>，故应采用外接法．滑动变阻器应用分压式连接，如图所示．(3)由图可知，U＝12V时，R＝6.2Ω，故灯丝正常发光时的功率为P≈＝23.2W.(4)设R＝k(t＋273)．由t＝27℃，R0＝1.0Ω，k＝Ω/K.由R＝6.2Ω得：t＝1587℃.答案：(1)ABDF(2)见解析图(3)23.2W(4)15876．图实－1－11甲所示为某同学测绘额定电压为2.5V的小电珠的I－U图线的实验电路图．图实－1－11(1)根据电路图，用笔画线代替导线，将图乙中的实物图连接成完整的实验电路．(2)开关S闭合之前，图实－1－11乙中滑动变阻器的滑片应该置于______(“选填A”“端、B”“端或AB”正中间)．图实－1－12(3)已知小电珠灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比，热力学温度T与摄氏温度t的关系为T＝273＋t，根据图实－1－12所示的小电珠的I－U特性曲线，估算该灯泡以额定功率工作时灯丝的温度约为________℃(保留两位有效数字)．解析：对于分压电路，开关S闭合前，应该将滑动变阻器的滑片置于最左端(A端)，使待测电路上电压为零．由灯丝电阻与热力学温度成正比可得R＝kT，当灯丝温度为300K时电阻为1.5Ω可得k＝0.005.由小电珠的I－U特性曲线可得当电压为2.5V时灯丝中电流约为0.265A．根据欧姆定律可得出灯丝电阻R′＝U/...
