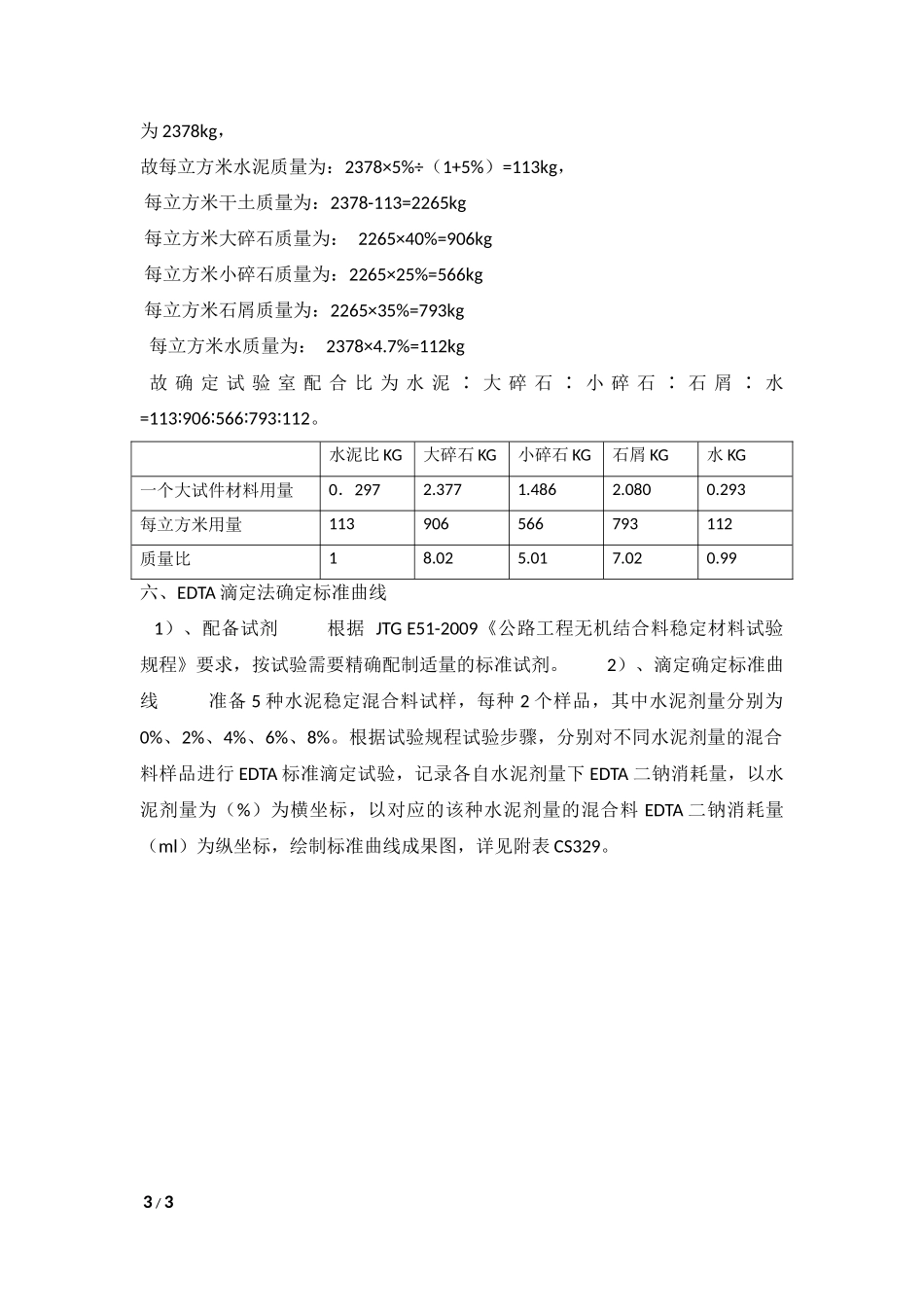

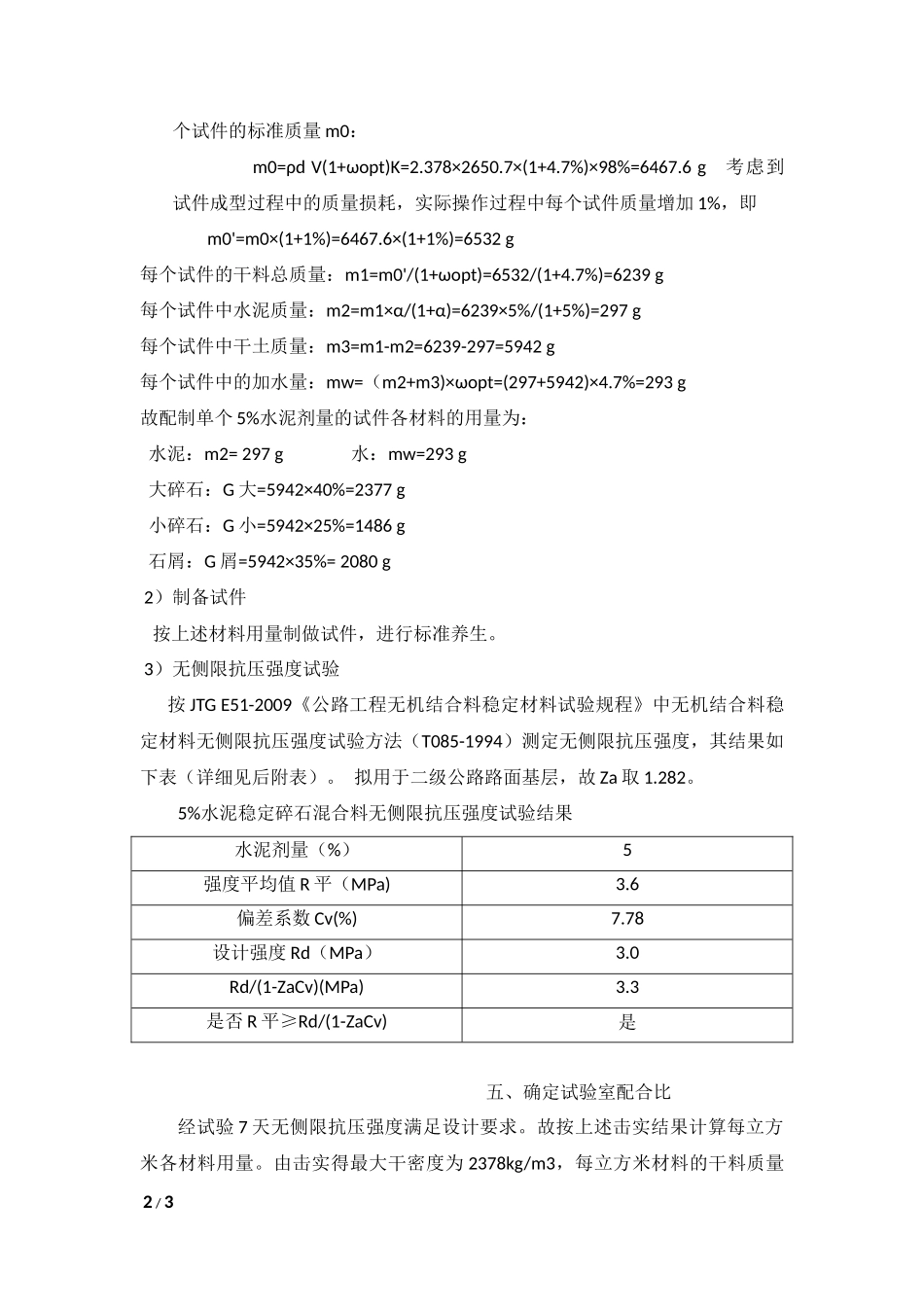

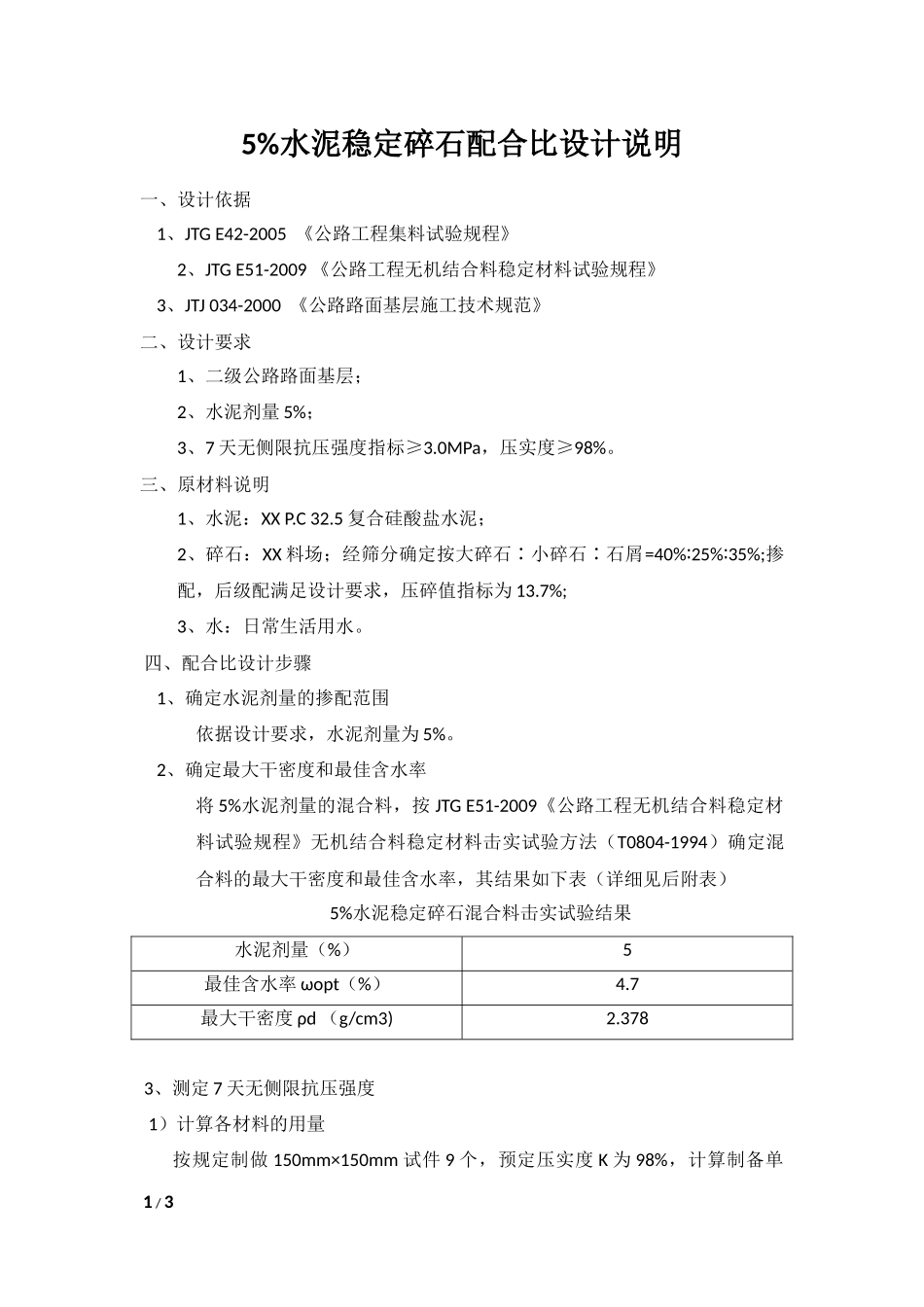

5%水泥稳定碎石配合比设计说明一、设计依据1、JTGE42-2005《公路工程集料试验规程》2、JTGE51-2009《公路工程无机结合料稳定材料试验规程》3、JTJ034-2000《公路路面基层施工技术规范》二、设计要求1、二级公路路面基层；2、水泥剂量5%；3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98%。三、原材料说明1、水泥：XXP.C32.5复合硅酸盐水泥；2、碎石：XX料场；经筛分确定按大碎石∶小碎石∶石屑=40%25%35%;∶∶掺配，后级配满足设计要求，压碎值指标为13.7%;3、水：日常生活用水。四、配合比设计步骤1、确定水泥剂量的掺配范围依据设计要求，水泥剂量为5%。2、确定最大干密度和最佳含水率将5%水泥剂量的混合料，按JTGE51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）5%水泥稳定碎石混合料击实试验结果水泥剂量（%）5最佳含水率ωopt（%）4.7最大干密度ρd（g/cm3)2.3783、测定7天无侧限抗压强度1）计算各材料的用量按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单1/3个试件的标准质量m0：m0=ρdV(1+ωopt)K=2.378×2650.7×(1+4.7%)×98%=6467.6g考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即m0'=m0×(1+1%)=6467.6×(1+1%)=6532g每个试件的干料总质量：m1=m0'/(1+ωopt)=6532/(1+4.7%)=6239g每个试件中水泥质量：m2=m1×α/(1+α)=6239×5%/(1+5%)=297g每个试件中干土质量：m3=m1-m2=6239-297=5942g每个试件中的加水量：mw=（m2+m3)×ωopt=(297+5942)×4.7%=293g故配制单个5%水泥剂量的试件各材料的用量为：水泥：m2=297g水：mw=293g大碎石：G大=5942×40%=2377g小碎石：G小=5942×25%=1486g石屑：G屑=5942×35%=2080g2）制备试件按上述材料用量制做试件，进行标准养生。3）无侧限抗压强度试验按JTGE51-2009《公路工程无机结合料稳定材料试验规程》中无机结合料稳定材料无侧限抗压强度试验方法（T085-1994）测定无侧限抗压强度，其结果如下表（详细见后附表）。拟用于二级公路路面基层，故Za取1.282。5%水泥稳定碎石混合料无侧限抗压强度试验结果水泥剂量（%）5强度平均值R平（MPa)3.6偏差系数Cv(%)7.78设计强度Rd（MPa）3.0Rd/(1-ZaCv)(MPa)3.3是否R平≥Rd/(1-ZaCv)是五、确定试验室配合比经试验7天无侧限抗压强度满足设计要求。故按上述击实结果计算每立方米各材料用量。由击实得最大干密度为2378kg/m3，每立方米材料的干料质量2/3为2378kg，故每立方米水泥质量为：2378×5%÷（1+5%）=113kg，每立方米干土质量为：2378-113=2265kg每立方米大碎石质量为：2265×40%=906kg每立方米小碎石质量为：2265×25%=566kg每立方米石屑质量为：2265×35%=793kg每立方米水质量为：2378×4.7%=112kg故确定试验室配合比为水泥∶大碎石∶小碎石∶石屑∶水=113906566793112∶∶∶∶。水泥比KG大碎石KG小碎石KG石屑KG水KG一个大试件材料用量0．2972.3771.4862.0800.293每立方米用量113906566793112质量比18.025.017.020.99六、EDTA滴定法确定标准曲线1）、配备试剂根据JTGE51-2009《公路工程无机结合料稳定材料试验规程》要求，按试验需要精确配制适量的标准试剂。2）、滴定确定标准曲线准备5种水泥稳定混合料试样，每种2个样品，其中水泥剂量分别为0%、2%、4%、6%、8%。根据试验规程试验步骤，分别对不同水泥剂量的混合料样品进行EDTA标准滴定试验，记录各自水泥剂量下EDTA二钠消耗量，以水泥剂量为（%）为横坐标，以对应的该种水泥剂量的混合料EDTA二钠消耗量（ml）为纵坐标，绘制标准曲线成果图，详见附表CS329。3/3
