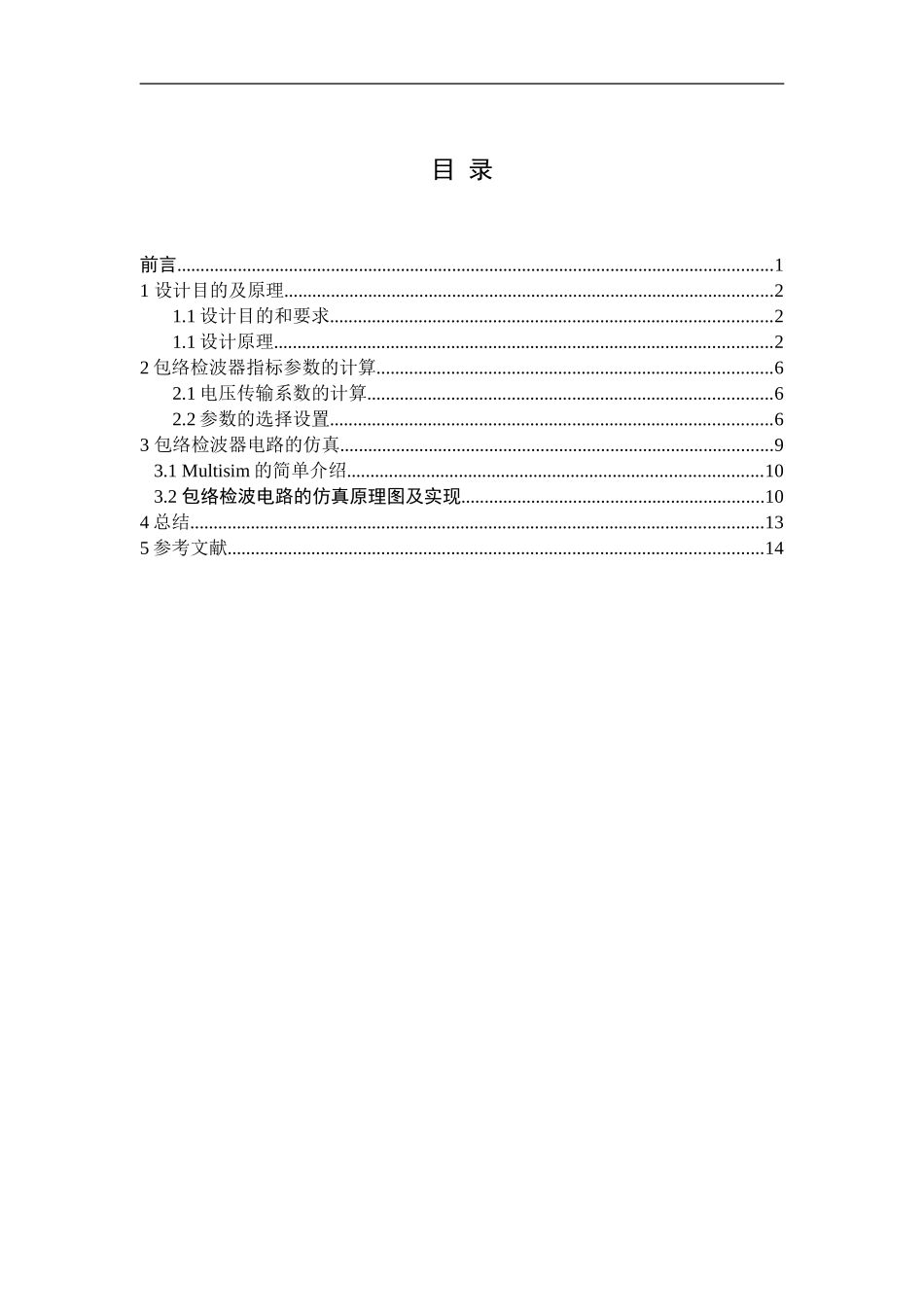

目录前言................................................................................................................................11设计目的及原理.........................................................................................................21.1设计目的和要求...............................................................................................21.1设计原理...........................................................................................................22包络检波器指标参数的计算.....................................................................................62.1电压传输系数的计算.......................................................................................62.2参数的选择设置...............................................................................................63包络检波器电路的仿真.............................................................................................93.1Multisim的简单介绍.........................................................................................103.2包络检波电路的仿真原理图及实现.................................................................104总结...........................................................................................................................135参考文献...................................................................................................................1411高频电子线路课程设计前言调幅波的解调即是从调幅信号中取出调制信号的过程，通常称为检波。广义的检波通常称为解调，是调制的逆过程，即从已调波提取调制信号的过程。对调幅波来说是从它的振幅变化提取调制信号的过程；对调频波，是从它的频率变化提取调制信号的过程；对调相波，是从它的相位变化提取调制信号的过程。工程实际中，有一类信号叫做调幅波信号，这是一种用低频信号控制高频信号幅度的特殊信号。为了把低频信号取出来，需要专门的电路，叫做检波电路。使用二极管可以组成最简单的调幅波检波电路。调幅波解调方法有二极管包络检波器同步检波器。目前应用最广的是二极管包络检波器，不论哪种振幅调制信号，都可采用相乘器和低通滤波器组成的同步检波电路进行解调。但是，对普通调幅信号来说，它的载波分量被抑制掉，可以直接利用非线性器件实现相乘作用，得到所需的解调电压，而不必另加同步信号，通常将这种振幅检波器称为包络。为了生动直观的分析检波电路，利用最新电子仿真软件Multisim11.0进行二极管包络检波虚拟实验。Multisim具有组建电路快捷、波形生动直观、实验效果理想等优点。计算机虚拟仿真作为高频电子线路实验的辅助手段，是一种很好的选择，可以加深学生对一些抽象枯燥理论的理解，从而达到提高高频电子线路课程教学质量的目的。1设计目的及原理1.1设计目的和要求通过课程设计，使学生加强对高频电子技术电路的理解，学会查寻资料﹑方22高频电子线路课程设计案比较，以及设计计算等环节。进一步提高分析解决实际问题的能力，创造一个动脑动手﹑独立开展电路实验的机会，锻炼分析﹑解决高频电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计与制作，加深对基本原理的了解，增强学生的实践能力。要求：掌握串、并联谐振回路及耦合回路、高频小信号调谐放大器、高频功率放大器、混频器、幅度调制与解调、角度调制与解调的基本原理，实际电路设计及仿真。设计要求及主要指标：用检波二极管设计一AM信号包络检波器，并且能够实现以下指标。输入AM信号：载波频率200kHz正弦波。调制信号：1KHz正弦波，幅度为2V，调制度为40%。输出信号：无明显失真，幅度大于6V。1.2设计原理调幅调制和解调在理论上包括了信号处理，模拟电子，高频电子和通信原理等知识，涉及比较广泛。包括了各种不同信息传输的最基本的原...
