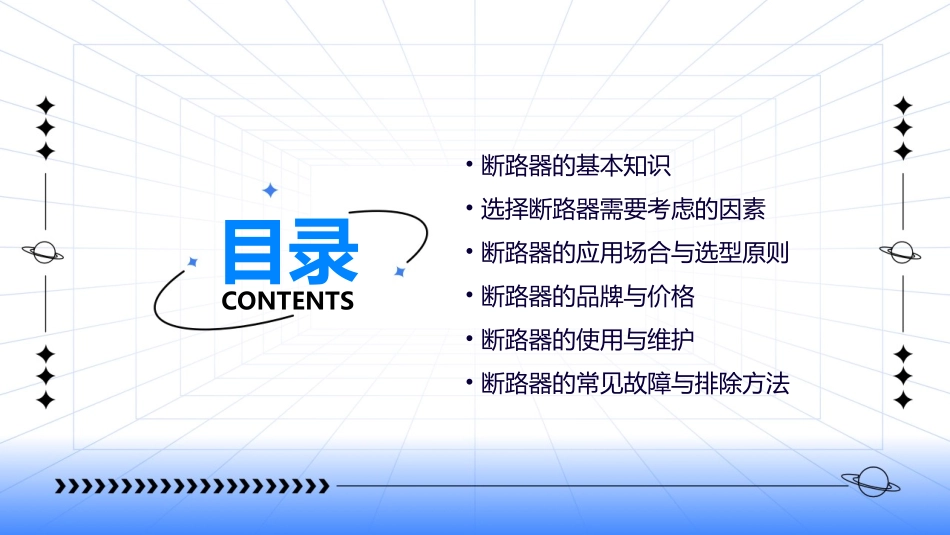

小型断路器如何选择•断路器的基本知识•选择断路器需要考虑的因素•断路器的应用场合与选型原则•断路器的品牌与价格•断路器的使用与维护•断路器的常见故障与排除方法目录CONTENTS01断路器的基本知识0102断路器的定义和作用在家庭和工业应用中，断路器通常被用于电源开关、配电系统和电机控制等场合，起到保护电路、设备和人身安全的作用。断路器是一种用于电路保护的开关设备，当电路发生短路、过载或接地故障时，能够迅速切断电源，保护电路和设备免受损坏。根据应用场合和功能的不同，断路器可以分为小型断路器、塑壳断路器、框架断路器等类型。塑壳断路器主要用于配电系统和电机控制，具有较高的灵敏度和可靠性，能够适应各种复杂的应用环境。小型断路器主要用于家庭、办公室和类似场所的电路保护，具有体积小、价格便宜、操作方便等特点。框架断路器主要用于大型工业和商业场所，具有大容量、高灵敏度、智能化等特点，能够满足各种高端需求。断路器的分类和特点VS断路器的技术参数包括额定电压、额定电流、短路电流、绝缘电阻、机械寿命等。额定电压是指断路器能够正常工作的电压等级，额定电流是指断路器能够承载的正常工作电流。短路电流是指电路发生短路时，断路器能够承受的最大电流。绝缘电阻是指断路器在断开状态下，其绝缘材料能够承受的电压等级。机械寿命是指断路器的操作次数和可靠性等。断路器的技术参数与性能指标02选择断路器需要考虑的因素总结词选择断路器时，额定电压与电流是首要考虑因素。详细描述断路器的额定电压应高于工作电压，以确保设备在正常工作时不会过载。同时，断路器的额定电流应与电路中的电流容量相匹配，避免在正常或故障条件下因电流过大而损坏断路器。额定电压与电流总结词选择具有足够短路分断能力的断路器，以确保安全。详细描述断路器的短路分断能力应大于电路中可能出现的最大短路电流。在选择断路器时，需要考虑电路中的预期最大负载和电路保护需求，以确保在发生短路时，断路器能够迅速、有效地切断电流，保护设备和人身安全。短路分断能力根据设备需求选择具有合适机械寿命和操作频率的断路器。总结词断路器的机械寿命和操作频率应与设备的需求相匹配。对于需要频繁操作的设备，应选择具有较长机械寿命和较高操作频率的断路器，以确保设备的稳定性和可靠性。详细描述机械寿命与操作频率根据应用场景选择合适的结构和安装方式的断路器。总结词断路器的结构应适合应用场景的需求，包括固定式、抽屉式和模块化等。同时，安装方式也应根据电路设计和设备位置进行选择，以确保断路器能够方便、稳定地安装和操作。详细描述结构与安装方式总结词根据需要选择合适的附件以增强断路器的功能和安全性。详细描述在选择断路器时，可以考虑选择一些附件来增强其功能和安全性，例如辅助触点、报警指示、加热器等。这些附件可以帮助实现远程控制、故障指示和防止低温对断路器的影响等需求，提高设备的可靠性和安全性。附件的选择03断路器的应用场合与选型原则家庭用电环境通常包括照明、插座、空调等电器设备，需要选择适合的断路器来确保安全用电。家庭用电环境介绍根据家庭用电负荷的大小、电器的使用频率以及线路的铺设方式等因素来选择合适的断路器型号。选型原则市面上比较知名的品牌有西门子、施耐德、ABB等，产品种类包括微型断路器、漏电断路器等，以满足不同家庭的需求。产品推荐家庭用电环境断路器的选型工业用电环境断路器的选型工业用电环境介绍工业用电环境需要考虑电器的负载、使用条件以及安全防护等因素，需要选择能够适应这些环境的断路器。选型原则根据工业电器的负载类型、使用条件以及安全要求等因素来选择合适的断路器型号。产品推荐市面上比较知名的品牌有西门子、施耐德、ABB等，产品种类包括塑壳断路器、框架断路器等，以满足不同工业环境的需求。公共设施用电环境包括学校、医院、商场等公共场所的用电设施，需要选择适合的断路器来确保用电安全。公共设施用电环境介绍根据公共设施用电负荷的大小、电器的使用频率以及线路的铺设方式等因素来选择合适的断路器型号。选型原则市面上比较知名的品牌有西门子、施耐德、AB...
