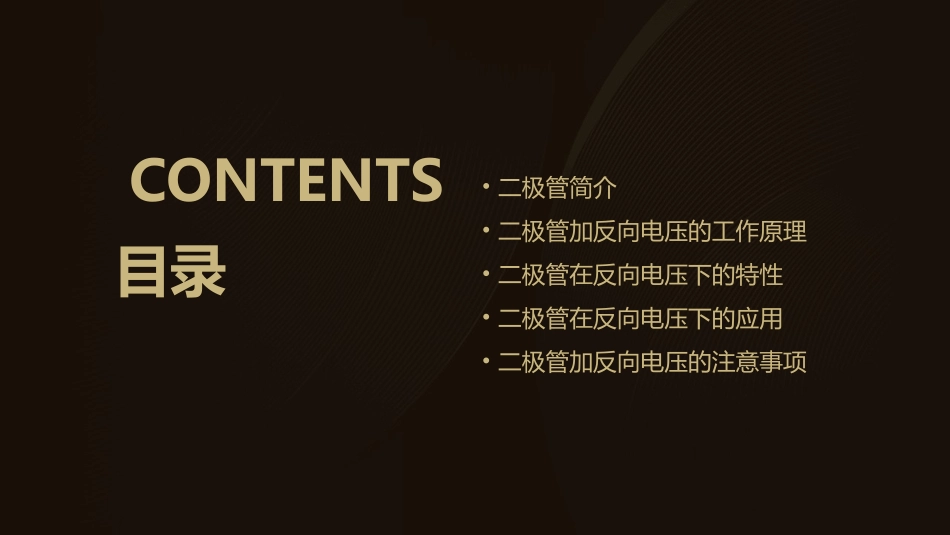

二极管加反向电压课件目录•二极管简介•二极管加反向电压的工作原理•二极管在反向电压下的特性•二极管在反向电压下的应用•二极管加反向电压的注意事项CONTENTS01二极管简介CHAPTER总结词二极管是一种电子器件，具有单向导电性，只允许电流从一个方向流过。详细描述二极管由一个PN结（P型和N型半导体的结合）构成，有两个电极（阳极和阴极），当电压施加在阳极和阴极之间时，电流只能从阳极流向阴极。二极管的基本概念二极管有多种类型，包括硅二极管、锗二极管、肖特基二极管等，它们在电子设备和电路中有着广泛的应用。总结词硅二极管和锗二极管是最常见的类型，它们的主要区别在于材料和性能。此外，肖特基二极管是一种特殊类型的二极管，具有较低的导通电压和较高的开关速度。二极管在各种电子设备和电路中都有应用，如整流器、稳压器、信号放大器等。详细描述二极管的种类和用途总结词二极管的特性曲线反映了其电学特性和行为，包括正向特性曲线和反向特性曲线。详细描述正向特性曲线描述了当二极管正向偏置时，电流与电压之间的关系。随着电压的增加，电流也增加，但当电压达到饱和电压时，电流不再增加。反向特性曲线描述了当二极管反向偏置时，电流与电压之间的关系。当电压增加到一定程度时，反向电流开始增加，但反向电阻非常大，限制了电流的增加。二极管的特性曲线02二极管加反向电压的工作原理CHAPTER0102反向电压对二极管的影响随着反向电压的增大，电子和空穴的运动速度加快，但由于二极管的阻挡作用，反向电流不会无限增大，而是逐渐趋于饱和。反向电压使二极管内部的电子和空穴受到电场力作用，向反方向运动，从而抑制了电流的流动。当二极管加上反向电压时，少量的电子和空穴会通过阻挡层产生微弱的反向电流。随着反向电压的增大，反向电流逐渐增加，但增加速度逐渐减缓，最终趋于饱和。反向电流的大小与温度、材料、工艺等因素有关。反向电流的产生与变化安全工作区是指二极管在正常工作时，反向电压不应超过其最大允许值，以保证二极管不会发生击穿或损坏。选择合适的反向电压可以保证二极管在安全工作区内工作，延长其使用寿命。击穿电压是指二极管反向电压达到某一值时，反向电流急剧增加，二极管失去单向导电性。击穿电压与安全工作区03二极管在反向电压下的特性CHAPTER总结词反向电流随温度升高而增大详细描述当二极管加上反向电压时，其内部电子和空穴的浓度差会导致少数载流子的漂移运动，形成反向电流。这个反向电流随温度的升高而增大，因为高温可以提供更多的载流子，增加其浓度差，从而增加反向电流。反向电流的温度特性总结词反向恢复时间与反向电流的减小速度有关详细描述当二极管从正向导通状态切换到反向截止状态时，需要一定的时间来恢复其反向阻断能力。这个时间称为反向恢复时间。它与反向电流的减小速度有关，因为电流减小得越快，电子和空穴复合得越快，恢复时间就越短。反向恢复时间反向电压对二极管寿命的影响过高的反向电压会缩短二极管的寿命总结词当二极管承受过高的反向电压时，其内部电场增强，导致电子和空穴的加速运动，与晶格发生碰撞的概率增大，从而产生更多的热量和缺陷。这些热量和缺陷会加速二极管的性能退化和损坏，缩短其寿命。因此，在使用二极管时，应避免施加过高的反向电压。详细描述04二极管在反向电压下的应用CHAPTER利用一个二极管将交流电转换为直流电，输出电压只有正半周。半波整流电路全波整流电路桥式整流电路利用两个二极管将交流电转换为直流电，输出电压的正负半周都被利用。利用四个二极管将交流电转换为直流电，输出电压的正负半周都被利用，且输出电压脉动小。030201整流电路利用一个二极管和一个可调电阻组成，通过调整可调电阻来稳定输出电压。简单的稳压电路利用三极管和可调电阻组成，通过调整可调电阻来稳定输出电压。串联型稳压电路利用集成稳压器芯片，将输入和输出隔离，提高稳定性和可靠性。集成稳压器稳压电路利用单结晶体管和电容组成，通过控制电容的充放电来实现开关控制功能。利用光耦合器芯片实现开关控制功能，输入和输出之间通过光信号传输，具有较高的隔离度和可靠性。开关电路光...
