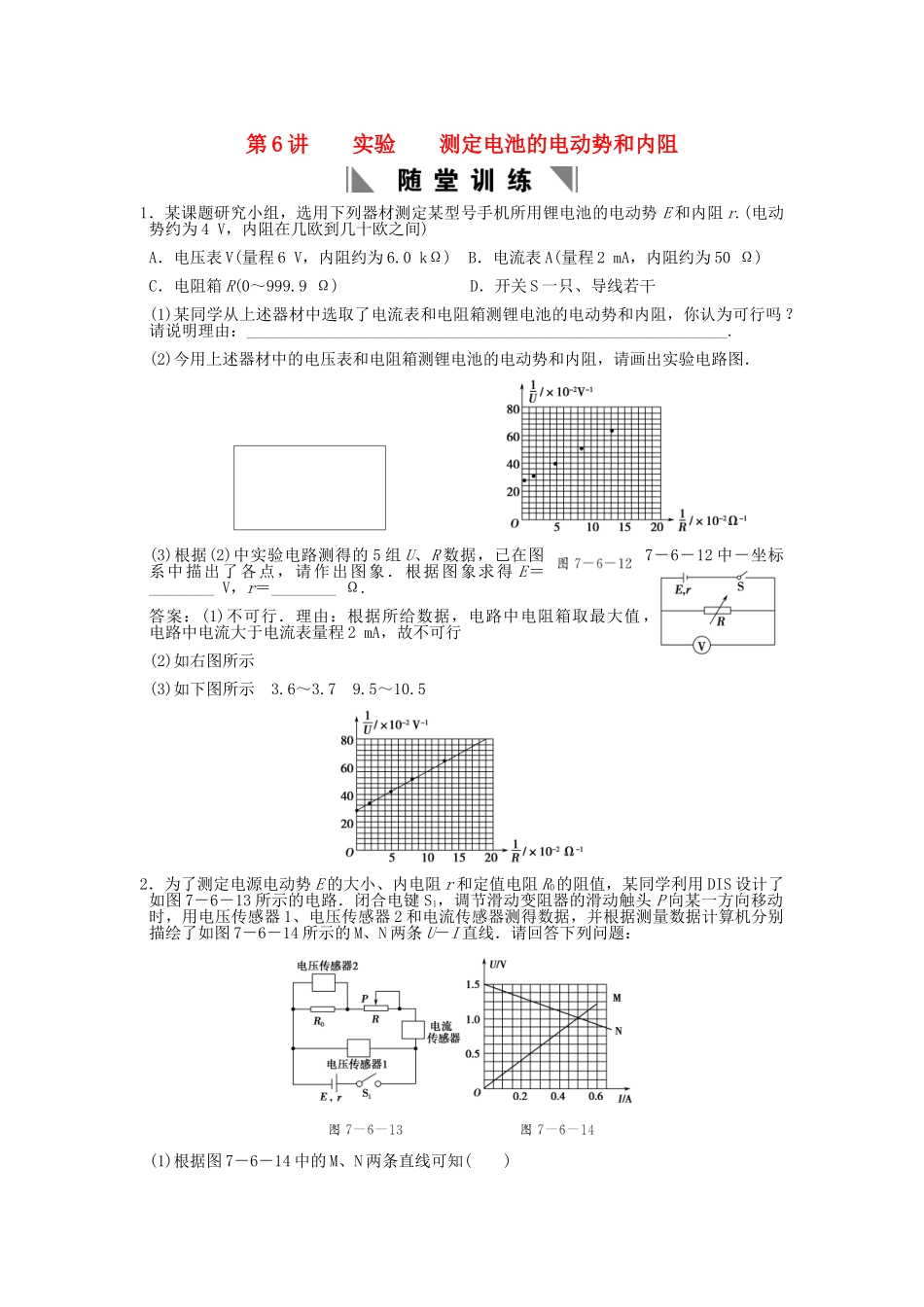

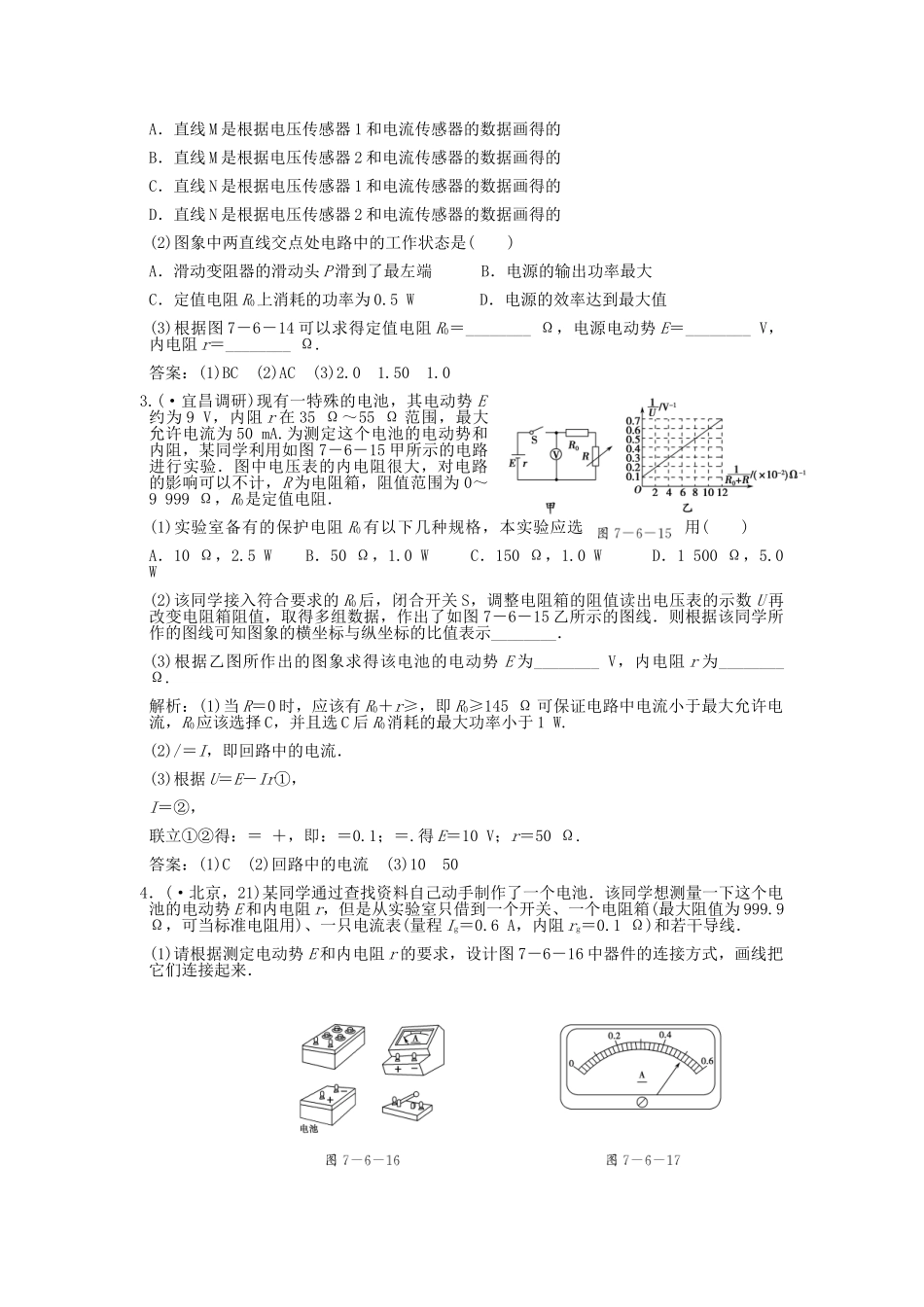

第6讲实验测定电池的电动势和内阻1．某课题研究小组，选用下列器材测定某型号手机所用锂电池的电动势E和内阻r.(电动势约为4V，内阻在几欧到几十欧之间)A．电压表V(量程6V，内阻约为6.0kΩ)B．电流表A(量程2mA，内阻约为50Ω)C．电阻箱R(0～999.9Ω)D．开关S一只、导线若干(1)某同学从上述器材中选取了电流表和电阻箱测锂电池的电动势和内阻，你认为可行吗？请说明理由：___________________________________________________________.(2)今用上述器材中的电压表和电阻箱测锂电池的电动势和内阻，请画出实验电路图．(3)根据(2)中实验电路测得的5组U、R数据，已在图7－6－12中－坐标系中描出了各点，请作出图象．根据图象求得E＝________V，r＝________Ω.答案：(1)不可行．理由：根据所给数据，电路中电阻箱取最大值，电路中电流大于电流表量程2mA，故不可行(2)如右图所示(3)如下图所示3.6～3.79.5～10.52．为了测定电源电动势E的大小、内电阻r和定值电阻R0的阻值，某同学利用DIS设计了如图7－6－13所示的电路．闭合电键S1，调节滑动变阻器的滑动触头P向某一方向移动时，用电压传感器1、电压传感器2和电流传感器测得数据，并根据测量数据计算机分别描绘了如图7－6－14所示的M、N两条U－I直线．请回答下列问题：(1)根据图7－6－14中的M、N两条直线可知()A．直线M是根据电压传感器1和电流传感器的数据画得的B．直线M是根据电压传感器2和电流传感器的数据画得的C．直线N是根据电压传感器1和电流传感器的数据画得的D．直线N是根据电压传感器2和电流传感器的数据画得的(2)图象中两直线交点处电路中的工作状态是()A．滑动变阻器的滑动头P滑到了最左端B．电源的输出功率最大C．定值电阻R0上消耗的功率为0.5WD．电源的效率达到最大值(3)根据图7－6－14可以求得定值电阻R0＝________Ω，电源电动势E＝________V，内电阻r＝________Ω.答案：(1)BC(2)AC(3)2.01.501.03.(·宜昌调研)现有一特殊的电池，其电动势E约为9V，内阻r在35Ω～55Ω范围，最大允许电流为50mA.为测定这个电池的电动势和内阻，某同学利用如图7－6－15甲所示的电路进行实验．图中电压表的内电阻很大，对电路的影响可以不计，R为电阻箱，阻值范围为0～9999Ω，R0是定值电阻．(1)实验室备有的保护电阻R0有以下几种规格，本实验应选用()A．10Ω，2.5WB．50Ω，1.0WC．150Ω，1.0WD．1500Ω，5.0W(2)该同学接入符合要求的R0后，闭合开关S，调整电阻箱的阻值读出电压表的示数U再改变电阻箱阻值，取得多组数据，作出了如图7－6－15乙所示的图线．则根据该同学所作的图线可知图象的横坐标与纵坐标的比值表示________．(3)根据乙图所作出的图象求得该电池的电动势E为________V，内电阻r为________Ω.解析：(1)当R＝0时，应该有R0＋r≥，即R0≥145Ω可保证电路中电流小于最大允许电流，R0应该选择C，并且选C后R0消耗的最大功率小于1W.(2)/＝I，即回路中的电流．(3)根据U＝E－Ir①，I＝②，联立①②得：＝＋，即：＝0.1；＝.得E＝10V；r＝50Ω.答案：(1)C(2)回路中的电流(3)10504．(·北京，21)某同学通过查找资料自己动手制作了一个电池．该同学想测量一下这个电池的电动势E和内电阻r，但是从实验室只借到一个开关、一个电阻箱(最大阻值为999.9Ω，可当标准电阻用)、一只电流表(量程Ig＝0.6A，内阻rg＝0.1Ω)和若干导线．(1)请根据测定电动势E和内电阻r的要求，设计图7－6－16中器件的连接方式，画线把它们连接起来．(2)接通开关，逐次改变电阻箱的阻值R，读出与R对应的电流表的示数I，并作记录．当电阻箱的阻值R＝2.6Ω时，其对应的电流表的示数如图7－6－17所示．处理实验数据时，首先计算出每个电流值I的倒数；再制作R－坐标图，如图7－6－18所示，图中已标注出了的几个与测量对应的坐标点．请你将与图7－6－17实验数据对应的坐标点也标注在图7－6－18上．(3)在图7－6－18上把描绘出的坐标点连成图线．(4)根据图7－6－18描绘出的图线可得出这个电池的电动势E＝________V，内电阻r＝________Ω.解析：(1)先设计实验电路图，然后再根据电路图连线．由欧姆定律E＝I(R＋r)知，只要知道两组外电阻和电流值，就可以解出电源电动势和内阻...
