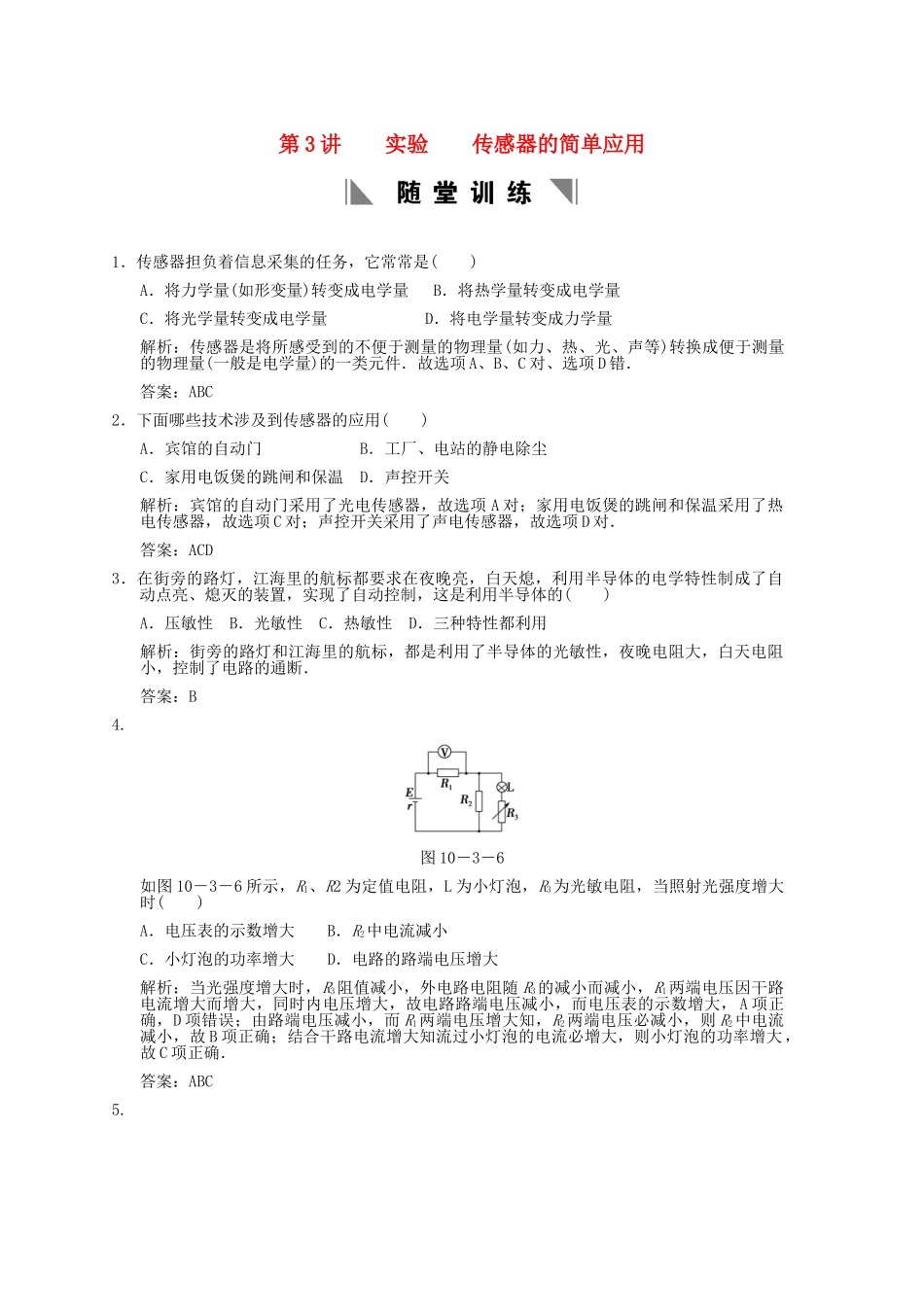

高考物理总复习 3-2-10-3 实验 传感器的简单应用_第1页
1/2

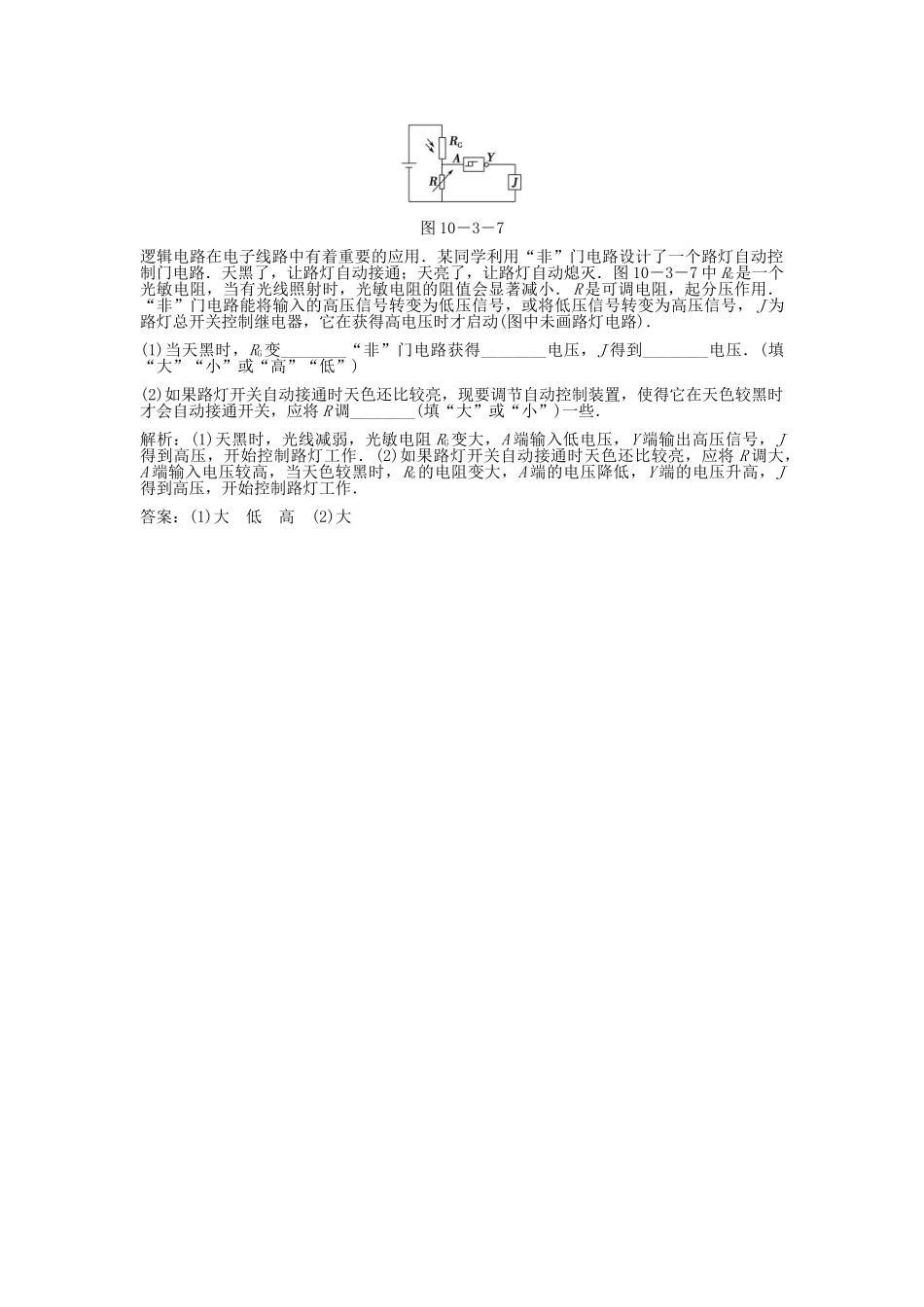

高考物理总复习 3-2-10-3 实验 传感器的简单应用_第2页
2/2
第3讲实验传感器的简单应用1.传感器担负着信息采集的任务,它常常是()A.将力学量(如形变量)转变成电学量B.将热学量转变成电学量C.将光学量转变成电学量D.将电学量转变成力学量解析:传感器是将所感受到的不便于测量的物理量(如力、热、光、声等)转换成便于测量的物理量(一般是电学量)的一类元件.故选项A、B、C对、选项D错.答案:ABC2.下面哪些技术涉及到传感器的应用()A.宾馆的自动门B.工厂、电站的静电除尘C.家用电饭煲的跳闸和保温D.声控开关解析:宾馆的自动门采用了光电传感器,故选项A对;家用电饭煲的跳闸和保温采用了热电传感器,故选项C对;声控开关采用了声电传感器,故选项D对.答案:ACD3.在街旁的路灯,江海里的航标都要求在夜晚亮,白天熄,利用半导体的电学特性制成了自动点亮、熄灭的装置,实现了自动控制,这是利用半导体的()A.压敏性B.光敏性C.热敏性D.三种特性都利用解析:街旁的路灯和江海里的航标,都是利用了半导体的光敏性,夜晚电阻大,白天电阻小,控制了电路的通断.答案:B4.图10-3-6如图10-3-6所示,R1、R2为定值电阻,L为小灯泡,R3为光敏电阻,当照射光强度增大时()A.电压表的示数增大B.R2中电流减小C.小灯泡的功率增大D.电路的路端电压增大解析:当光强度增大时,R3阻值减小,外电路电阻随R3的减小而减小,R1两端电压因干路电流增大而增大,同时内电压增大,故电路路端电压减小,而电压表的示数增大,A项正确,D项错误;由路端电压减小,而R1两端电压增大知,R2两端电压必减小,则R2中电流减小,故B项正确;结合干路电流增大知流过小灯泡的电流必增大,则小灯泡的功率增大,故C项正确.答案:ABC5.图10-3-7逻辑电路在电子线路中有着重要的应用.某同学利用“非”门电路设计了一个路灯自动控制门电路.天黑了,让路灯自动接通;天亮了,让路灯自动熄灭.图10-3-7中RG是一个光敏电阻,当有光线照射时,光敏电阻的阻值会显著减小.R是可调电阻,起分压作用.“非”门电路能将输入的高压信号转变为低压信号,或将低压信号转变为高压信号,J为路灯总开关控制继电器,它在获得高电压时才启动(图中未画路灯电路).(1)当天黑时,RG变________“非”门电路获得________电压,J得到________电压.(填“大”“小”或“高”“低”)(2)如果路灯开关自动接通时天色还比较亮,现要调节自动控制装置,使得它在天色较黑时才会自动接通开关,应将R调________(填“大”或“小”)一些.解析:(1)天黑时,光线减弱,光敏电阻RG变大,A端输入低电压,Y端输出高压信号,J得到高压,开始控制路灯工作.(2)如果路灯开关自动接通时天色还比较亮,应将R调大,A端输入电压较高,当天色较黑时,RG的电阻变大,A端的电压降低,Y端的电压升高,J得到高压,开始控制路灯工作.答案:(1)大低高(2)大
