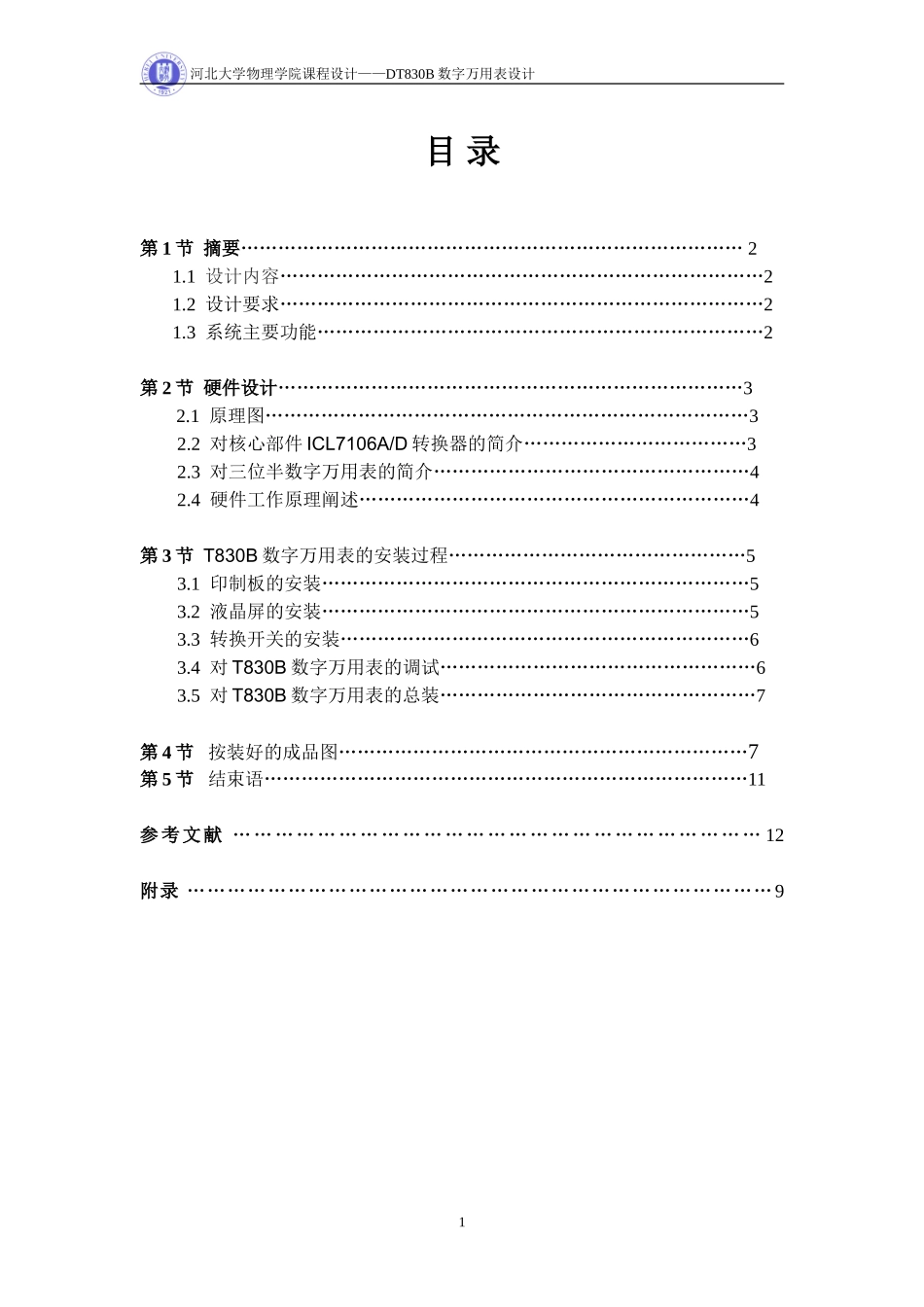

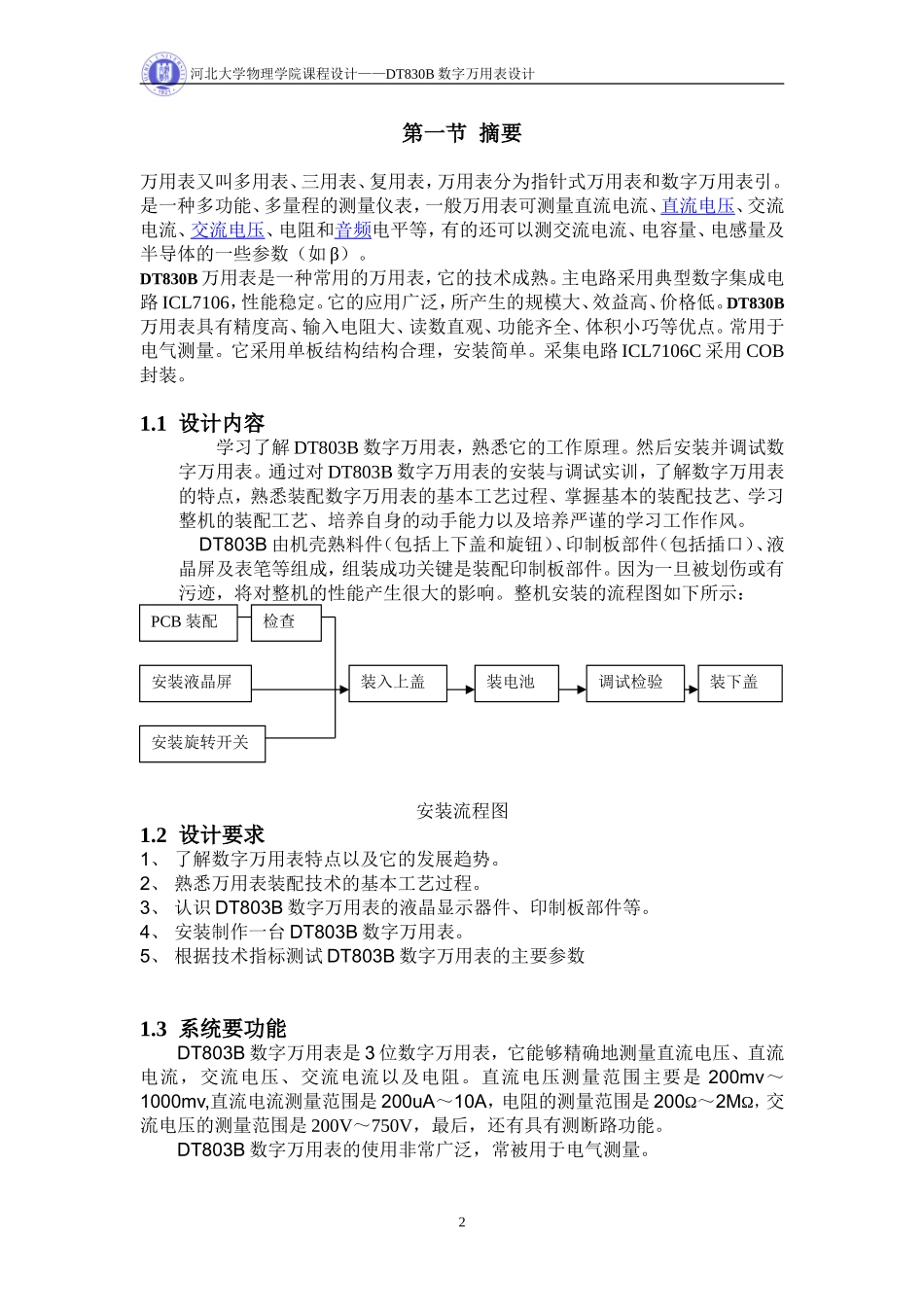

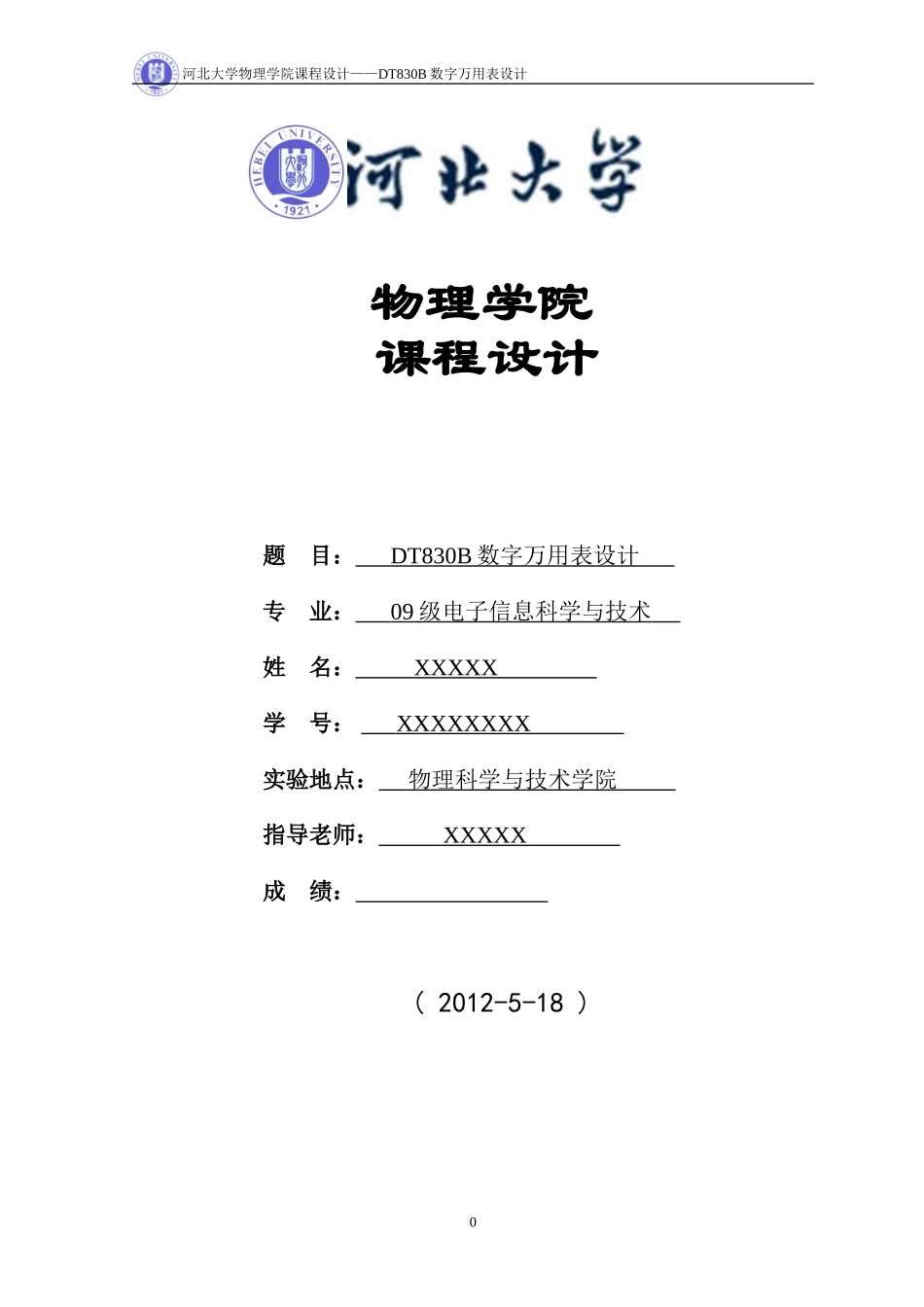

河北大学物理学院课程设计——DT830B数字万用表设计物理学院课程设计题目:DT830B数字万用表设计专业:09级电子信息科学与技术姓名:XXXXX学号:XXXXXXXX实验地点:物理科学与技术学院指导老师:XXXXX成绩:(2012-5-18)0河北大学物理学院课程设计——DT830B数字万用表设计目录第1节摘要………………………………………………………………………21.1设计内容……………………………………………………………………21.2设计要求……………………………………………………………………21.3系统主要功能………………………………………………………………2第2节硬件设计…………………………………………………………………32.1原理图……………………………………………………………………32.2对核心部件ICL7106A/D转换器的简介………………………………32.3对三位半数字万用表的简介……………………………………………42.4硬件工作原理阐述………………………………………………………4第3节T830B数字万用表的安装过程…………………………………………53.1印制板的安装……………………………………………………………53.2液晶屏的安装……………………………………………………………53.3转换开关的安装…………………………………………………………63.4对T830B数字万用表的调试……………………………………………63.5对T830B数字万用表的总装……………………………………………7第4节按装好的成品图…………………………………………………………7第5节结束语……………………………………………………………………11参考文献…………………………………………………………………12附录……………………………………………………………………………91河北大学物理学院课程设计——DT830B数字万用表设计第一节摘要万用表又叫多用表、三用表、复用表,万用表分为指针式万用表和数字万用表引。是一种多功能、多量程的测量仪表,一般万用表可测量直流电流、直流电压、交流电流、交流电压、电阻和音频电平等,有的还可以测交流电流、电容量、电感量及半导体的一些参数(如β)。DT830B万用表是一种常用的万用表,它的技术成熟。主电路采用典型数字集成电路ICL7106,性能稳定。它的应用广泛,所产生的规模大、效益高、价格低。DT830B万用表具有精度高、输入电阻大、读数直观、功能齐全、体积小巧等优点。常用于电气测量。它采用单板结构结构合理,安装简单。采集电路ICL7106C采用COB封装。1.1设计内容学习了解DT803B数字万用表,熟悉它的工作原理。然后安装并调试数字万用表。通过对DT803B数字万用表的安装与调试实训,了解数字万用表的特点,熟悉装配数字万用表的基本工艺过程、掌握基本的装配技艺、学习整机的装配工艺、培养自身的动手能力以及培养严谨的学习工作作风。DT803B由机壳熟料件(包括上下盖和旋钮)、印制板部件(包括插口)、液晶屏及表笔等组成,组装成功关键是装配印制板部件。因为一旦被划伤或有污迹,将对整机的性能产生很大的影响。整机安装的流程图如下所示:安装流程图1.2设计要求1、了解数字万用表特点以及它的发展趋势。2、熟悉万用表装配技术的基本工艺过程。3、认识DT803B数字万用表的液晶显示器件、印制板部件等。4、安装制作一台DT803B数字万用表。5、根据技术指标测试DT803B数字万用表的主要参数1.3系统要功能DT803B数字万用表是3位数字万用表,它能够精确地测量直流电压、直流电流,交流电压、交流电流以及电阻。直流电压测量范围主要是200mv~1000mv,直流电流测量范围是200uA~10A,电阻的测量范围是200Ω~2MΩ,交流电压的测量范围是200V~750V,最后,还有具有测断路功能。DT803B数字万用表的使用非常广泛,常被用于电气测量。PCB装配检查安装液晶屏安装旋转开关装入上盖装电池调试检验装下盖2河北大学物理学院课程设计——DT830B数字万用表设计第二节硬件设计2.1原理图DT803B数字万用表的电路原理图如下图所示:原理图2.2对核心部件ICL7106A/D转换器的简介①ICL7107是31/2位双积分型A/D转换器,属于CMoS大规模集成电路,它的最大显示值为士1999,...
