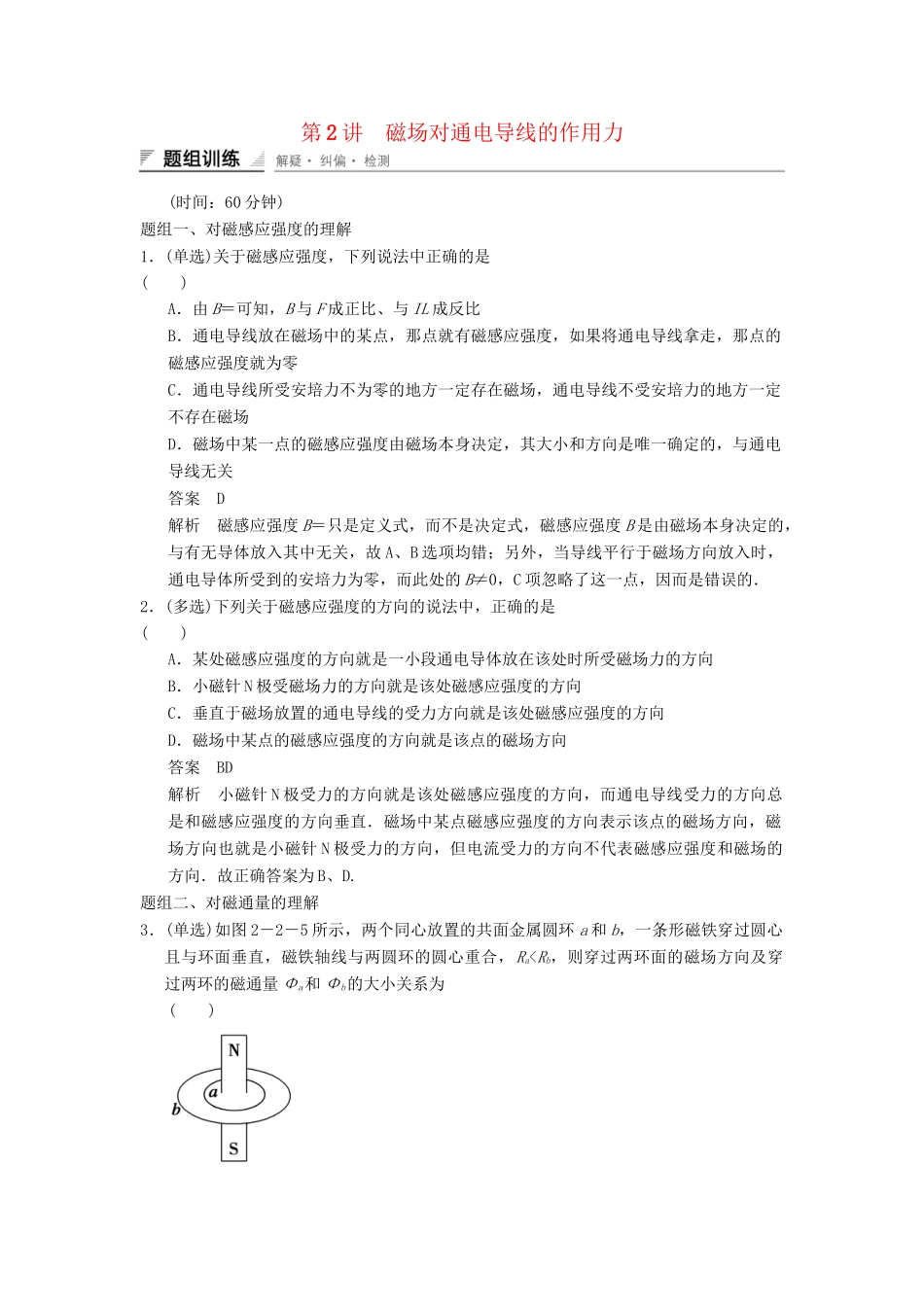

第2讲磁场对通电导线的作用力(时间：60分钟)题组一、对磁感应强度的理解1．(单选)关于磁感应强度，下列说法中正确的是()A．由B＝可知，B与F成正比、与IL成反比B．通电导线放在磁场中的某点，那点就有磁感应强度，如果将通电导线拿走，那点的磁感应强度就为零C．通电导线所受安培力不为零的地方一定存在磁场，通电导线不受安培力的地方一定不存在磁场D．磁场中某一点的磁感应强度由磁场本身决定，其大小和方向是唯一确定的，与通电导线无关答案D解析磁感应强度B＝只是定义式，而不是决定式，磁感应强度B是由磁场本身决定的，与有无导体放入其中无关，故A、B选项均错；另外，当导线平行于磁场方向放入时，通电导体所受到的安培力为零，而此处的B≠0，C项忽略了这一点，因而是错误的．2．(多选)下列关于磁感应强度的方向的说法中，正确的是()A．某处磁感应强度的方向就是一小段通电导体放在该处时所受磁场力的方向B．小磁针N极受磁场力的方向就是该处磁感应强度的方向C．垂直于磁场放置的通电导线的受力方向就是该处磁感应强度的方向D．磁场中某点的磁感应强度的方向就是该点的磁场方向答案BD解析小磁针N极受力的方向就是该处磁感应强度的方向，而通电导线受力的方向总是和磁感应强度的方向垂直．磁场中某点磁感应强度的方向表示该点的磁场方向，磁场方向也就是小磁针N极受力的方向，但电流受力的方向不代表磁感应强度和磁场的方向．故正确答案为B、D.题组二、对磁通量的理解3．(单选)如图2－2－5所示，两个同心放置的共面金属圆环a和b，一条形磁铁穿过圆心且与环面垂直，磁铁轴线与两圆环的圆心重合，RaΦbB．均向下，Φa<ΦbC．均向上，Φa＝ΦbD．方向均向下，无法比较大小答案A解析穿过a、b两个环面的磁感线均有方向相反的两部分，一部分是磁体内部的磁感线，方向向上从S极指向N极，两线圈中这部分磁通量是相同的；另一部分是磁体外部的磁感线，从N极指向S极，b线圈中的这部分磁感线的条数要多于a线圈中的磁感线；穿过两线圈的向上(内部)的磁感线远多于向下(外部)的磁感线，两部分磁感线抵消后，剩余的磁感线向上且a线圈中的磁感线的条数多．4．(单选)“”磁通量可以形象地理解为穿过一个闭合电路的磁感线的条数．在图2－2－6所示磁场中，S1、S2、S3为三个面积相同的相互平行的线圈，穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3且都不为0.下列判断正确的是()图2－2－6A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1、Φ2、Φ3相等答案A解析磁通量表示穿过一个闭合电路的磁感线条数的多少，从题图中可看出穿过S1的磁感线条数最多，穿过S3的磁感线条数最少．5．一个面积是40cm2的导线框，垂直地放在匀强磁场中，穿过它的磁通量为0.8Wb，则匀强磁场的磁感应强度多大？若放入一个面积为100cm2的导线框于该磁场中，并使线框的平面与磁场方向成30°角，则穿过该线框的磁通量多大？答案200T1Wb解析由Φ＝BS，所以B＝＝T＝0.2×103T＝200T，若放入一与磁场方向成30°角的平面，Φ＝BS′·sin30°，所以Φ＝200×100×10－4×Wb＝1Wb.题组三、安培力的大小和方向6．(单选)(·北京市夏季会考练习)把长0.10m的直导线全部放入匀强磁场中，保持导线和磁场方向垂直．已知磁场的磁感应强度的大小为5.0×10－3T，当导线中通过的电流为3.0A时，该直导线受到的安培力的大小是()A．3.0×10－3NB．2.5×10－3NC．2.0×10－3ND．1.5×10－3N答案D解析导线受到的安培力的大小F＝BIL＝5.0×10－3×3.0×0.10N＝1.5×10－3N.7．(单选)(·12月河北省学业水平考试)在匀强磁场中放置一条直导线，导线的方向与磁场方向垂直．下面四幅图象描绘了导线所受安培力大小F与通过导线电流I的关系．其中正确的是()答案C解析由F＝BIL可知，在匀强磁场中F与I成正比，选项C正确．8．(单选)如图2－2－7所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线abcd所受到的磁场的作用力的合力()图2－2...
