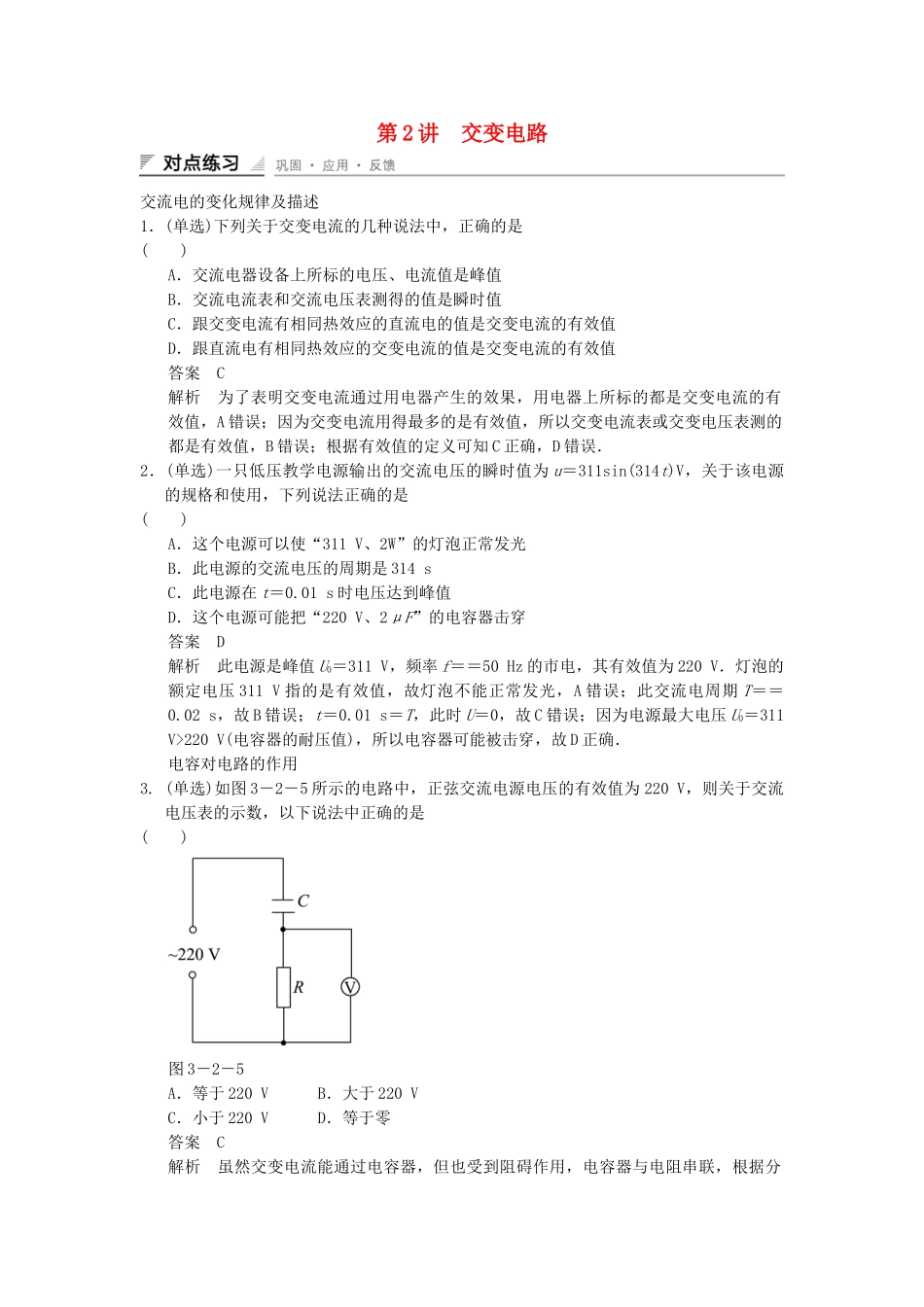

高中物理 3-2 交变电路对点练习 教科版选修1-1_第1页
1/2

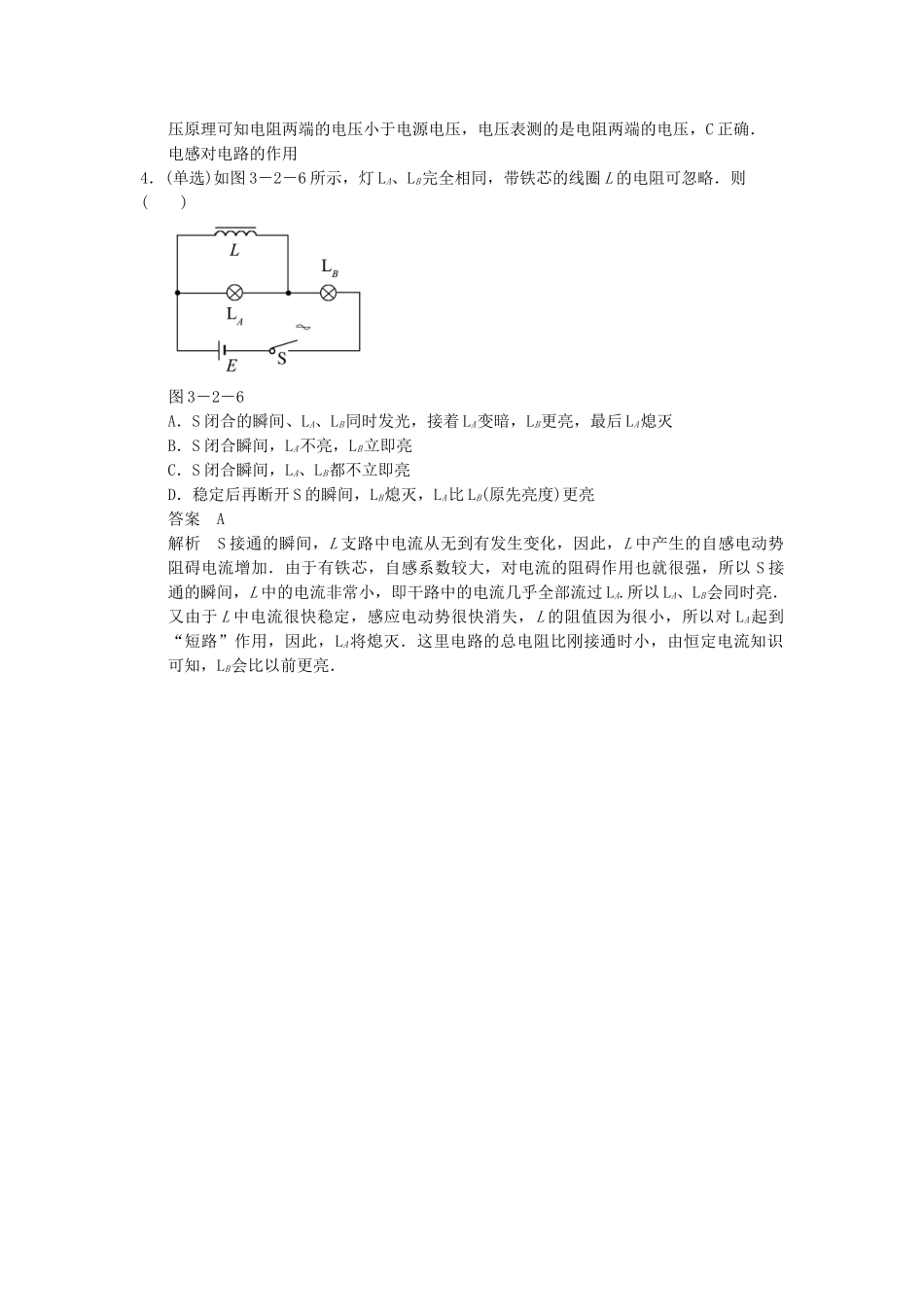

高中物理 3-2 交变电路对点练习 教科版选修1-1_第2页
2/2
第2讲交变电路交流电的变化规律及描述1.(单选)下列关于交变电流的几种说法中,正确的是()A.交流电器设备上所标的电压、电流值是峰值B.交流电流表和交流电压表测得的值是瞬时值C.跟交变电流有相同热效应的直流电的值是交变电流的有效值D.跟直流电有相同热效应的交变电流的值是交变电流的有效值答案C解析为了表明交变电流通过用电器产生的效果,用电器上所标的都是交变电流的有效值,A错误;因为交变电流用得最多的是有效值,所以交变电流表或交变电压表测的都是有效值,B错误;根据有效值的定义可知C正确,D错误.2.(单选)一只低压教学电源输出的交流电压的瞬时值为u=311sin(314t)V,关于该电源的规格和使用,下列说法正确的是()A.这个电源可以使“311V、2W”的灯泡正常发光B.此电源的交流电压的周期是314sC.此电源在t=0.01s时电压达到峰值D.这个电源可能把“220V、2μF”的电容器击穿答案D解析此电源是峰值U0=311V,频率f==50Hz的市电,其有效值为220V.灯泡的额定电压311V指的是有效值,故灯泡不能正常发光,A错误;此交流电周期T==0.02s,故B错误;t=0.01s=T,此时U=0,故C错误;因为电源最大电压U0=311V>220V(电容器的耐压值),所以电容器可能被击穿,故D正确.电容对电路的作用3.(单选)如图3-2-5所示的电路中,正弦交流电源电压的有效值为220V,则关于交流电压表的示数,以下说法中正确的是()图3-2-5A.等于220VB.大于220VC.小于220VD.等于零答案C解析虽然交变电流能通过电容器,但也受到阻碍作用,电容器与电阻串联,根据分压原理可知电阻两端的电压小于电源电压,电压表测的是电阻两端的电压,C正确.电感对电路的作用4.(单选)如图3-2-6所示,灯LA、LB完全相同,带铁芯的线圈L的电阻可忽略.则()图3-2-6A.S闭合的瞬间、LA、LB同时发光,接着LA变暗,LB更亮,最后LA熄灭B.S闭合瞬间,LA不亮,LB立即亮C.S闭合瞬间,LA、LB都不立即亮D.稳定后再断开S的瞬间,LB熄灭,LA比LB(原先亮度)更亮答案A解析S接通的瞬间,L支路中电流从无到有发生变化,因此,L中产生的自感电动势阻碍电流增加.由于有铁芯,自感系数较大,对电流的阻碍作用也就很强,所以S接通的瞬间,L中的电流非常小,即干路中的电流几乎全部流过LA.所以LA、LB会同时亮.又由于L中电流很快稳定,感应电动势很快消失,L的阻值因为很小,所以对LA起到“短路”作用,因此,LA将熄灭.这里电路的总电阻比刚接通时小,由恒定电流知识可知,LB会比以前更亮.
