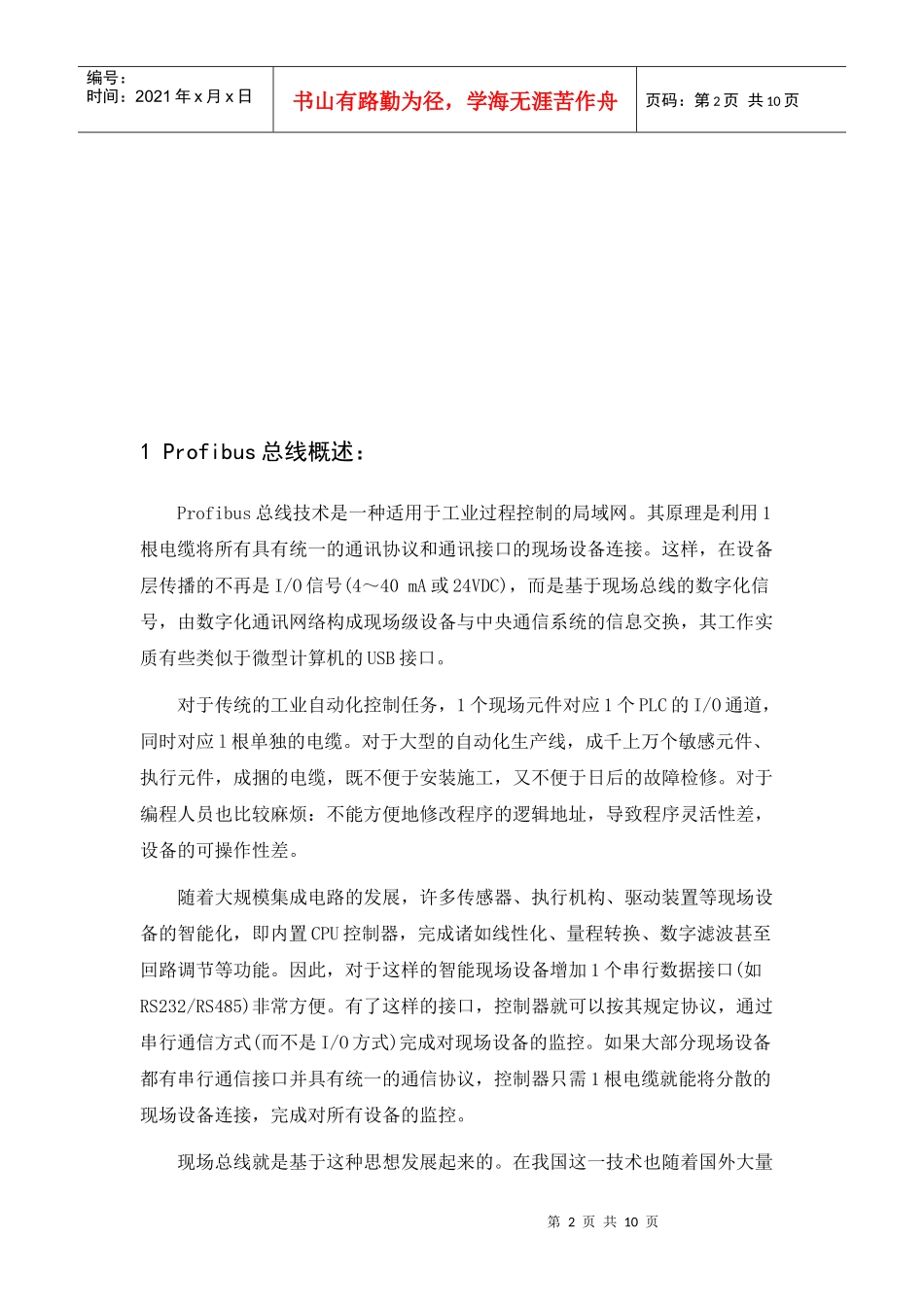

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页Profibus总线技术在成线液压机中的应用0引言近年来，随着我国工业自动化的发展，压力机设备也一改传统的控制方法，在控制方面也应用上了可编程序控制器技术和各种调速系统，电气设备之间的通讯技术也逐渐得到了广泛的应用，它的出现减少了大量的控制线路的配接，方便了设备的安装和维护。我单位现行设计生产的大吨位成线液压机，其中在给宝钢设计的液压机中，主要是通过西门子公司的S7-300系列可编程序控制器来完成整条线的连锁、顺序控制，其中PLC对MTS磁栅的数据读取采用的Profibus-DP现场总线控制方案。PLC之间的数据交换是通过以太网通讯来实现的，本文就是以多台PLC的通讯，及多根磁栅之间的通讯问题为例，简要叙述以太网的使用及Profibus-DP现场总线的配置方法。第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页1Profibus总线概述：Profibus总线技术是一种适用于工业过程控制的局域网。其原理是利用1根电缆将所有具有统一的通讯协议和通讯接口的现场设备连接。这样，在设备层传播的不再是I/O信号(4～40mA或24VDC)，而是基于现场总线的数字化信号，由数字化通讯网络构成现场级设备与中央通信系统的信息交换，其工作实质有些类似于微型计算机的USB接口。对于传统的工业自动化控制任务，1个现场元件对应1个PLC的I/O通道，同时对应l根单独的电缆。对于大型的自动化生产线，成千上万个敏感元件、执行元件，成捆的电缆，既不便于安装施工，又不便于日后的故障检修。对于编程人员也比较麻烦：不能方便地修改程序的逻辑地址，导致程序灵活性差，设备的可操作性差。随着大规模集成电路的发展，许多传感器、执行机构、驱动装置等现场设备的智能化，即内置CPU控制器，完成诸如线性化、量程转换、数字滤波甚至回路调节等功能。因此，对于这样的智能现场设备增加1个串行数据接口(如RS232/RS485)非常方便。有了这样的接口，控制器就可以按其规定协议，通过串行通信方式(而不是I/O方式)完成对现场设备的监控。如果大部分现场设备都有串行通信接口并具有统一的通信协议，控制器只需1根电缆就能将分散的现场设备连接，完成对所有设备的监控。现场总线就是基于这种思想发展起来的。在我国这一技术也随着国外大量第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页成套设备的引进而日渐被广大用户所了解，某些大型生产线也开始逐渐采用这一通讯技术。2Profibus技术优点在这种系统中，AS-ICONTROLLER串接在Profibus中，用以与CPU交换信息。同时，利用自带的接口，连接现场的敏感器、执行器。所有这些元件都串接在AS-I总线中。这种接线方式，不仅省去了大量的电缆，提高了安装施工速度，更重要的是它为日后的故障排除和维护提供了极大的方便。因为所有的现场元件都是用2根电缆“串接”在一起的。正是这些先进技术的采用，使拉斯科粉煤灰标准砖生产线具有许多有利于用户的优点：(1)安装周期短设备安装的大部分工作在电气部分。因此，电气部分安装的快慢，直接影响安装周期的长短。拉斯科采用的Profibus现场总线技术，用2根电缆代替了传统模式下的成捆电缆，大大缩短安装周期。实践证明，采用Profibus的控制系统，其安装时间、维修时间、维修成本比普通中央集成系统可节省40％。(2)故障排除快所有现场部件的连接均是通过2根电缆完成，因此，对于故障的检修与排除能快速完成。同时，因为元件都带有标准接口，更换元件简单。(3)故障自诊断功能Profibus的应用，使拉斯科制砖生产线的故障自诊断变得十分容易。对于第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页设备的每1个独立硬件，都有1个单独的I/O通道。也就是说，不管哪一个硬件发生故障，在程序中都能体现出来，然后反映在操作员面板上，使设备操作人员都能立刻知道故障原因及位置。(4)远程诊断功能通过1个中央控制单元的MODEM附件，可以轻易地实现远程诊断功能(见图3)。拉斯科的专家能通过INTERNET网对设备...
